三通法兰式工业阀门三维结构设计

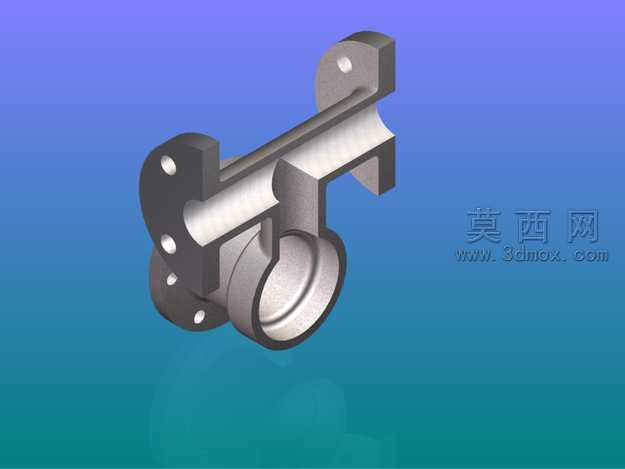

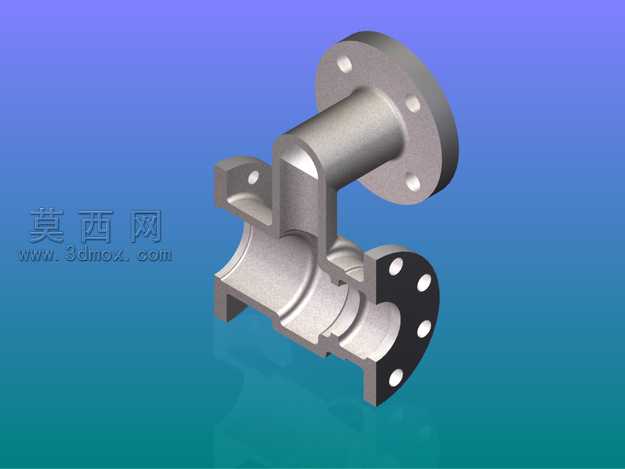

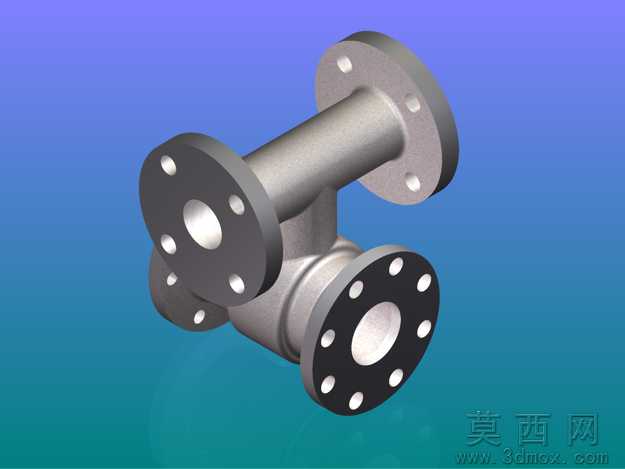

本模型为三通法兰式工业阀门，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业阀门的通用设计规范，对各部分结构的尺寸比例、装配关系进行了精准还原。模型主体为三通式腔体结构，三个连接端均采用标准法兰盘设计，法兰盘上的螺栓孔按照通用管路连接标准进行周向均匀排布，孔位尺寸、法兰厚度、密封面宽度均符合常规工业管道的连接要求，能够直观展示法兰连接的装配逻辑。建模时对阀门的内部流道进行了平滑过渡处理，还原了三通阀门的流体通路结构，腔体壁厚按照常规承压阀门的设计标准设置，兼顾结构强度与流体通过性能。阀体外部的过渡圆角、加强结构均按照铸造工艺要求进行设计，避免出现应力集中的尖锐结构，符合实际工业阀门的生产工艺逻辑。材质渲染方面，阀体主体采用铸钢材质的哑光金属质感，表面呈现出均匀的金属磨砂效果，还原了工业铸件的真实视觉特征；法兰密封面采用精加工后的亮面金属质感，与阀体主体的粗糙质感形成区分，突出密封面的加工精度要求；螺栓孔内部做了深色处理，强化结构的层次感与立体感。渲染场景采用渐变蓝绿背景，搭配柔和的环境光与定向补光，能够清晰展示阀门各部分的结构轮廓，法兰盘的厚度、腔体的曲面过渡、各连接端的相对位置都能通过光影效果清晰呈现，方便观察整体结构布局。设计过程中优先考虑了模型的装配合理性，三个法兰端的轴线夹角符合三通阀门的常规设计角度，各部分结构无干涉，能够直观展示该类阀门在管路系统中的连接方式，可用于流体管路系统的布局演示、阀门结构原理教学、工业产品展示等场景，模型结构完整，细节还原度高，能够清晰展现三通法兰阀门的典型结构特征。
