沃尔沃V40底盘后控制臂连杆结构

　　该零件属于乘用车后悬挂系统中的传力与导向构件，主要用于在副车架与转向节之间建立可控的运动约束。其作用并非单纯承受静态载荷，而是在车轮随路面跳动、转向以及制动、加速产生纵向力时，把轮端位移按照设计轨迹传递给车身，同时限制不必要的自由度，保证轮胎接地面姿态稳定。

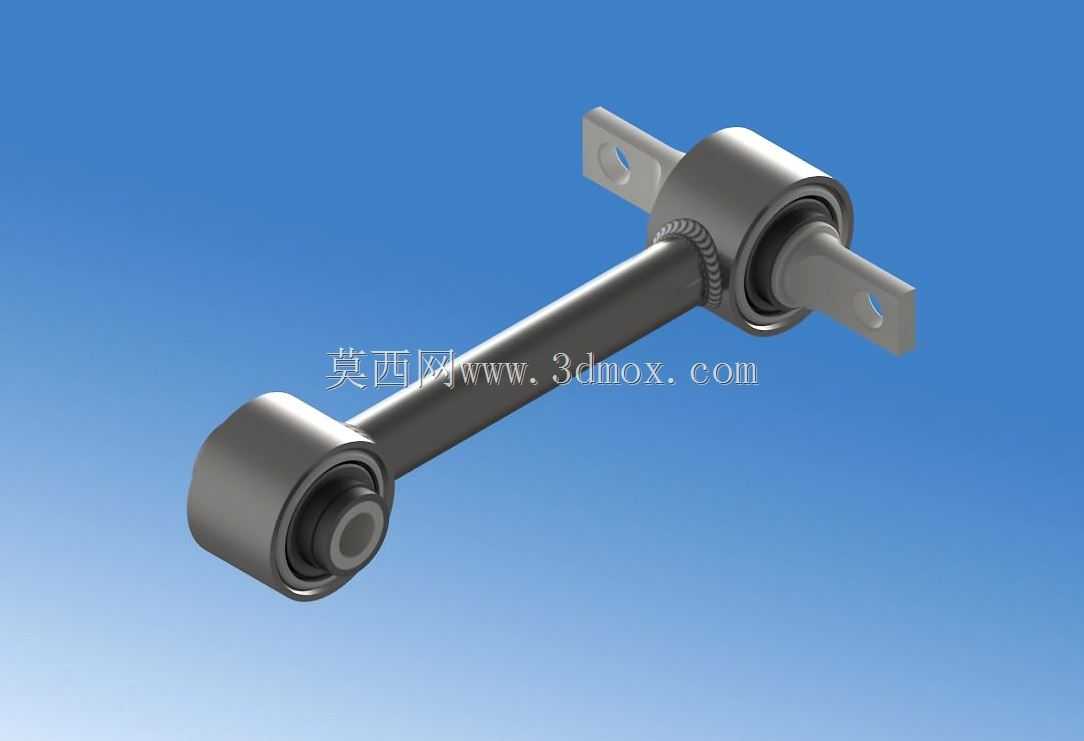

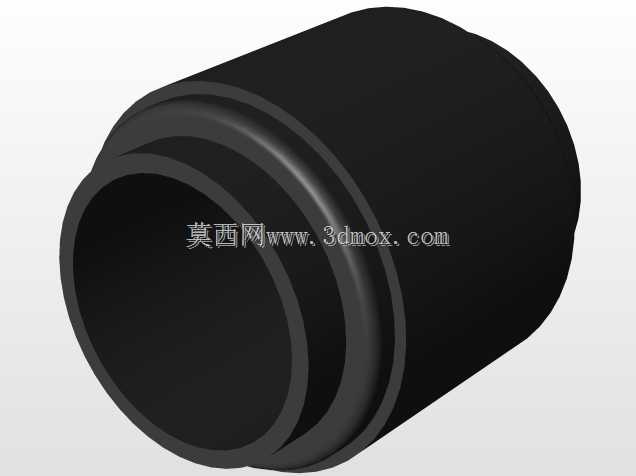

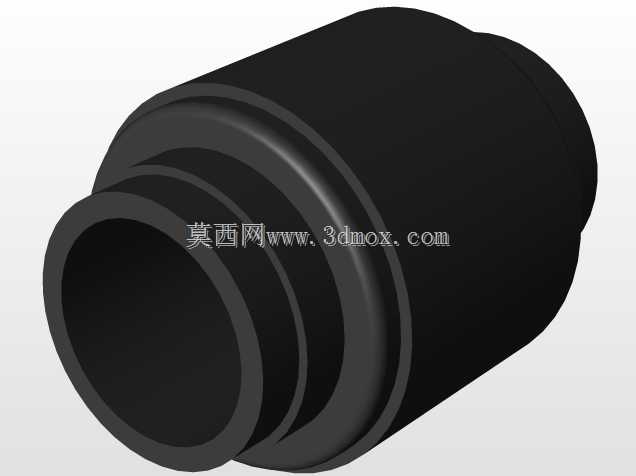

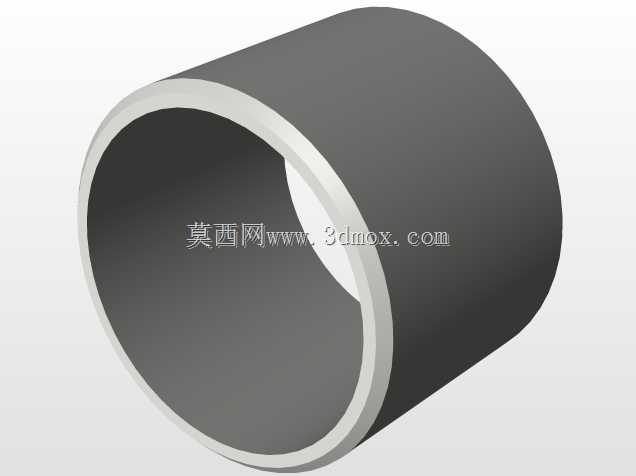

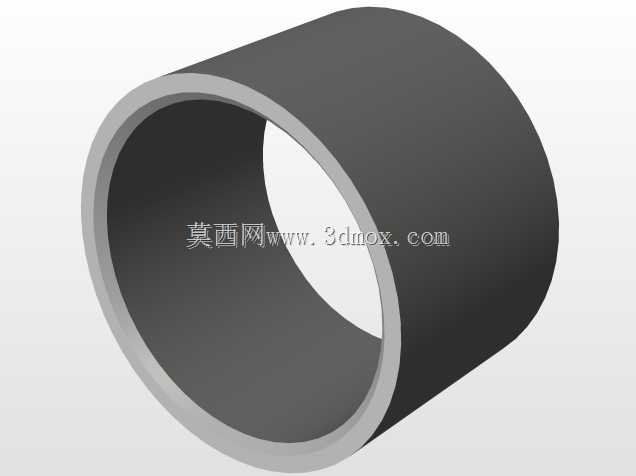

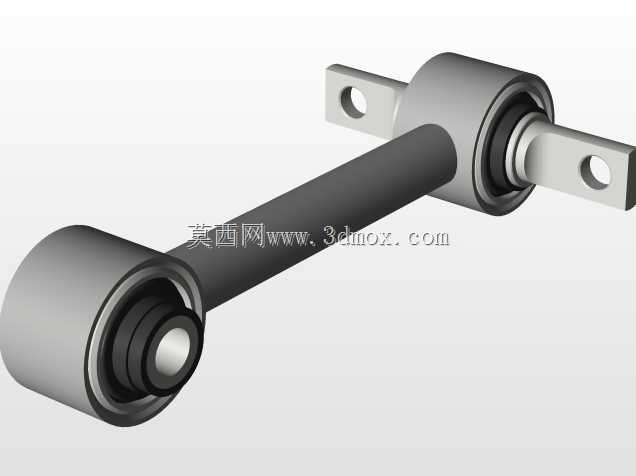

　　从结构形式看，该控制链接采用两端带橡胶衬套的杆式设计。杆身主体为圆管截面，这种截面在同等重量下具有较好的抗弯与抗扭刚度，适合承受沿杆轴方向的拉压载荷以及由安装点偏差引起的小幅弯矩。两端衬套外壳与杆身刚性连接，内部通过橡胶硫化形成弹性铰接，使连杆在传递定位力的同时允许一定角度摆动，从而衰减来自路面的高频振动，避免金属硬连接产生冲击噪声。

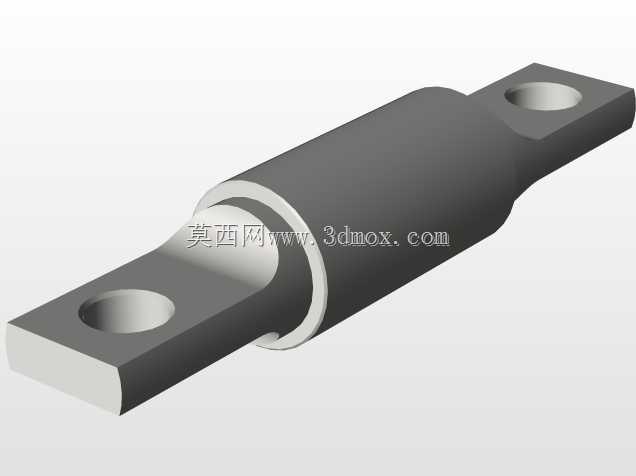

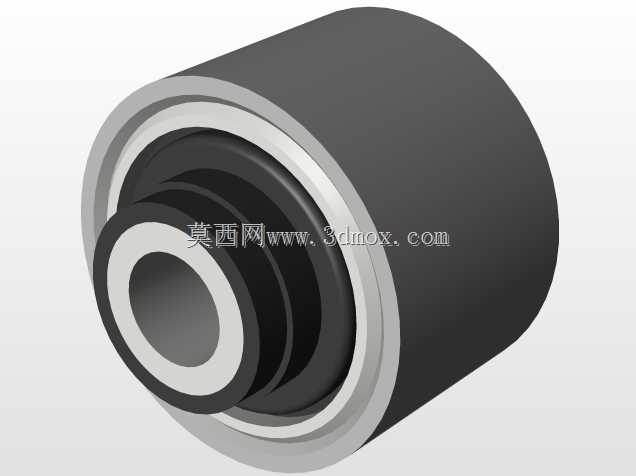

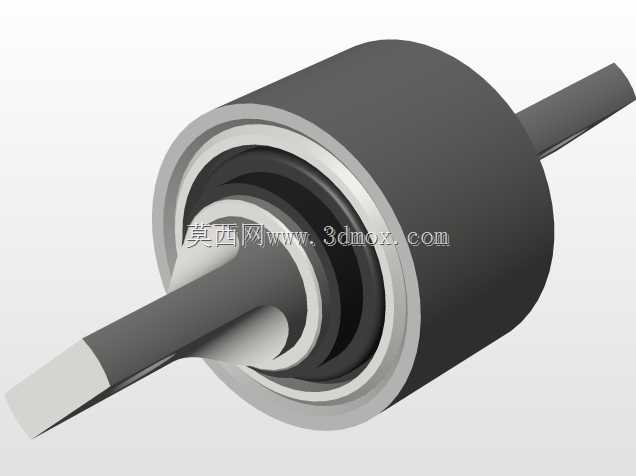

　　其中一端为单耳片式安装接口，另一端为封闭筒状衬套结构，这种非对称布置通常对应不同的安装边界。耳片端通过螺栓与车身或副车架支架连接，安装面需要控制平面度与孔位同轴度，以保证装配后衬套不产生附加预扭；筒状端则与轮端部件相连，其轴线方向决定了连杆对车轮前束、外倾变化的控制灵敏度。建模时需要重点还原衬套内外圈同轴关系、耳片开孔位置以及杆身与两端接头的焊接或压装过渡区域，这些细节直接影响后续运动校核与干涉检查。

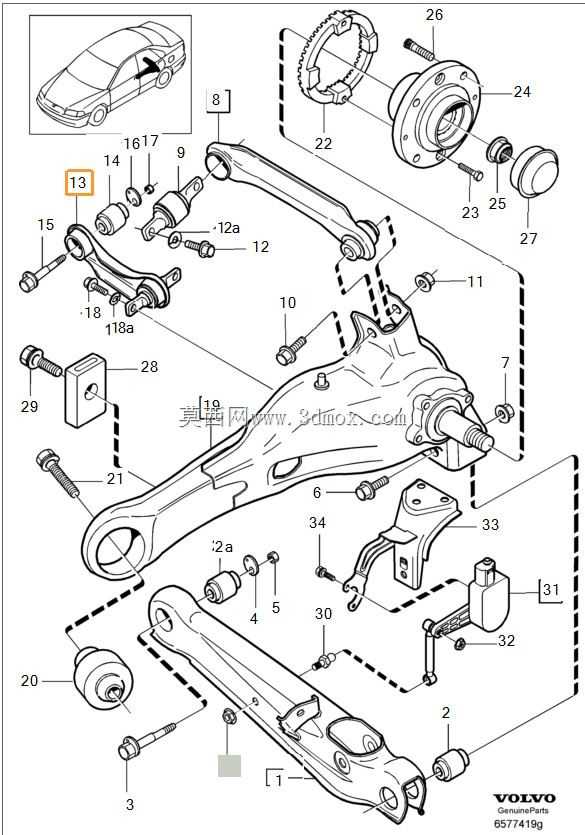

　　在实际底盘布置中，这类后控制链接常与弹簧、减振器、纵臂及其他横拉杆共同组成多连杆悬挂。它的长度、安装点坐标和衬套刚度会共同决定车辆在侧倾、制动俯仰和路面冲击下的车轮定位参数变化。若杆长偏差过大，可能导致轮胎异常磨损；若衬套刚度过高，则会降低隔振性能，使路噪和冲击直接传入车厢；若刚度过低，又会削弱操控响应，使后轮在横向力作用下产生多余前束变化。因此，该件在结构设计中需要兼顾强度、耐久性与NVH表现。

　　外形尺寸方面，模型需要关注的核心边界包括连杆总长度、两端衬套中心距、安装耳厚度、螺栓孔径、衬套外径以及杆身直径。中心距是影响悬挂运动学特性的关键尺寸，任何数模偏差都会改变轮心运动轨迹。衬套外径和宽度则决定与相邻支架的配合空间，装配时需预留工具操作空间和螺栓拧紧空间。杆身走向不能与制动管路、线束、车身底板及减振器运动包络发生干涉，尤其在车轮上跳至极限行程和反向回弹时，要复核连杆摆动角度范围内的最小间隙。

　　设计思路上，这类杆件通常先由硬点坐标确定理论中心线，再根据载荷工况选择管截面和接头形式。杆身直径与壁厚需要满足制动、转向、垂向冲击等组合工况下的强度要求；端部接头则要考虑焊接工艺、防腐处理以及后期装配可行性。衬套的压装长度和外圈配合需保证在长期交变载荷下不发生松动、脱出或异常转动。耳片开孔周边容易形成应力集中，数模中应保留真实圆角和过渡，而不是简化成尖锐直角，否则有限元分析结果会偏离实际失效模式。

　　在整车应用场景中，后控制链接虽然外观不复杂，但对行驶质感影响明显。高速变道时，它提供横向定位刚度；经过颠簸路面时，它通过衬套变形吸收微小振动；制动时，它参与控制后轮纵向位移和车身姿态。对于结构设计与建模人员而言，理解这些功能比单纯还原几何体更重要：模型不仅要形似，还要准确表达铰接关系、安装方向和运动边界，才能用于后续的装配验证、悬挂运动仿真以及维修替换场景下的尺寸核对。
