大众车载手机支架转接底板结构

　　车载手机固定方案在日常驾驶中的使用频率很高，而原车预留位与后装支架之间往往存在接口不匹配的问题。该转接底板的核心作用，就是在不破坏原车内饰的前提下，把后装手机支架可靠连接到大众车型对应的安装区域。它不是独立的夹持机构，而是承担定位、承载和过渡连接的中间结构件，上方用于承接手机支架主体，下方与原车安装面或卡槽配合，从而减少晃动、异响和长期使用后的松动。

　　从结构形态看，零件整体呈薄板状，主体区域平整，边缘带有折边和局部凸起。这些造型并非单纯为了外观，而是兼顾安装导向、限位和刚度。平板区域为支架底座提供贴合面，边缘的折弯能够提高薄板件的抗扭能力，避免在手机重量和车辆振动作用下出现明显变形。两侧伸出的凸耳与原车接口位置对应，装配时可先通过这些特征进行预定位，再完成最终固定，降低装车时对位不准的风险。上部缺口和台阶结构则用于避让原车内饰或支架卡扣，保证转接板装入后不与周边件发生干涉。

　　设计这类转接件时，首先要明确安装边界。底板与原车接触的区域必须贴合实际曲面或卡槽，不能只按平面理想化处理；若接触面存在弧度，底板相应位置也需要保留匹配形状，否则会出现局部翘曲。手机支架的连接孔位、卡扣槽或旋转基座位置应布置在主体刚性较好的区域，避免过于靠近外悬边缘。对于经常承受手机偏载和路面冲击的部位，可通过增加折边、加厚局部区域或设置加强筋来提升稳定性，但加强结构不能影响支架装配，也不能在仪表台附近形成尖锐凸起。

　　该零件适合铣削加工或3D打印制作。若采用铣削，材料可选择ABS、PC或尼龙类工程塑料，加工时需注意薄板装夹方式，防止夹持变形导致底面不平；边缘倒角和台阶过渡应尽量顺滑，避免应力集中。若采用3D打印，则应关注层纹方向与受力方向的关系，连接凸耳和卡扣位置不宜让层间结合面直接承受主要拉拔力。打印件还需控制翘曲，保证底板平面度，否则装车后会出现支架歪斜。对于小批量自制或验证用途，3D打印能够快速试装并修正孔位；对于长期使用场景，铣削件在尺寸稳定性和抗疲劳方面更有优势。

　　实际装车时，转接板需要同时满足三个条件：与原车接口定位可靠、与手机支架连接牢固、周边留有足够操作空间。手机装入后，重心通常会偏离安装面，因此底板不仅要承受竖向重量，还要承受车辆加减速、转弯和颠簸带来的交变载荷。若固定点过少，长期使用容易产生旋转松动；若固定点过多，则对加工和装配精度要求更高。较合理的方式是利用原车卡槽承担主要限位，再通过支架自身锁紧结构形成附加约束，使载荷分散到多个接触边上。

　　外形尺寸方面，这类转接板应控制在原车安装凹槽或预留区域内，宽度和深度以不遮挡仪表台功能区、不影响空调出风口或按键操作为原则。厚度需在强度和空间之间平衡：过薄会降低支撑刚度，过厚则可能把手机支架顶出过多，影响驾驶视线和操作手感。边缘与内饰件之间应保留均匀间隙，既方便装配，也能避免车辆振动时产生摩擦异响。对于靠近驾驶员视线的部分，表面不宜设置过高的突兀结构，转接后手机屏幕角度应可调，并尽量位于便于观察且不影响安全驾驶的位置。

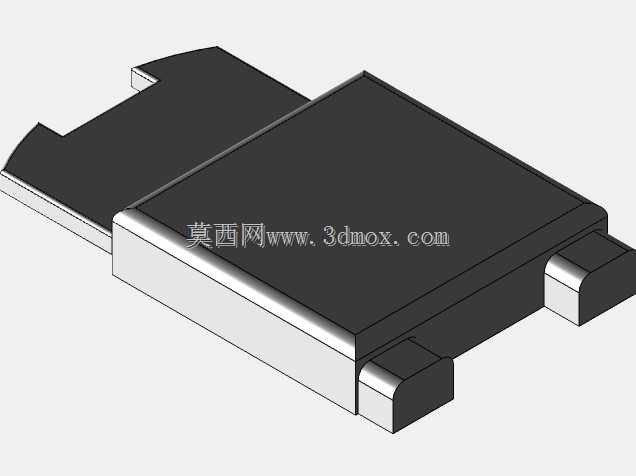

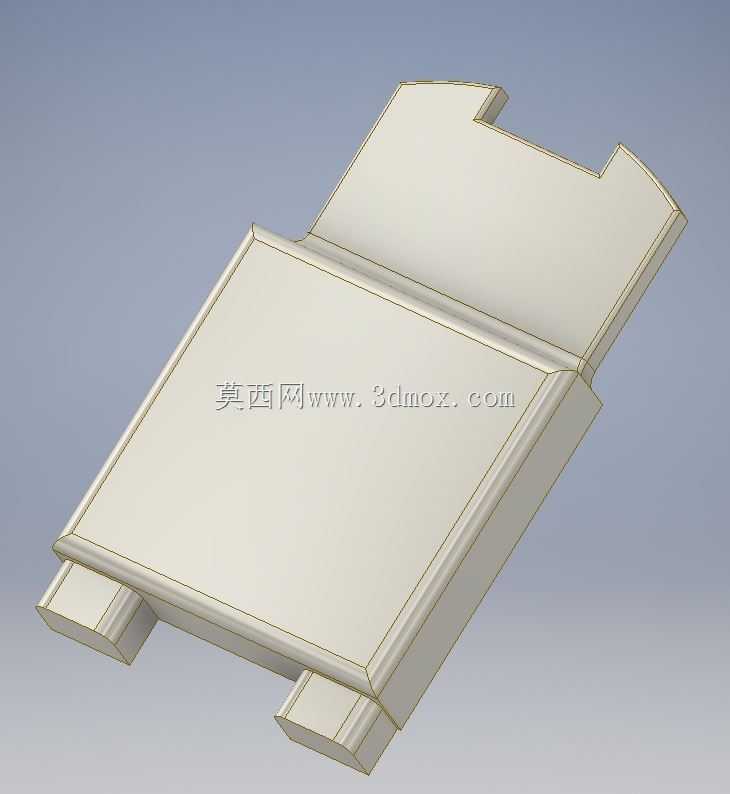

　　从三维建模角度看，绘制该零件时应先建立安装基准面，再根据原车接口确定两侧凸耳、上部缺口和支架连接区域的位置。主体平板完成后，再处理折边、倒角和局部凸台，这样更容易控制整体配合关系。装配验证时不能只看单件形状，应把手机支架、原车安装面和手机模型一并放入检查，确认旋转、插拔和线缆连接是否存在干涉。对于需要反复拆装的卡扣位置，应适当考虑磨损余量，避免多次使用后配合变松。

　　该转接底板的价值在于把通用手机支架转化为适配特定车型安装位的专用连接结构，既保留后装支架的可调性，又提升车内布置的整体性。结构上没有复杂运动机构，但对尺寸配合、边界避让和支撑刚度要求较高。设计合理的转接板能够让手机支架在长期行车中保持稳定，减少临时粘贴或通用夹具带来的脱落、遮挡和内饰损伤问题，是车载数码附件安装中典型的小尺寸高配合度结构件。
