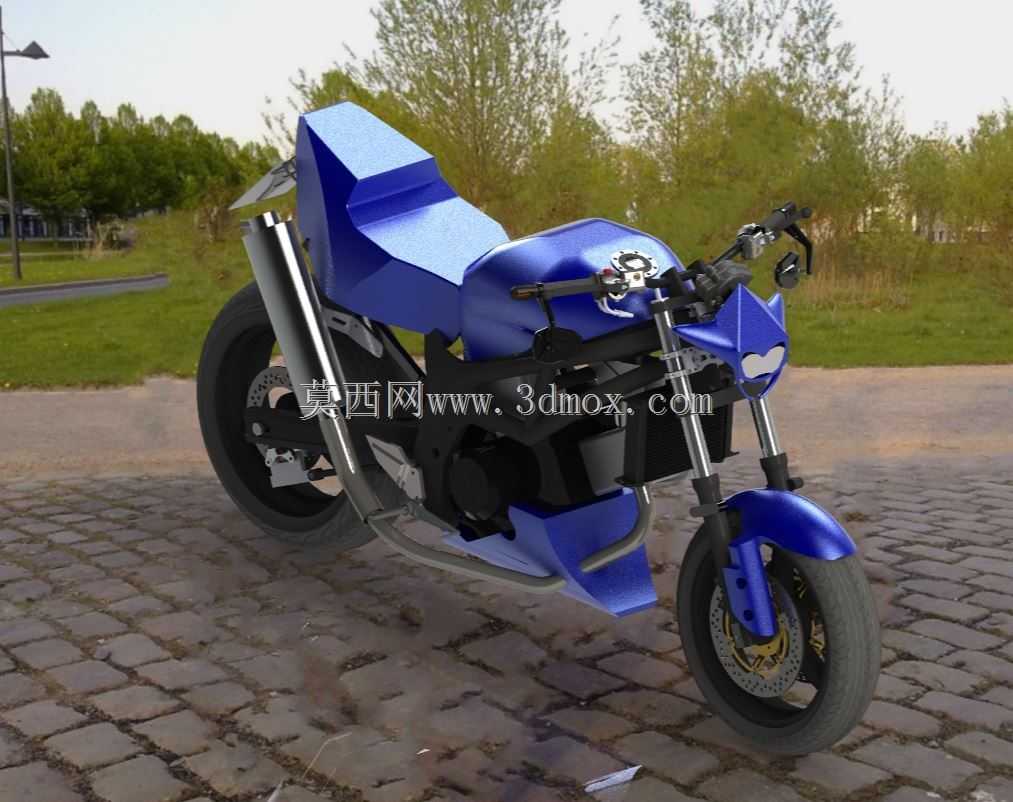

铃木SV650运动街跑摩托造型结构

　　该模型围绕中量级运动街车的整车布置展开，重点还原了裸露钢管车架、V型双缸动力单元、前伸前叉、双出高位排气以及棱角化尾部罩壳之间的空间关系。建模时没有把摩托车当作单纯外观件堆叠，而是先确定骑乘三角、轮距、转向轴线和发动机重心位置，再依次处理覆盖件与车架、转向系统、行走系统之间的避让关系，使外观造型能够服务于整车结构逻辑。

　　前悬架采用正立式前叉结构，方向柱通过上联板、下联板与车把连接，转向时前叉、前轮、挡泥板和头灯区域同步转动。前轮采用单盘制动布局，制动盘、卡钳、轮毂辐条和轮胎断面均有明确边界，能够用于检查转向极限状态下前叉与车架、油箱侧部以及导流罩之间是否存在干涉。前挡泥板贴近轮胎上缘，既保留湿滑路面挡水功能，又避免在悬架压缩或轮胎跳动时发生接触。

　　中部动力区域是整车视觉和结构核心。发动机表面按缸体、缸盖、散热片、侧盖、离合边盖等区域进行分块，曲轴箱上方的V型缸体形成明显的机械裸露感。车架管材围绕发动机布置，既承担承载作用，也决定了油箱下方和侧罩内侧的安装空间。脚踏位置、换挡杆、后制动踏板与发动机侧盖保持安全距离，骑手靴部在操作时不会与突出部件碰撞。座椅下方收窄，尾部采用上翘的单座盖造型，使后轮、后摇臂和尾段之间形成更紧凑的运动比例。

　　排气系统从发动机前部引出，沿车身右侧向后延伸，消音器筒体位于后轮侧上方。管路走向需要同时考虑与发动机出口的对接、离地间隙、热影响区域以及后悬架运动空间。模型中筒体、安装吊耳和防烫区域的相对位置清晰，可用于评估排气支架受力点、拆装路径以及周边塑料件的隔热距离。后轮通过后摇臂与车架连接，链条传动路径、后链轮、制动盘和后减震安装点构成完整的后部传力链。

　　外形尺寸方面，整车保持中量级街车常见比例：车长集中在前后轮外廓之间，轴距服务于灵活转向与高速稳定性平衡；车宽主要由车把、发动机侧盖和膝部夹持区决定；车高则受座垫、车把和尾部造型影响。建模边界覆盖轮胎最外圆、车把端部、脚踏端部、排气最低点和尾罩最后端，这些轮廓可直接用于停车空间校核、展台布置、包装内衬设计或碰撞区域检查。

　　在实际应用中，这类整车三维结构可用于摩托车概念方案评审、改装件开发、骑姿人机分析、维修教学演示以及展示动画制作。对于结构设计人员，模型能够帮助确认覆盖件安装点、线束走向、散热通道和拆装顺序；对于造型人员，棱角油箱、锐利尾部和裸露机械部件之间的风格统一关系具有参考价值；对于设备选型或展示场景搭建，完整的外廓边界也能减少后续比例调整带来的返工。
