夹紧式梅花弹性联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:592796
  • 夹紧式梅花弹性联轴器结构设计
  • 夹紧式梅花弹性联轴器结构设计
  • 夹紧式梅花弹性联轴器结构设计
  • 夹紧式梅花弹性联轴器结构设计
  • 夹紧式梅花弹性联轴器结构设计
  • 夹紧式梅花弹性联轴器结构设计

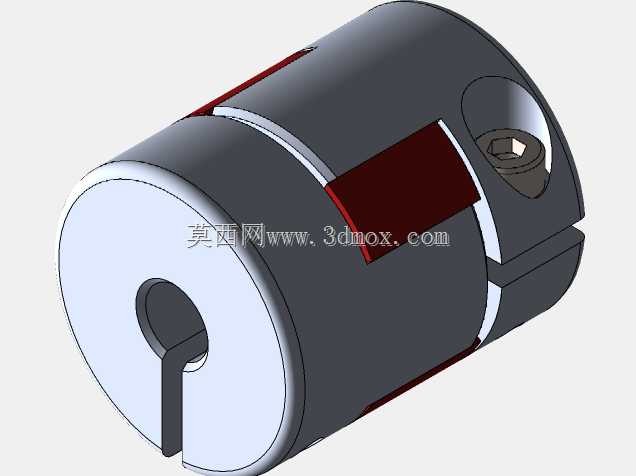

  这款夹紧式梅花弹性联轴器的三维结构,完整还原了传动系统中常用的挠性连接件形态,主体由两个带夹紧槽的金属半联轴器与中间的梅花形弹性体构成,两个半联轴器分别对接动力输入轴与负载输出轴,通过侧面的内六角锁紧螺钉收窄夹紧槽,抱紧轴面实现无键周向固定,无需在轴上加工键槽,也能传递额定扭矩,同时降低轴孔配合的加工精度要求。

  从实际应用场景来看,这类联轴器广泛出现在伺服电机、步进电机与滚珠丝杠的传动连接中,也常见于小型泵、输送机、包装设备的动力传输环节。设备运行过程中,两轴之间不可避免存在同轴度偏差,包括径向偏移、角度偏斜以及轴向窜动,中间的梅花弹性体可通过自身弹性变形补偿这些安装误差,避免刚性连接带来的附加弯矩,减少轴承、轴端的额外载荷,同时弹性体的阻尼特性可吸收传动过程中的振动冲击,降低启停瞬间的扭矩波动对精密传动部件的损伤。

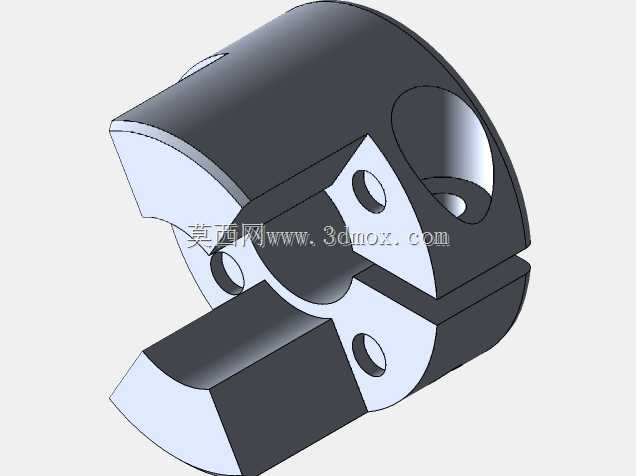

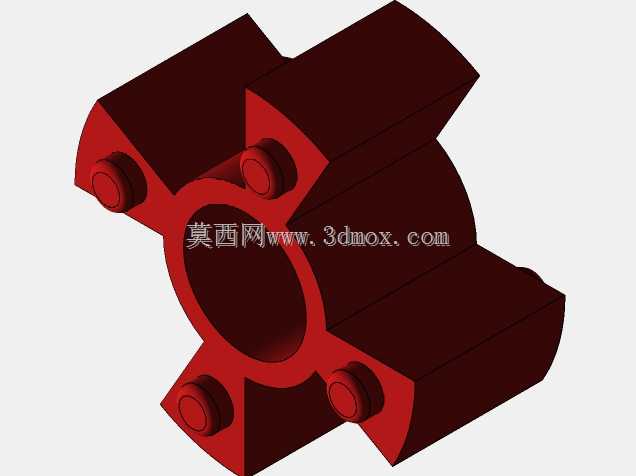

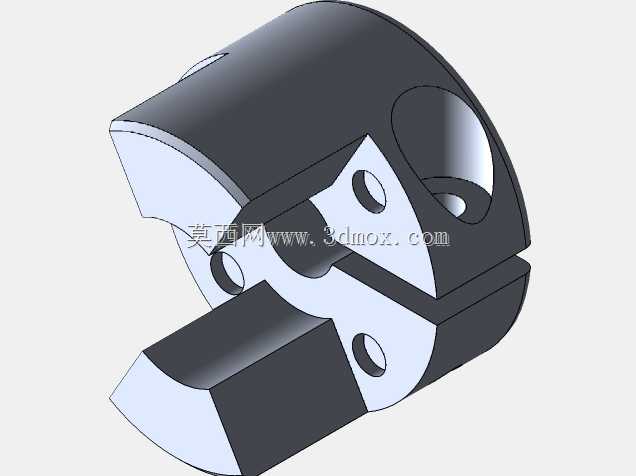

  结构设计层面,两个半联轴器采用对称的爪式结构,爪部沿圆周均匀分布,与梅花弹性体的凸瓣一一嵌合。金属半体选用铝合金材质,兼顾轻量化与结构强度,自身转动惯量低,适配高速启停的伺服传动工况;夹紧槽沿轴向贯通半联轴器侧壁,槽口宽度在螺钉锁紧时产生微量收缩,使轴孔内壁均匀包覆轴面,相比顶丝固定方式,夹紧式连接不会在轴表面留下顶丝压痕,装拆也更为便捷,无需加热或专用拉马即可完成拆装维护。中间的梅花弹性体为聚氨酯材质,具备耐磨、耐油、抗老化的特性,不同硬度的弹性体可适配不同的扭矩与减震需求,工程师可根据负载工况选择对应硬度的配件。

  外形与安装边界方面,该联轴器为圆柱型整体结构,外圆轮廓规整,无突出的尖锐结构,径向占用空间小,可适配安装空间紧凑的设备腔体。轴孔尺寸覆盖常用的微型电机轴径范围,半联轴器端面与轴肩之间预留少量轴向间隙,可容纳轴系热胀冷缩产生的轴向位移。安装时需先将两个半联轴器分别预装在输入、输出轴端,调整两轴的对中精度至允许偏差范围内,再嵌入梅花弹性体,最后交替锁紧夹紧螺钉,保证夹紧力均匀分布,避免单侧锁紧导致的偏心。日常维护中,可直接观察弹性体的磨损、开裂情况,无需完全拆解两侧轴系即可快速更换弹性体,大幅降低设备停机维护的时间成本。

  建模过程中,完整还原了夹紧槽的切口间隙、螺钉沉孔、爪齿啮合面以及弹性体的异形轮廓,各配合部位的尺寸关系清晰,可直接用于装配干涉检查、运动仿真以及工程图导出,为设备选型与结构布局提供直观的三维参考。
