卵石结构异形随形冷却流道结构设计

　　这套随形冷却流道结构的设计出发点，来自汽车模具热管理环节长期存在的痛点：传统直孔冷却水道受加工方式限制，只能沿直线排布，遇到曲面复杂、壁厚不均的模腔区域，水道与成型面的距离忽远忽近，很容易出现局部积热、冷却周期拉长、制件翘曲变形等问题。在汽车内饰件、光学件这类对外观精度和成型周期要求极高的模具项目里，冷却均匀度直接决定了生产节拍和良品率，传统加工手段已经很难覆盖这类复杂曲面的温控需求。

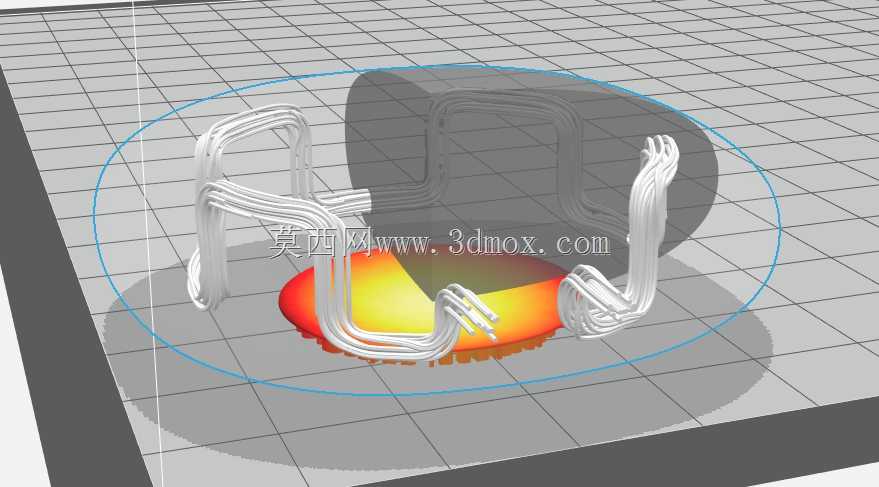

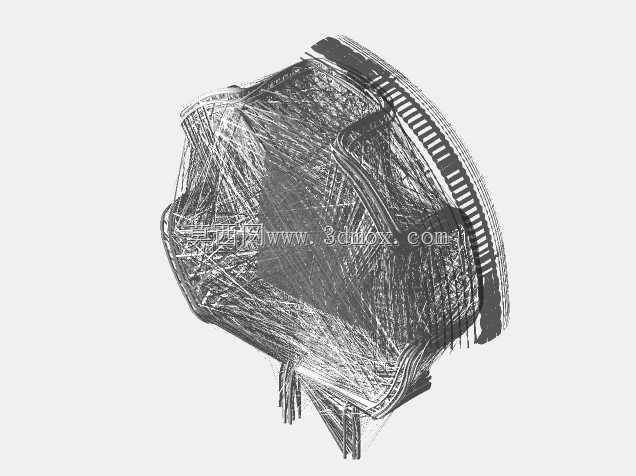

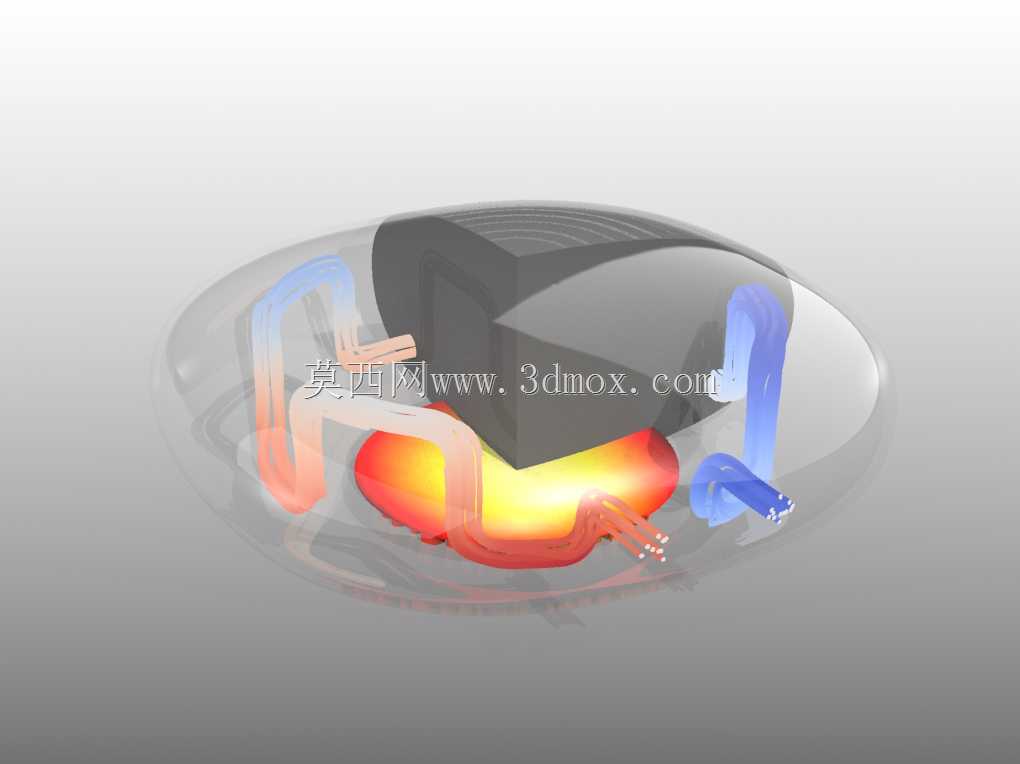

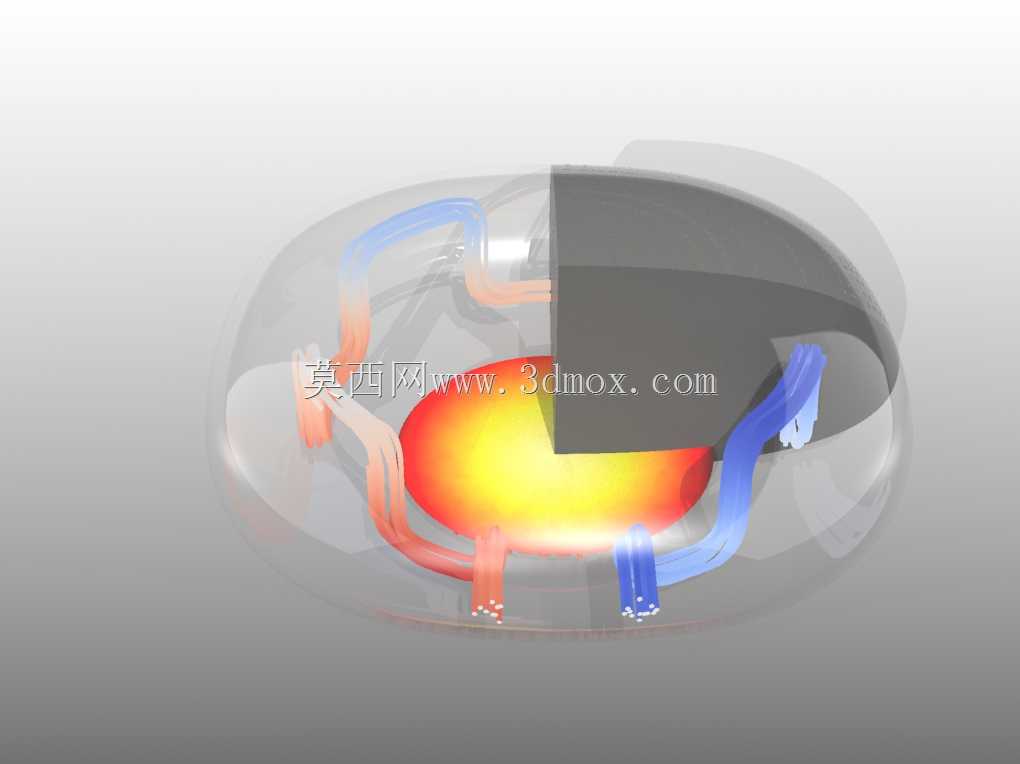

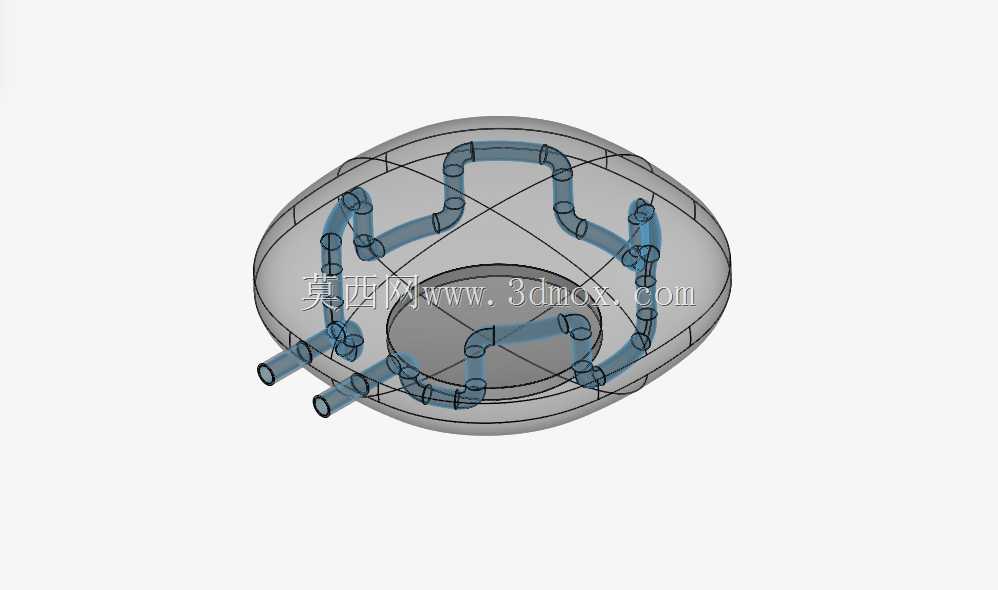

　　整个结构以类卵石的封闭曲面为核心载体，内部流道完全顺着壳体的弧形轮廓延伸，没有生硬的直角转折，也不存在传统深孔加工留下的工艺死角。流道从壳体外侧的四个接口接入，沿着内壁曲面分层环绕，在内部热源区域周围形成连续的换热路径，每一段流道到受热面的距离都控制在均匀区间内，避免出现局部冷却盲区。和直孔水道相比，这种随形布局能让冷却介质在流动过程中持续带走曲面各区域的热量，不会出现靠近水道的位置过冷、远离水道的位置积热的温差问题，模腔表面的温度分布一致性可以得到明显提升。

　　从结构设计逻辑来看，这类流道无法通过传统的钻孔、铣削工艺加工成型，必须依托增材制造的逐层成型能力实现。设计过程中需要同步平衡多个工程约束：首先是流道截面的通流面积，全程要保持截面平滑过渡，避免截面突变造成介质流动阻力陡增、出现局部湍流或滞流区；其次是流道壁与壳体外壁的厚度差，既要保证结构整体承压能力，避免长期通入冷却介质后出现渗漏、变形，也要控制壁厚差带来的热量传递延迟；另外还要兼顾成型过程中的支撑去除问题，流道内部的悬空结构在增材制造时要尽量设计成自支撑角度，减少后续内腔清理的难度，保证成型后流道内壁光滑无残留。

　　在实际工况适配层面，这套结构可以根据不同的温控需求接入冷却水、恒温油等换热介质，四个接口可以灵活设置为两进两出的回路模式，也可以根据热负荷分布调整各段流道的流量分配。内部核心区域对应模具的高热负荷区，环绕式流道可以快速带走该区域集中产生的热量，外围流道则负责维持整体温度场的均匀稳定，避免冷热交界区域产生明显的温度梯度。这种设计思路不仅适用于汽车注塑模具的模仁镶件，也可以延伸到各类需要曲面控温的工装夹具、热成型模具、传感器温控壳体等场景，只要是传统冷却水路无法覆盖的复杂曲面温控需求，都可以参考这种随形流道的布局逻辑。

　　从安装边界来看，整个卵石形主体的外轮廓为光滑封闭曲面，四个流体接口统一布置在壳体外侧的同一侧方向，接口端面预留了标准管接头的安装空间，安装时不需要在主体周围预留额外的操作空间来避让弯折管路，外围壳体可以直接嵌入模具模板的预留型腔内，侧面贴合定位面即可完成固定，不需要额外设计复杂的压紧结构。流道的走向完全收拢在壳体轮廓内部，不会和模具周边的顶针、滑块、螺丝孔等结构发生空间干涉，在前期方案排布阶段，只需要根据模腔的外形轮廓调整壳体的曲面弧度和流道环绕路径，就可以快速适配不同尺寸的成型区域。

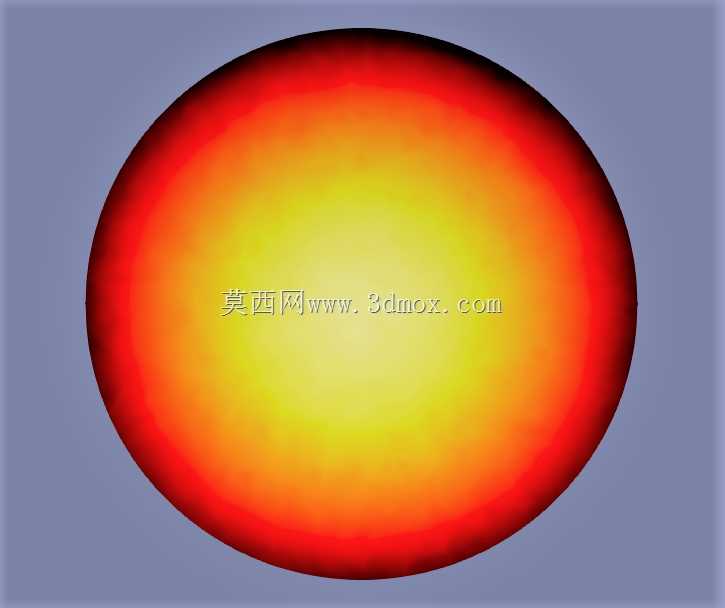

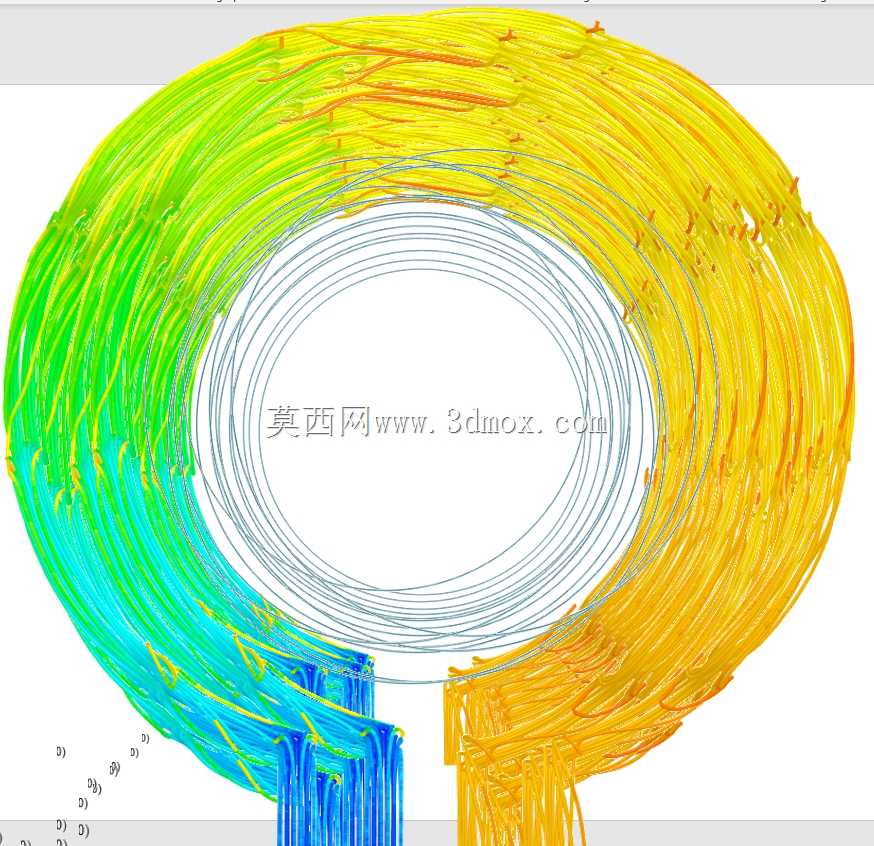

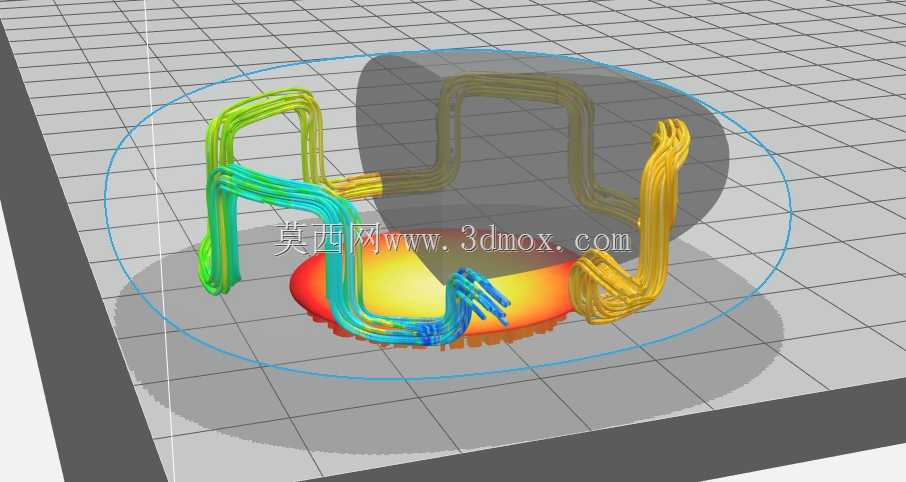

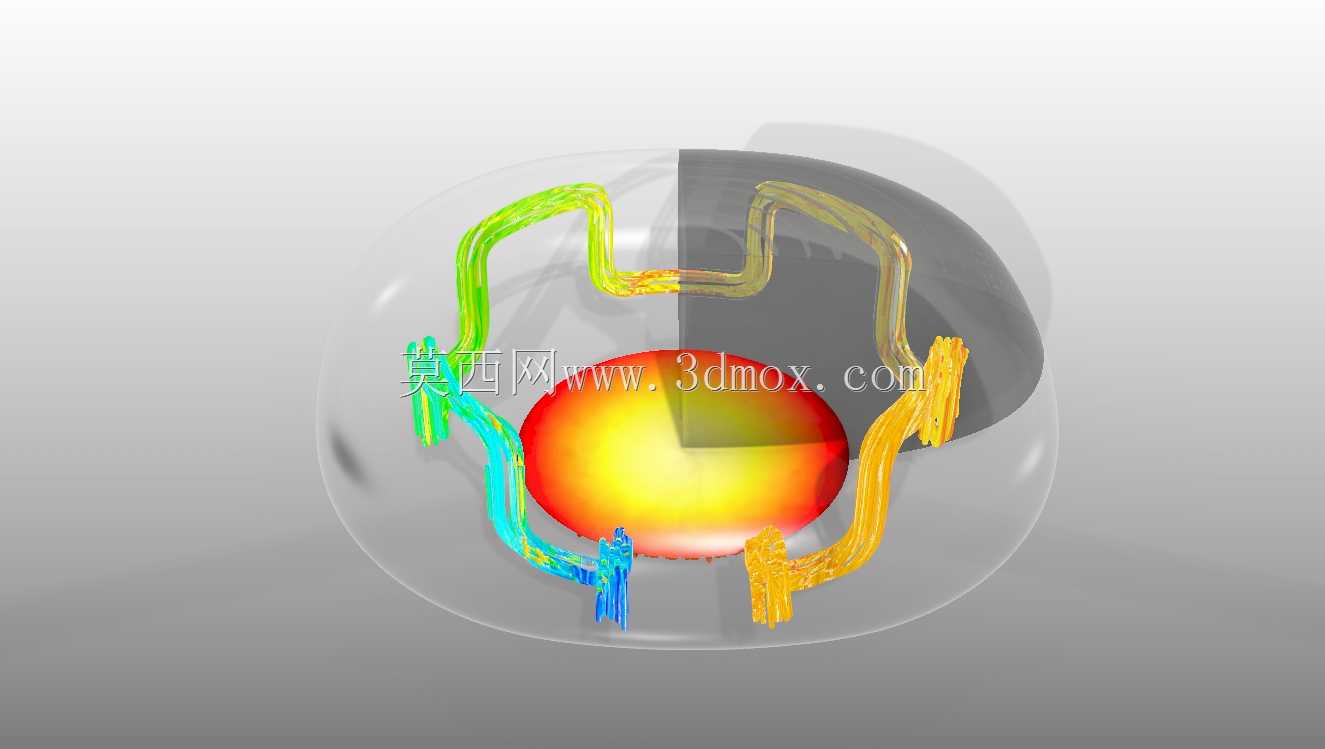

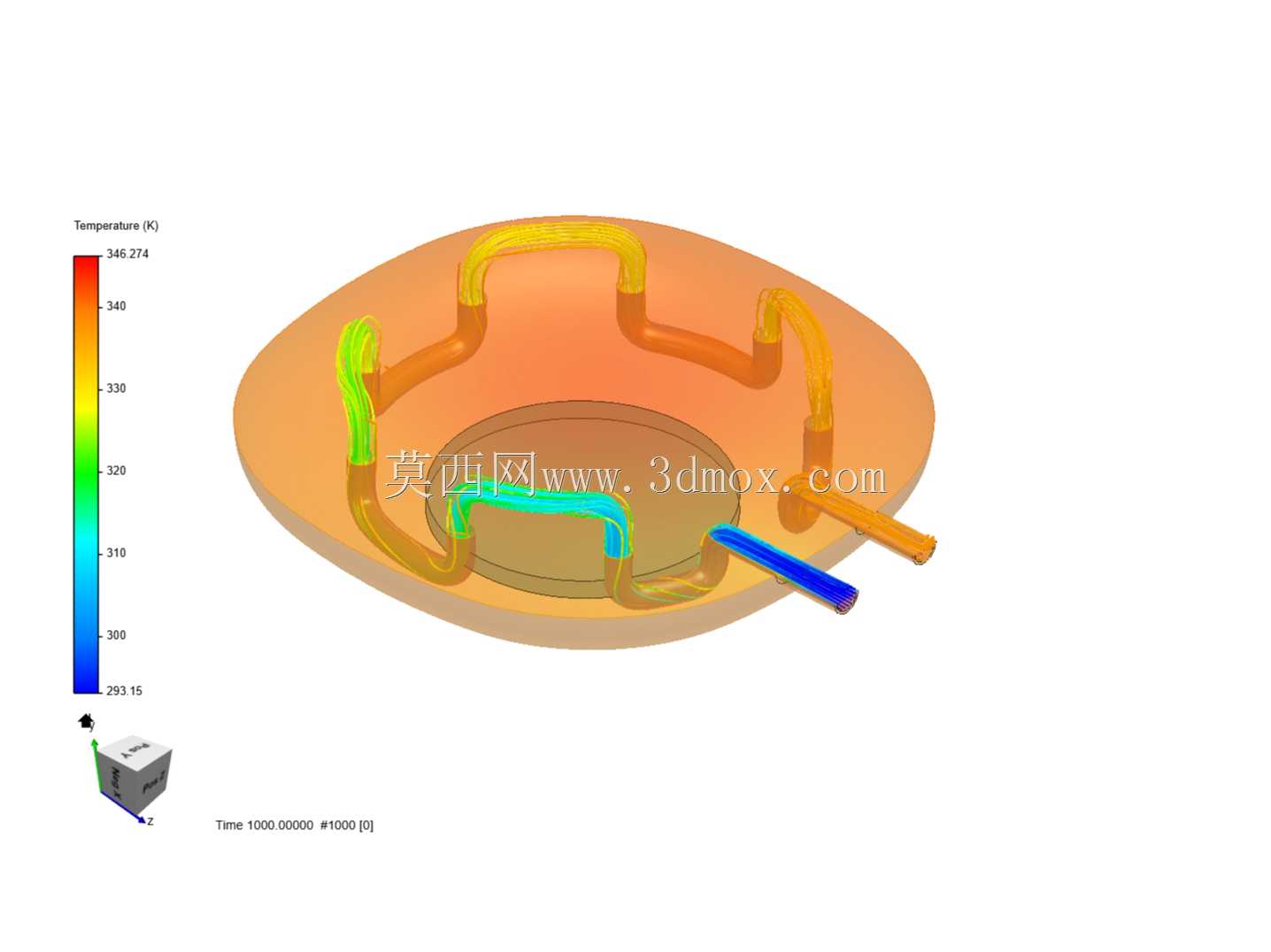

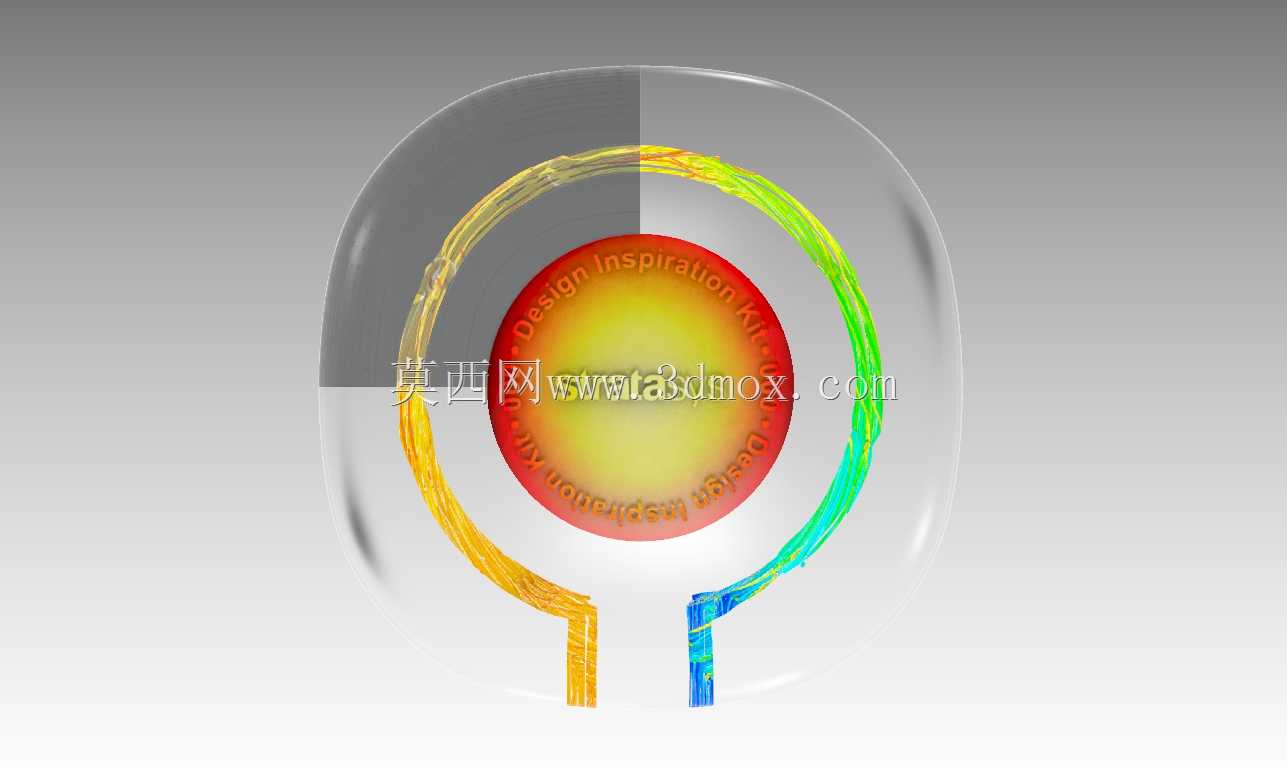

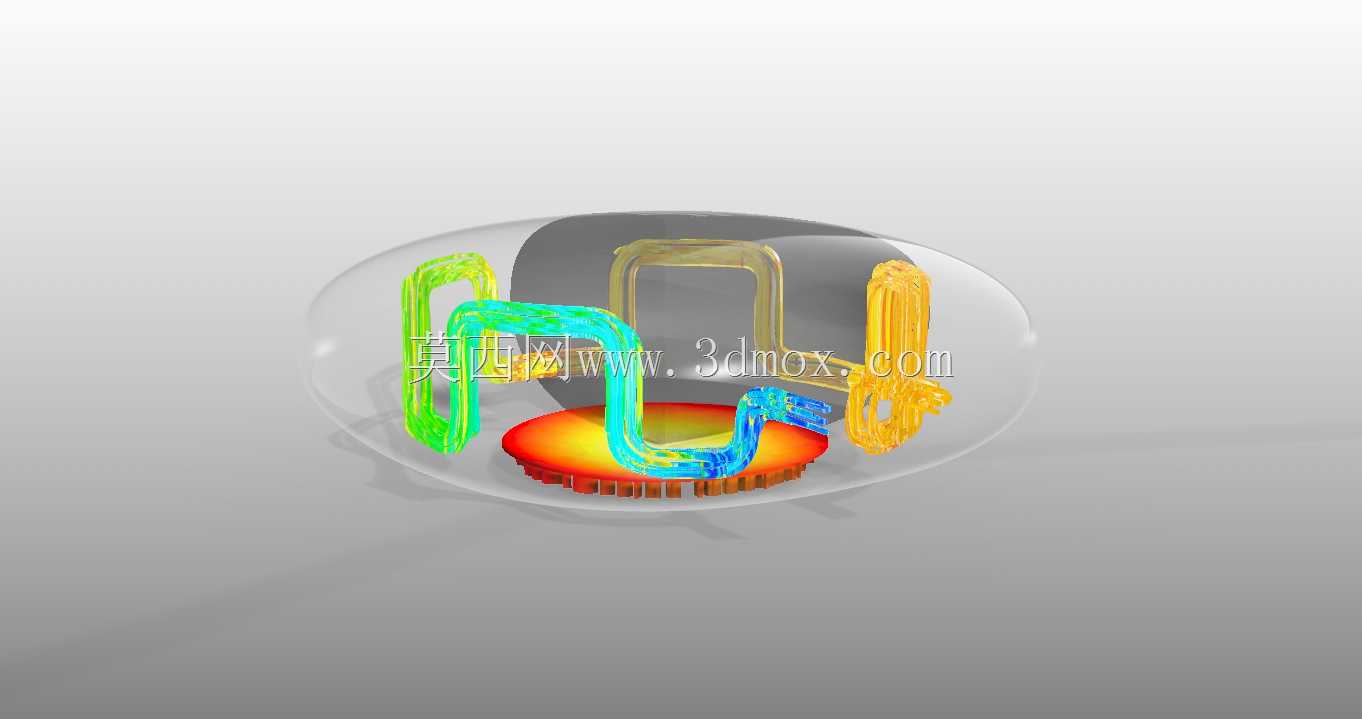

　　流道的换热性能可以通过流体仿真提前验证：在设计阶段可以模拟不同流量、不同介质温度下的壁面温度分布，调整流道的疏密程度和截面大小，针对热负荷最高的区域适当加密流道、缩小流道与受热面的距离，在热负荷较低的区域适当放大流道间距，在保证冷却效率的同时控制介质流动的总压降，避免对外部冷却机组的扬程提出过高要求。和传统冷却方案相比，这种随形流道不需要在模板上加工大量交叉深孔，也不需要额外设置堵头、密封圈来封堵工艺孔，整个冷却回路的泄漏点更少，长期运行的可靠性更高。对于结构工程师而言，这类结构的建模重点不在于曲面外观的绘制，而在于流道路径与热场分布的匹配、增材制造工艺约束的前置考量，以及安装接口与周边结构的空间协调，每一处曲率变化都要同时服务于换热效率、结构强度和加工可行性。
