汽车模具随形卵石结构冷却通道设计

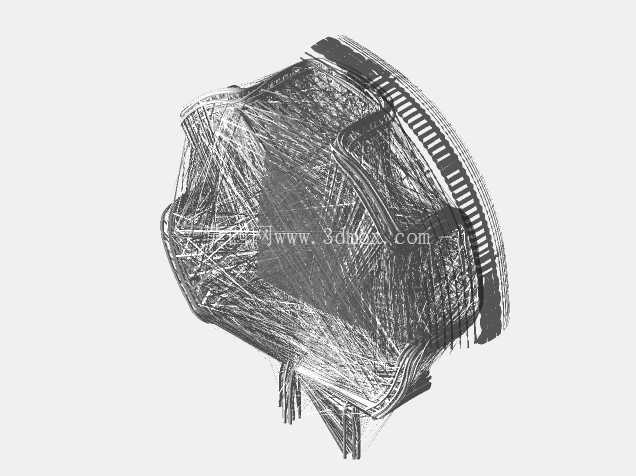

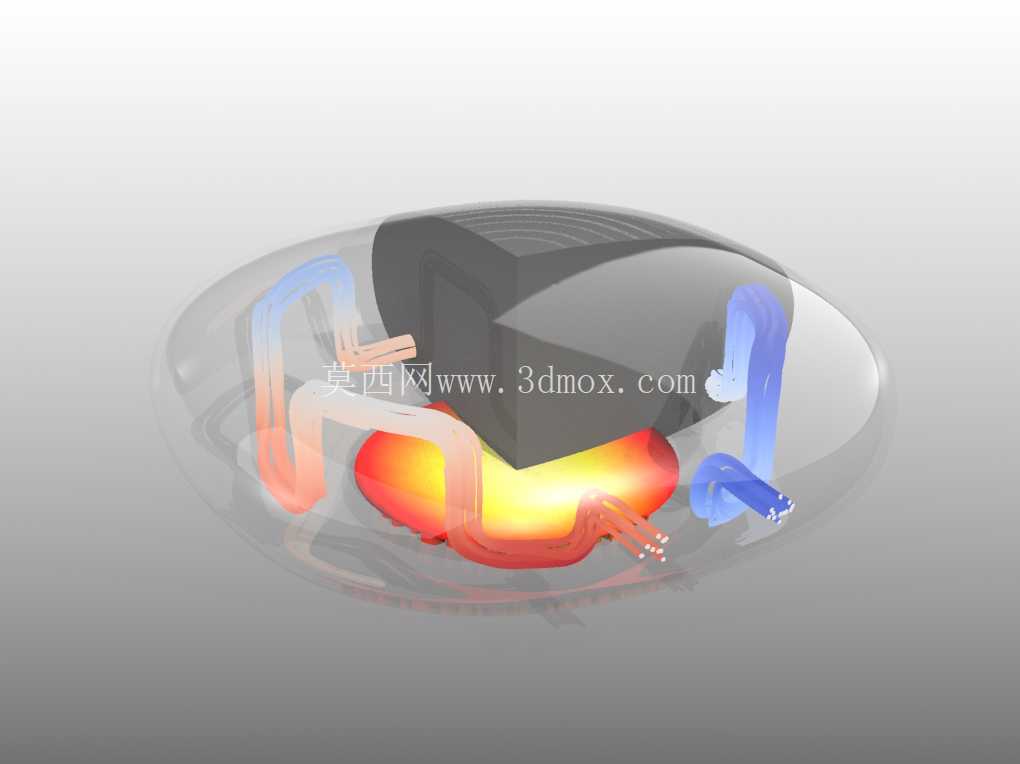

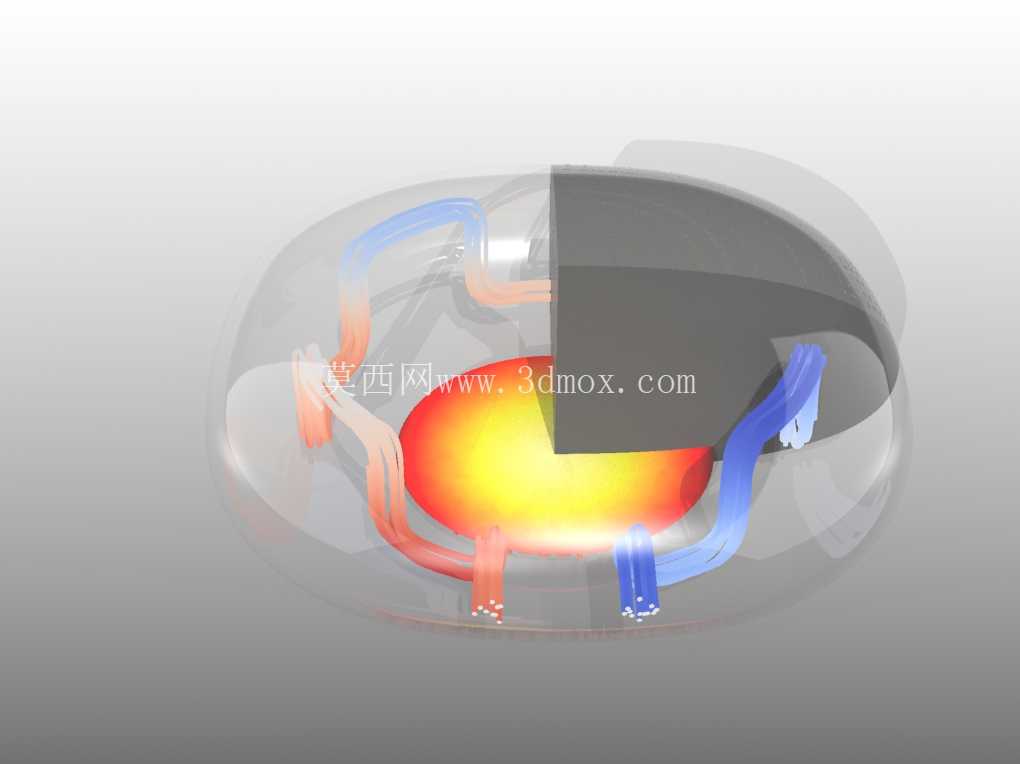

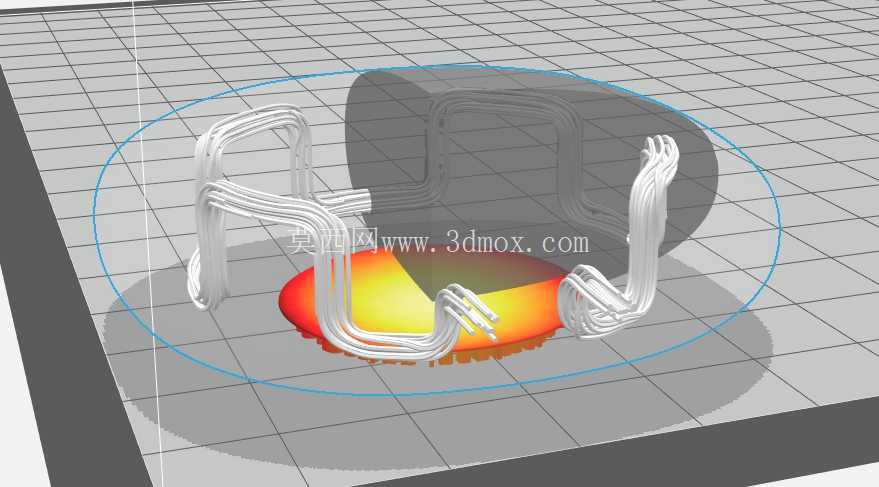

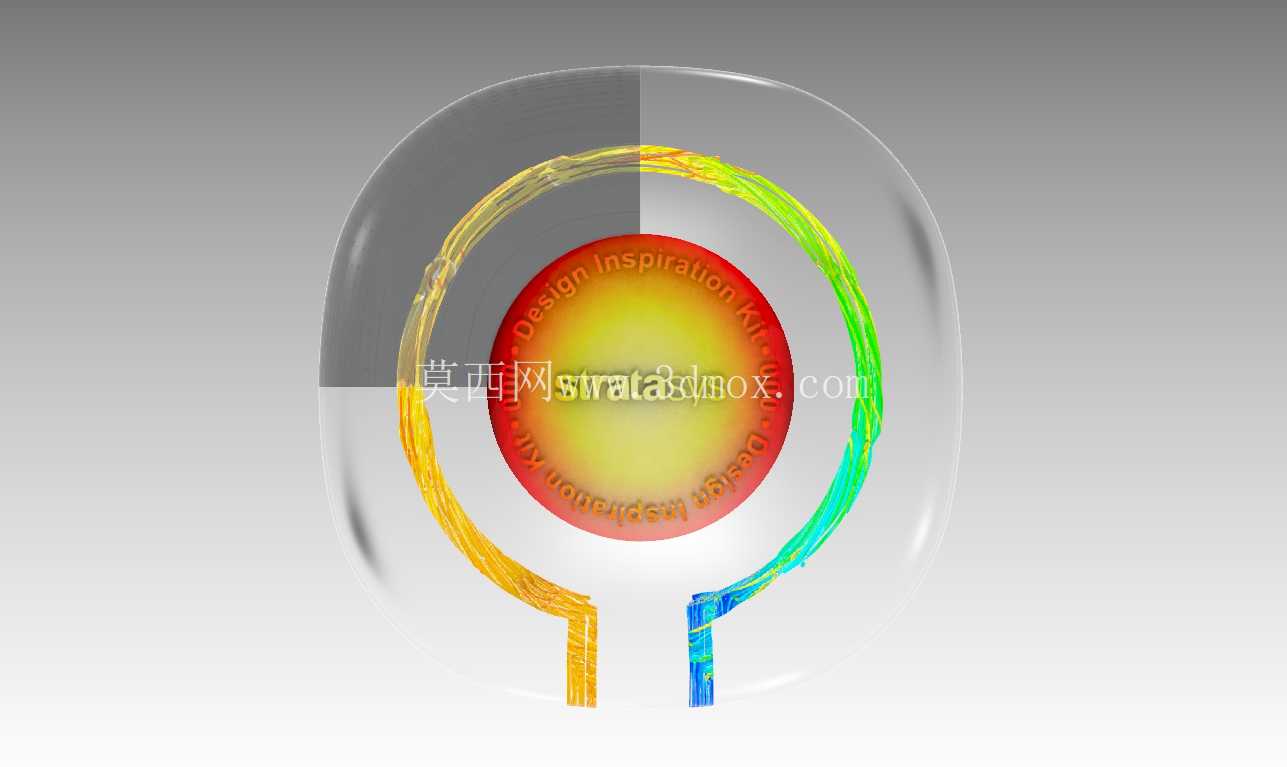

汽车覆盖件与结构件压铸生产过程中，模具温度场的均匀性直接决定铸件成型质量，传统直孔式冷却通道受加工工艺限制，无法贴合复杂型腔的曲面轮廓，容易在铸件厚大部位形成热节，引发缩孔、缩松、表面翘曲等缺陷，同时还会拉长单件冷却周期，制约压铸生产节拍。这套随形冷却通道结构，正是针对汽车模具领域异形型腔的温控痛点开发，核心设计参考卵石内部流道的仿生构型，完全突破传统钻削加工的流道布局限制，能够沿着铸件型腔的曲面轮廓均匀排布，让冷却介质的换热范围完全覆盖模具热集中区域。

从实际应用场景来看，这类随形冷却通道主要适配汽车结构件压铸模具的动模、定模镶件内部，尤其是对应铸件厚壁、转角、凸台等常规冷却无法覆盖的位置，安装时需要匹配模具镶件的内部空间，流道整体嵌入镶件基体内部，外壁与型腔面的距离保持均匀一致，避免出现局部壁厚过薄导致的模具强度不足，或是距离过远导致冷却效率下降的问题。流道的进出口位置统一设置在镶件的非成型侧，与模架上的冷却水路接口精准对接，不需要额外改动模架原有冷却回路的布局，能够直接适配现有压铸机的冷却介质供应系统，不需要新增专用配套设备。

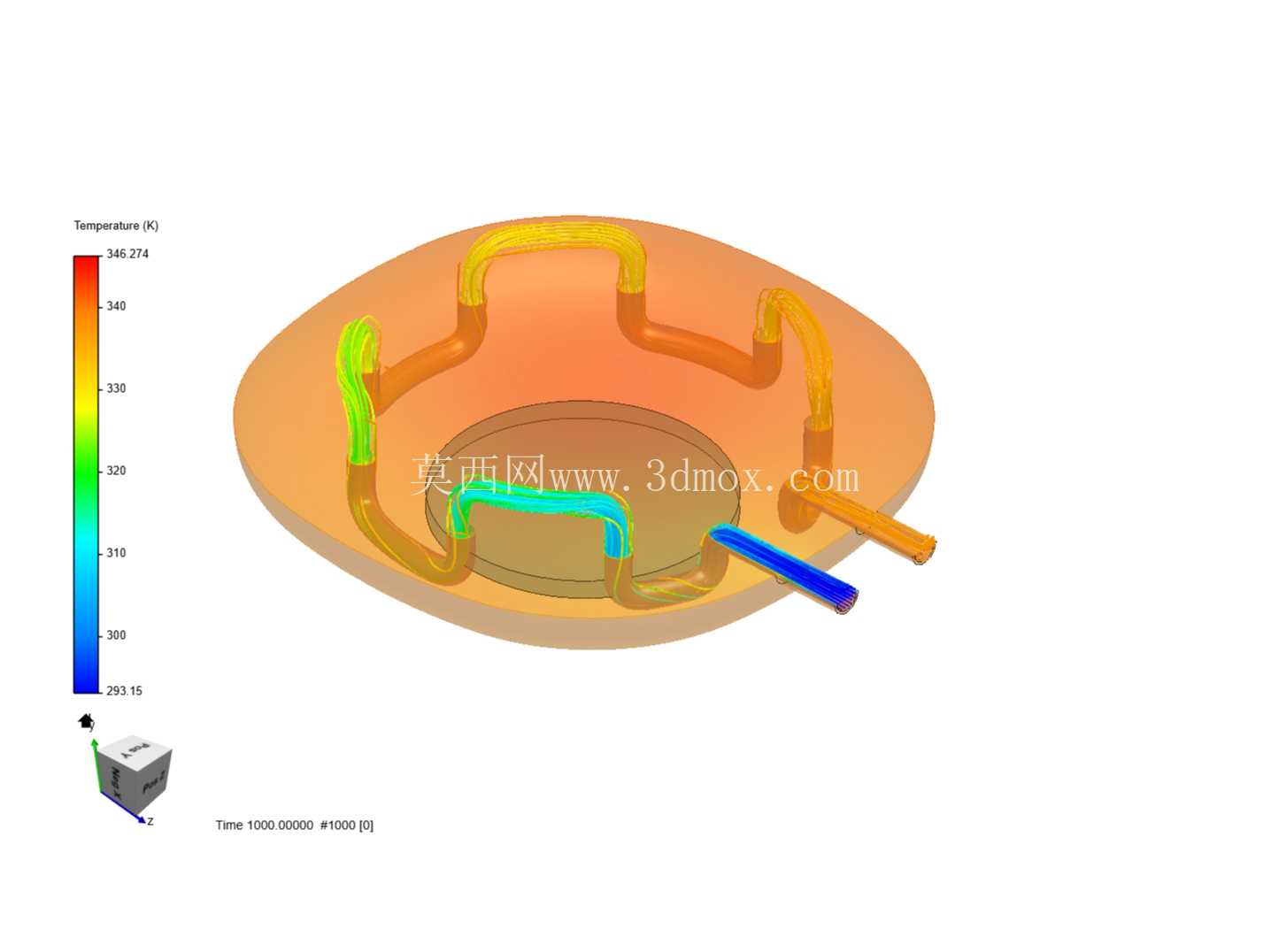

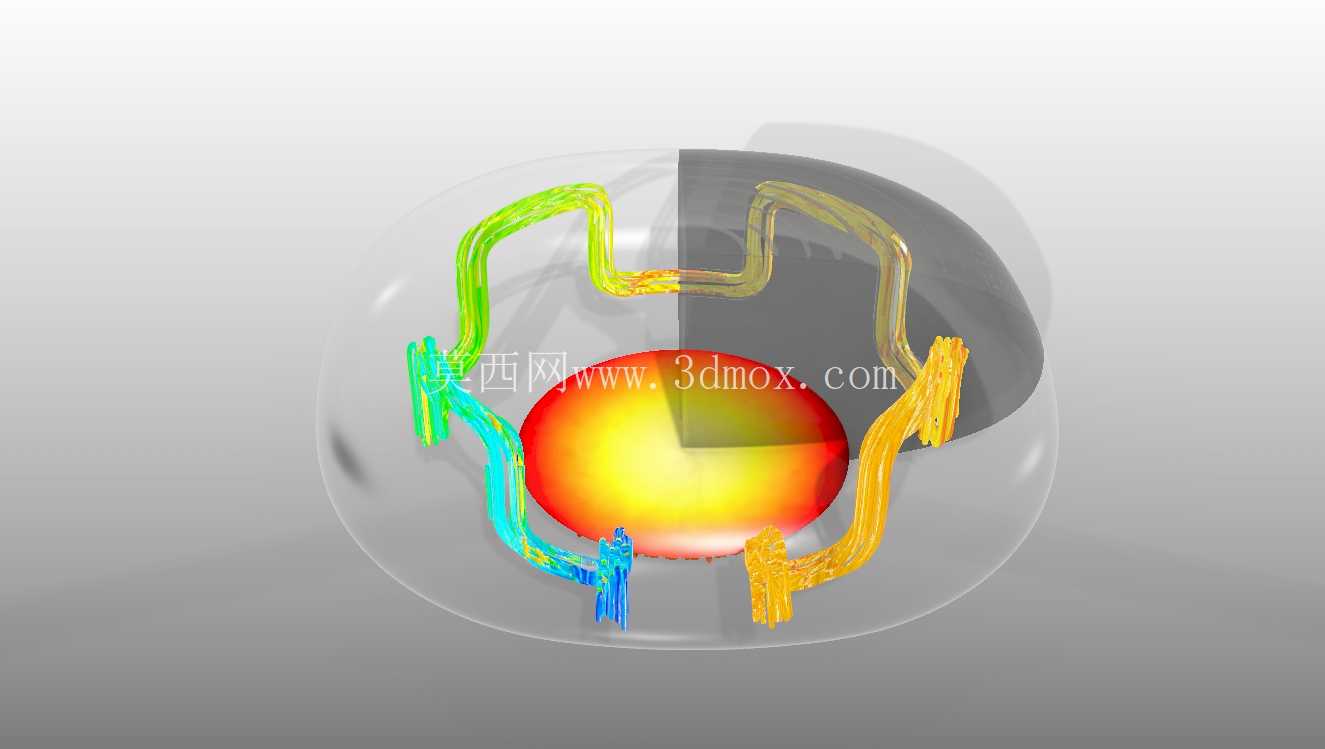

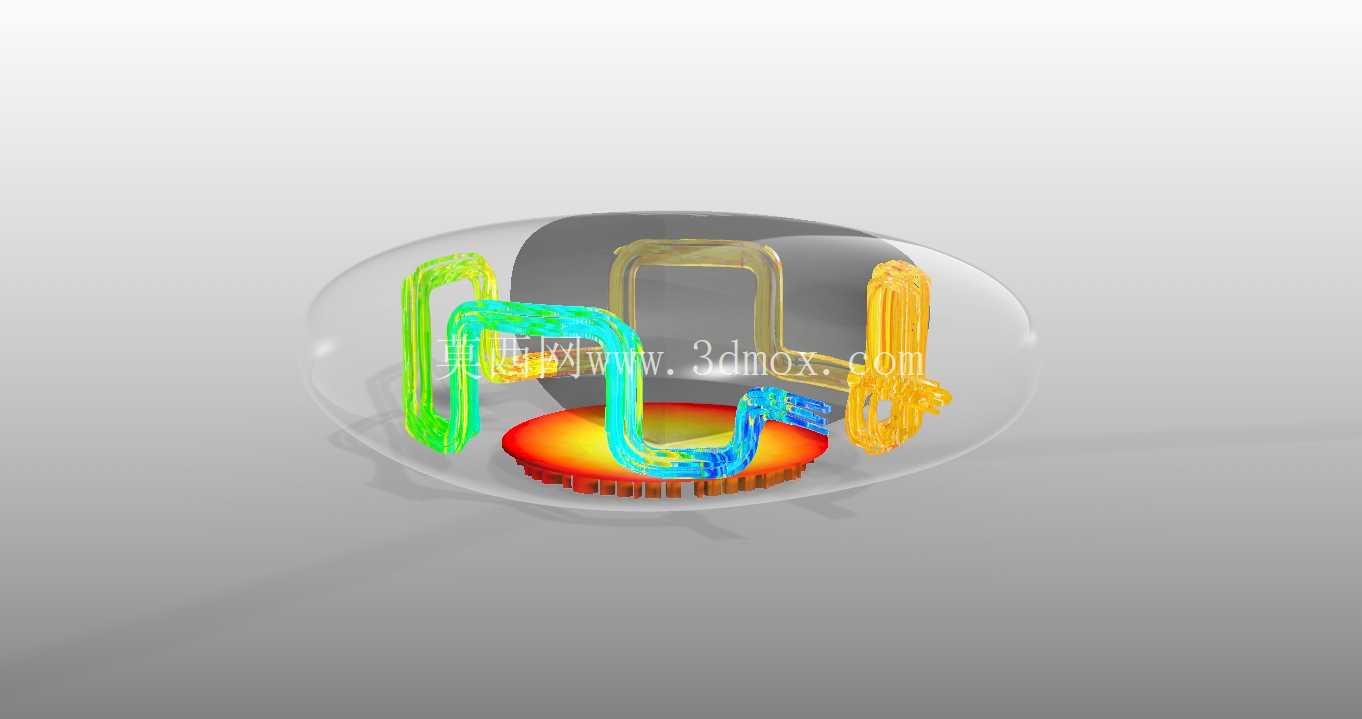

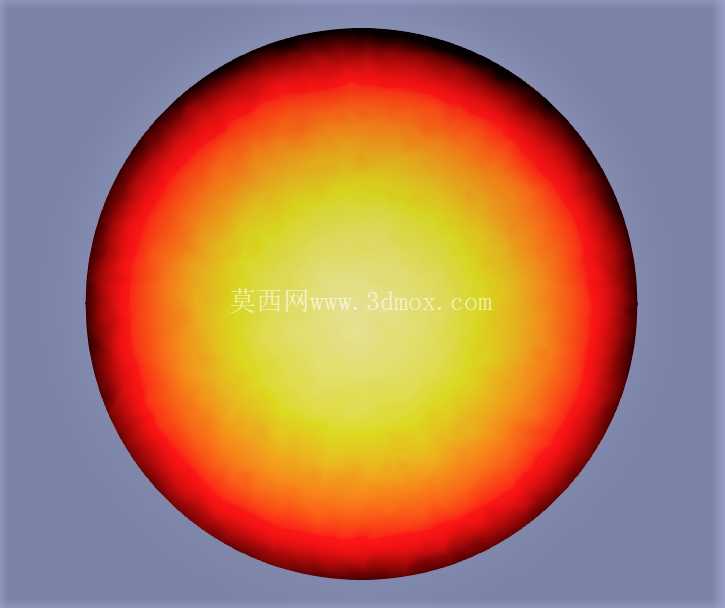

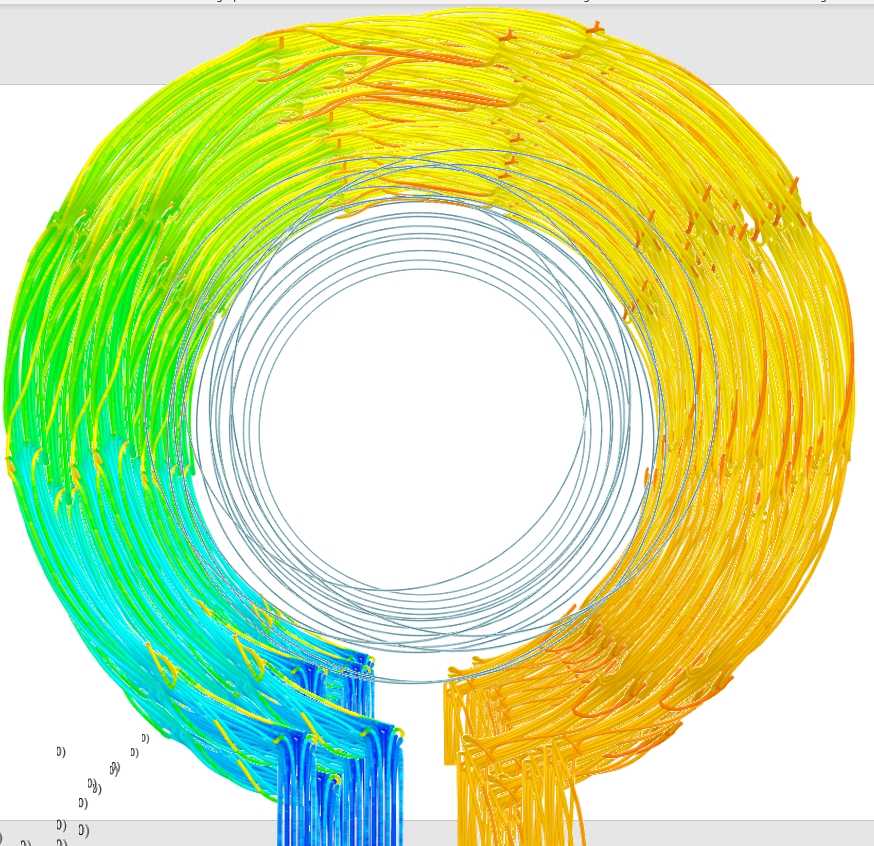

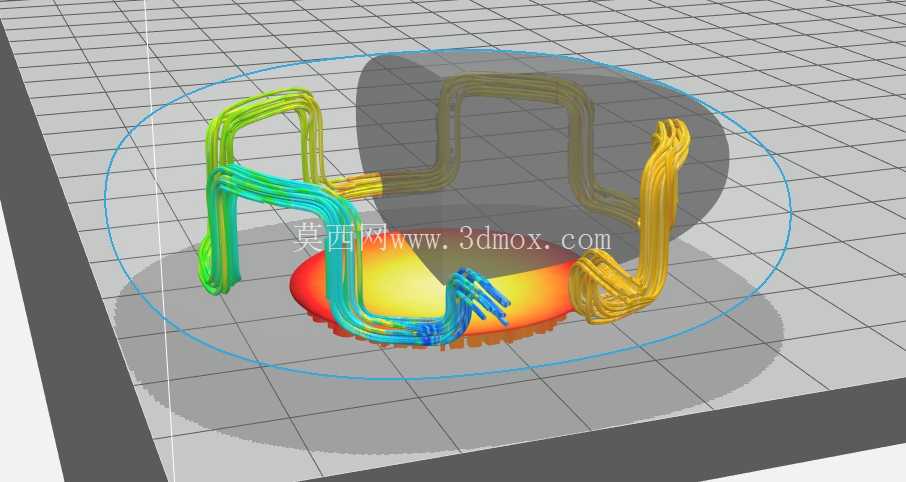

设计过程中，首先针对目标铸件的成型温度场进行仿真分析，识别出整个成型周期内温度变化梯度最大、热量累积最严重的区域，以此作为流道布置的核心路径参考。流道截面采用渐变式设计，在介质入口段适当扩大截面尺寸，降低流动阻力，保证冷却介质能够以稳定的流速充满整个流道网络；在靠近热节的核心换热区域，适当缩小流道截面，提升介质流速，强化湍流换热效果，避免介质在流道内部形成流动死区，降低换热效率。整个流道网络采用多进多出的分支布局，不同分支的流道长度保持基本一致，保证各个区域的冷却介质流量分配均匀，避免出现部分区域过冷、部分区域冷却不足的温度差问题。

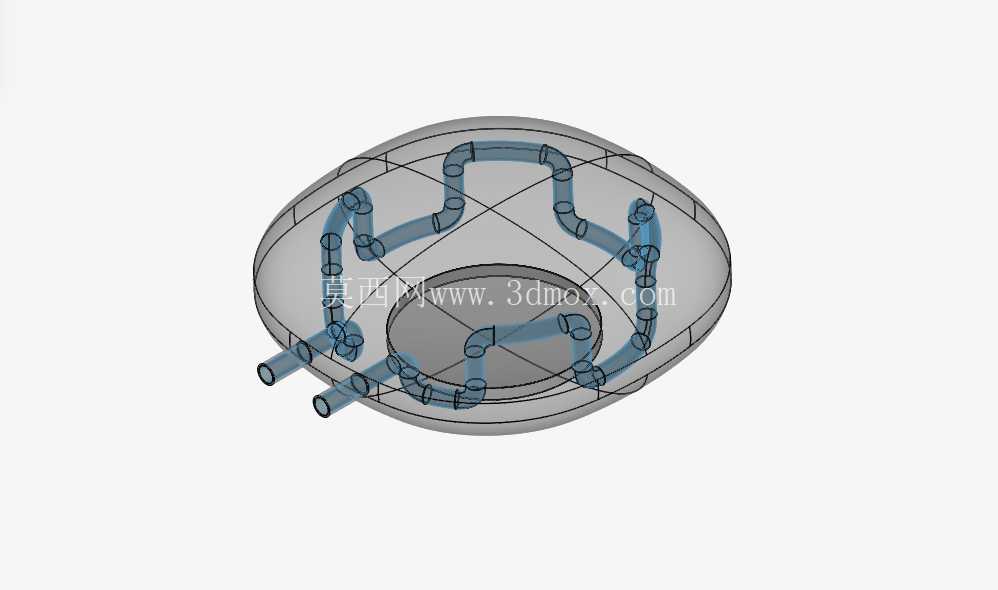

不同于传统直孔流道只能沿直线延伸的局限，这套仿生构型的流道可以平滑绕过模具内部的顶针、镶件固定孔、斜导柱等结构，不会与模具内部的其他功能部件发生干涉，在保证模具整体结构强度的前提下，最大化冷却覆盖范围。流道的转弯位置全部采用大圆角平滑过渡，避免直角转弯造成的介质流动阻力激增，同时减少流道内壁的应力集中，提升镶件在反复冷热循环下的结构疲劳寿命，避免长期使用过程中出现流道开裂、渗漏等问题。

从功能特性来看，这套冷却通道能够让模具型腔表面的温度差控制在极小范围内，有效减少铸件因为冷却不均产生的内应力，降低铸件后续矫形工序的工作量，同时能够缩短30%左右的单件冷却时间，直接提升压铸生产的节拍效率。由于流道完全贴合型腔轮廓，即使是形状极其复杂的铸件内腔、深筋位置，也能获得稳定的冷却效果，避免局部热量累积导致的铸件粘模、表面烧伤等问题，提升铸件的表面成型质量和尺寸稳定性。

需要注意的是，这类复杂随形流道无法通过传统的钻削工艺加工完成，需要依托增材制造工艺直接成型带内部流道的模具镶件，成型过程中需要严格控制流道内壁的表面质量，减少内壁粗糙度过大造成的介质流动阻力增加，同时避免残留的成型粉末堵塞流道。流道成型完成后需要进行耐压测试，保证在额定冷却介质压力下不会出现渗漏问题，同时需要对进出口的连接位置做密封结构设计，与模架水路对接时采用标准密封件，防止生产过程中出现漏水影响模具正常使用。

在实际投产前，需要结合实际选用的冷却介质类型调整流道的表面处理工艺，如果采用水基冷却介质，需要对流道内壁做防锈处理，避免长期使用过程中内壁锈蚀产生杂质堵塞流道；如果采用油基冷却介质，则需要根据介质的工作温度范围，验证流道与基体材料的热膨胀匹配性，避免反复冷热循环过程中出现微裂纹。整个流道的布局设计还预留了温度传感器的安装位置，可以在流道附近的模具基体上埋设测温元件，实时监控不同区域的模具温度，配合模温机实现冷却介质流量、温度的闭环控制，进一步稳定成型工艺参数，提升铸件质量的一致性。
