立体大众VW车标浮雕造型设计

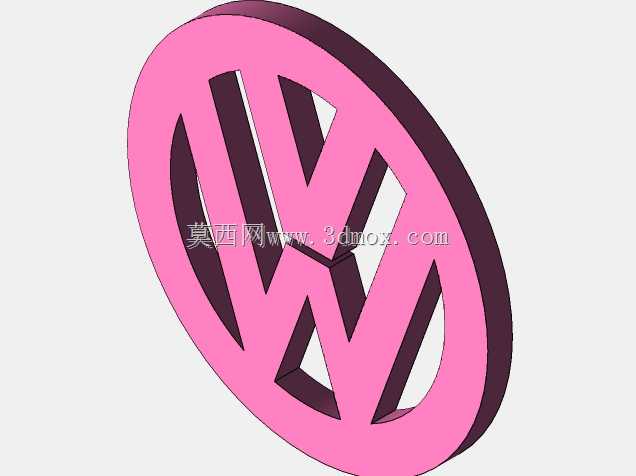

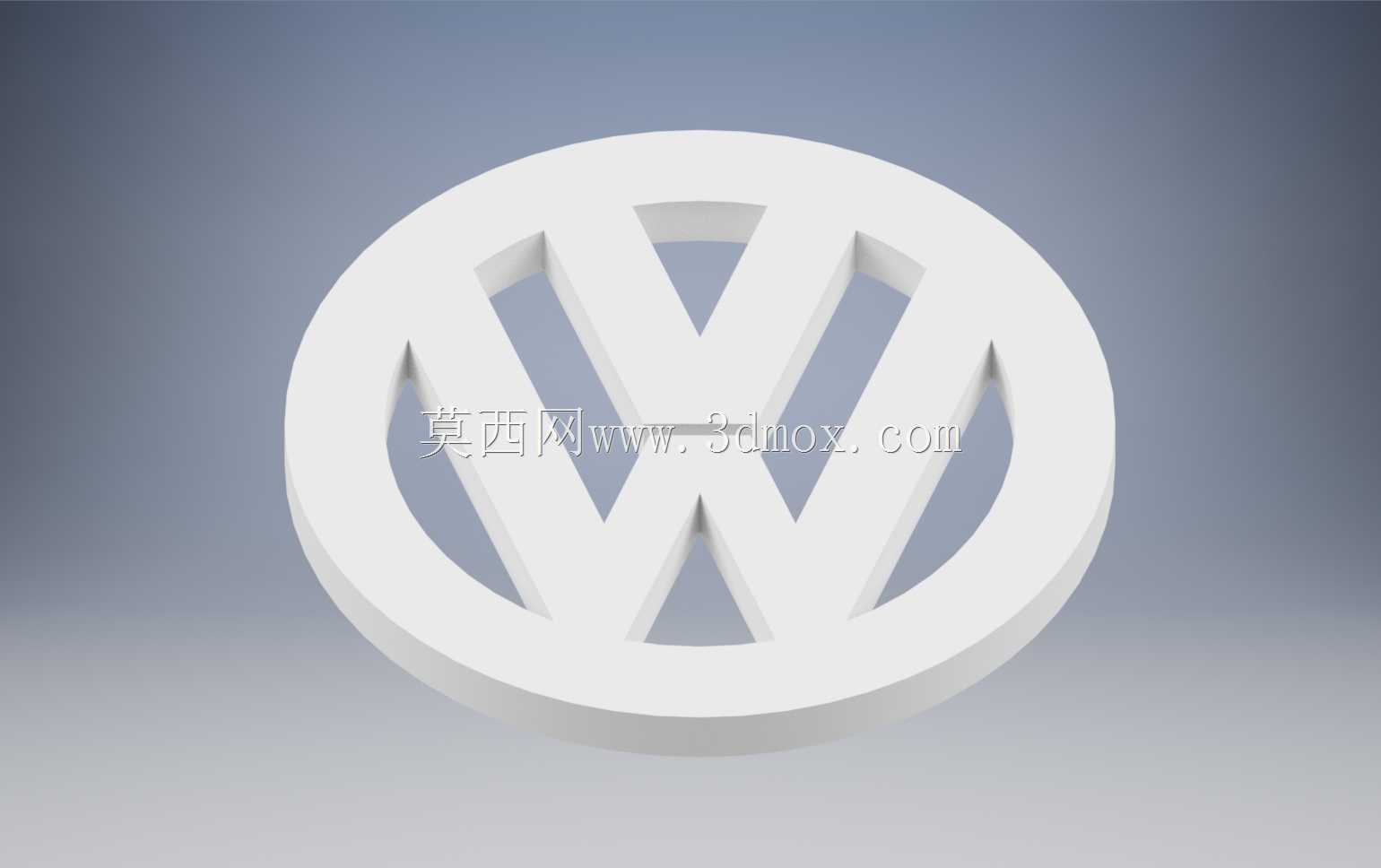

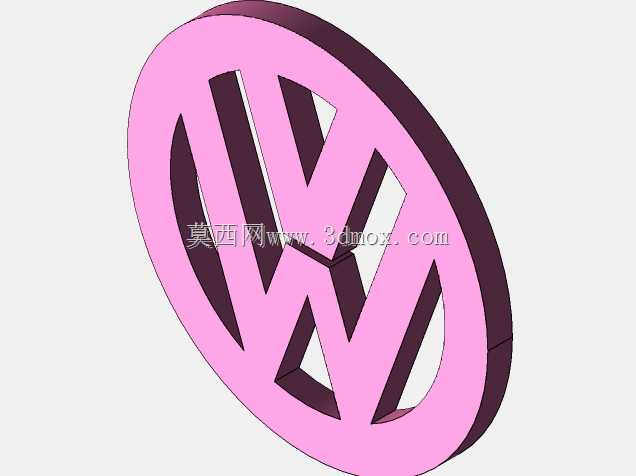

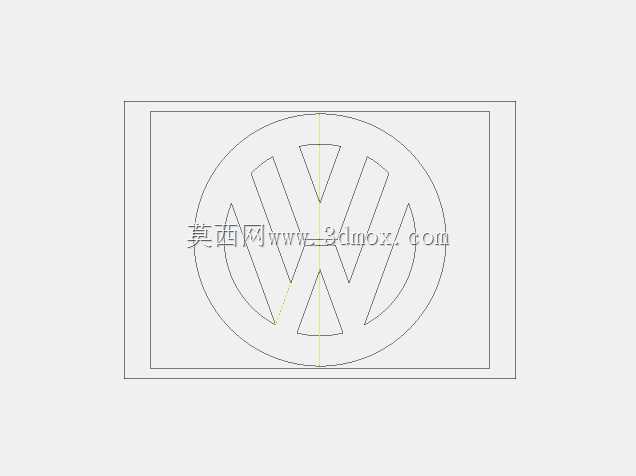

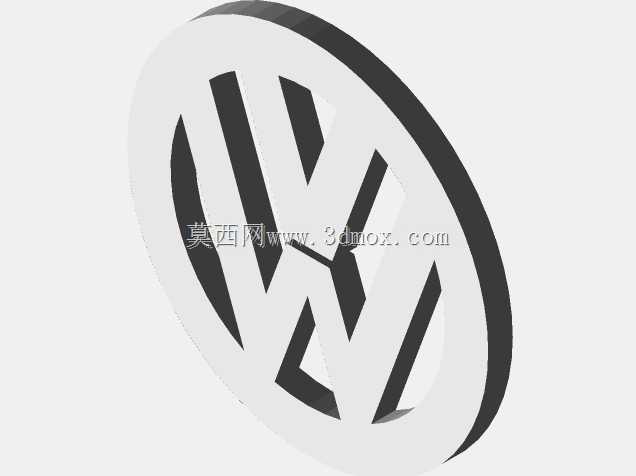

　　在汽车外饰件的正向开发流程里，车头徽标往往是最先被冻结造型、却最晚敲定安装细节的零件之一。这套大众VW徽标的立体数模，把平面LOGO转化为带厚度的等厚浮雕结构，核心几何完全由外圆直径作为驱动尺寸，给不同车型的适配留出了极大调整空间。做整车外饰A面的时候，工程师不需要反复重画VW字母的轮廓，只要把外圆边界按格栅开孔尺寸缩放，内部V与W的笔画比例、外圈圆环的宽度、字标与圆环的间隙都会按既定关系同步更新，不会出现缩放后笔画粗细失调的问题。

　　从实际装车场景看，这类徽标既可以嵌在前进气格栅的预留沉台里，也能贴在尾门钣金的外表面，还能用于轮毂中心盖、方向盘装饰盖、发动机装饰罩等位置。不同安装位对厚度的要求差异很大：格栅位置通常要预留卡接或螺接的安装柱，背面不能和格栅内部的主动百叶窗、ACC雷达罩发生干涉；尾门位置则要控制整体厚度，避免洗车时高压水枪直冲边角造成起翘；轮毂盖位置需要考虑高速旋转下的离心力，字标凸起不能过高，否则长期使用后边缘容易积存泥沙。这套数模采用等厚拉伸的基础结构，设计师可以在背面自由加柱、减胶、做定位销孔，正面的视觉效果完全不受背面结构改动影响。

　　很多新手建模时容易在徽标边缘犯两个错误：一是字母与外圆的交接处直接做直角，注塑或铣削加工时会出现应力集中，边角容易崩缺；二是浮雕正面完全做平，装车后在自然光下会显得呆板，缺乏精致感。这套数模在笔画边缘预留了极小的拔模斜度与圆角过渡，正面保留均匀的微凸弧面，既满足模具脱模要求，也让光线扫过车标时能形成连续的高光带。如果用于金属材质的立标，还可以在这个基础上把边缘圆角加大，直接用于精铸或CNC加工，不需要再重新修补面。

　　尺寸链校核是这类零件最容易被忽略的环节。以外径120mm的前格栅徽标为例，外圆与格栅沉台的配合间隙通常留0.3mm到0.5mm，背面安装柱的位置要避开格栅的加强筋，柱高根据格栅背面的安装面实测确定，过短会导致卡爪卡不紧，过长则会把格栅表面顶出凹痕。如果车型配备了前置毫米波雷达，徽标背面必须做平整处理，不能有密集的加强筋或金属嵌件，否则会反射雷达波影响探测精度。这套数模把正面造型与背面安装结构完全解耦，工程师可以根据雷达罩的曲面直接修剪背面，保留正面完整的VW标识。

　　在工艺选型上，这个造型可以适配多种量产方案。常规乘用车多用ABS电镀，表面镀哑光铬或亮铬，数模的外表面连续无碎面，电镀时电流分布均匀，不会在字母内侧出现露镀或烧焦。如果做高配车型的发光徽标，可在VW字母与外圆之间预留透光槽，背面嵌入导光条与LED模组，数模的等厚结构正好可以直接切出透光区域，不需要重新调整正面轮廓。在售后改装领域，这个造型还能用于碳纤维包覆、金属雕刻、3D打印定制等场景，外圆驱动的参数化逻辑让用户可以直接生成不同直径的版本，覆盖从方向盘小标到车尾大标的全尺寸需求。

　　做装配模拟时还要考虑公差累积。徽标本身的外径公差、格栅沉台的内径公差、安装柱的位置度公差三者叠加后，要保证装车后徽标与格栅四周的间隙均匀，不会出现一边贴死、一边缝隙过大的情况。数模里VW字母相对于外圆是完全中心对称的，装配时即使徽标绕中心轻微转动，视觉上也很难察觉，这在一定程度上降低了装配定位的精度要求，提升了产线的装配节拍。对于需要在总装车间手动粘贴的尾门徽标，背面背胶的贴合面要做局部减胶，保证背胶压缩后徽标正面与钣金面的平度差控制在0.5mm以内，这些细节都可以在这套基础数模上快速调整完成。
