欧宝Z22SE发动机排气歧管结构设计

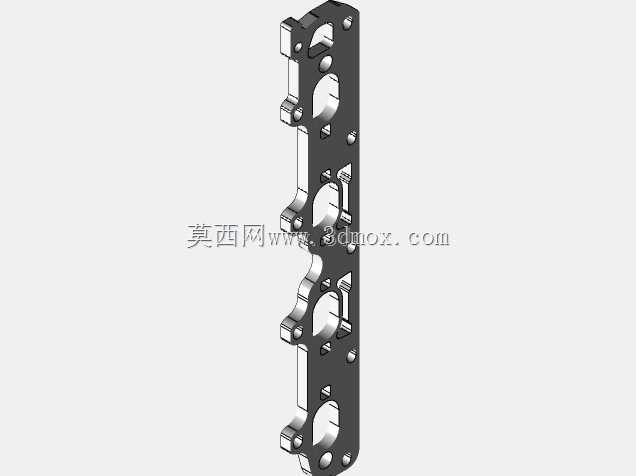

　　排气歧管位于发动机排气侧，直接连接缸盖排气道与三元催化器或前排气管，是四冲程汽油机排气系统中热负荷与机械负荷最集中的零件之一。Z22SE机型采用直列四缸布局，点火顺序通常为1-3-4-2，各缸排气脉冲在时间上存在固定间隔。设计这类歧管时，首先要处理的不是外观造型，而是四个气道入口与缸盖排气口的位置对应关系，以及各支管长度、弯曲半径和交汇区域对扫气效率、排气干涉与背压的影响。从模型结构看，该件为整体式长条金属歧管，四个法兰安装孔沿长度方向规则排列，对应缸盖上的排气口分布。入口侧法兰面需要与缸盖结合面保持足够平面度，螺栓孔周围保留局部加厚凸台，以分散压紧力并降低长期热循环后翘曲漏气的风险。支管部分并非简单等径直通道，

　　而是根据缸盖出口位置和下游汇合点进行空间弯折。每一段弯曲都需要兼顾气流转向损失与周边边界：内侧要避让缸盖、气门室罩、点火线圈或线束支架，外侧要为隔热罩、氧传感器安装座以及维修工具留下操作空间。对于自然吸气汽油机，支管长度会影响排气惯性效应。较长且尽量等长的支管有利于利用排气脉冲形成负压，帮助下一循环废气排出；但受发动机舱横向尺寸限制，实际工程中往往只能在长度一致性、制造成本和热容量之间折中。该模型呈现的紧凑四支管结构，明显偏向量产车装机需求，在保证基本气流顺畅的前提下控制轮廓包络，避免与转向机、防火墙或前围板发生干涉。汇合区是结构设计的难点。四股高温脉冲气流在此交汇，若交汇处截面突变过大，会产生涡流和额外背压；若管壁过薄，

　　又容易在热冲击下产生裂纹。模型中支管交汇处过渡较为连续，壁厚在可视范围内保持均匀，这种处理有利于铸造或焊接成型时的金属填充，也能减少应力集中。出口端通常朝向车辆下方或后方，用于连接催化器入口法兰。该位置需要考虑密封面形式、螺栓规格以及与排气吊挂的相对位置，确保动力总成振动不会直接拉裂下游管路。热变形是排气歧管设计必须面对的问题。发动机从冷机到全负荷工作，歧管温度变化剧烈，长条状结构沿长度方向的膨胀量不可忽略。安装边界上，缸盖侧螺栓提供刚性约束，而出口侧通过柔性连接或弹簧加载结构允许一定位移，可有效降低热应力。若将两端均完全锁死，法兰面附近极易出现开裂。三维建模时，需要先建立缸盖排气口、螺栓孔、周围附件和发动机舱的静态包络，

　　再以此为约束反推歧管中心线。中心线确定后，沿路径赋予管径和壁厚，并在法兰、凸台、传感器座处局部加材。对于需要数控加工的结合面，应预留加工余量；对于铸造件，还需考虑拔模斜度、分型面和最小壁厚。模型中的孔位、凸台和圆角并非装饰特征，而是装配、密封和疲劳寿命的直接体现。圆角过小会成为裂纹起始点，凸台不足则会导致螺栓压溃或密封不严。在整车应用中，排气歧管还影响冷启动催化器起燃速度。歧管容积越小、管壁热容量越低，废气到达催化器的能量损失越少，有利于降低排放；但过小的容积可能增加各缸之间的排气干扰。因此，支管截面和汇合腔容积需要结合发动机排量、标定功率区间和排放策略综合确定。Z22SE这类2.2升汽油机常用在紧凑型和中型前驱平台，发动机横置布置使排气侧空间更为局促，歧管必须在有限的横向与垂向空间内完成四缸气流收集。模型所体现的狭长轮廓、分层支管和密集安装点，正是这种布置条件下的典型结果。结构工程师在评审此类数模时，会重点检查法兰孔位同轴度、支管与缸盖水套或油道的安全距离、热态间隙、氧传感器可达性，以及歧管在吊装和维修过程中是否需要先拆卸周边附件。所有这些约束共同决定了最终形态，而不是单纯追求流道理论最优。
