奥迪双门轿跑整车外观结构数模

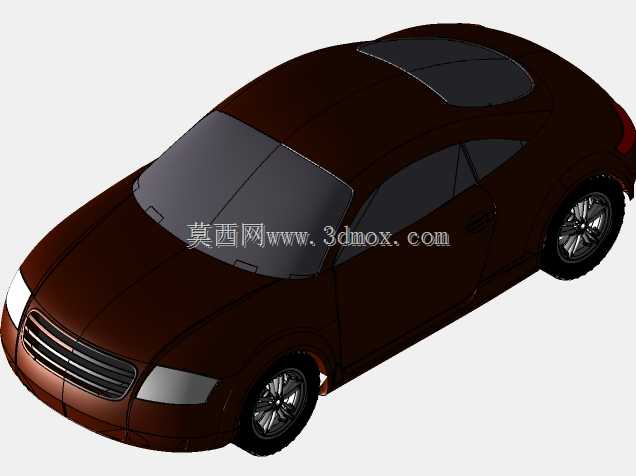

　　这套模型围绕奥迪双门轿跑的整车外观进行结构表达，重点不在发动机舱内部总成的逐件拆解，而在于把车身曲面、玻璃边界、灯组位置、轮毂造型、车门分缝、前后悬比例这些直接影响总布置和外饰评审的要素固化下来。做整车概念阶段时，这类数模常被用于校核人机姿态、轮胎跳动包络、前后保险杠接近离去角以及风挡倾角，也能为后续外覆盖件A级面重构提供参照。

　　从实际用途看，双门轿跑与普通三厢轿车的差异集中在侧围。无后门使得B柱之后的车顶下滑线可以更连贯，侧窗面积收窄，C柱与后备厢上沿形成短促的溜背过渡。模型中车门分缝线沿前轮后缘延伸至门槛，门把手位置与腰线基本齐平，这种布置要求侧围外板在冲压时控制较大的拉延深度，同时门锁、玻璃升降器和侧碰梁都要在更窄的门腔内完成布置。若用于改装或展车设计，还需要据此核对侧裙、轮眉和宽体套件的贴合边界。

　　前脸部分保留了奥迪标志性的横条格栅轮廓，格栅上沿与机盖前缘形成清晰的分型线，前大灯向翼子板侧后方拉伸。工程上这类灯组边界不能只看视觉效果，还要考虑保险杠蒙皮与灯壳的安装公差、前端模块冷却模块进风面积，以及低速碰撞时吸能盒与防撞梁的预留空间。模型把前保险杠下部进气口和雾灯区域的体块关系表达出来，便于在造型冻结前判断拖车钩盖板、雷达安装面和牌照板安装区是否冲突。

　　侧面比例是轿跑建模的难点。车顶弧线从A柱顶部向后逐渐降低，到C柱处快速收束，配合较短的后备厢盖形成紧凑的尾部姿态。数模中前后轮拱均留出了轮胎与轮眉之间的环形间隙，这部分间隙并非随意取值，它要同时满足满载压缩、转向极限和防滑链安装等工况。轮毂采用多辐条样式，辐条间的镂空区域可用于观察制动盘和卡钳空间，若后续改大制动盘，需要重新核对轮辐内侧与卡钳的最小安全距离。

　　车窗与玻璃区域采用深色体块表示，前风挡倾斜角度较大，A柱截面随之变细，这会带来视野收益，但也对A柱加强板、铰链安装点和顶盖横梁的连接提出更高要求。侧窗采用无框车门常见的大面积玻璃形态，玻璃上沿与车顶密封条的配合轨迹需要沿空间曲线连续变化，建模时若曲率突变，升降过程中容易出现异响或密封不良。三角窗与后侧围的过渡在模型中已经明确，后续做黑区贴膜或亮条饰圈时可直接提取边界。

　　尾部造型相对简洁，尾灯向侧围延伸，后保险杠与轮拱、后备厢盖形成三层转折。轿跑的后备厢开口通常受溜背造型限制，模型中后备厢盖上沿高度较低，设计时需要平衡铰链行程、扭簧布置和行李存取高度。后围下部若要布置扩散器、排气尾喉或拖钩，必须先确认后防撞梁和吸能盒的Z向位置，避免外观件与底盘安全件干涉。

　　在尺寸与安装边界方面，这类整车外观数模可作为总布置断面的基础。轴距、前后悬、车宽和车高决定了轮胎包络、座椅H点、踏板组和油箱/电池布置的可用空间。双门车型的前门长度明显大于四门车型，铰链轴线设置要兼顾开门角度与车门前端与翼子板的间隙；在狭窄车位中，过长的车门还会影响上下车便利性。模型虽然未细化密封条、卡扣和安装支架，但外表面的分缝、柱线和包边位置已经给出，结构工程师可以据此反向建立安装点、定位策略和公差链。

　　对于三维建模从业者而言，该模型的价值在于训练复杂车身曲面的连续性控制。机盖、翼子板、保险杠、侧围和顶盖之间并非简单拼接，而是通过圆角、拔模角和冲压方向共同约束。高光下的腰线应保持连续，曲面反射不能出现扭曲；轮拱处的包边需要同时满足轮胎间隙和焊接翻边宽度。把这些外观关系转化为可制造的结构数据，才是整车数模从造型展示走向工程落地的关键。
