TIP120达林顿功率晶体管三维结构

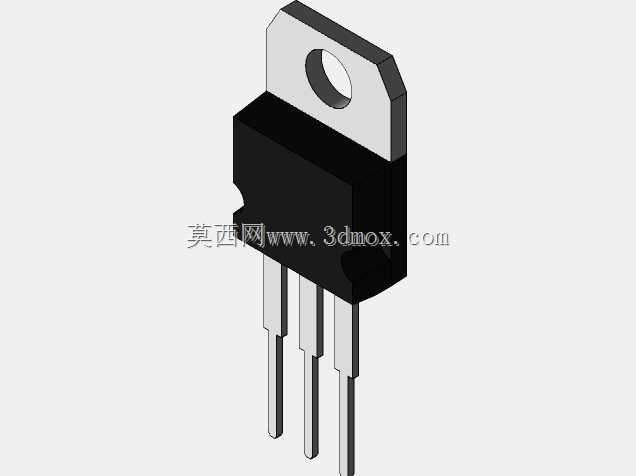

　　在工业控制板卡、小型驱动模组以及教学实验平台的布线阶段，直插功率器件的占位往往决定了整块PCB的散热裕量与装配高度，TIP120这类达林顿晶体管的三维结构建模，正是为了解决布局阶段反复核对封装轮廓的问题。模型还原了TO-220封装的典型形态：黑色塑封主体覆盖芯片散热区，正面留出丝印与型号标识的平整区域，背面金属裸露面直接对应器件的主要散热路径，三个引脚按标准节距向前伸出，引脚截面、折弯过渡和根部加厚区均按实物比例呈现。

　　从实际选型角度看，该器件常用于小功率直流负载开关、继电器驱动、灯具调光以及步进电机前置放大，高电流增益使基极驱动电流需求较低，但功耗仍集中在集电极与散热片的接触面上。三维建模时将背面金属面单独建出，可在装配环境中直接检查它与散热器、绝缘片、螺钉的相对位置；若设备内部存在高度限制，还能据此评估是否需要折弯引脚、改用卧式安装或更换更小封装。

　　结构处理上，塑封体的倒角、引脚末端的锥形插入端、安装孔周围的凸台都被保留，这些细节会影响波峰焊治具开孔、插座选型以及外壳开孔。引脚间距按常规直插器件设定，适合在PCB库中对应标准焊盘图形；模型未对内部芯片作过度简化式展示，而是把重点放在工程师真正需要干涉检查的外部边界。散热片安装面的平面度在视觉上以连续平面表达，便于后续叠加导热垫厚度、弹簧卡簧位置或螺钉锁紧空间。

　　在成套控制柜里，这类晶体管通常靠近被驱动负载布置，以缩短大电流回路；在教学实验装置中，则常与面包板、接线端子搭配，引脚长度和伸出方向决定了学生插拔时是否会与相邻电容、电阻发生碰撞。把该三维模型放入整机布局后，可以直接测量塑封体顶面到外壳内壁的净空，检查引脚与周围焊点的安全间隙，也能模拟维修时手指或镊子的操作空间。对于需要灌胶或涂覆三防漆的模块，外露金属面与塑封体表面的分界还能帮助确定遮蔽范围。

　　建模思路遵循“外部尺寸优先、装配关系优先、工艺细节优先”的原则，不追求芯片级内部结构，而是把工程师在布局、散热、安装和维护中会接触到的表面完整表达。引脚根部的圆角可避免应力集中误判，安装孔的位置可用于校核散热器孔位，塑封体侧面的脱模斜度则保证模型与实物视觉一致。通过这种方式，结构工程师不必等待样品到手，即可在方案阶段完成板卡堆叠、线束走向和散热片选型的初步确认，减少后期打样返工。
