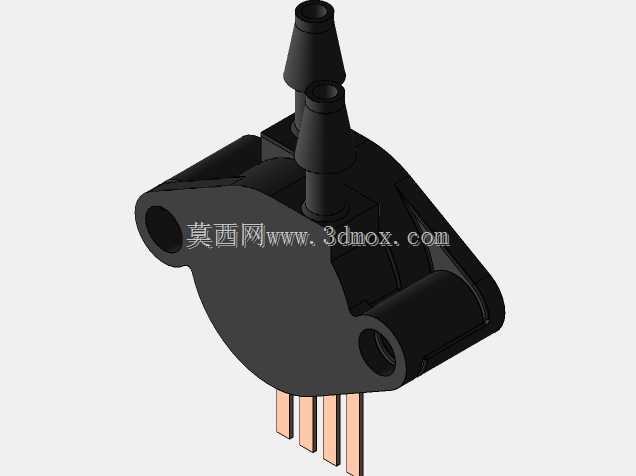

MPX2100DP压阻式压力传感元件结构

　　在气动控制台架的气路分支上，这类压阻式压力传感元件常被直接拧装在阀岛旁的预留测压口，不需要额外加装转接支架，元件本体的六角基座刚好能贴合安装面，气路密封依靠端面的密封圈完成，装配时只需控制拧入深度，避免过压挤压内部硅膜片。不少小型真空吸附设备里，它也会布置在真空发生器与吸盘组之间的管路段，实时反馈负压建立情况，一旦吸盘发生泄漏，控制系统能在极短时间内捕捉到压力偏移，触发补压或者停机保护逻辑。

　　从功能实现逻辑来看，该元件核心依靠内部的硅压阻敏感膜片完成压力-电信号转换，进气端引入被测气压后，膜片产生微米级形变，桥路电阻随之变化，最终输出与压力呈线性对应关系的模拟电压信号。不同于需要额外信号调理模块的分体式测压方案，该元件将补偿电阻与敏感桥路集成在同一封装内部，在常规工业温区内可自行修正零点偏移与温度漂移，外围电路仅需配置基础滤波电容即可完成信号采集，大幅简化了测控板卡的布线难度。

　　结构设计层面，元件整体采用紧凑的双列直插封装形态，两侧引脚沿本体中轴线对称排布，引脚间距符合常规印制板装配规范，既可以直接插焊在主控电路板上，也能通过配套插座实现可拆卸式安装。本体中部的压力引入端口采用标准管径设计，可直接匹配常用的气动软管，也能通过外螺纹转接件接入硬质气路。封装外壳选用具备良好耐候性的工程材质，可抵御车间环境中常见的油污、粉尘侵蚀，同时避免外界电磁干扰对内部弱信号回路造成影响。

　　实际选型与结构校核过程中，需要重点关注元件的安装边界尺寸。其本体轴向长度较短，在密集排布的阀岛组件之间不会占用过多安装空间，径向最大轮廓位于六角基座处，该尺寸同时适配标准扳手的咬合范围，现场装配时无需定制专用工装。引脚伸出长度经过标准化设定，插装后焊接面与印制板之间保留有合理间隙，既能避免焊接过程中热量直接传导至内部敏感芯体，也能在元件下方预留走线空间。压力端口的轴向定位尺寸需要在布板阶段提前确认，若采用板载直接安装方式，需在印制板对应位置开设避让孔，保证气路接口可顺利外接管路；若采用面板嵌入式安装，则需在面板上加工对应尺寸的安装孔，并配置密封垫圈防止面板侧出现气体泄漏。

　　在不同工业场景的适配中，该元件的结构特性也能匹配差异化的安装需求。例如在医疗呼吸设备的气路模块中，其小巧的体积可嵌入手持终端内部，低功耗的信号输出特性也不会对设备续航造成明显负担；在环境监测设备的风压采集管路中，元件的长期稳定性可减少现场校准频次，降低运维工作量。建模过程中需要完整还原封装表面的标识区域、引脚的细微倒角以及压力端口的内部台阶结构，这些细节不仅影响三维装配时的干涉检查精度，也会关系到后续生成工程图时尺寸标注的准确性。尤其是内部敏感膜片的安装位置，虽然属于不可见结构，但在做气路仿真与热分布分析时，需要依据实际装配关系准确定位，才能保证仿真结果与实际工况相吻合。
