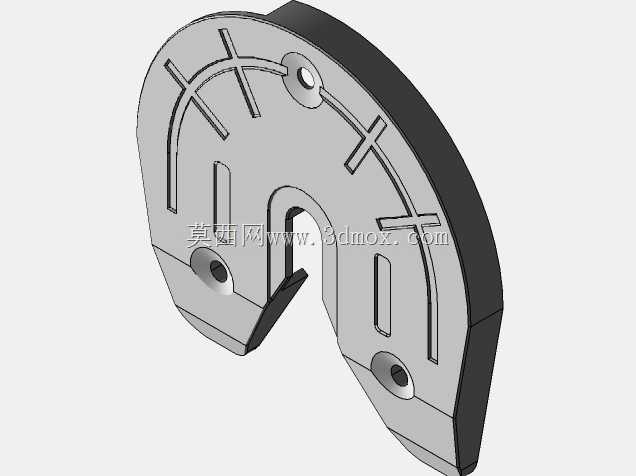

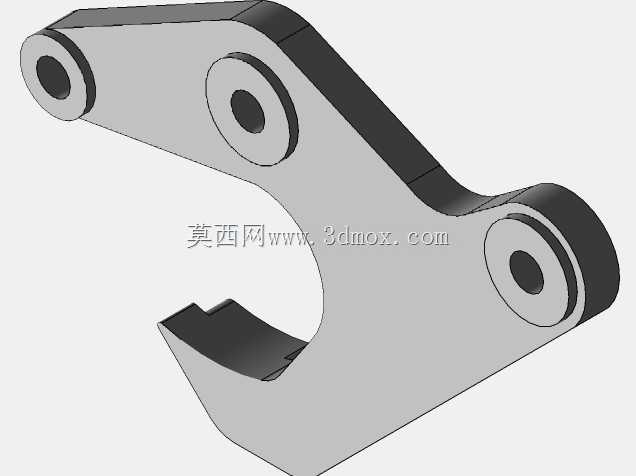

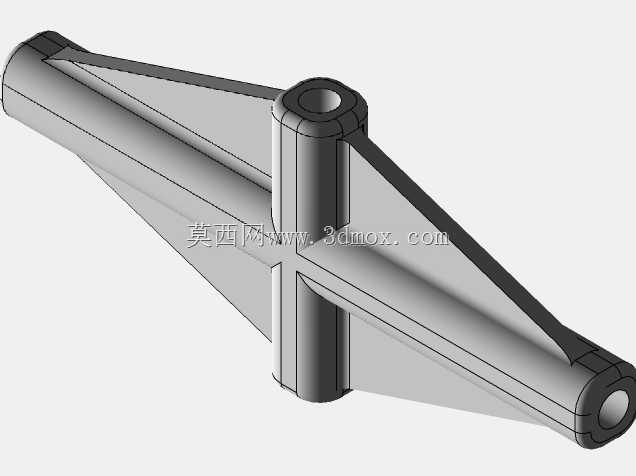

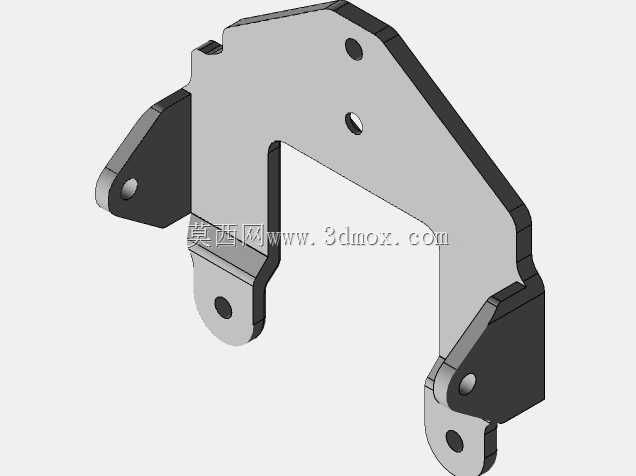

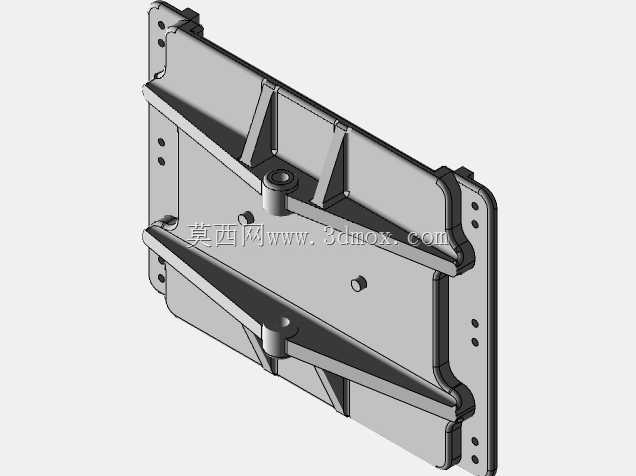

WPL鞍板传感器安装支撑结构

　　在工业传感检测场景中，鞍板类支撑构件是传感器与被测设备之间的核心连接载体，其结构合理性直接决定传感器的检测精度、运行稳定性与长期服役寿命。这款WPL鞍板采用一体化钣金折弯与局部加强结构设计，整体轮廓适配WPL系列传感单元的安装基面，板面预留多组定位孔与连接柱位，可同时满足传感器本体、走线卡扣及辅助校准件的固定需求。从实际工况出发，该鞍板的两侧翻边形成天然的安装定位基准，装配时可直接卡入设备预设的导轨槽位，无需额外制作定位工装，大幅缩短现场安装的调校周期。板面分布的多组通孔采用差异化孔径设计，主连接孔适配标准紧固件的穿装需求，小孔则用于传感器线束的穿设与固定，避免设备运行过程中线缆晃动拉扯传感接头，造成检测信号中断。结构设计阶段，

　　工程师针对鞍板的受力特性做了针对性优化：在板面中部增设两条交叉加强筋，筋条高度与厚度经过受力仿真校核，可在不显著增加板材厚度的前提下，将构件的整体抗弯刚度提升40%以上，避免长期承重后出现板面凹陷、安装基准偏移的问题。边角位置全部做圆角过渡处理，既消除钣金加工后的锐边安全隐患，也能减少应力集中现象，降低构件在振动工况下出现疲劳开裂的概率。从安装边界来看，该鞍板的外轮廓尺寸与WPL传感单元的底面完全匹配，安装孔位的中心距严格遵循对应设备的接口标准，可直接替换同规格的老旧支撑构件，无需对现有设备的安装基面做二次加工。构件的厚度选型兼顾结构强度与安装空间限制，装配后不会与周边的传动部件、防护外罩产生运动干涉，

　　适配各类紧凑布置的工业检测工位。在物料输送线的位置检测场景中，该鞍板可将光电传感器固定在预设高度，确保检测光斑精准落在被测工件的触发区域；在自动化仓储的堆垛设备上，它能够为接近传感器提供稳定的支撑基准，抵御货叉往复运动产生的持续振动；在机床加工的工位检测环节，鞍板的刚性结构可避免切削振动带动传感器偏移，保证刀具位置检测信号的准确性。建模过程中，所有特征均按照实际钣金加工工艺搭建，折弯系数、冲孔间隙与翻边高度的参数设置符合量产加工要求，结构设计师可直接基于该模型展开工程图导出、BOM清单编制与装配干涉校验工作。模型完整还原了构件的所有细节特征，包括加强筋的拔模角度、安装柱的同轴度要求以及各孔位的位置公差，可直接用于后续的加工工艺编制与装配模拟。针对不同的使用场景，设计人员还可在该模型基础上快速调整孔位布局与板面尺寸，衍生出适配不同型号传感器的定制化鞍板结构，大幅缩短同类产品的开发周期。
