压电式有源蜂鸣器42x16结构设计

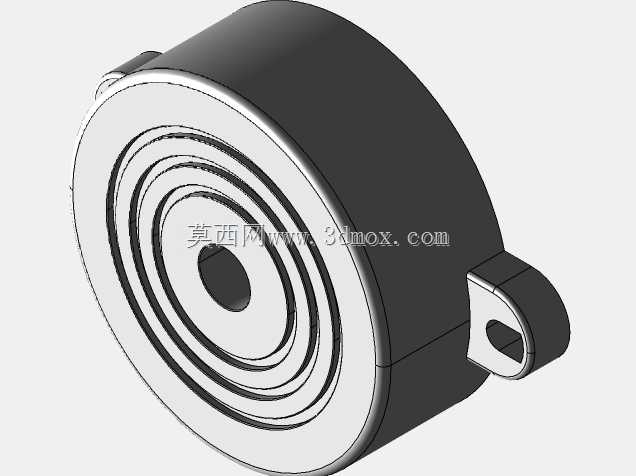

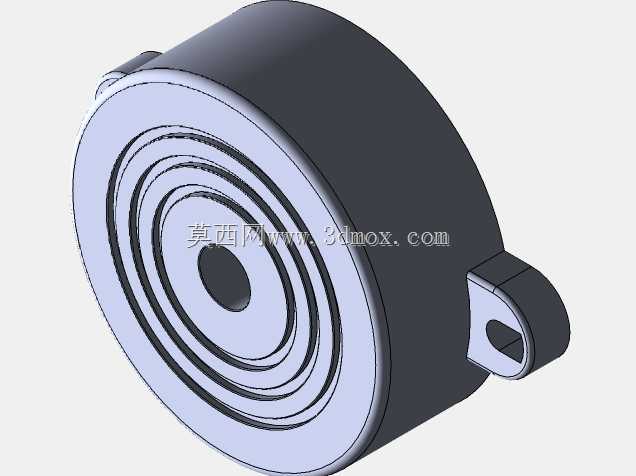

　　这个圆形薄型发声件的三维结构，还原了一款直径42毫米、厚度16毫米的压电式蜂鸣器实物。主体为扁圆柱腔体，正面是同心环状出音栅格，中心预留圆形共振孔，侧缘延伸出带安装孔的固定耳，整体轮廓简洁，没有多余的外露凸起，适合在紧凑的电子设备内部贴装或螺接固定。

　　从结构设计角度看，蜂鸣器腔体的厚度直接影响压电振片的振动空间。16毫米的轴向尺寸既给膜片留出了足够的振幅余量，又避免了腔体过深导致的低频冗余；正面多层同心环槽一方面构成出声通道，另一方面在注塑成型时可以加强薄壳面的刚性，减少发声时壳体自身的共振杂音。侧置安装耳与圆柱主体一体化过渡，根部做了圆弧补强，能承受装配时的螺钉压紧力，防止耳片在反复拆装或设备振动中断裂。

　　这类尺寸的蜂鸣器常见于工控控制柜、家电控制面板、小型仪器仪表、门禁与报警装置中。在PLC控制柜里，它通常安装在门板或PCB旁，用来输出故障提示、按键反馈和运行告警；在家电产品中，可嵌入洗衣机、电磁炉、温控器面板，承担操作音与异常提醒；在便携式检测设备里，薄圆柱外形便于贴靠壳体内壁，通过正面栅格把声音传导到设备外侧。选型时结构工程师需要同时核对直径、厚度和安装耳孔位，确认它不会与周边电容、接线端子或外壳筋位发生干涉。

　　建模时需要重点处理几处边界：圆柱外圆与安装耳的相接曲面要保证连续，避免装配时刮伤导线或操作人员手指；正面同心环的槽宽和槽深要均匀，否则模具填充时容易出现困气或缩痕；中心孔与内部压电片的同轴度会影响发声一致性，三维装配中应把膜片、腔体、前盖的基准统一到圆柱轴线上。安装耳上的通孔需要根据螺钉规格预留间隙，若采用自攻螺钉固定，还要在孔周设计合适的凸台厚度，保证锁附后不出现发白开裂。

　　实际布线方面，蜂鸣器底部或侧面通常留有引脚或焊盘位置，结构建模时要在腔体周边预留导线折弯半径。若设备内部存在灌胶或喷三防漆工艺，还要确认出声孔区域不会被胶液覆盖，必要时在装配阶段增加贴膜保护。对于需要防水防尘的场合，可在出音面内侧附加防水透声膜，但这会改变腔体声学容积，设计初期就应把膜片厚度和压合空间计入16毫米的总厚度边界内。

　　从声学功能上看，压电式蜂鸣器依靠压电陶瓷片带动金属振动膜发声，腔体形状、出音孔面积和安装密闭程度都会影响声压级。正面同心环结构相当于在发声面前方形成若干环状通道，能够在保护内部振片的同时让声波向外扩散；中心孔则对准振片中央位移最大的区域，有利于提升中高频提示音的穿透性。结构工程师在整机布局时，不宜把蜂鸣器正面紧贴其他元件，应留出一定的出声空间，也不要让安装面把环形栅格完全封死。

　　该模型把外观轮廓、安装耳、出音栅格和中心孔等关键结构完整表达出来，可用于设备内部的干涉检查、安装孔位核对以及外壳出声孔的对位设计。在装配体中引用它时，建议以圆柱底面和轴线作为定位基准，先锁定蜂鸣器主体，再校验安装耳与螺钉、支柱之间的距离；若面板上需要开设出音孔，可直接参照正面同心环区域投影，保证设备外壳的开孔范围覆盖主要出声通道。这样处理后，蜂鸣器既能稳定固定，又能在有限空间内保持清晰、可靠的提示音输出。
