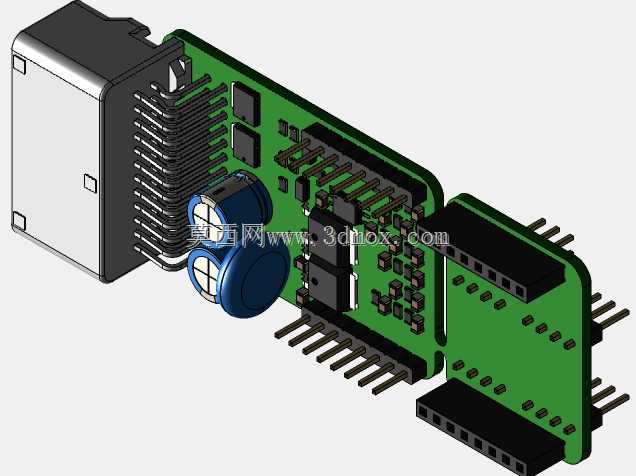

单缸发动机兼容型小型ECU控制板

　　这套小型电子控制单元的结构设计，核心围绕单缸动力装置的嵌入式控制需求展开，整体采用分体式电路板布局，将功率驱动、信号处理、接口连接三个功能区域做了物理分隔，避免大电流驱动回路对弱信号采集链路造成电磁干扰。从实际装车场景来看，这类控制单元多用于小型通用动力、越野摩托、微型发电机组、小型工程机械的单缸动力改造与配套，需要在振动幅度大、温湿度波动范围宽、周边电磁环境复杂的舱内空间长期稳定运行，因此结构设计上没有采用消费级电子设备的轻薄化思路，反而优先考虑接插件的锁止强度、板载元件的抗震冗余、安装固定的容错空间。

　　板载的功率元件区域紧贴散热鳍片结构，散热鳍片采用平行直齿造型，既可以在车辆行进过程中利用迎面气流完成被动散热，也能在封闭舱体内部通过自然对流带走功率管的持续发热量，不需要额外加装散热风扇，减少了故障点。直插式电解电容采用卧式贴板布局，元件本体与PCB板之间预留了缓冲间隙，焊接点处做了加宽焊盘处理，能够承受动力运行过程中的持续高频振动，避免长期使用后出现引脚脱焊、电容本体松动的问题。板间连接采用排针排母对插结构，两块功能板垂直拼接后形成L型布局，这种排布方式可以充分利用单缸发动机周边狭窄的不规则安装空间，不需要把所有元件都平铺在同一块大板上，大幅压缩了整体占用的投影面积。

　　接口部分全部采用带锁扣的接插件，线束对接后可以通过卡扣锁止，避免设备运行振动过程中出现接头松脱、信号中断的问题。接插件的引脚排布按照信号类型做了分区，动力供电、点火驱动、传感器信号、通讯接口分别布置在接插件的不同区段，布线时可以让强弱电线束分开走向，减少线束之间的信号串扰。PCB板的安装孔位全部布置在板边的结构加强区域，孔位内嵌金属衬套，锁附安装螺丝时不会对玻纤板造成应力挤压，同时安装孔的位置公差预留了0.2mm的调整余量，适配不同安装支架的加工误差，降低现场安装的对位难度。

　　从安装边界来看，这套控制单元的整体外轮廓方正，没有突出的易损元件，散热鳍片的最高面与电容的最高面保持齐平，外壳扣合后内部不会出现元件干涉，外侧的屏蔽外壳可以直接覆盖整个板体，既能够阻挡外界的电磁干扰，也可以避免板上的高压点火驱动信号对外辐射影响其他车载电子设备。外壳与电路板之间预留有均匀的间隙，后续可以做三防涂覆或者灌封处理，适配多尘、高湿、有油污的使用场景。

　　设计过程中没有盲目追求元件的高密度贴装，反而在功率回路与信号回路之间预留了足够的爬电距离，高压驱动区域的走线宽度全部按照持续载流量的1.5倍冗余设计，即使在夏季高负荷连续运行的工况下，走线温升也能控制在合理区间。板上的固定孔与重型元件之间都设计有铜皮连接加强区，把元件的受力直接传递到安装固定点，而不是让PCB板材本身承受长期振动应力。两块拼接板的对插排针周围预留了涂胶固定的空间，组装完成后可以在排针缝隙处打防震胶，进一步提升板间连接的可靠性。

　　这类控制单元不需要复杂的配套安装支架，仅通过四个板边安装孔就可以直接固定在发动机周边的平整安装面上，L型的布局让出线方向可以同时适配两个不同朝向的线束走向，不用额外做线束转接头。整体结构没有采用特殊定制的异型零件，所有散热结构、接插件、安装孔位都符合通用车载电子的规范，不管是小批量试制装车，还是后续的批量生产维护，都有很高的零件互换性，现场检修时可以直接拆分两块功能板，单独更换故障区段，不需要整体替换整个控制单元。
