施梅萨尔NDRZ50RT急停按钮结构

　　在各类自动化生产线、机床操作站、输送设备、包装机械和仓储物流装备中，急停按钮往往是人机交互界面上最醒目的安全元件。施梅萨尔NDRZ50RT这类蘑菇头急停按钮的核心任务，是在人员误进入危险区域、设备动作异常或工艺过程失控时，让操作者能够以最快速度拍下按钮，切断动力回路或触发安全控制系统，使设备进入安全停止状态。与普通启动、复位按钮不同，它必须具备明确的按压反馈、可靠的保持机构和易于识别的外观，红色大直径蘑菇头正是为了在紧张工况下无需精确定位即可操作。

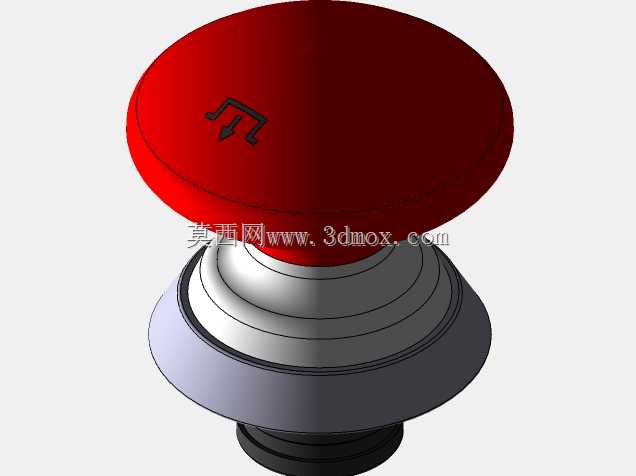

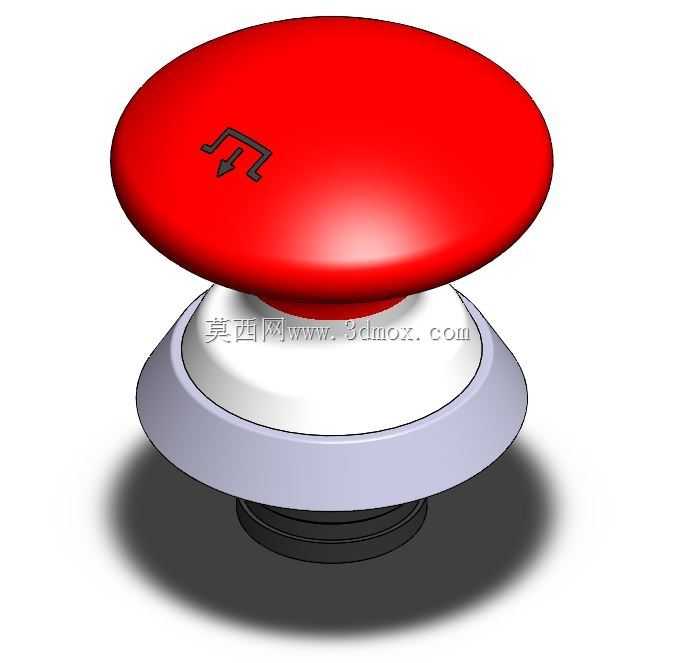

　　从结构设计角度看，该模型将按钮分成红色操作帽、白色过渡环、浅灰色安装基座和黑色连接颈部几个层次。红色帽体采用宽大的圆盘形轮廓，表面带有急停符号，边缘做圆弧过渡，既增大手掌接触面积，也避免尖角在拍击时造成不适。帽体下方的白色环带形成视觉分层，使红色操作区与安装面之间有明显边界；浅灰色基座承担面板贴合与固定功能，底部黑色圆柱段则对应按钮本体、触点模块或锁紧机构的安装空间。这样的分层不仅服务于外观识别，也对应真实产品中操作头、密封件、固定螺母和触点单元的装配关系。

　　设计这类按钮时，首先要考虑操作力与行程的平衡。行程过短会增加误触发概率，行程过长则影响紧急情况下的响应速度；操作力过小可能因轻微碰撞导致停机，过大又会使拍击不到位。蘑菇头直径通常需要覆盖成年人手掌的局部接触面，使操作者在视线偏离或佩戴手套时仍能准确触发。按钮表面的急停标识采用凹陷或印刷方式呈现，模型中以符号形式保留，便于在渲染和装配评审时检查标识位置是否被周边护圈、标牌或操作箱边缘遮挡。

　　安装边界方面，急停按钮常布置在操作面板、悬挂按钮站、设备立柱或防护门上。基座直径决定了面板开孔周围需要预留的平整区域，底部圆柱段长度则关系到面板厚度、螺母锁紧空间以及后部触点模块的堆叠尺寸。进行三维布局时，不能只把按钮当作一个平面图标，而应在面板背面预留接线、插拔和维护空间；若按钮附近存在防护罩、折弯边或线槽，还要检查拍击动作是否会被干涉。对于需要满足安全距离的工位，按钮高度、触达范围和周边障碍物同样需要纳入人机工程校核。

　　该按钮的实际用途并不只是“断电”。在不同安全回路中，它可能连接安全继电器、安全PLC或接触器组，实现停止类别0或停止类别1的控制；按下后机构保持锁定，旋转或拉拔才能复位，可防止设备因振动或误碰自动恢复。模型虽然展示的是外观结构，但在设备选型阶段，它能帮助工程师确认按钮头型、颜色、安装方式和面板视觉效果，也能用于操作箱开孔位置、按钮间距和护圈高度的干涉检查。

　　建模时需要重点控制几个特征：蘑菇帽的曲面饱满度与拔模方向，基座与面板贴合面的平面度，底部圆柱与标准安装孔的同轴度，以及各层之间的台阶关系。红色帽体若采用圆角厚壁结构，渲染时应体现塑料件的光泽和边缘高光；白色环带与灰色基座之间的分界线要清晰，否则装配后会显得层次混乱。底部黑色部分不宜过度简化，因为它直接影响工程师对背部安装空间的判断。

　　在设备现场，急停按钮周围通常要求无遮挡、颜色对比强烈，并避免与普通启停按钮混淆。将该三维模型放入整机数字样机后，可以从操作者站位、检修通道和吊装视角检查按钮是否可见、可及，是否会被物料托盘、管线或安全门边缘挡住。对于多工位设备，还可以复制该按钮模型到不同操作站，统一面板开孔尺寸和安装高度，减少后期钣金加工与装配返工。

　　总体而言，这一急停按钮模型的价值在于把安全规范、人机工程和结构安装整合到一个可视化零件中。它不是复杂传动件，却直接关系到设备安全等级和操作效率；外形看似简单，但帽体尺寸、基座边界、保持机构和安装空间都需要严谨表达。通过三维模型提前确认这些细节，能够让电气控制、机械结构和工业设计在同一平台上协同，避免在样机阶段才发现按钮难触及、开孔冲突或视觉识别不清等问题。
