射频设备用500W法兰片式氧化铍电阻

　　在射频发射机、功率放大器、测试负载与高频通信设备中，终端或匹配回路往往需要一只能够长期耗散较大功率、同时保持阻抗稳定的片式电阻。这类器件不同于普通信号级贴片电阻，它既要承受连续波或脉冲功率带来的热负荷，又要在较高频段下控制寄生参数，避免因引线电感、安装电容造成驻波恶化。法兰片式结构正是为解决这一矛盾而形成的成熟封装形式。

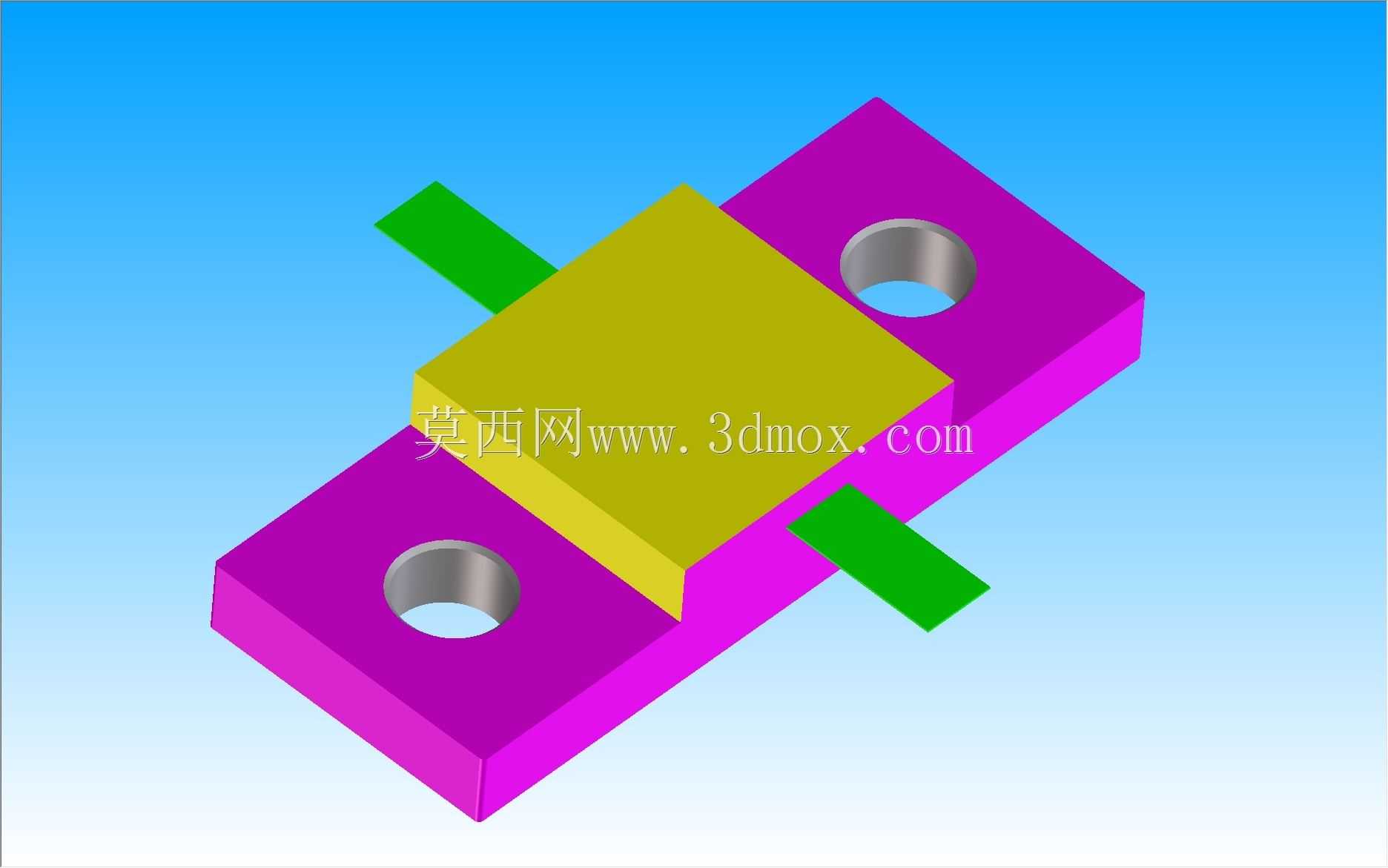

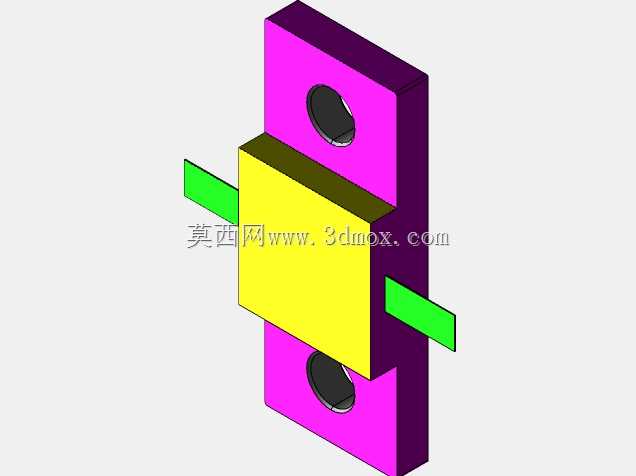

　　从模型呈现的几何关系看，器件主体由中部电阻体与两侧带安装孔的法兰翼组成。中部方块为电阻核心区域，承担功率耗散；两侧紫色法兰向外延展，并各设一个圆形通孔，用于螺钉压紧到机箱、散热块或接地铜排上。这种布局使热流不必集中在狭小焊点，而是通过法兰底面与安装面直接传导，热阻显著低于仅靠引脚散热的小型封装。两片绿色导电片从电阻体侧向引出，作为电气连接端，其宽度和厚度兼顾载流能力与高频电流路径，减少不必要的弯折和环路面积。

　　设计这类电阻时，工程师首先要确定安装边界。法兰孔距决定了它在散热器上的占位，孔径则需匹配所选螺钉规格；若孔位过小，装配时容易与相邻电容、电感或屏蔽壁发生干涉；若孔距过大，则会浪费射频板卡空间。模型中两侧翼片对称展开，中部电阻体抬升于法兰平面之上，既保证底面贴合，又为焊点、绝缘间隙和清洗工艺留出空间。实际选型时，还需结合安装面平面度、螺钉扭矩和导热界面材料厚度综合评估，不能只看标称功率。

　　功率额定值与散热条件强相关。500W等级的片式电阻在自然对流条件下很难达到满功率，通常需要金属底座、风冷或液冷板辅助。氧化铍陶瓷具有较高导热率，适合作为高频大功率电阻的基底材料，可把电阻膜产生的热量迅速传向法兰；但在结构建模中，材料差异并不会改变外形，却会影响装配时对绝缘、接地和热膨胀匹配的处理。法兰与散热器之间若存在翘曲或气隙，局部热点会使电阻膜温度超过允许值，长期运行后阻值漂移甚至烧毁。

　　射频应用对寄生参数极为敏感。引出端越短、越宽，串联电感越小；法兰接地越连续，高频回流路径越稳定。该模型采用侧向短引出片，目的正是缩短电流回路，使器件在较宽频带内接近理想电阻特性。在功放输出级，它可作为吸收电阻、平衡电阻或终端负载；在耦合器、环行器和天线匹配网络中，它又承担能量泄放与阻抗改善作用。若把它布置在靠近功率管的位置，还要考虑周围磁场对电阻膜的影响，避免与大电流走线平行过长。

　　建模过程中，中部电阻体、法兰翼和引出端应分实体管理，便于后续赋材质、做热仿真或生成工程图。安装孔需保留真实倒角或沉台特征，因为在装配体中，螺钉头与法兰表面的间隙会影响维修工具可达性。底面作为关键基准面，应与安装板顶面建立贴合配合；两个孔位通常采用一侧主定位、另一侧浮动的方式，以吸收加工误差。若设备存在振动或温度循环，还需在螺钉处增加防松措施，并核对法兰材料与散热器材料热膨胀系数差异，防止长期循环后接触压力下降。

　　这类器件的外形虽不复杂，但边界条件集中：电气上要低寄生、低驻波，热设计上要低结壳热阻，结构上要便于螺钉装配和自动化贴装或手工装联。三维模型准确还原了中部电阻体、双侧法兰孔、侧向引出片的相对位置，可直接用于机箱堆叠检查、散热器孔位规划、射频链路布局和装配干涉验证。对结构工程师而言，它不是一个简单方块，而是连接电气性能、热管理和机械安装的关键接口件；在布局早期把其安装空间、禁布区、走线宽度和接地范围一并考虑，才能避免样机阶段因发热、驻波或装配冲突反复改版。
