马布奇540规格直流有刷驱动电机

　　在小型电动执行机构、桌面级自动化模组、消费级动力设备的结构开发流程里，动力源的选型与空间匹配往往是决定整机布局合理性的核心环节，很多设计人员在方案初期会遇到标准件三维模型缺失、安装边界与实际采购件存在偏差的问题，直接导致后续装配干涉、固定孔位错位、输出轴对接偏差等一系列工程问题。这款对应马布奇540尺寸规格的直流有刷电机三维数模，正是面向这类结构设计场景搭建的高精度占位模型，能够在方案设计阶段为工程师提供完全贴合实物的空间参考，无需等待实物样件到货即可完成整机的布局校验与装配模拟。

　　从实际应用场景来看，540规格直流电机是小型动力领域应用极广的标准件品类，常见于小型电动工具的动力输出端、桌面机器人的行走驱动单元、智能小车的动力模组、小型水泵与气泵的驱动源、家用电动器具的执行端，甚至在很多航模、遥控模型的动力系统中也能见到同规格产品的身影。这类电机的优势在于额定电压区间覆盖宽，从6V到12V区间均有成熟的量产方案，输出扭矩能够满足多数轻载传动场景的需求，同时标准化的外形尺寸让不同厂商生产的同型号产品具备极强的互换性，设计人员无需大幅修改机身结构即可完成不同供应商物料的替换，大幅降低供应链的适配成本。

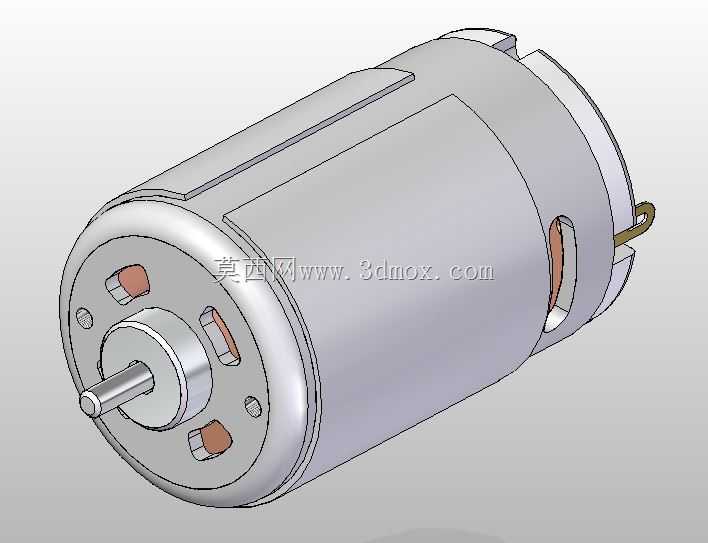

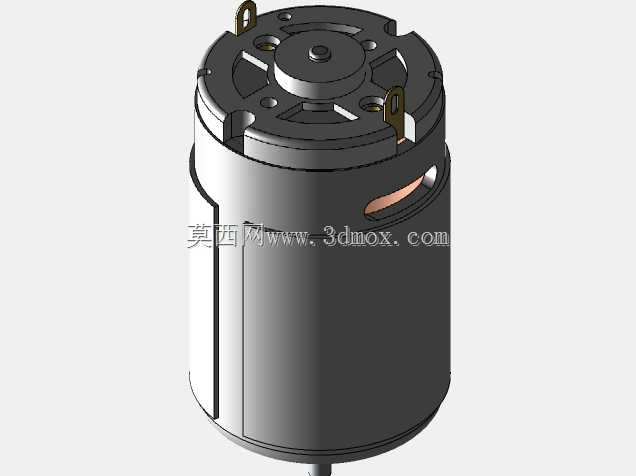

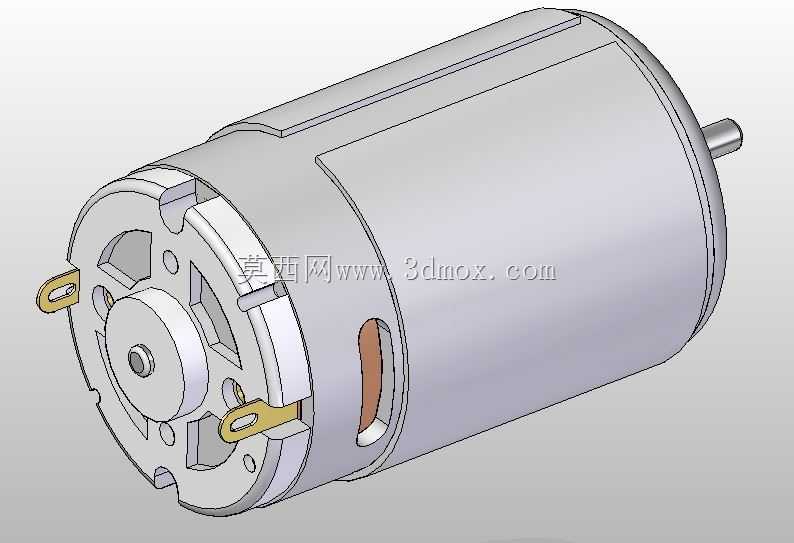

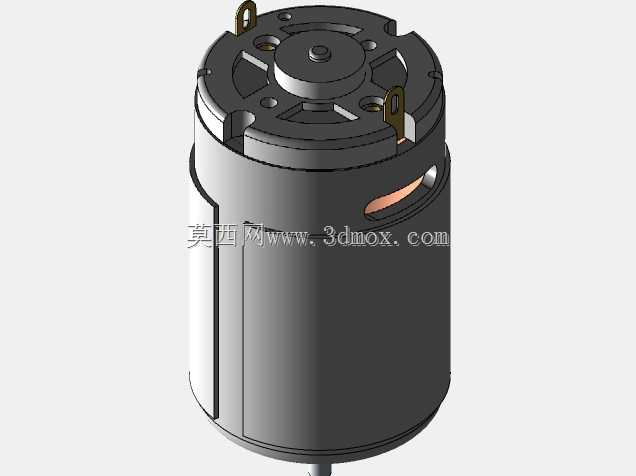

　　该三维模型完整还原了540直流电机的全部结构特征：主体为圆柱形金属机壳，表面还原了量产件的扣合接缝与壳体圆角，机壳端面预留了对应的安装定位特征，能够匹配标准的电机固定支架与安装座；输出端为金属光轴，轴径与伸出长度完全符合540规格的通用尺寸标准，可直接对接联轴器、齿轮、带轮等传动零件，在三维装配环境中能够直接完成传动链的干涉校验；尾端的端盖结构完整还原了电刷安装位、散热缺口以及两个供电接片，接片的开孔尺寸、间距与折弯角度均与实物一致，设计人员可以直接在数模中完成接线端子的布局规划，避免后续生产中出现接线空间不足、端子与周边结构磕碰的问题。

　　在设计思路层面，这款数模没有追求内部电磁结构的功能性还原，而是将建模重心完全放在外部装配边界的精准度上——对于整机结构设计人员而言，电机内部的绕组、磁钢、换向器属于供应商管控的成品范畴，设计阶段不需要对内部结构进行修改，真正影响整机设计的是电机的外轮廓尺寸、安装点位、输出轴参数以及接线端位置。模型在这些关键尺寸上做了1:1的还原，所有配合面的公差预留逻辑也符合常规机械设计的规范，比如机壳与安装座的配合间隙、输出轴与传动件的配合公差区间，都可以直接作为结构设计的参考依据，大幅减少样件试制阶段的修改次数。

　　从安装边界来看，540规格电机的圆柱形机身直径、机身总长度、输出轴长度与直径、尾部接线端的外伸尺寸均遵循行业通用的标准规范，模型完整呈现了这些边界参数：机身的圆柱面可以匹配对应的弧形固定座或者卡箍式安装结构，端盖上的定位缺口能够实现电机的周向防转，避免动力输出过程中电机壳体出现跟转的问题；两个供电接片位于尾端端盖的侧面，间距符合标准接插件的适配要求，无论是采用焊接接线还是插片式端子连接，都能在数模中预留出足够的操作空间。在进行整机布局时，设计人员可以直接将该模型导入装配体，提前规划电机周边的走线空间、散热通道以及拆装维护空间，比如在设计电动工具外壳时，可以依据模型的外轮廓直接做出内腔的让位结构，同时在尾端预留出电刷维护的操作缺口，在机身侧面预留散热孔的位置，让产品的结构设计更加贴合实际生产与使用需求。

　　对于传动系统设计而言，该模型的输出轴基准完全符合标准，可以直接在装配环境中匹配减速齿轮箱、同步带轮、联轴器等部件，校验传动系统的同轴度与轴向间隙，避免出现轴长不足、传动件与电机端盖干涉等常见问题。很多新手设计人员在选型初期往往只关注电机的电气参数，忽略了机械安装尺寸的匹配，等到样机装配时才发现电机无法装入预设仓位，或者接线端被其他结构挡住，不得不重新修改模具或者结构件，造成开发周期与成本的浪费，而使用精准的电机三维数模在设计前期完成全流程的装配校验，能够从根源上规避这类问题。

　　此外，该模型的外观细节也还原了量产电机的工艺特征，比如机壳表面的拉丝质感、端盖的冲压分型线、接片的镀层特征，在做产品渲染或者方案展示时，能够直接用于整机的效果呈现，不需要额外对电机模型进行外观处理。对于需要做产品爆炸图、装配工艺动画的场景，该模型的结构分层也符合拆解逻辑，可以直接用于生成装配指导资料，帮助生产线作业人员快速理解电机的安装方式与配合关系。
