小型直流行星减速动力单元结构设计

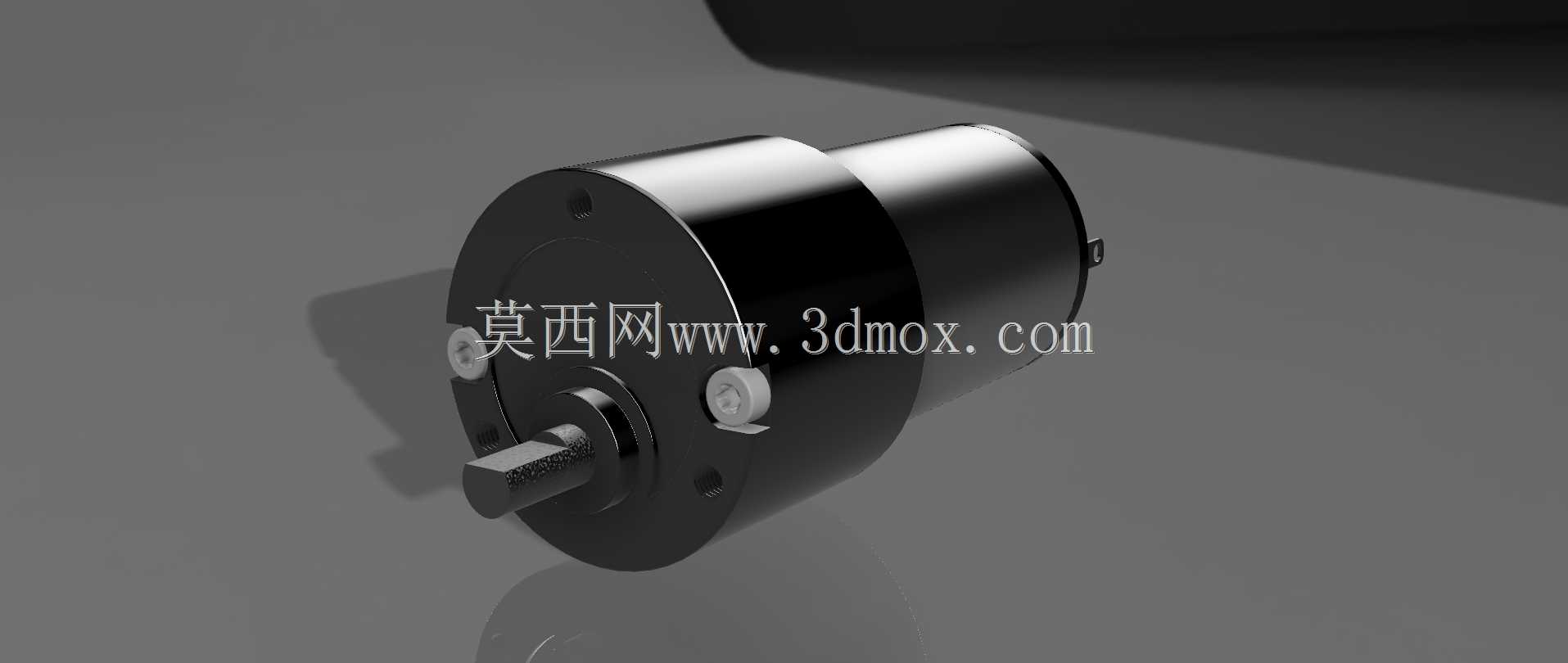

　　在桌面级自动化输送线、智能储物柜锁控机构、小型医疗样本推送装置这类安装空间局促的设备里，动力源的选型往往卡在扭矩、体积与安装兼容性三者的平衡点上。这款带前置减速箱的一体式直流动力部件，正是针对这类紧凑安装场景完成的结构建模，整个模型把驱动电机、减速级、输出轴、安装定位面整合在同一轴线上，没有额外的外置支架或联轴器冗余，能直接嵌入设备的预留腔体内。

　　从实际使用逻辑来看，裸直流电机的空载转速通常偏高，输出扭矩不足以直接驱动带负载的摆臂、滚轮或锁舌，前置的减速箱体通过内部齿轮组完成转速折减与扭矩放大，让输出轴的工作转速落在多数低速执行机构的适配区间，同时避免电机长期堵转或过载运行。建模过程中，减速箱与电机主体的衔接止口做了同轴度约束，两者装配后不会出现外圆错位，既保证内部齿轮的啮合间隙均匀，也让整机外圆可以直接作为径向安装定位基准。

　　输出端采用扁位轴结构，而非普通光轴，配套的同步轮、摆臂或联轴器可以通过紧定螺钉直接锁在扁位上，传动时不会出现轴与轮毂之间的相对打滑，省去了额外加工键槽的成本。输出轴的伸出长度经过适配校核，既能够满足常规连接件的装配深度，又不会因为伸出过长导致径向载荷下的轴端挠曲，影响齿轮啮合精度。轴根部与箱体衔接处预留了轴承位的建模空间，实际生产中可在此处装配含油轴承或滚珠轴承，承受径向与轻微轴向载荷。

　　整机的安装边界围绕圆柱主体设计，减速箱端面上预留了两个对称的安装孔位，既可以通过端面螺丝直接锁附在设备立板上，也可以配套弧形抱箍夹持电机圆柱外壳完成固定，两种安装方式适配不同的设备结构。建模时对安装孔的中心距、孔深以及螺丝头沉孔空间都做了干涉检查，确保常用规格的自攻螺丝或机牙螺丝可以完全锁入，不会出现螺丝头顶到内部齿轮或电机绕组的问题。电机尾部的出线位置也做了结构避让，尾部端盖略小于主体外径，设备腔体上对应位置只需开出小尺寸过线孔即可，不会因为尾部凸台占用额外安装空间。

　　从功能特性上看，一体式结构的优势在于传动链全部封闭在金属或硬质塑料壳体内部，车间粉尘、轻微飞溅液体不会直接接触齿轮与电机换向器，日常维护无需额外加注润滑脂或清理传动接触面，适合长期免维护运行的自助终端、小型办公设备。模型的壳体分模线沿着电机与减速箱的衔接面布置，实际开模或机加工时，两个壳体零件可以分别加工后通过止口扣合，装配工艺简单，轴向定位依靠止口端面贴合即可保证，不需要额外的调整垫片来补偿齿轮间隙。

　　在选型适配阶段，工程师可以直接基于该三维模型完成设备腔体的干涉检查：把整机模型导入装配体后，模拟输出轴带动负载摆臂做全角度摆动，确认摆臂运动包络不会与腔体内壁、电路板或其他部件发生碰撞；同时可以直接提取安装孔位坐标，在设备板件上完成孔位预制，减少样机制作时的二次改孔工作量。模型的外圆尺寸、输出轴高度、尾部出线方向都按照常规小型减速电机的通用安装尺寸建模，既可以用于新设备的动力选型参考，也可以作为旧设备替换电机的安装比对模型，确认替换件的安装边界与输出轴尺寸完全匹配后再进行采购，避免实物到货后出现装不上、轴对不中的问题。

　　针对不同的负载工况，该结构还预留了一定的改型空间：如果设备需要更大的输出扭矩，可以在保持安装止口与输出轴尺寸不变的前提下，调整内部齿轮的模数与减速比，仅改变减速箱的轴向长度即可，外部安装孔位无需改动，设备端的安装结构可以直接沿用；如果对噪音控制要求较高，建模时可以将内部直齿轮替换为斜齿轮，通过调整齿轮参数降低啮合噪音，外部壳体结构同样不需要大幅修改。这种模块化的建模思路，让单一动力单元模型可以覆盖多类不同转速、扭矩需求的小型设备，减少重复建模的工作量，也方便后续系列化产品的参数化改型。
