立柱式风扇三速交流驱动电机

　　这类电机最常见的使用位置是家用立柱扇、台扇以及部分需要小功率送风的通风设备内部。它不是独立展示件，而是风扇总成里的动力核心，前端轴伸用于固定风叶，外侧壳体通过安装法兰与机头支架连接，尾部或侧向引出的电源线接入调速与摇头控制回路。实际运行中，电机需要同时承担风叶旋转和部分机构联动，因此结构上既要保证转矩输出，也要控制温升、振动和轴向窜动。

　　从功能上看，三速结构通常依靠绕组抽头或外部调速回路改变运行状态，不同档位对应不同转速与风量。低速档强调安静和连续运行，中速档用于日常循环送风，高速档则在短时间内提供较大风量。由于风扇负载以惯量和风阻为主，启动阶段不需要类似重载设备的大储备转矩，但对运行平稳性、噪声控制和长期发热控制要求较高。壳体上的散热槽、端部通风间隙以及绕组排布，都会直接影响连续工作后的温度分布。

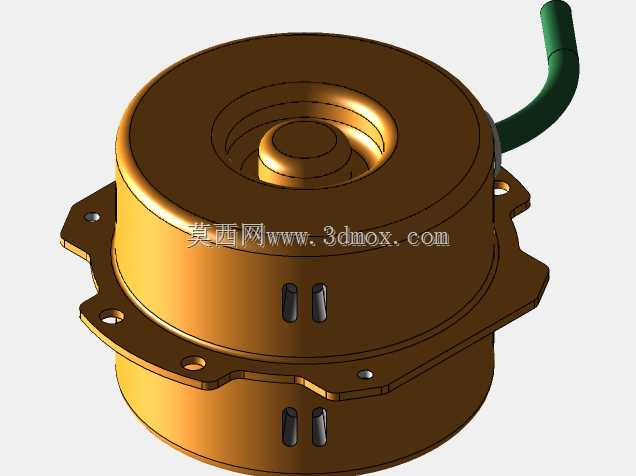

　　建模时不能只把它看成一个圆柱形外壳。整机由带安装耳的前端壳体、筒状机座、后端盖、出线护套、轴伸、紧固螺钉以及内部定子转子空间共同构成。外部法兰不是规则整圆，而是沿周向伸出多个安装耳，耳片上开有固定孔，用于与风扇支架或机头壳体对位。这个边界在整机装配中非常关键：若只按主体圆柱估算包络，后续布置网罩、后壳、摇头连杆和走线槽时很容易发生干涉。

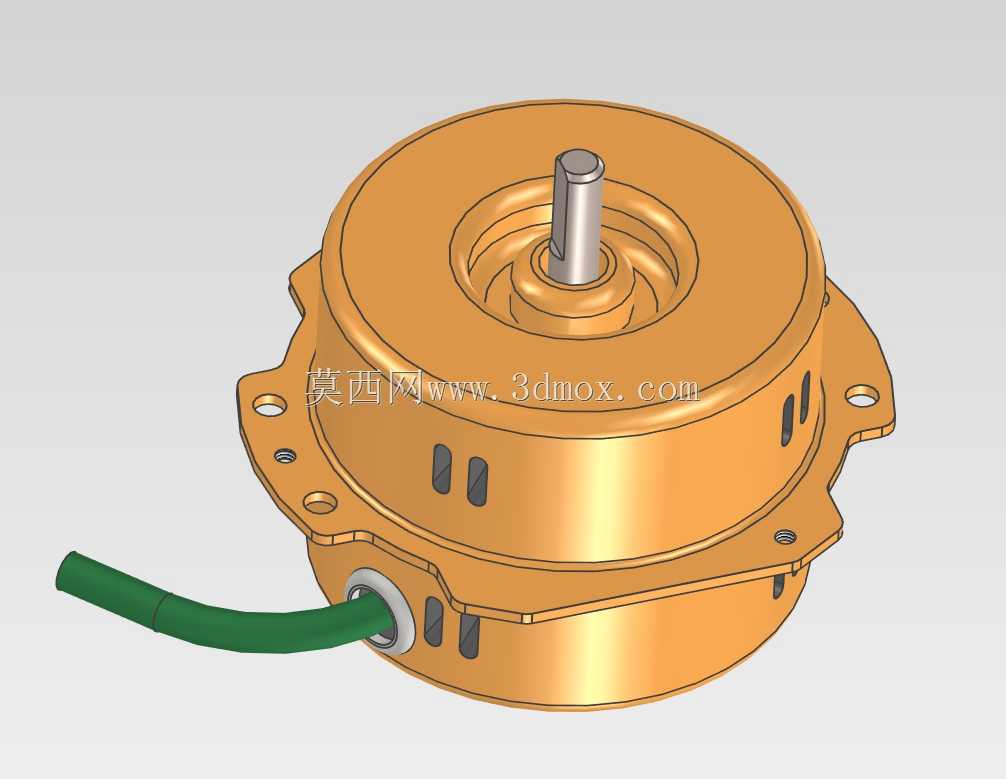

　　无安装法兰状态下，主体尺寸约为直径80毫米、高度62毫米，输出轴直径约8毫米。这个尺度决定了它适用于中小尺寸风叶，而不是大型工业壁扇或高静压管道风机。轴伸长度、轴端配合方式以及与风叶螺母的锁紧位置需要在装配模型中单独校核；即便外部壳体尺寸正确，若轴伸偏短或中心高不一致，风叶仍可能擦网或无法固定。安装耳的孔位分布也应按实际支架匹配，不能随意旋转角度，因为风扇后壳、走线方向和摇头机构往往具有唯一装配相位。

　　结构设计思路上，外壳采用包覆式金属壳体，既保护内部定子组件，也作为散热面参与热交换。侧面开槽可以增强空气流动，但开槽位置需要避开内部绕组端部和螺钉连接区，防止装配工具或异物进入。出线端使用弯曲护套保护电源线，避免风扇长期俯仰、摇头时线材在根部反复弯折断裂。端部螺钉用于固定前后壳体，其沉台深度和分布圆直径会影响外壳表面平整度，也关系到维修拆装时的工具空间。

　　在三维建模过程中，较合理的做法是先建立回转主体，再处理非对称的安装法兰和出线结构。主体圆柱、端盖台阶和中心轴可以通过旋转特征快速成型；安装耳、散热槽、螺钉孔和出线护套则需要单独拉伸、切除或曲面处理。内部虽然不必把每一层漆包线都完全还原，但定子、转子、轴承位和绕组端部的占位空间应保留，这样在做整机干涉检查时才能判断壳体壁厚、螺钉长度和端部间隙是否合理。

　　对于设备选型人员，这个模型的价值不只在外观，而在于提供了真实的安装边界。把它放入风扇机头总成后，可以同步检查风叶中心与网罩中心是否重合，电机外圆与后壳之间是否留有散热距离，电源线是否会被俯仰支架夹住，安装耳孔位是否与塑料件立柱一致。对于结构工程师，这类逆向模型还能用于对比不同功率风扇电机的壳体差异，例如法兰形状、轴伸长度、散热孔面积和出线方向，从而判断哪些尺寸属于通用平台，哪些需要重新开模。

　　实际装配中还要考虑动平衡与公差。风叶锁紧后，旋转件的微小不平衡会通过轴和轴承传递到壳体，再经安装耳放大为整机抖动。因此模型中的轴承室、轴肩和端盖配合面应保持较高同轴度，安装耳底面也应形成稳定支撑面。若法兰平面翘曲或螺钉锁紧顺序不当，可能造成端盖偏心，轻则噪声增大，重则轴承发热。三维阶段虽然不能替代样机测试，但通过保留这些配合面和装配基准，可以提前发现结构上的不合理之处。

　　从散热角度看，风扇电机自身处于风叶后方的气流区域，外壳表面能够被部分气流扫过，但电机尾部、出线侧和安装耳背面往往存在流动死区。把散热槽布置在靠近气流路径的位置，比单纯增加槽数更有意义。若设备用于湿热环境，还需要在壳体接缝、出线孔和端部螺钉处考虑绝缘与防潮，避免长期运行后积尘吸湿引起漏电或轴承锈蚀。

　　这个模型适合用于风扇整机结构布局、教学演示、维修测绘参考以及小型交流电机方案对比。它的外形并不复杂，但包含了电机类产品常见的工程约束：回转主体与非对称安装结构并存，电气出线与机械固定相互制约，外部尺寸必须服务于内部电磁和轴承布局。把这些约束在三维数模中表达清楚，比单纯追求渲染效果更能支持后续设计落地。
