双伺服直驱压装压力机结构设计

　　这套双伺服直驱压力机的结构方案，核心面向精密压装、小吨位成型以及零部件装配工位的实际需求。在3C电子小件压合、微型轴承压入、连接器端子装配、小型五金件铆接等场景里，传统气动压机存在压力波动大、行程重复精度不足的问题，普通液压压机又有油路维护繁琐、响应滞后、能耗偏高的短板，而双伺服直驱的构型恰好能在这些工位上平衡精度、响应速度与可控性。

　　从结构逻辑来看，整机采用立式C型开式机身布局，底部为整块安装基座，既承担压装反力，也提供与工作台面或工装夹具连接的基准面。立板部分作为主要承力构件，正面布置压头滑台的运动导向区域，上部集成两套伺服驱动单元。两套伺服电机并非简单冗余备份，而是通过直驱传动链共同作用于压头执行端，可根据工艺需求分配出力，在小行程快速趋近阶段双驱同步提速，在压合保压阶段协同输出稳定压力，相比单伺服同吨位机型，驱动单元的体积与安装高度更易控制，整机刚性分布也更均衡。

　　直驱设计取消了传统压机中常见的飞轮、离合器以及复杂的中间减速换向机构，传动链长度大幅缩短，反向间隙与传动累积误差随之降低。伺服电机的扭矩可直接转化为压头的轴向压力与位移控制量，配合压力传感器与位移检测元件，能够实现压装过程的全闭环控制：压头下行速度可分段设定，接触工件前快速空程进给以提升节拍，接触后自动切换低速压合，到达设定压力或位移位置后精准保压，保压时长与压力曲线均可按工艺调整。这种控制特性对过盈装配类工序尤为重要，可有效避免因压力过大造成的工件压溃、裂纹，或压力不足导致的配合松动。

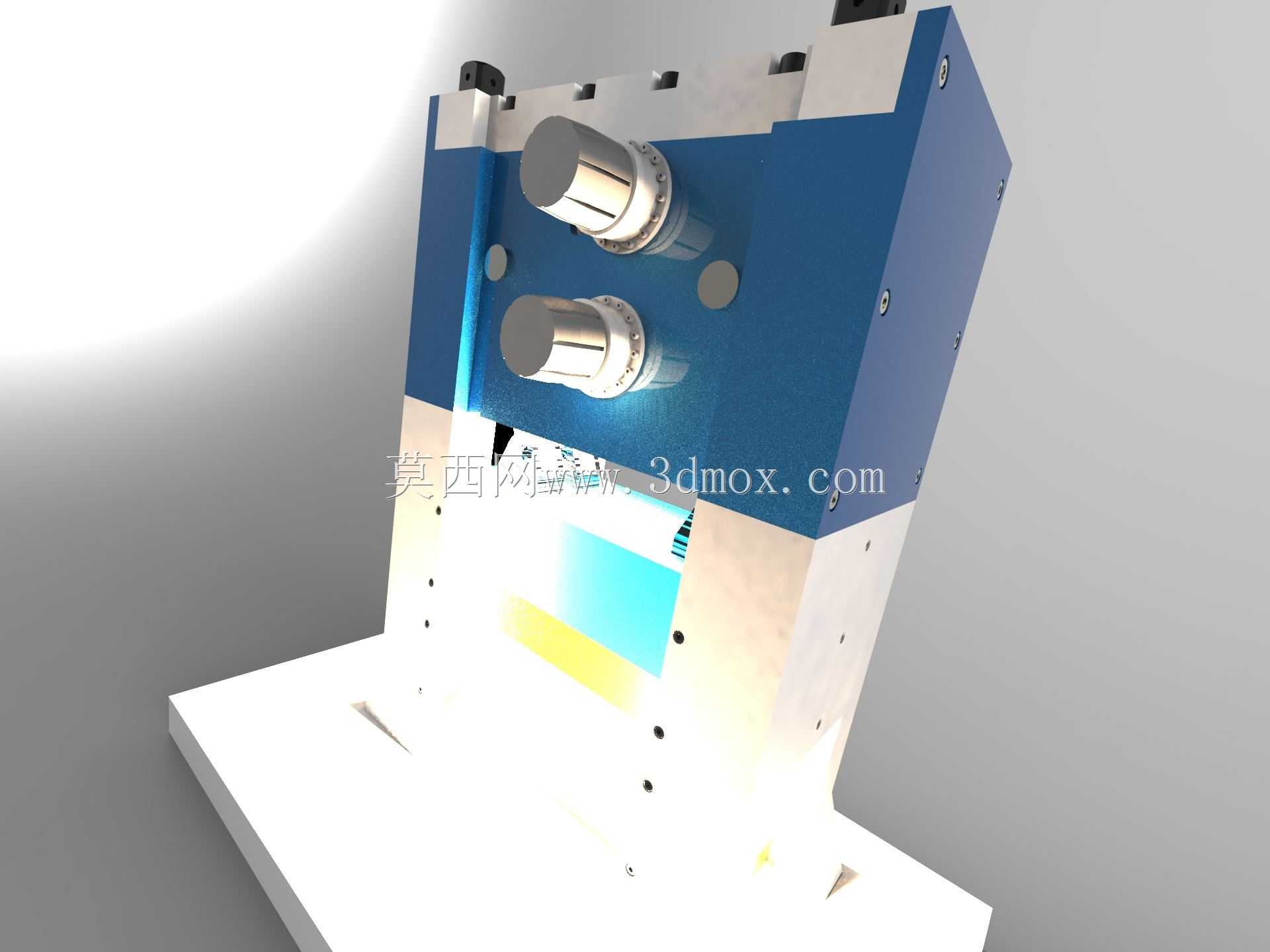

　　机身外形以规整的立式块体为主，基座向前后方向延伸出足够的支撑跨度，可抵消压装时的倾覆力矩。上部驱动模块集中布置在立板后侧与顶部，既缩短传动路径，也让整机重心落在基座支撑范围内。立板正面预留了多组安装孔位与调节槽，用于固定直线导轨、行程限位组件以及外部防护盖板；侧面的圆形元件为驱动端的连接与锁紧部位，周边分布的定位销孔与螺栓孔保证了驱动单元与承力立板之间的装配同轴度。

　　在安装边界方面，底部基座平面需要与设备工作台或铝型材机架台面贴合，安装时应保证基座平面的平面度，避免强行锁紧造成机身变形。机身前方需预留工件上下料空间，左右两侧要留出伺服电机接线、散热以及维护拆装的操作距离，后侧则需考虑线缆走线槽与电控系统的布置位置。压头下端面预留标准工装接口，可更换不同规格的压头、吸嘴或夹具，以适配销钉压入、塑胶件热熔压合、钣金件铆点成型等不同工序。

　　导向部分采用沿压头运动方向布置的直线导向副，承担压装过程中的侧向力，保证压头上下运动的直线度。双电机输出端通过同步传动结构汇合至压头滑台，设计中需要重点控制两根输出轴的同步性，以及传动汇合处的受力对中，避免偏载造成导向面异常磨损。机身立板与基座之间采用定位销加螺栓的连接方式，既保证装配时的位置精度，也能在长期承受交变压装力后维持整体刚性。

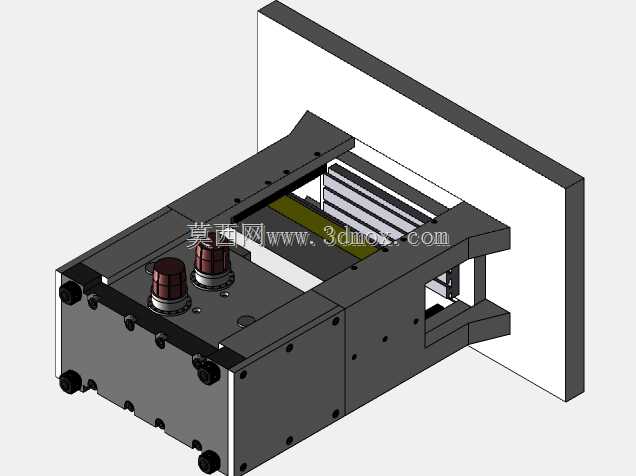

　　从建模细节上看，各板块的厚度、螺栓孔分布以及电机安装位都按照实际装配关系搭建，承力部位的圆角与加强结构也有所体现。这种结构不仅适合作为压力机本体设计的参考，也可直接用于自动化产线中压装工位的布局校核：工程师可在三维环境中模拟工件送入、压头下行、工装避让以及出料的完整动作，检查机身与周边输送线、机械手、检测机构之间是否存在干涉，同时评估压装反力对机架整体变形的影响。

　　该构型兼顾了紧凑占地与精密压装能力，没有多余的外置液压站或庞大的飞轮机构，设备外观整洁，后期维护点主要集中在导向副润滑、电机接线紧固以及压头工装更换上，适合集成到半自动工作台或全自动装配线中。对于需要稳定压力位移曲线、频繁切换压装参数的多品种小批量生产场景，这种双伺服直驱方案在结构可控性与工艺扩展性上都具备明显优势。
