立式手动易拉罐与塑料瓶挤压回收装置

　　该装置面向生活垃圾分类点、废品回收站、社区回收角、小型加工车间及家庭储物间等场景，用于对铝制易拉罐、马口铁罐、PET塑料瓶等轻质中空容器进行压缩减容。待处理物件投入后，通过手动施力使压头沿导向方向下行，将原本占据较大体积的罐体或瓶体压扁，降低堆放和转运过程中的空间占用，也便于后续捆扎、装袋与集中运输。与电动液压设备相比，这种手动结构更适合处理频次不高、场地受限或无需大吨位输出的场合，维护点少，操作路径直观。

　　整体采用立式框架布局，主体由两根纵向承力构件、底部承载平台、上部横梁、可滑动压头及手动驱动部件组成。底部平台设置定位区域，使罐瓶在受压前能够保持基本直立，避免侧向滑移；两侧立柱承担压合过程中的弯曲与拉伸载荷，并通过紧固件形成封闭受力回路。压头与立柱之间设置导向接触面，使下行运动保持稳定，减少偏载造成的卡滞。顶部设置握持或操作部件，操作者可借助杠杆原理放大输入力，在不需要外部动力的情况下获得足够的压缩行程。

　　从结构设计思路看，该方案优先考虑制造可行性与使用可靠性。框架零件多采用板件和型材组合，焊接与螺栓连接并用：主要承力焊缝布置在载荷传递直接的位置，可拆卸部位则用于安装、调整和维护。压头工作面保持平整，边缘做适当限位，防止压扁后的材料向外挤出；底座开设漏液或排屑空间，便于处理残留液体或碎屑。侧面可见的轴销、紧固件和加强板，说明模型对传力路径进行了明确表达，尤其在顶部操作区、压头连接区和底部支撑区均设置了局部加强，以适应反复加载工况。

　　功能特性上，设备不依赖气源、电源或液压站，部署位置灵活；立式结构占地较小，适合靠墙放置或布置在回收通道旁。手动操作使压缩速度可控，遇到异形瓶罐时可随时停止并调整位置。对于铝罐这类易屈服材料，较小的行程和压力即可实现明显减容；对于较厚的铁罐，则可通过多次施压或预整理后获得稳定压缩效果。装置还可在压头或底座表面增加防滑纹路、定位凹槽或排液槽，以进一步提升实用性。

　　外形与安装边界方面，模型呈现窄高型轮廓，宽度主要由两侧立柱外沿决定，深度由底座和压头尺寸决定，高度则包含顶部操作空间。实际布置时，除设备本体投影外，还需在前方预留取放物料和手动操作的空间，在上方保留手部或杠杆运动余量，避免与墙面、货架或其他设备干涉。底座应放置在平整、坚硬的地面上；若用于高频回收点，可通过地脚螺栓或配重方式固定，以减小操作时的晃动。维护边界主要集中在导向接触面、销轴连接处和紧固件，定期检查变形、松动和磨损即可保持稳定工作。

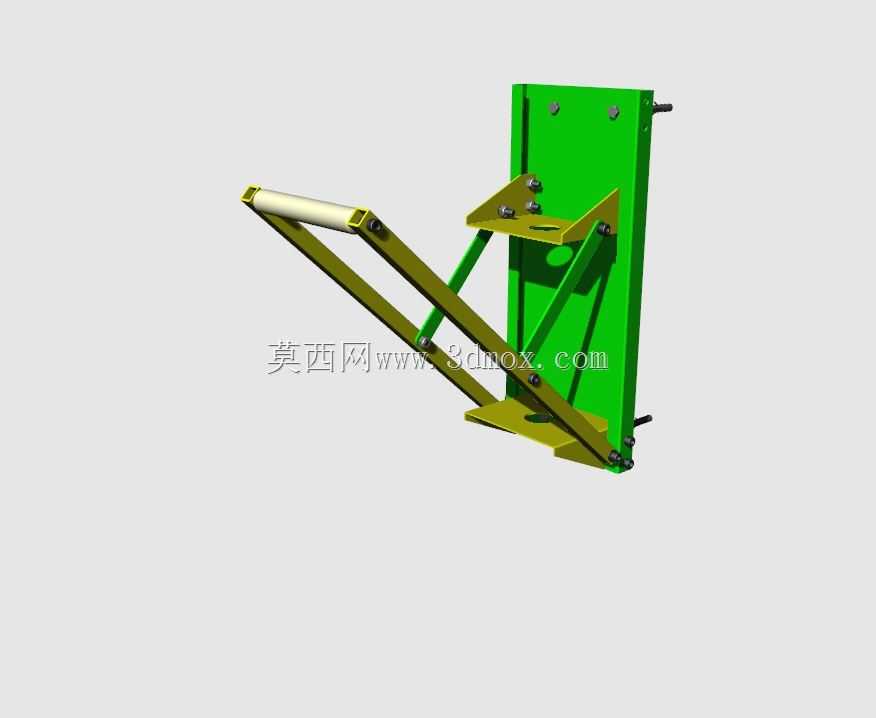

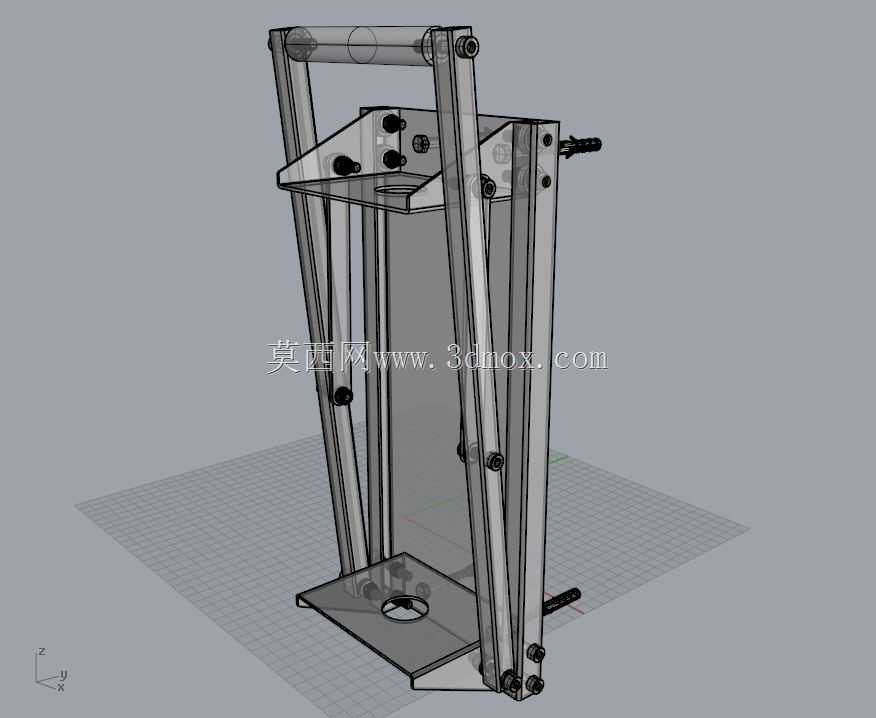

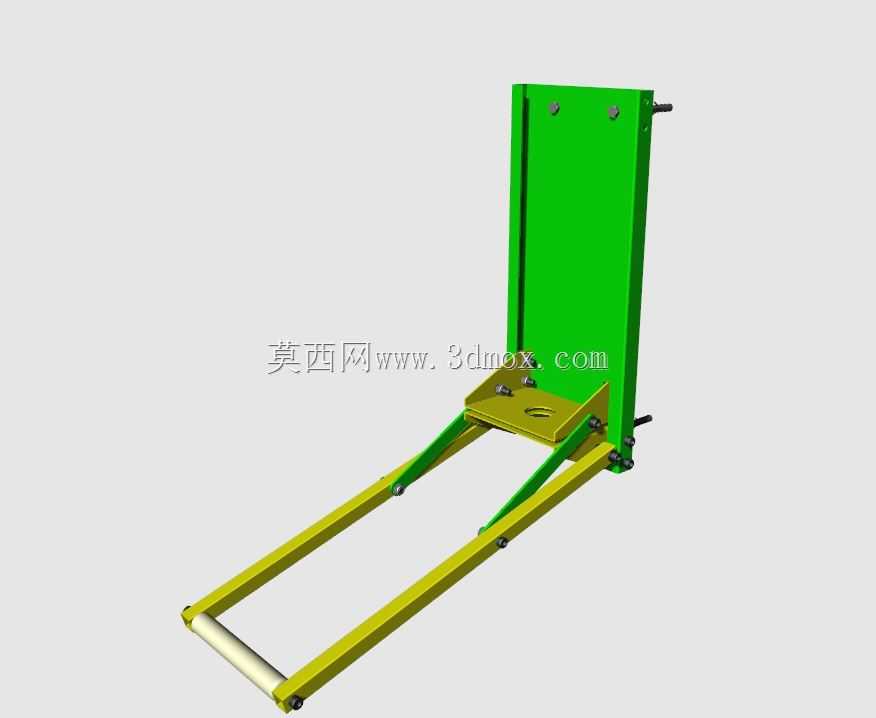

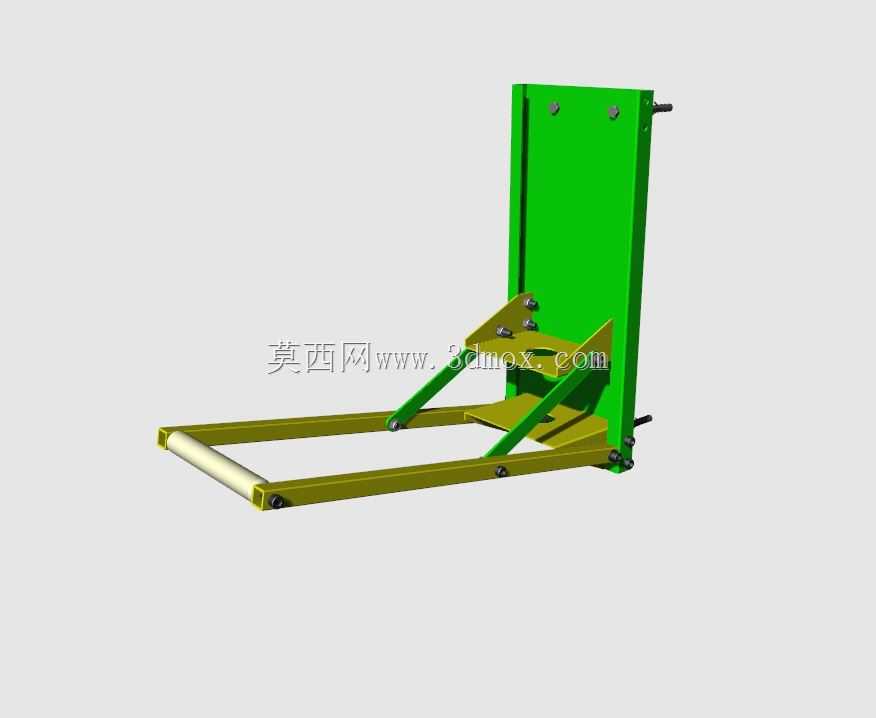

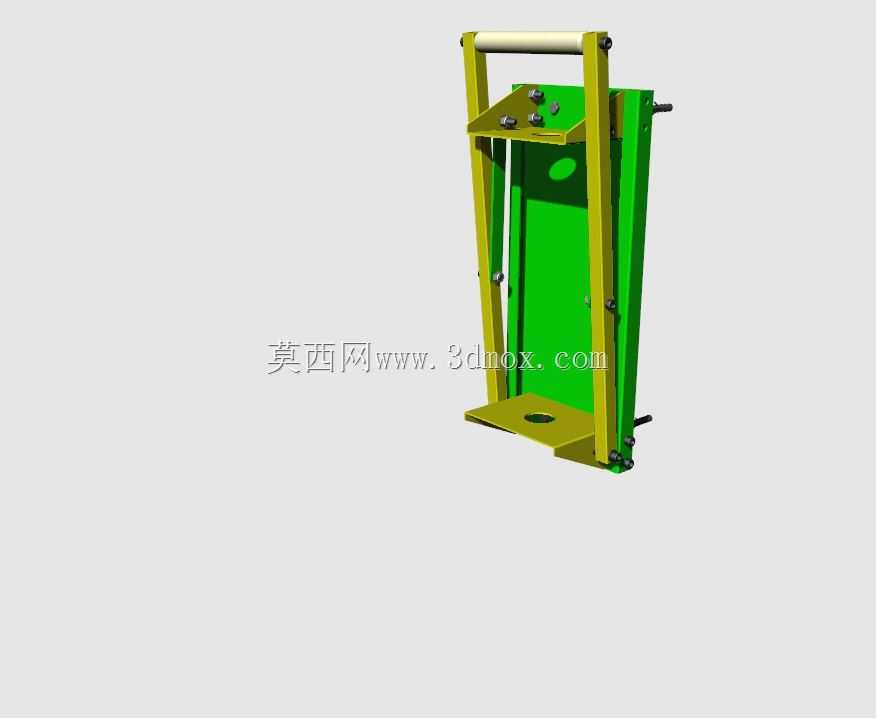

　　在三维建模表达上，该模型清晰展示了框架、压头、操作件和连接件之间的装配关系，适合用于手动压缩设备的结构参考、方案演示或非标改型。设计者可在此基础上调整立柱高度以适应不同瓶罐尺寸，加宽压头以提高单次处理能力，或增加安全挡板、回弹限位、收集盒等附件。对于需要轻量化的场合，可在非主要承力区域开孔减重；对于需要更高耐用度的场合，则可加厚底板、更换耐磨导向材料并优化焊缝布置。
