甜甜圈成型用浴弹压力机结构设计

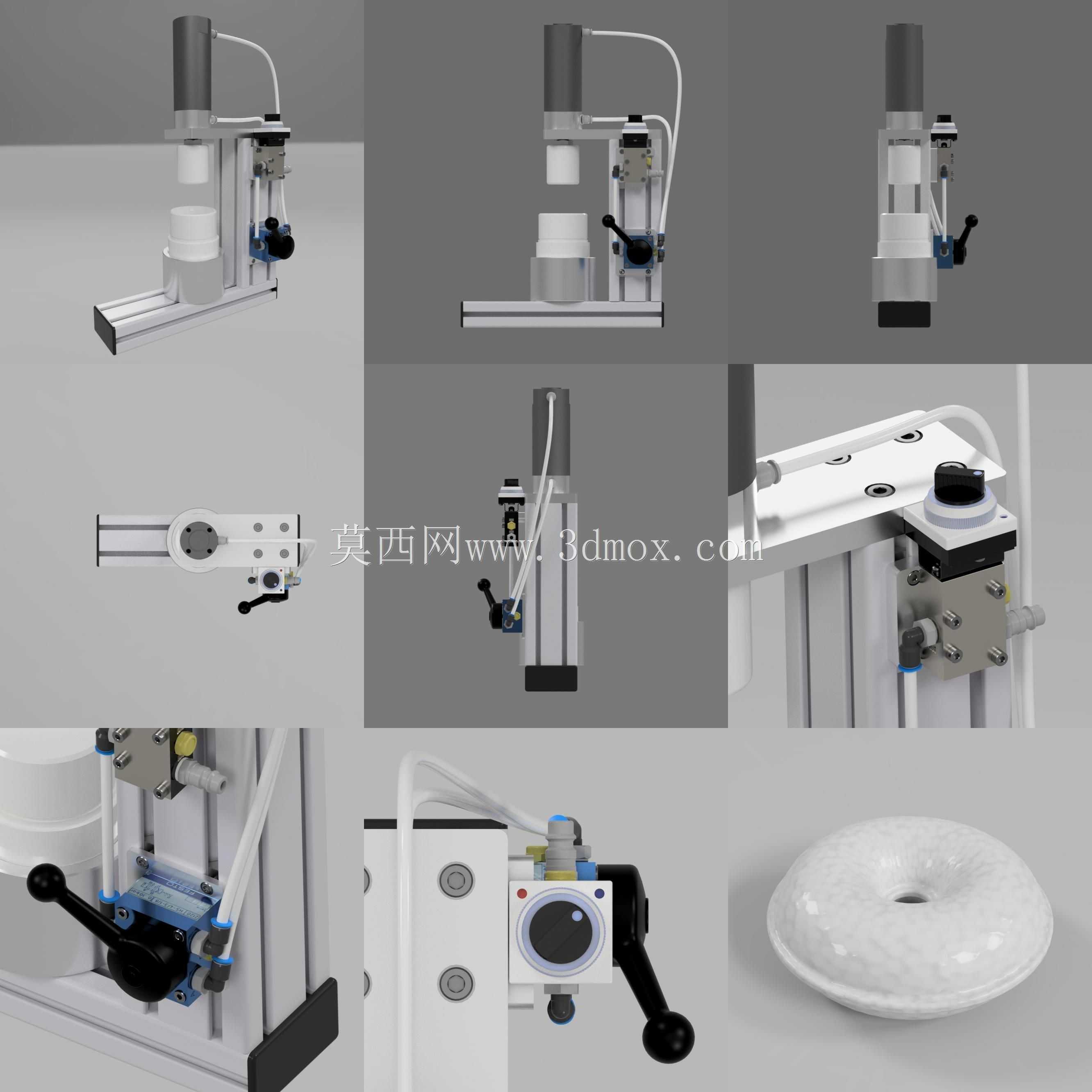

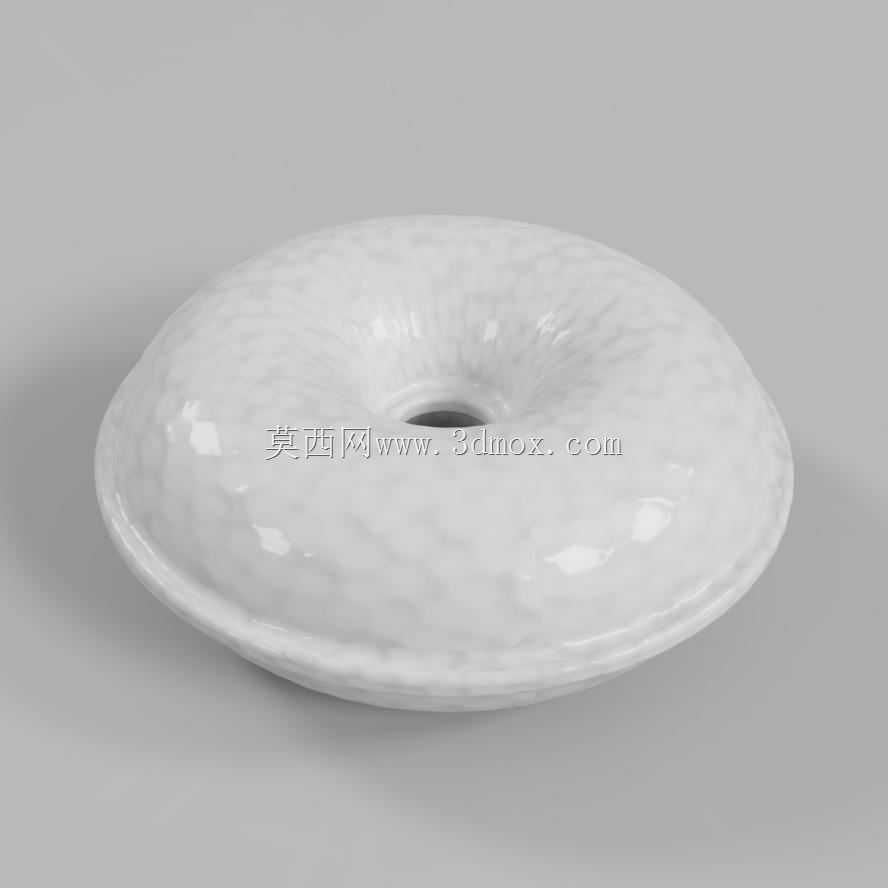

　　这套压合设备的核心应用场景集中在小型食品加工工坊、日化浴盐制品生产线的单工位压型工序，针对需要将散状粉料一次性压制成带中心孔的环形坯件的工况设计，替代传统手工压模的低效作业模式。设备的执行端采用75mm直径的压合毂，额定输出压力可达1100N，该压力区间经过多轮粉料压合实测验证，既可以保证油炸圈饼生坯、浴弹粉料压制后结构致密不松散，也不会因压力过大导致坯件内部纤维断裂、成型后表面出现开裂分层问题。

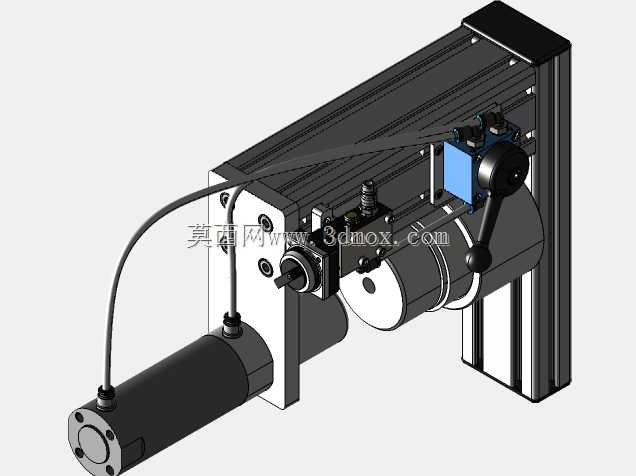

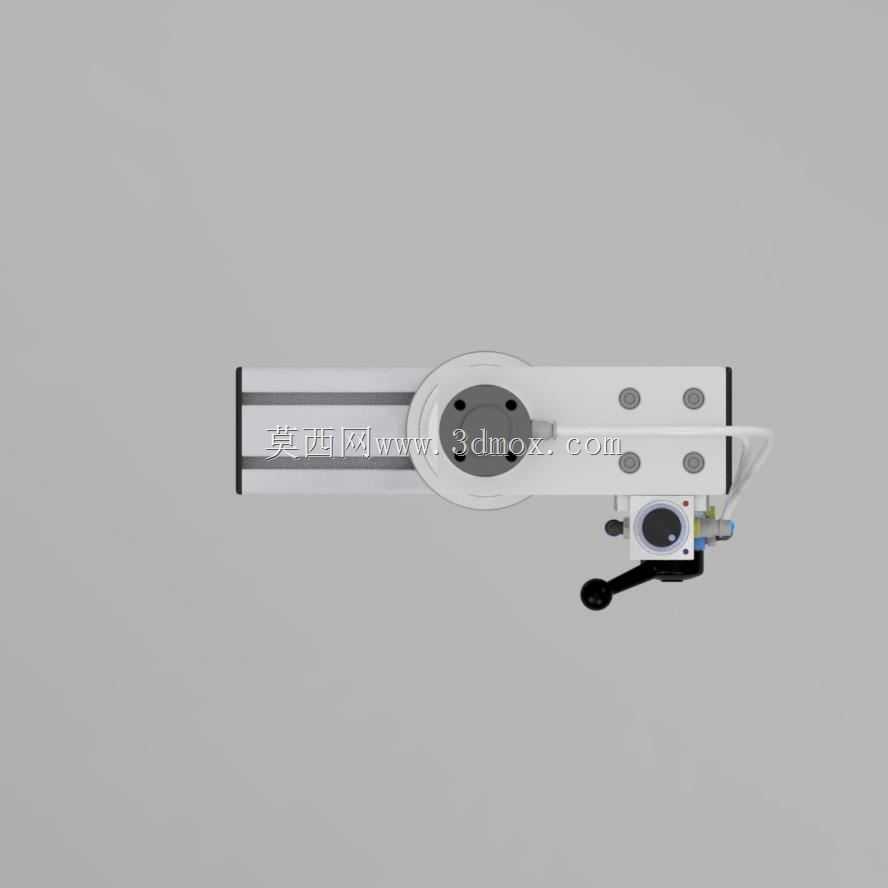

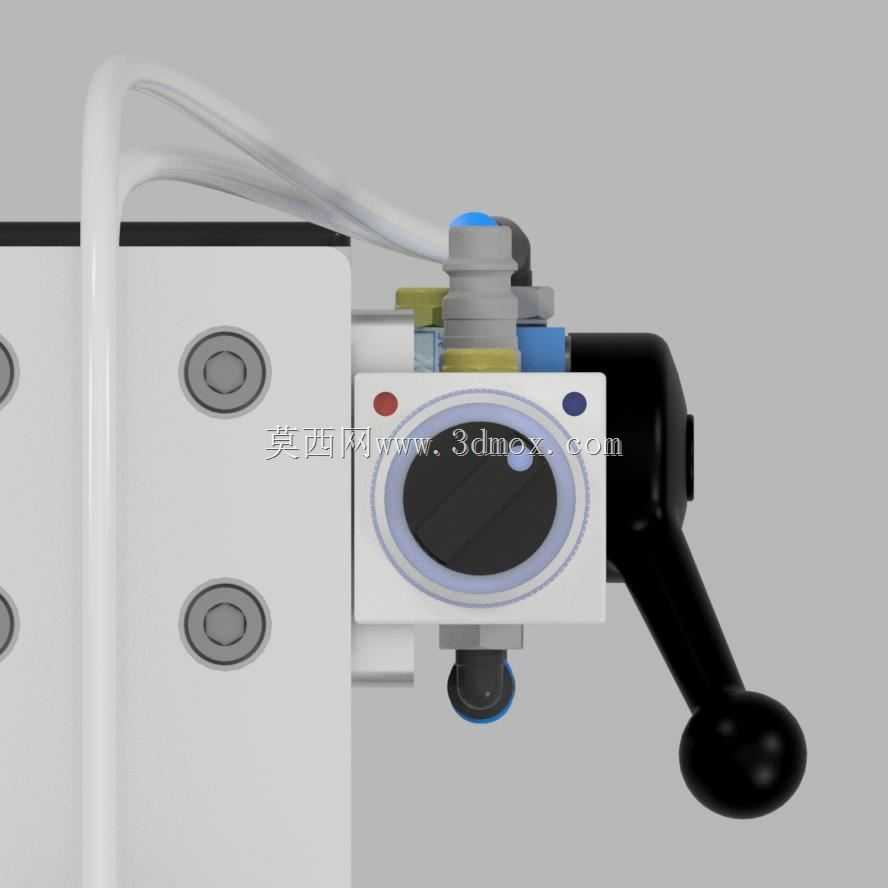

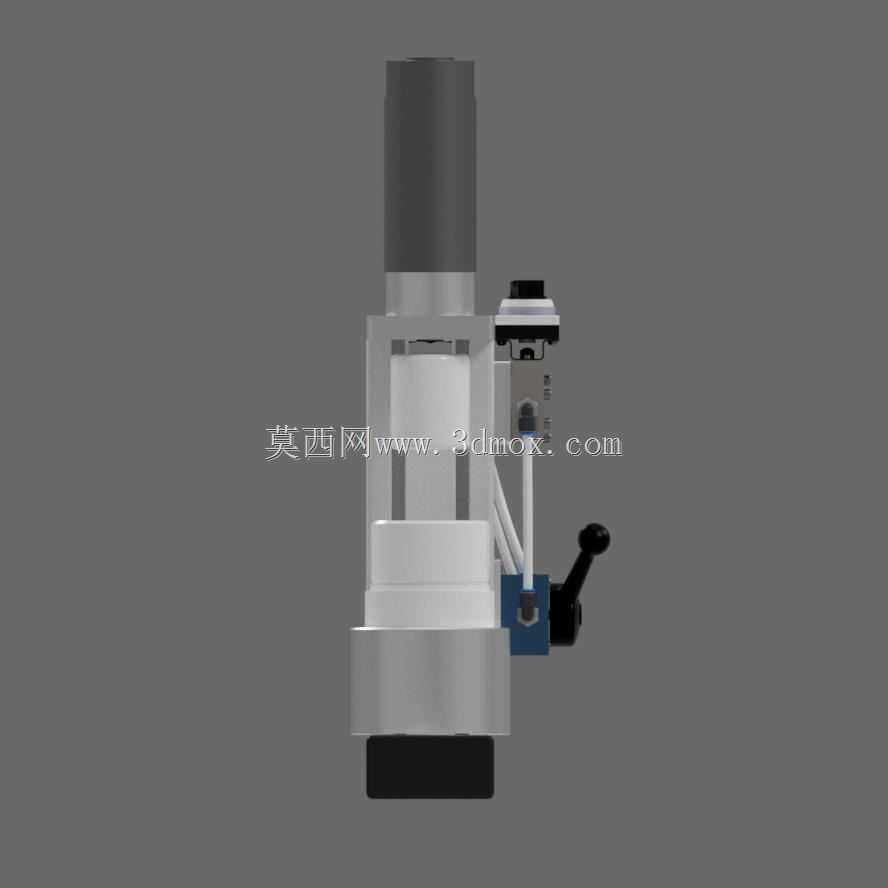

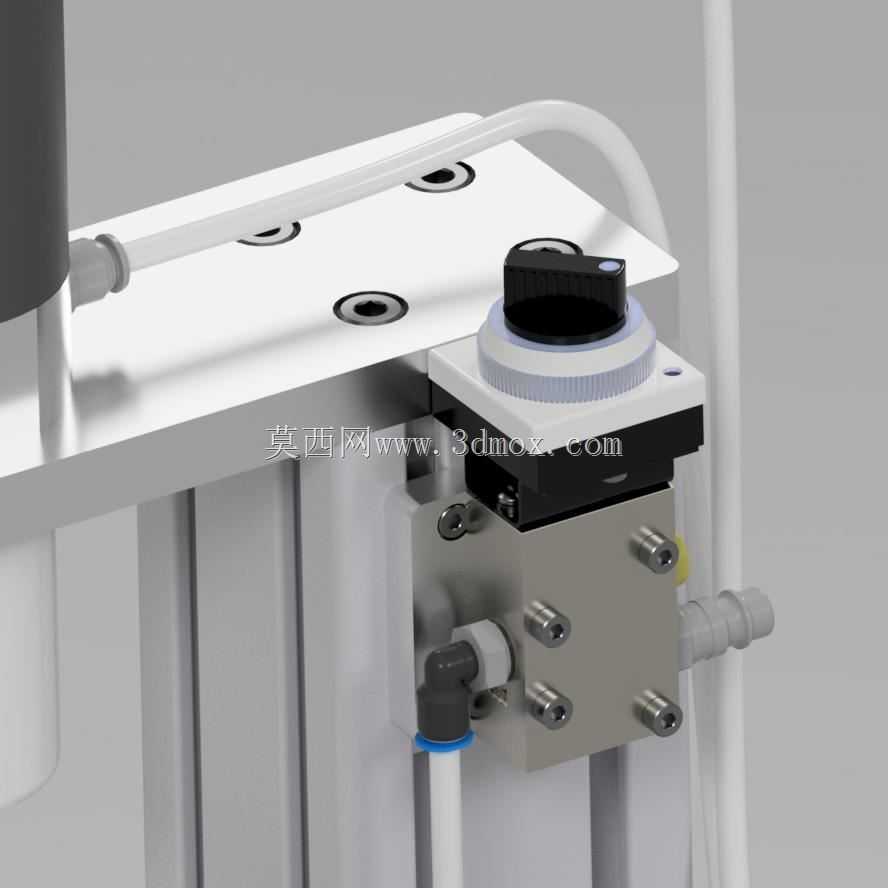

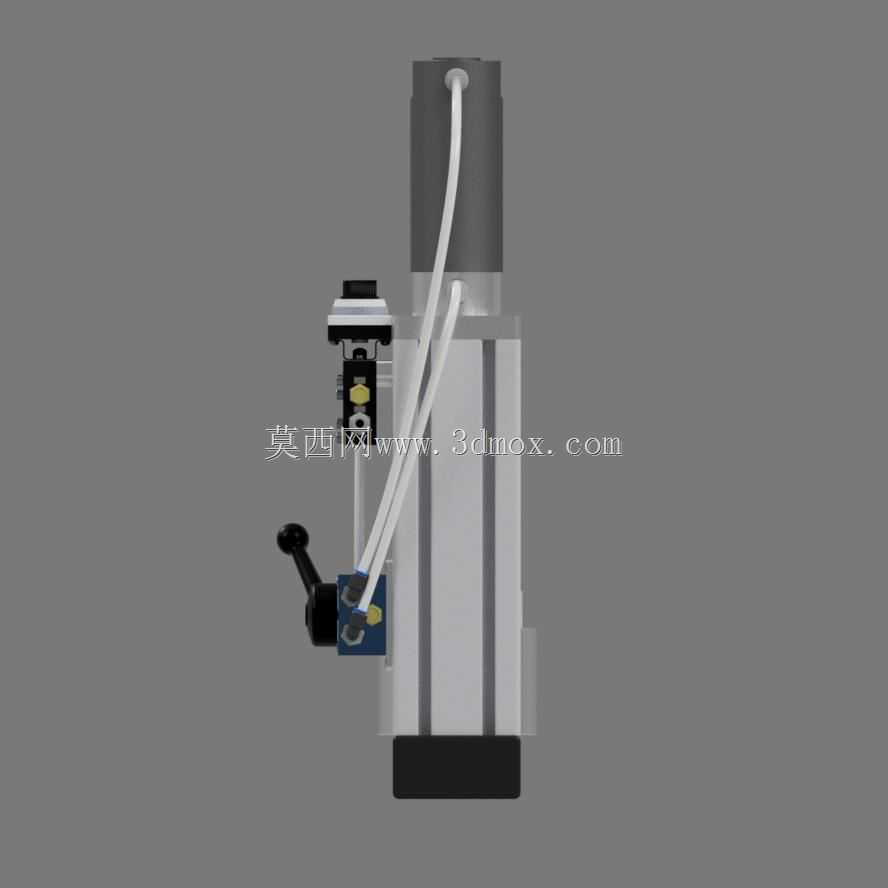

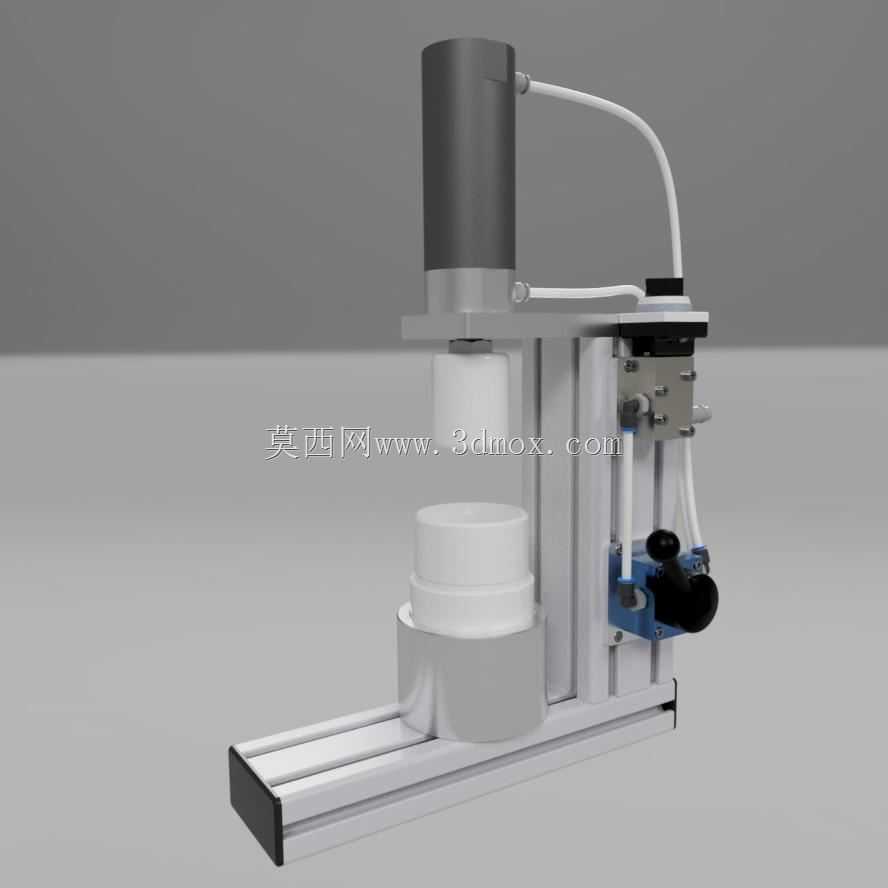

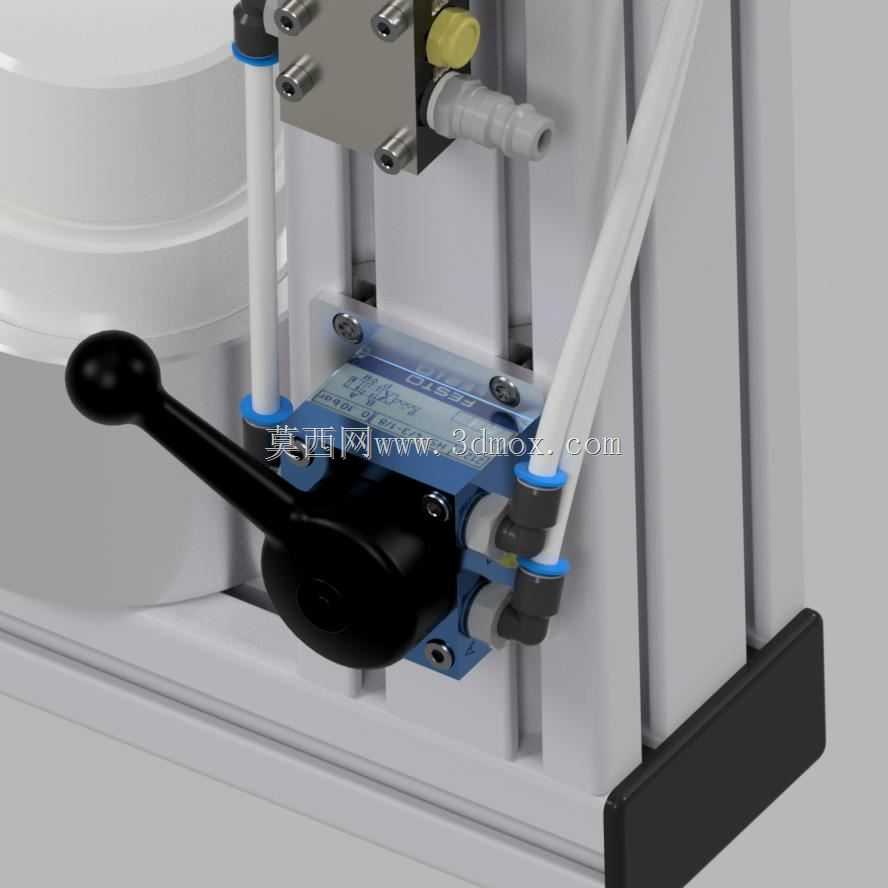

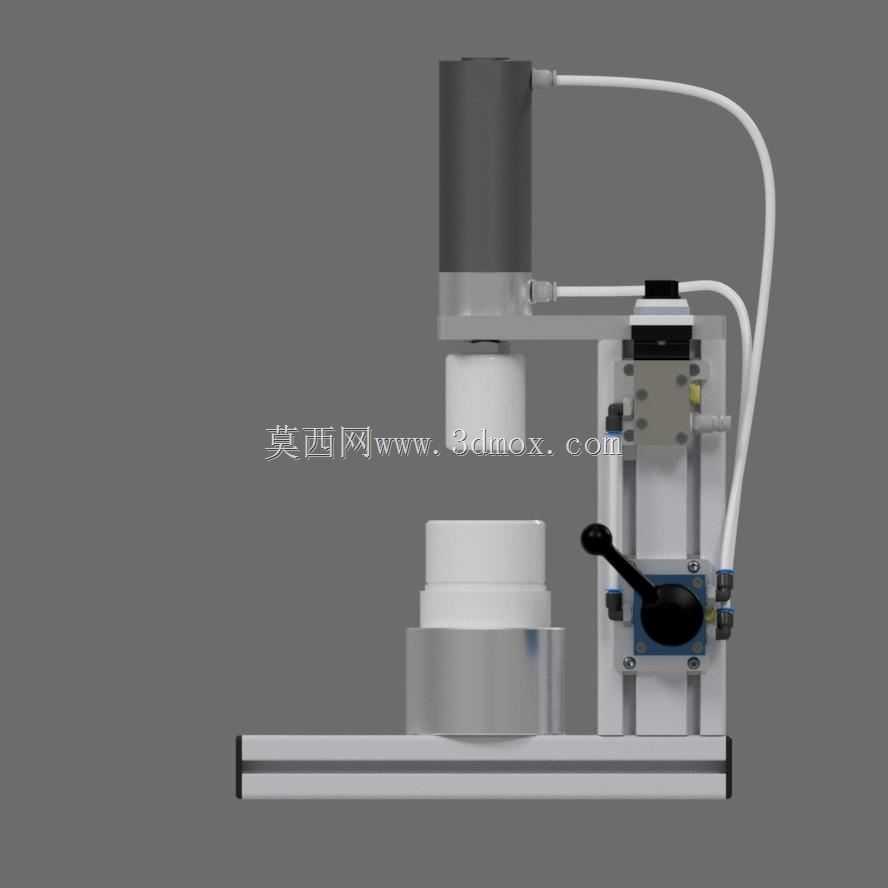

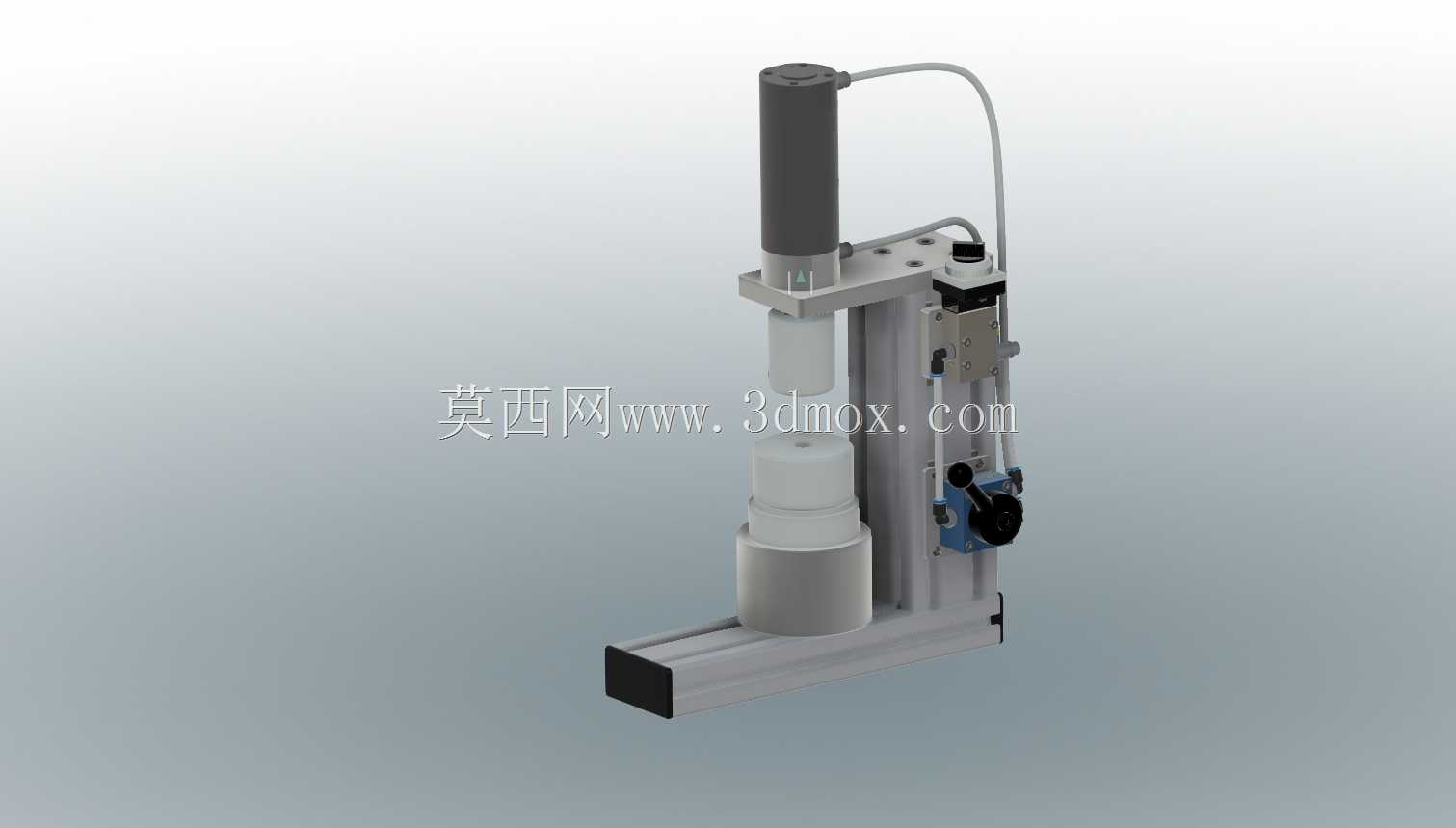

　　整机的支撑框架采用标准工业铝型材拼装而成，型材槽道可兼容多数常规紧固件的安装调整，现场布设时不需要额外制作复杂的安装基座，直接将底部型材段通过T型螺栓固定在工作台面即可完成定位。驱动单元竖直布置在框架上部，缸体轴线与下方成型模腔的同轴度公差控制在0.1mm以内，避免压头下行过程中出现偏载，长期运行也不会出现模腔侧壁异常磨损的情况。气路管线沿型材侧边走线固定，所有接头均采用快插式结构，日常维护时拆装管路不需要额外工具，控制阀组集成安装在缸体侧方的安装板上，减少管路走线长度的同时，也能缩短压力响应的延迟时间。

　　设计阶段优先考虑了不同品类坯件的适配性，压头与模腔采用快拆式连接结构，更换不同尺寸的成型模具仅需松开两颗紧固螺钉，不需要拆解整个驱动单元，单批次生产切换的调试时间可控制在十分钟以内。设备的下部模座预留了坯件顶出的安装空间，可根据实际生产需求加装气动顶出构件，压合作业完成后压头回程，顶出机构自动将成型后的环形坯件抬升至模腔上表面，操作人员可直接取件，不需要手动抠挖模腔，大幅降低操作过程中的劳动强度。

　　从安装边界来看，整机的横向占用尺寸控制在较小范围内，即使是面积有限的小型工坊操作台也可轻松放置，竖直方向的行程预留了足够的操作空间，操作人员放置粉料、取出成品时手部有充足的活动余量，不会与上部驱动构件发生干涉。设备的受力路径经过优化，压合作业时的反作用力直接通过铝型材框架传导至安装台面，不会出现额外的侧向倾覆力矩，运行过程中整机稳定性优异，不需要额外加装配重构件。

　　针对食品加工场景的使用需求，与坯件直接接触的压头、模腔构件均采用易清洁的光滑表面设计，不存在清洁死角，生产间隙可直接擦拭清理，避免粉料残留滋生卫生问题。而在日化浴弹生产场景中，该压力参数也可适配多数浴盐配方的压制成型需求，针对不同粉料的流动性差异，可通过调整气源压力来微调实际输出压合力，不需要对机械结构做出改动。设备的电控触发构件布置在操作人员容易触及的侧方位置，可搭配脚踏开关实现双手作业模式，操作人员一手加料一手取件，脚踩触发压合流程，整套动作连贯顺畅，单机作业效率相比手工模具提升数倍。

　　整套结构没有冗余的复杂传动构件，日常运行的故障率极低，所有运动副均做了耐磨处理，长期高频次作业下的磨损量控制在合理范围内。框架上预留的多条型材槽道也为后续加装防护挡板、自动加料机构等拓展构件提供了安装位置，用户可根据自身产能升级需求逐步拓展自动化功能，不需要直接更换整机设备。
