伺服驱动简易汽车转向执行机构

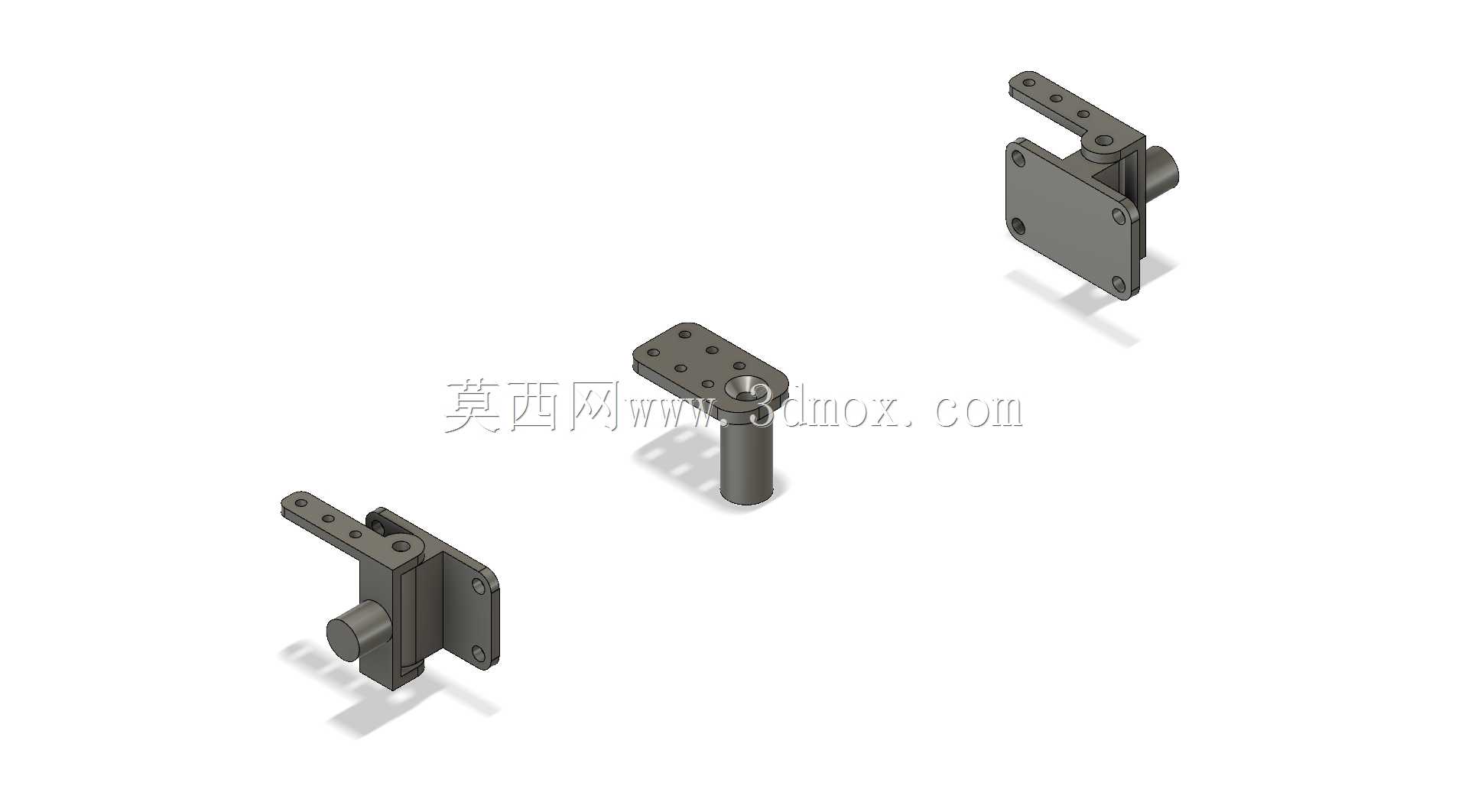

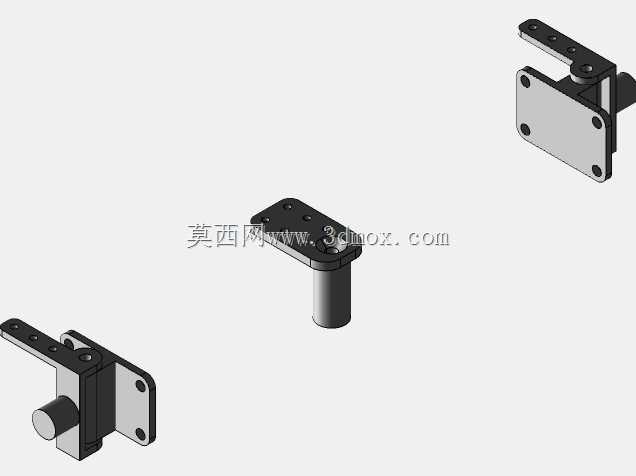

　　这套转向执行结构的核心目标，是在小型线控底盘、教学实验平台或低速作业车辆上，用伺服动力替代传统方向盘到转向轮之间的机械硬连接。实际装车时，它通常布置在车架中部靠近前轴的位置，上端带孔摆臂用于连接转向拉杆，侧面圆柱腔体容纳动力输出与支撑轴系，底板则承担整个机构与车架的固定。与乘用车上常见的齿轮齿条转向机不同，该方案没有采用一体化壳体包裹全部传动件，而是把铰接支点、动力连接端和拉杆安装面拆成几个可视的装配单元，结构关系更直白，调试时能够直接观察摆臂摆动与拉杆位移的对应关系。

　　从功能上看，机构的运动链并不复杂：伺服端输出的转动经内部支撑转换为摆臂的定轴摆动，摆臂再通过端部孔位带动横拉杆，最终把旋转运动转化为两侧车轮的偏转。摆臂上预留的多个孔位不是装饰特征，而是为了调整转向传动比。连接点越远离摆动中心，相同摆角下拉杆获得的直线位移越大，车轮转角响应越直接；连接点靠近中心时，则输出更省力，适合负载较大或舵机扭矩余量有限的场合。设计阶段需要结合轮距、主销偏距、最大转角和梯形机构参数反复校核，不能只看单一部件是否转动顺畅。

　　外形与安装边界方面，该模型整体呈低矮的L形布局。底板为矩形安装面，四角布置通孔，用于螺栓把合；装配时必须保证底板平面与车架安装面贴合，否则铰接轴会受到附加弯矩，长期运行后容易出现卡滞或异响。侧面伸出的圆柱部分需要预留旋转间隙，周围不能与线束、制动管路或车架加强梁发生干涉。上端摆臂在极限位置会扫过一定扇形区域，这一区域在整车总布置时应作为运动包络保留，尤其要避免与减震器、车身底板边缘距离过近。若用于多轮转向或重载平台，还应在摆臂与拉杆连接处加装防尘套或润滑点，减少泥水进入铰接孔造成的磨损。

　　设计思路上，这种结构优先考虑的是可验证性和改装便利性。零部件数量少，支撑关系明确，便于在三维环境中直接检查装配约束：底板提供基准，立板形成轴系支撑，圆柱端保证旋转轴线稳定，摆臂作为最终输出件把动力传向轮边。建模时需要特别关注几处配合：摆臂与转轴的同轴度、底板安装孔相对铰接轴线的位置度、摆臂各连接孔的中心距公差。若孔位偏差过大，实车装配后会出现左右转角不对称、回正阻力不一致，甚至导致伺服电流持续偏高。

　　在工程应用中，这类机构还需要与控制策略配合。伺服系统记录的转角位置必须和车轮实际转角建立准确映射，因此摆臂零位、拉杆长度和前轮前束要一起标定。对于教学平台，它可以用来演示阿克曼转向原理；对于低速无人配送车，它适合作为线控转向的基础执行单元；对于专用作业车辆，则可通过更换摆臂长度和加强支座来适应不同载荷。结构本身没有复杂曲面，加工以板材切割、铣面、钻孔和简单轴类车削为主，制造成本可控，但对装配精度和铰接处耐磨处理有一定要求。

　　使用中还要考虑受力路径。车轮受到的侧向冲击会经拉杆反向传递到摆臂，再由转轴和立板承受，最终通过底板分散到车架。因此底板厚度、立板折弯或加强形式、转轴直径都不能仅凭外观确定，需要按最大侧向附着力和冲击工况校核。若安装面刚度过低，转向时支座产生弹性变形，会让控制端误以为转角已经到位，实际轮角却不足，直接影响轨迹跟踪精度。对三维建模和结构设计人员而言，完成外观装配只是第一步，更重要的是在数字样机中预留调整空间、明确运动包络，并让每个连接面都能承担真实工况下的载荷传递。
