带连接器的单节18650电池固定座

　　这个结构件的核心任务，是在设备内部为单节18650圆柱电芯提供稳定的机械约束与电气连接接口。实际项目里，这类零件常见于手持检测仪表、便携式传感器节点、小型户外照明装置、低功耗工控终端以及教学实验平台。设备在移动、跌落或长期振动工况下，电芯不能出现窜动、松脱或极片接触不良，因此盒体的限位与抱紧设计直接关系到供电可靠性。

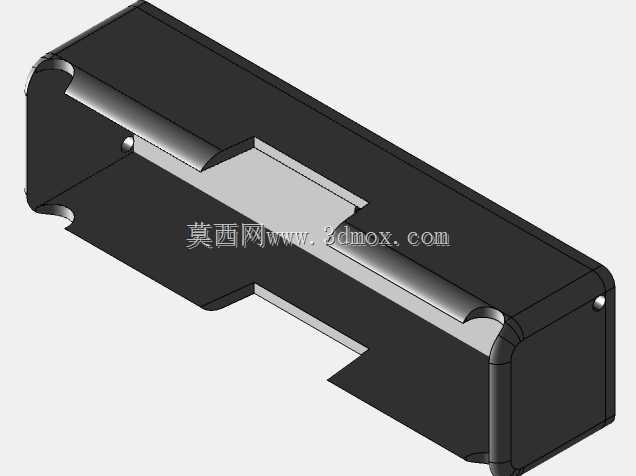

　　从结构上看，盒体采用半包式仓体，侧壁沿电芯轴向延伸，形成连续支撑面，可将圆柱电芯的大部分外圆纳入约束范围。端部预留的开口用于放置连接器或导电接触件，使电芯装入后能够快速完成正负极对接，减少焊接或导线缠绕带来的装配不确定性。侧壁上的开槽并非单纯减重：一方面为电芯取放提供弹性变形空间，降低装配阻力；另一方面可在注塑成型时改善局部材料填充与冷却收缩，避免厚壁区域产生缩痕。

　　设计这类电池仓时，首先要确认18650电芯的名义直径与长度边界，并在仓体内径、端部接触行程和公差链之间留出合理余量。电芯外径存在制造公差，外层还可能包覆绝缘皮或热缩膜，若内腔按理论极限尺寸做死，批量装配时容易出现压入困难；若间隙过大，又会导致电芯晃动、接触电阻波动。较稳妥的做法是让仓体主要承担径向定位，端部接触件承担轴向压紧，通过局部弹性筋或卡扣吸收尺寸偏差。

　　安装边界方面，需要重点核对盒体底面与设备壳体的贴合区域、固定孔或卡扣位置，以及连接器出线方向。若该件通过螺钉固定，底部应设置平整安装面，并在孔位周围留出足够壁厚以承受锁紧力；若采用卡扣固定，则要关注卡扣根部圆角、拔模斜度和装配导向。连接器所在端不能与周边电路板、导线槽或外壳加强筋发生干涉，尤其要保证插拔或维护时手指或工具具有操作空间。

　　电气安全同样不能忽视。18650电芯正负极距离较近，盒体材料应具备基本绝缘性能，接触件周围需要设置防呆隔墙或极性标识，避免反接造成短路。裸露金属件之间的爬电距离要结合设备工作电压、污染等级和湿度环境评估。对于可能受到冲击的便携设备，还应在电芯端部保留缓冲区域，防止连接器顶针直接硬抵电芯端面。

　　从建模角度看，这类零件看似简单，但对拔模、圆角和壁厚一致性要求较高。外壁转角采用圆弧过渡，既能提高塑胶件抗冲击能力，也能改善熔体流动；内侧与电芯接触的支撑面不宜做成完整大平面，适当的筋位接触可以减小摩擦面积，并控制成型变形。开槽边缘若存在锐边，装配时可能划伤电芯绝缘层，因此需要在三维模型中明确倒角或圆角要求。

　　在整机布局中，电池盒通常不是孤立零件。它需要与PCB上的电池座、线束、固定柱、外壳内壁以及可能的电池盖配合。若设备需要频繁更换电池，取放方向应顺应维护开口；若设备为长期内置式，则可适当提高抱紧力，并在连接器附近预留点胶或压线结构。散热问题也应纳入考虑：电芯周围不宜被完全密封，盒体开槽和周边空隙可形成自然通风路径，降低充放电过程中的局部温升。

　　总体而言，这个带连接器的18650电池固定座体现的是小型供电仓的典型设计思路：以简洁的半包壳体实现电芯定位，以端部连接器实现快速电气连接，以开槽和局部弹性结构兼顾装配便利性与尺寸适应性。对于结构工程师而言，真正需要把控的不是外观复杂度，而是公差、接触可靠性、绝缘安全、安装边界以及批量成型工艺之间的平衡。
