离心式压气机三元流叶轮结构设计

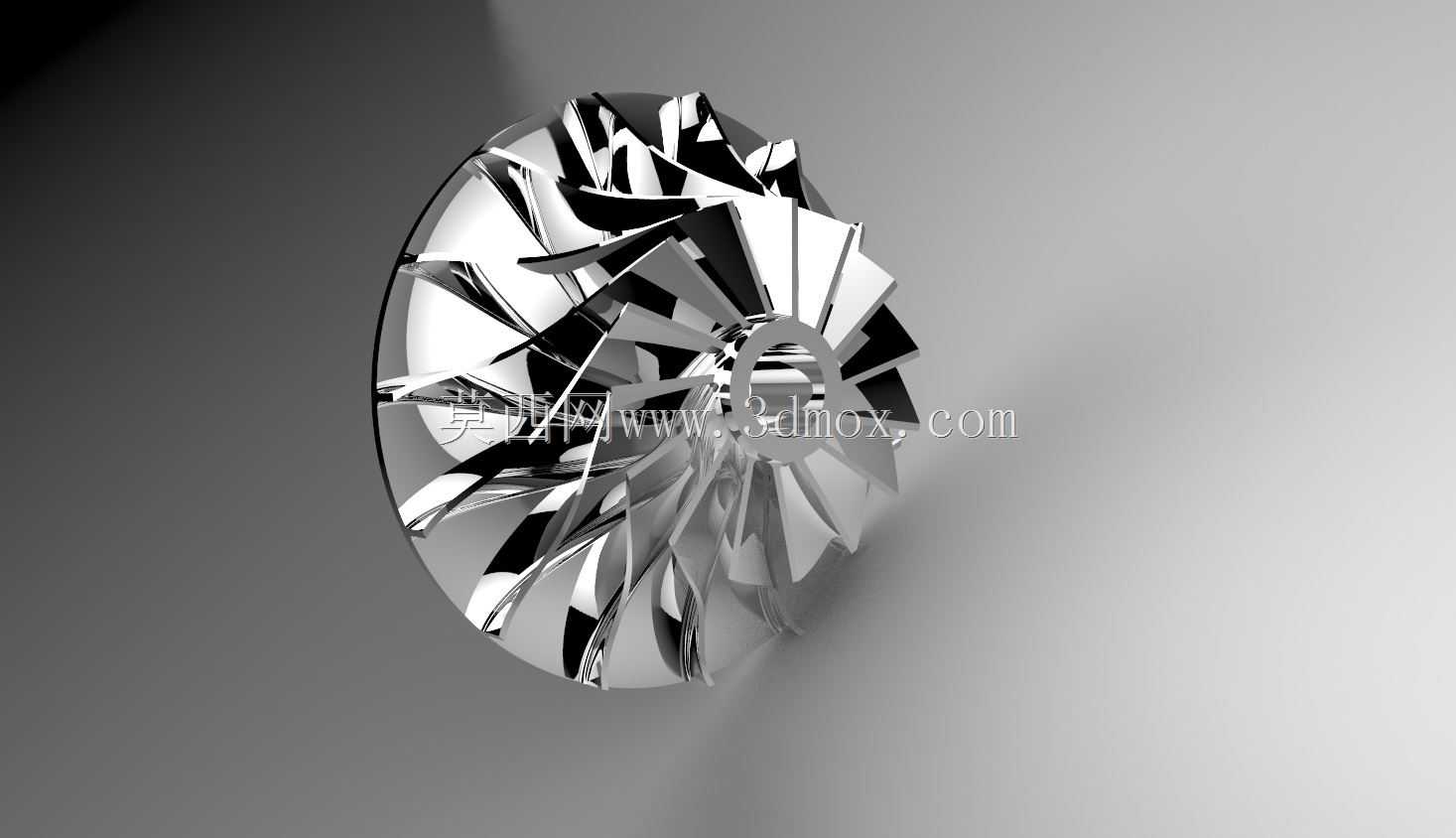

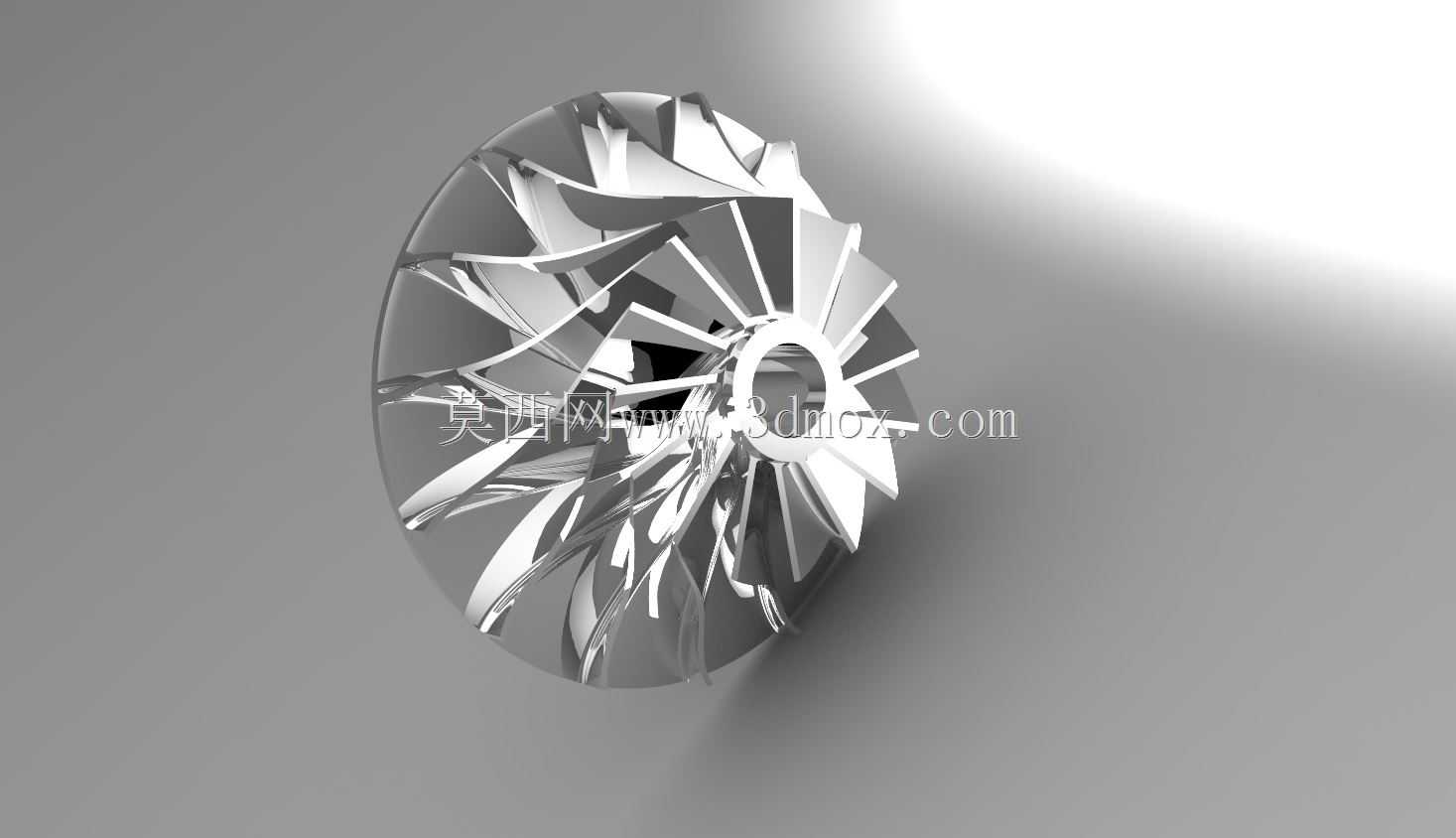

　　该模型呈现的是一台半开式离心压缩机叶轮，属于压气机级中直接对气体做功的核心旋转部件。叶轮采用后弯式长叶片与分流叶片相间布置，这种结构在中小型涡轮增压器、微型燃气轮机、工业离心鼓风机以及燃料电池空压机中较为常见。气流从中心轮毂处沿轴向进入，在轮盘曲面与叶片构成的流道内转向并被加速，最终以较高速度和压力从外缘排出，随后进入扩压器完成动能向压力能的转换。

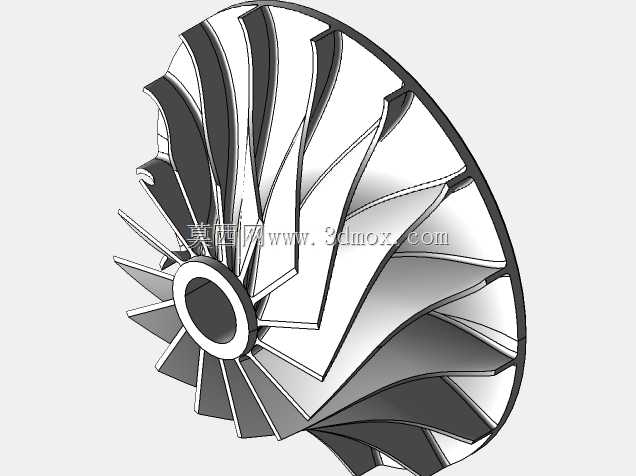

　　从几何特征看，模型保留了叶轮的主要气动型面与安装边界。中心为带通孔的轮毂结构，孔壁用于与主轴配合，端面可作为轴向定位基准；外缘为轮盘与叶片形成的连续出口边。叶片并非简单平板，而是沿叶高方向存在明显弯掠和厚度变化，前缘较薄以降低进口冲击损失，尾缘则兼顾强度与气流出口角要求。长短叶片组合能够在有限外径下增加有效流道数量，抑制单一长叶片在小流量工况下容易出现的通道堵塞和叶道涡，使出口流场更均匀。

　　设计这类叶轮时，首先要确定的是流量、压比和转速共同约束下的进口直径、出口直径、出口宽度以及叶片出口角。进口段需要兼顾轮盖侧与轮毂侧的速度三角形差异，因此前缘通常沿叶高呈空间曲线分布；轮盘型线则决定子午流道的收缩或扩张程度。若流道扩张过快，边界层容易分离；若转折过于剧烈，又会增加摩擦损失和二次流强度。模型中的曲面过渡较平顺，说明在造型阶段已经考虑了子午型线与叶片角分布的协调。

　　结构强度方面，半开式叶轮没有轮盖约束，叶片在高速旋转时承受较大离心载荷，叶根与轮盘连接处是应力集中区域。叶片厚度从根部到顶部的递减、轮盘在中心区域的加厚以及轮毂孔周围的实体补强，都是为了把峰值应力控制在材料许用范围内。若用于实际制造，还需根据铝合金、钛合金或不锈钢等材料特性进行超速试验和疲劳校核，并在叶顶与机匣之间预留合理间隙。间隙过小会因热膨胀和振动发生碰磨，过大则会增加叶顶泄漏，降低压气机效率。

　　安装边界上，该叶轮通常以内孔与轴形成过盈或过渡配合，通过键、端面锁紧螺母或中心拉杆实现周向固定和轴向压紧。配合面的圆柱度、端面跳动以及动平衡等级直接影响整机运行稳定性。对于高转速场景，单件完成后还需去重动平衡，必要时与锁紧件组成组合转子一起平衡。模型中中心孔和前端凸台的几何关系，可为装配干涉检查、轴系长度匹配以及锁紧空间预留提供直接参考。

　　从应用角度看，这类叶轮既可用作内燃机涡轮增压器的压气机轮，也可用于空气循环制冷、工业送风、污水处理曝气和气体输送设备。不同场景对性能曲线的侧重不同：车用增压器强调瞬态响应和宽广流量范围，叶片后弯角与分流叶片位置会偏向稳定工作区；固定式工艺压缩机更重视额定点效率，流道型线通常围绕设计工况精细优化。因此，在借用或修改该模型时，不能只看外形相似，还应核对进出口直径、叶片数、叶高和安装孔尺寸是否满足目标转速与介质条件。

　　三维建模过程中，叶片曲面适合采用多截面曲面或边界混合方式构建，先由气动计算给出若干叶高截面的型值点，再沿前缘、尾缘和叶根控制线生成连续曲面。轮盘可通过子午型线旋转得到，随后与叶片进行布尔合并，并对叶根圆角、前缘倒角和中心孔边缘进行细节处理。若后续要进入仿真环节，保留这些小圆角有助于应力分析；若用于流场抽取，则需单独检查叶片与轮盘交接处的曲面连续性，避免网格生成时出现碎面或负体积。

　　总体而言，该叶轮模型完整体现了离心压气机转子的典型结构：中心安装孔提供定位与传力基础，空间弯掠叶片负责能量转换，长短叶片组合改善通道流动，轮盘曲面约束子午流道形状。对结构设计人员来说，它可作为转子布置、装配校核和强度建模的参考；对设备选型人员来说，则可通过外形尺寸和叶片形式判断其适用的压比、流量区间与运行特性。
