移动式喷涂配套空气压缩机结构设计

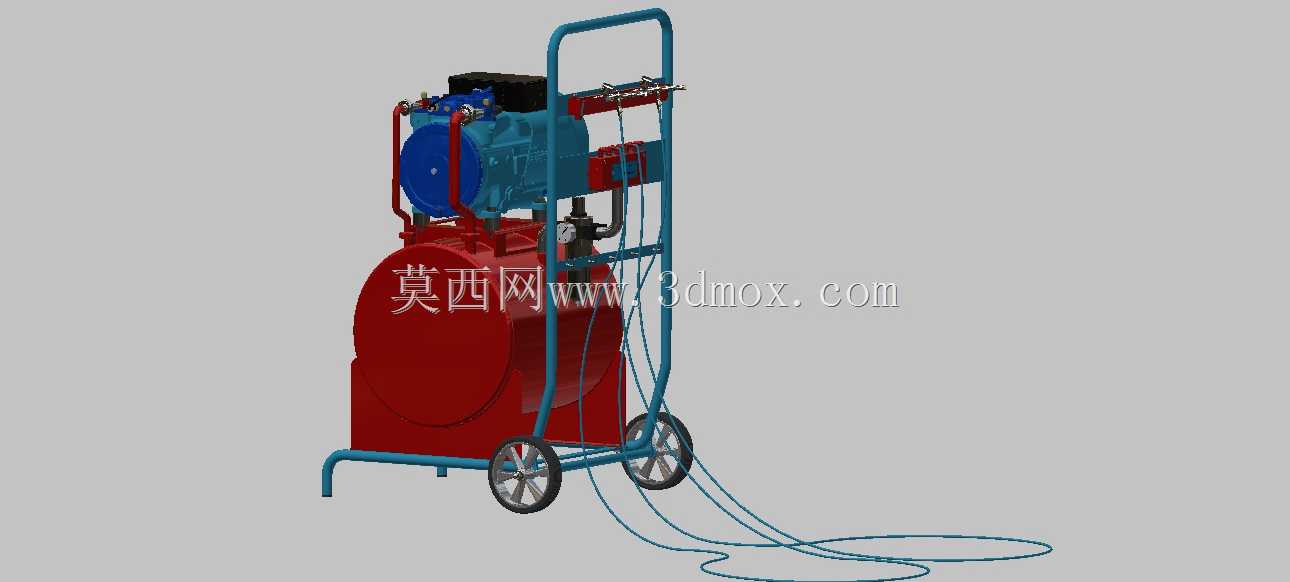

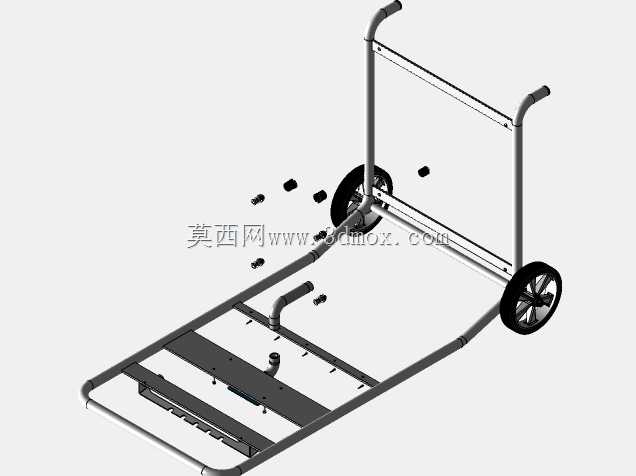

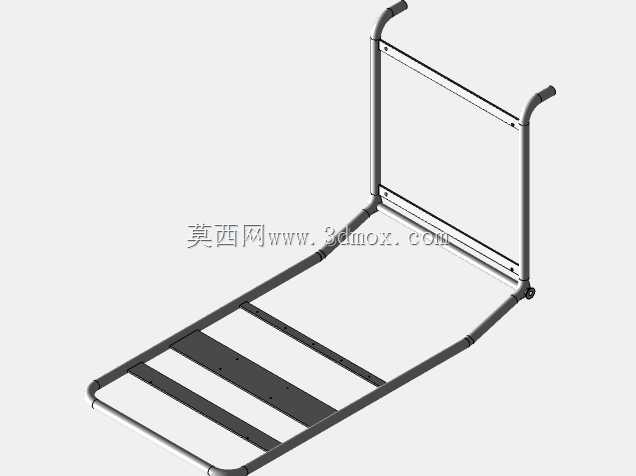

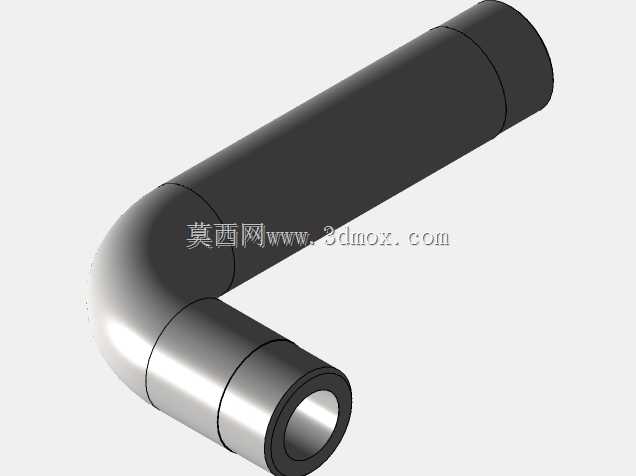

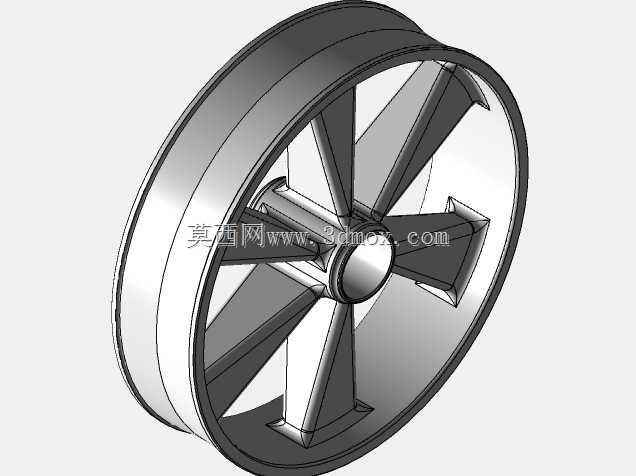

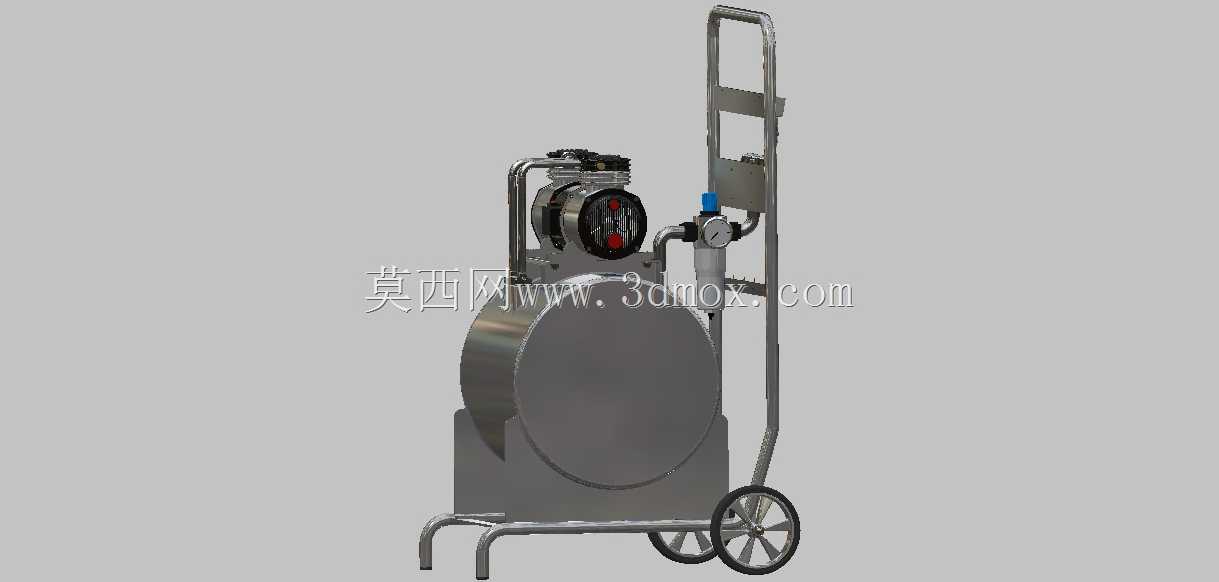

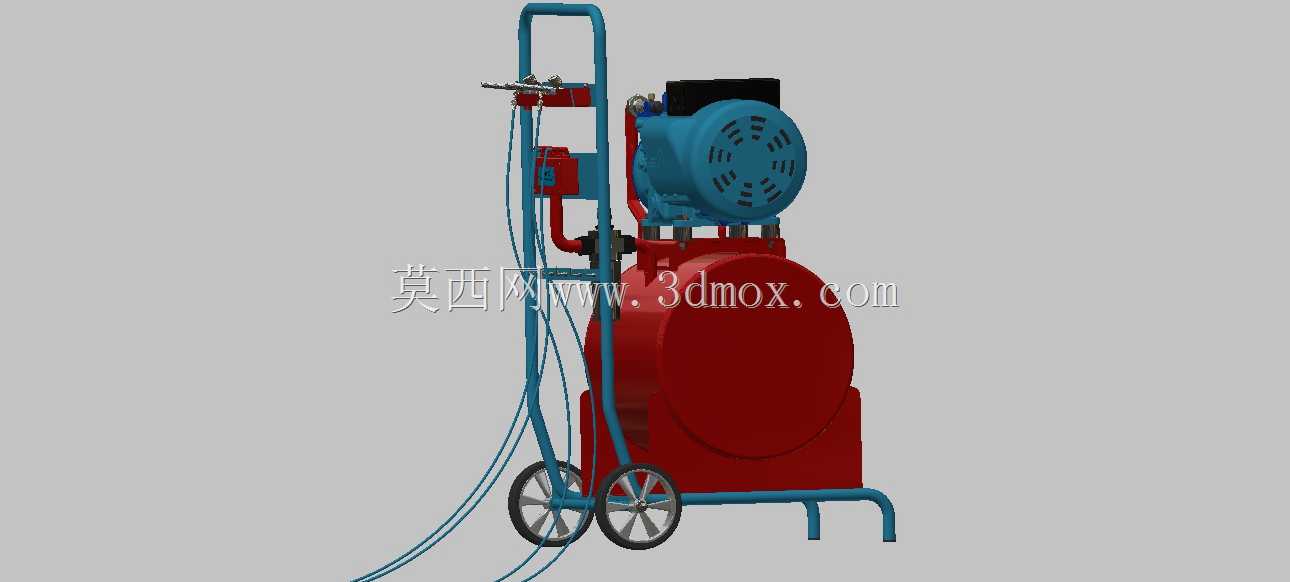

　　在喷涂作业的现场工况里，稳定的压缩空气供给直接决定了涂层均匀度与作业连续性，这款移动式空压机的结构设计，完全围绕中小规模喷涂作业的实际使用需求展开，没有冗余的功能堆砌，每一处结构都对应现场使用的痛点。从实际应用场景来看，这类设备主要服务于小型汽修门店补漆、家装现场木器喷涂、五金小件表面涂装这类作业半径不固定、需要频繁转场的作业场景，不需要固定安装的气源站，单人即可完成设备的移位与就位，适配没有固定压缩空气管路的临时作业场地。设备采用推车式集成结构，底部配置两个实心橡胶脚轮与后部支撑脚，推移时仅需下压扶手让支撑脚离地即可推行，就位后支撑脚接触地面保证设备运行时不会滑移，扶手采用圆管弯折成型，高度适配成年人自然握持的发力位置，

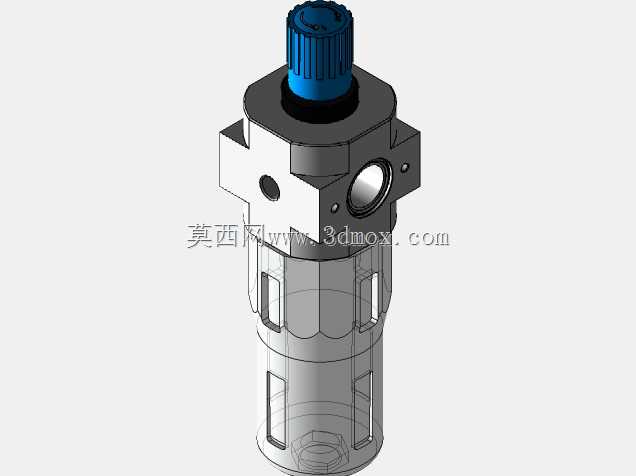

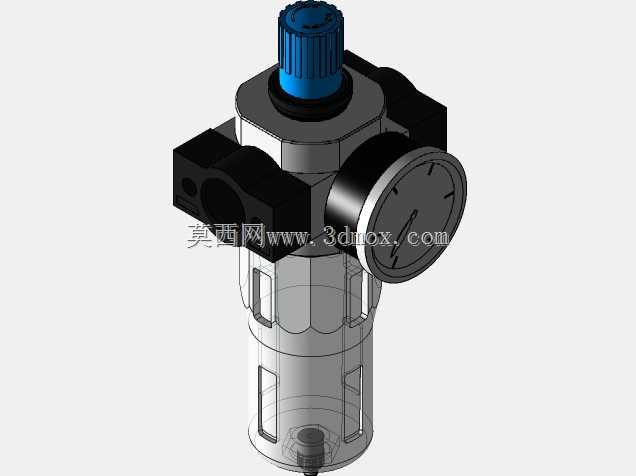

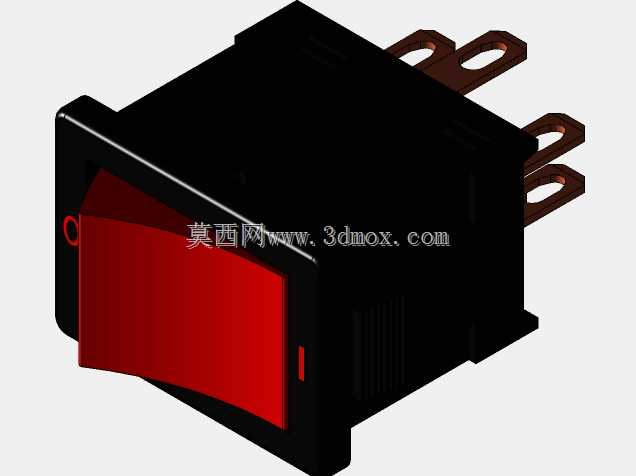

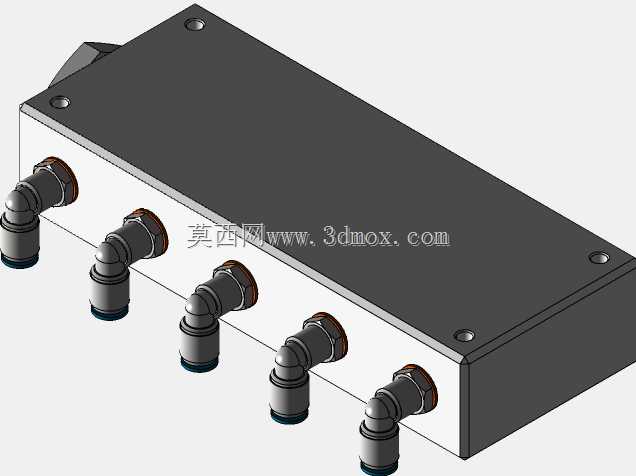

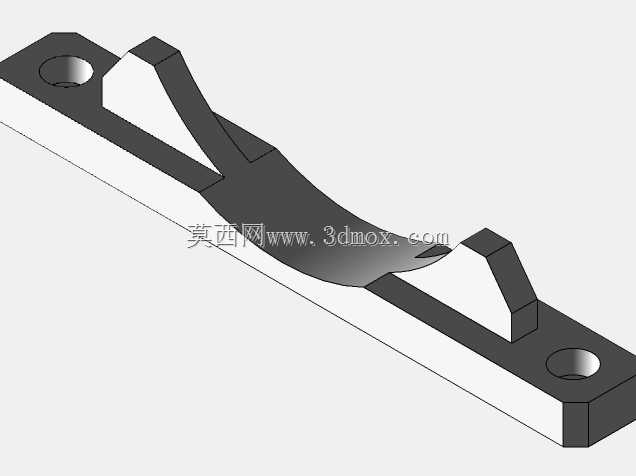

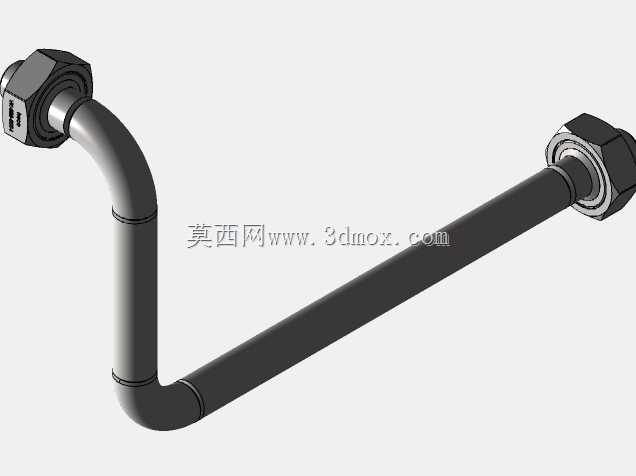

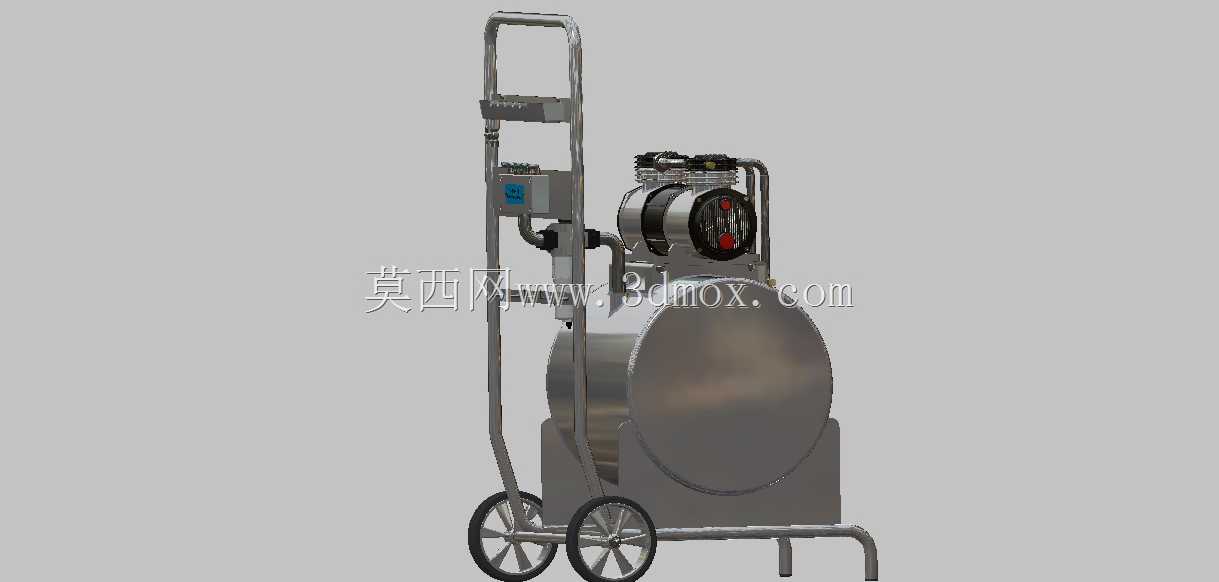

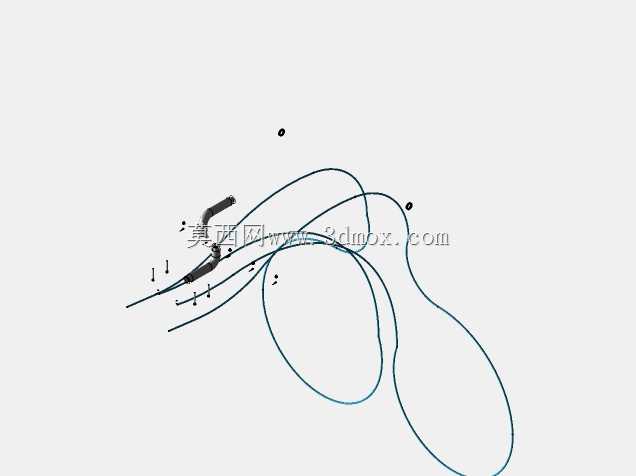

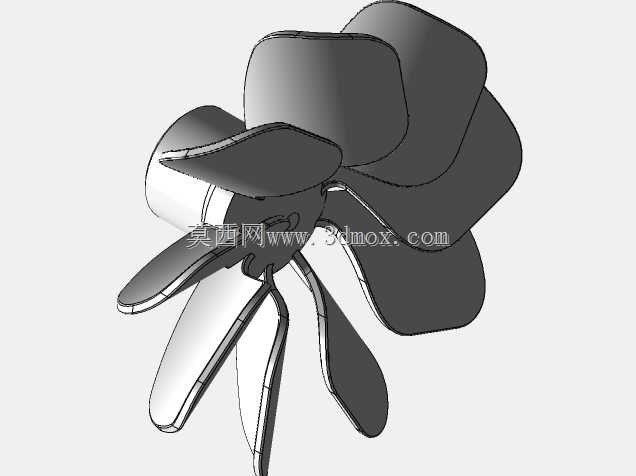

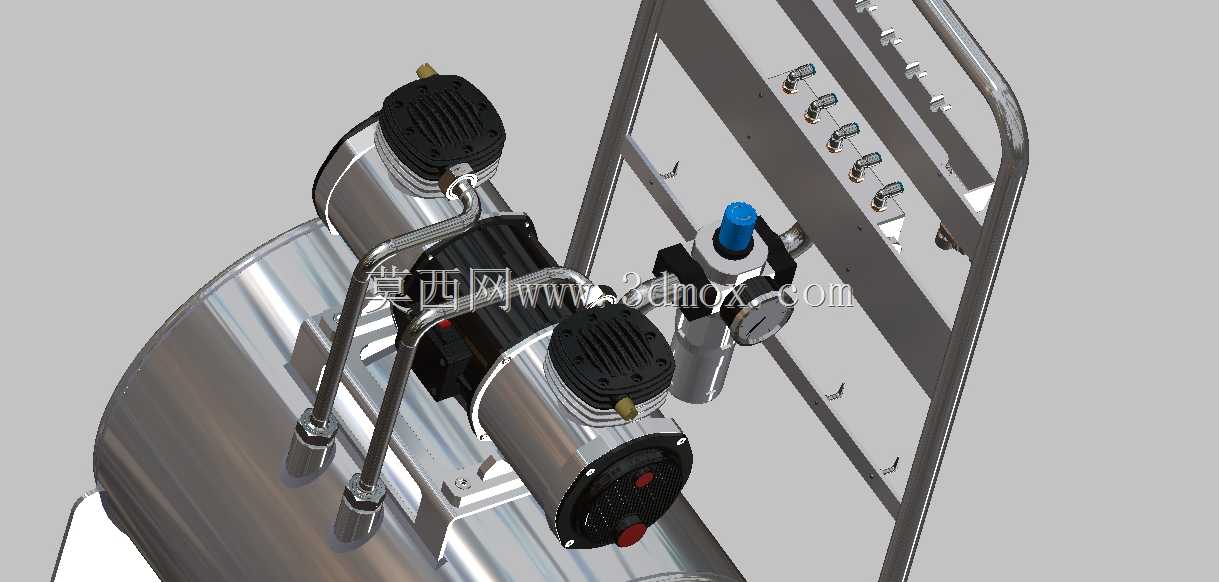

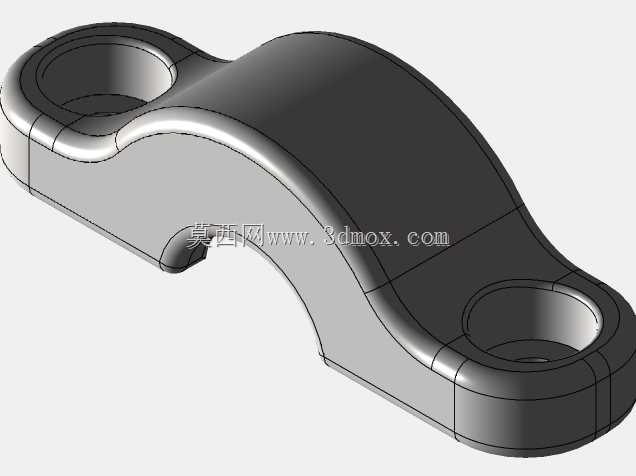

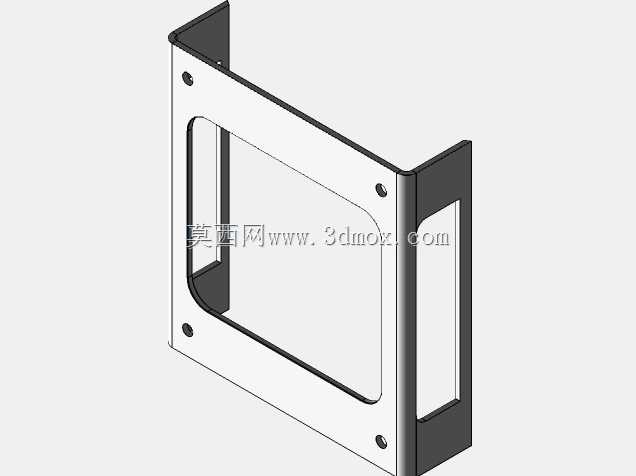

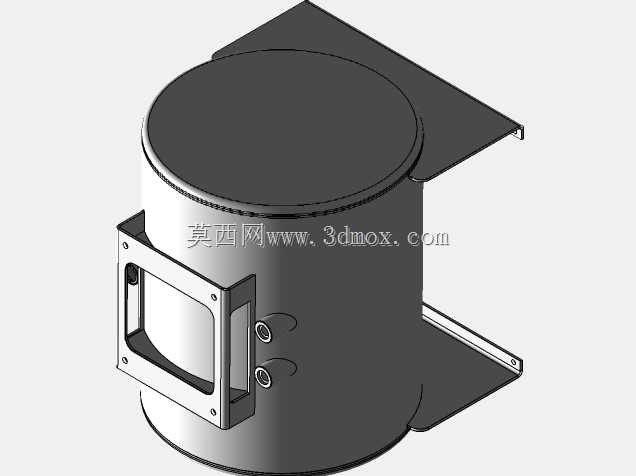

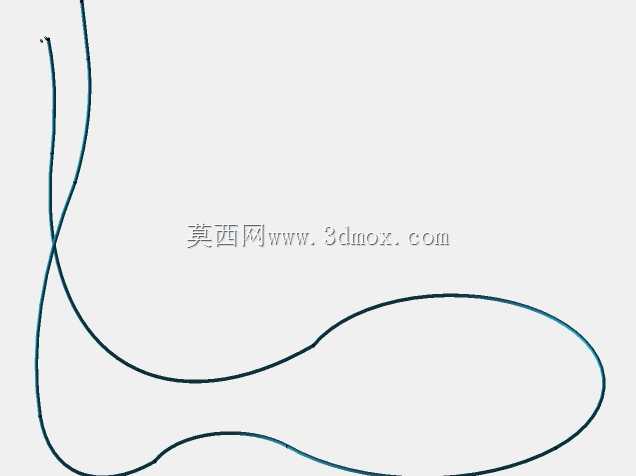

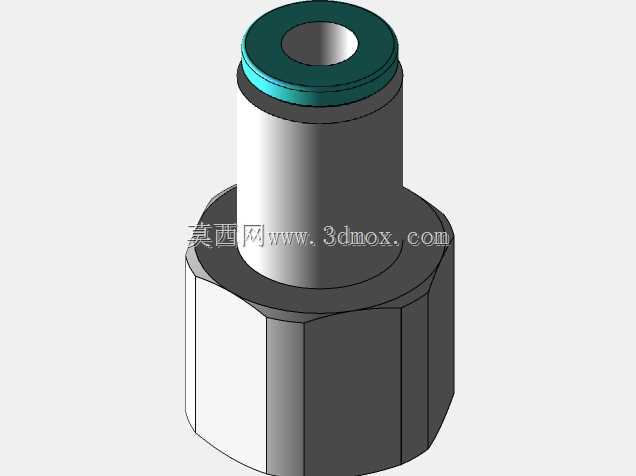

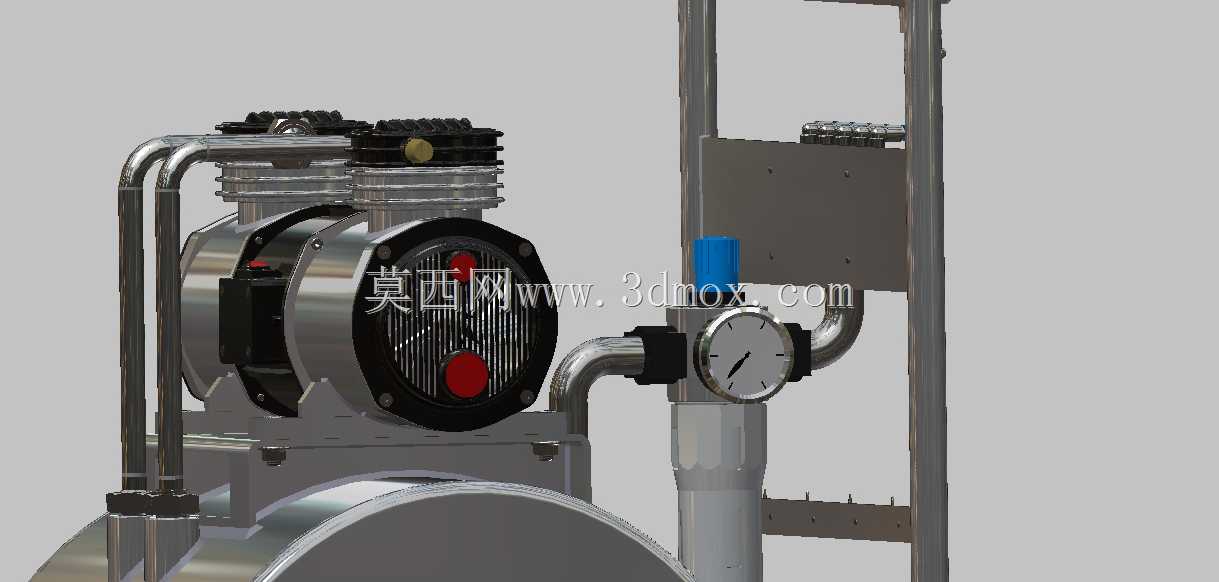

　　推移时不需要过度弯腰，转场经过车间门槛、地面小坡度时也能轻松通过。核心的压缩主机与储气罐采用上下叠装的布局，储气罐为卧式圆柱形结构，作为整个设备的承载基座，电机与压缩泵头直接安装在储气罐顶部的安装支架上，这种布局一方面能最大化压缩整机的占地面积，作业时仅需要占用不到0.4平方米的地面空间，在狭窄的作业工位也能放置；另一方面储气罐本身的重量作为底座，能有效降低整机重心，运行时的振动会被低位的重量抵消，不需要额外做地脚固定也能保持稳定。设备的气路控制元件全部集成在扶手侧的安装板上，包括压力调节阀、排气开关、输出快插接头，操作人员站在设备侧方就能完成压力调节、气路通断的操作，不需要绕到设备背面，连接喷枪气管时也能顺手完成接头插拔，作业间隙调整气压不需要挪动位置。气路管线采用耐高压橡胶软管沿扶手框架排布，所有管线都用管卡固定在框架上，避免推移设备时管线晃动剐蹭，也防止作业时踩踏到管线造成破损。电机外侧配置了镂空的散热护罩，护罩的开孔方向正对设备运行时的自然气流方向，连续运行时电机产生的热量能快速散出，不会因为长时间高负荷运行出现过热停机的问题。储气罐底部设置了排污阀，日常维护时只需要打开阀门就能排出罐内积存的冷凝水，不需要额外拆卸部件，维护操作门槛很低。从安装边界来看，设备整体宽度控制在450毫米以内，长度不超过700毫米，扶手顶端高度在900毫米左右，不管是放置在工具车旁还是作业工位的边角，都不会占用过多的操作空间，

　　连接喷枪的气管输出接口距离地面高度在600毫米左右，气管引出后不会拖地，避免作业时人员踩踏气管绊倒。设计时特意将所有电气接线都隐藏在框架内侧，没有外露的明线，一方面防止喷涂时的漆雾附着在电线上造成绝缘层老化，另一方面也避免推移设备时电线被勾挂造成破损。设备的压力输出区间适配常规喷枪的工作压力要求，储气罐的容积能保证连续喷涂时气压不会出现明显波动，不会因为气压忽高忽低造成漆面厚薄不均，在单把喷枪连续作业的工况下，不需要等待空压机频繁补压，能保持连续的作业节奏。针对喷涂作业现场漆雾大的特点，设备的所有外露金属部件都做了防锈涂装，框架部分采用喷塑处理，长期在有漆雾、少量溶剂挥发的环境里使用也不会出现表层锈蚀，

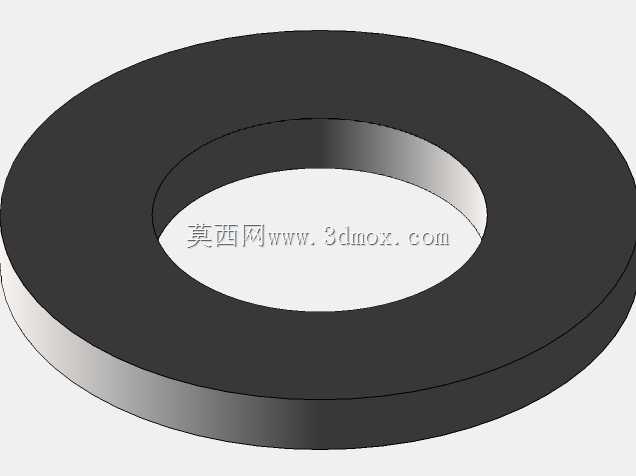

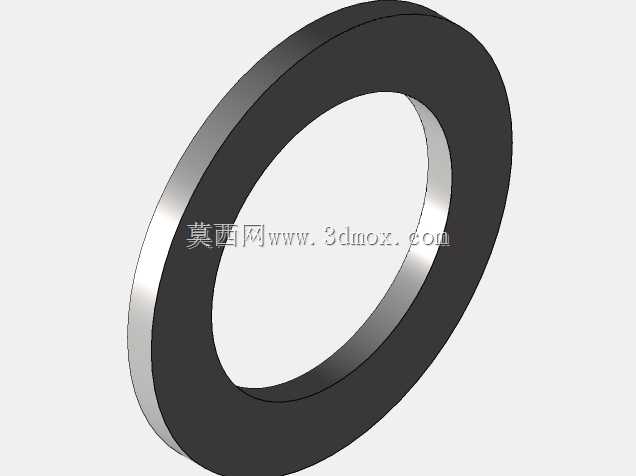

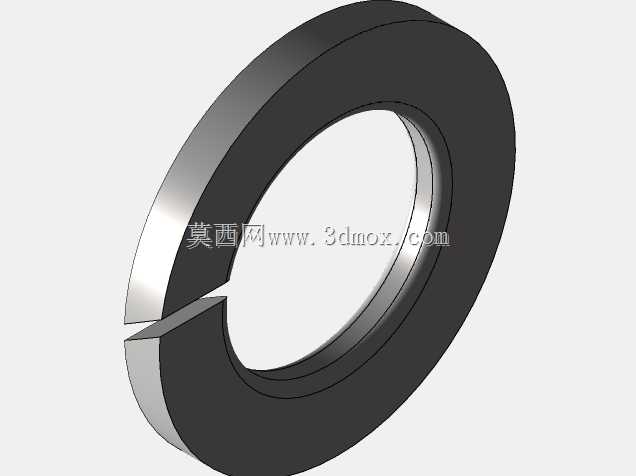

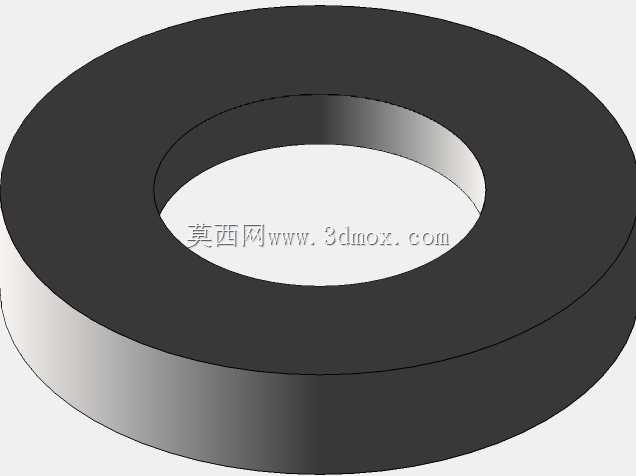

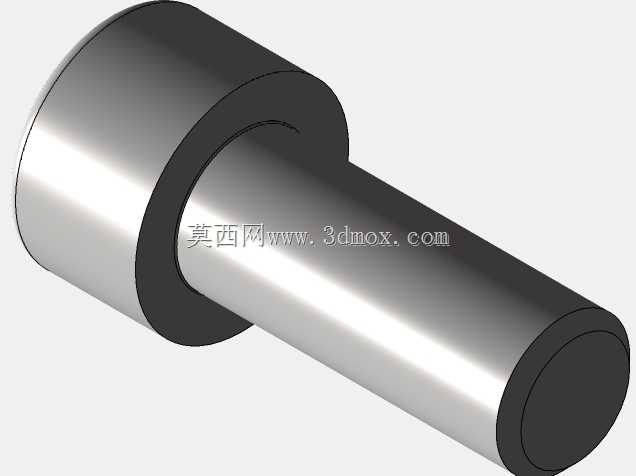

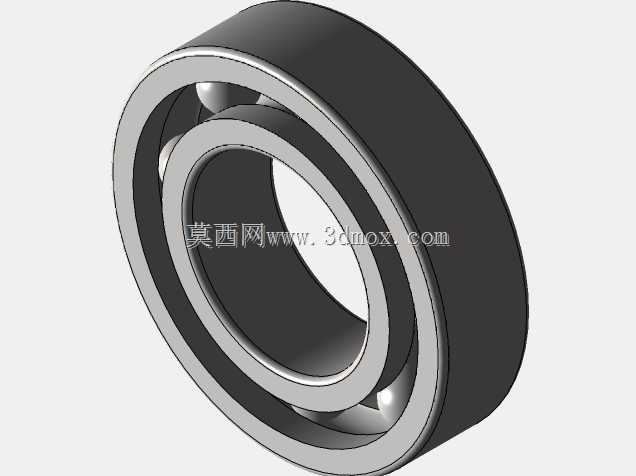

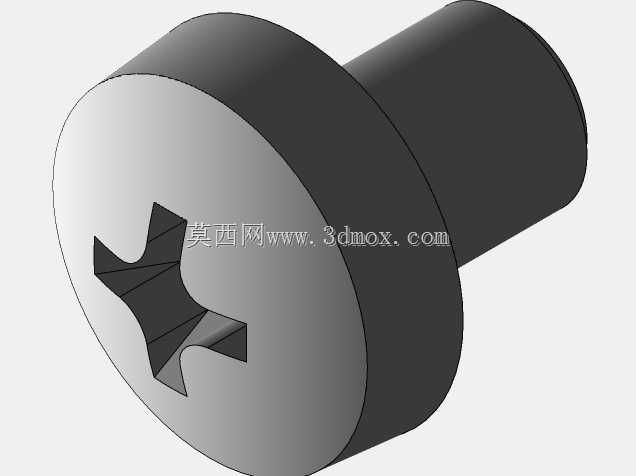

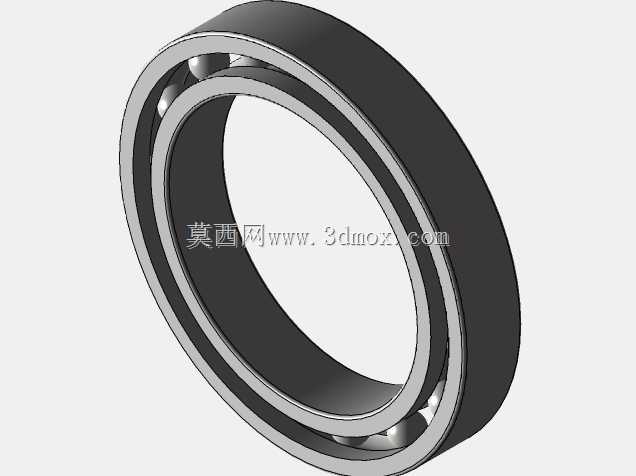

　　日常清洁时只需要用抹布擦拭就能去掉表面附着的漆雾，不会残留难以清理的污渍。脚轮采用密封轴承结构，喷涂时飘落的漆雾不会进入轴承缝隙造成卡滞，长期使用推移依然顺畅。整个设备的结构没有采用复杂的模块化拆分，所有部件都集成在同一个推车框架上，日常转运不需要拆解任何部件，推到作业位置接上气管就能开机使用，对于经常需要更换作业地点的喷涂从业者来说，这种集成式的设计能减少很多设备准备的时间，也不会出现零散部件丢失的问题。在结构强度设计上，扶手框架与储气罐的连接位置采用焊接固定，能承受推移时的侧向冲击力，即使在不太平整的地面推行，框架也不会出现变形开焊的问题，泵头与电机的安装支架采用加厚钢板冲压成型，运行时的振动不会让支架出现共振异响，连接螺栓都配置了防松垫片，长时间运行也不会出现螺栓松动的问题。
