紧凑型机械增压空压机结构设计

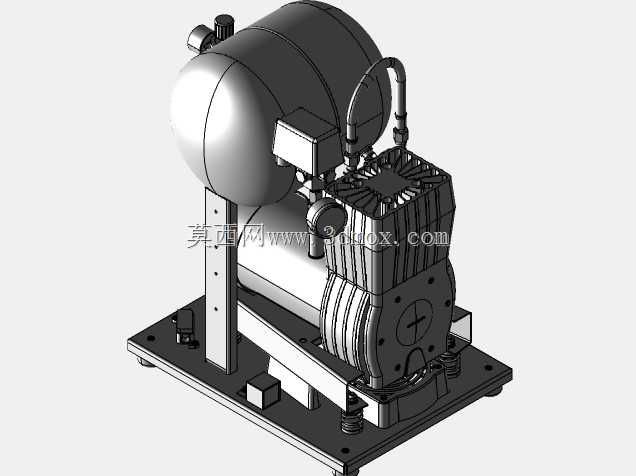

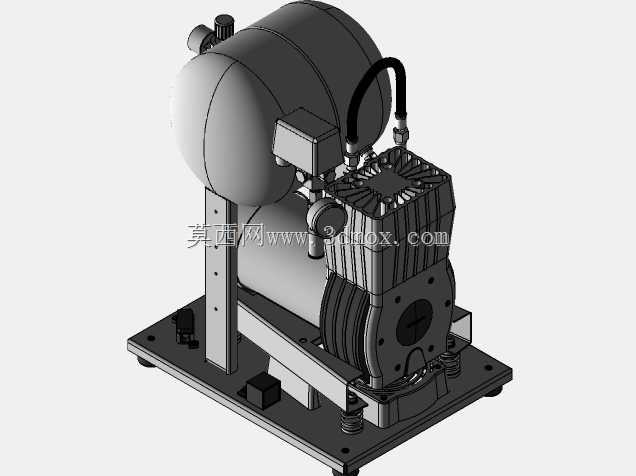

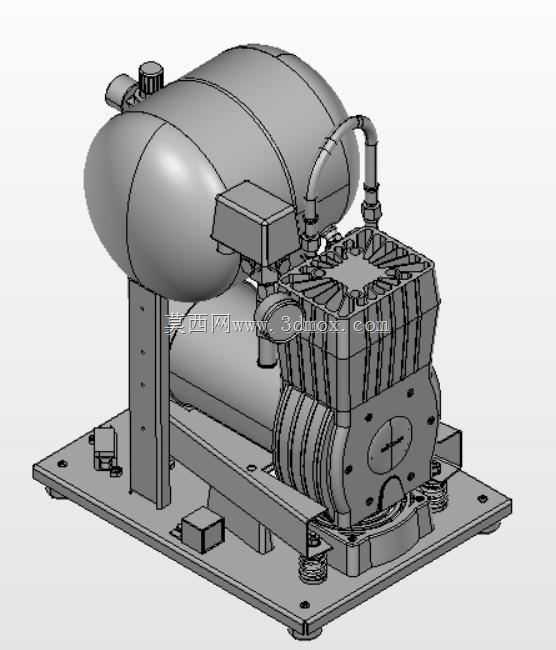

　　该套集成式压缩动力单元常见于分散式气动供给场景，在小型加工车间、车载气动系统、实验室气源配套以及移动式维修站点中承担持续稳压供气任务。设备将压缩主机、卧式储气罐体、驱动电机、压力控制组件与底座集成在同一安装平面内，省去了外部零散管路的布置成本，整体结构紧凑，能够在有限占地空间内完成从空气压缩到稳压储存的完整流程。

　　从实际使用角度看，这类带储气罐的增压型空压机主要用于为气动扳手、喷枪、小型气缸、气动夹具等终端设备提供稳定压力气源。罐体本身起到缓冲压力脉动的作用，可避免压缩机频繁启停，降低主机磨损；压缩主机采用多缸往复式结构，散热鳍片沿缸体周向布置，能够在连续运行过程中扩大与空气的接触面积，将压缩过程产生的热量及时散出。缸头部分集成阀组结构，进排气路径经过优化，可在额定转速下维持稳定的容积效率。

　　设计过程中，底座的刚性与隔振是需要重点权衡的部分。压缩主机运行时存在往复惯性力，若底座刚度不足，长期运行会引发焊缝疲劳与连接松动。模型中底座采用钢板折弯成型并预留安装孔位，主机与罐体下方设置支撑立柱，既保证各部件相对位置准确，也为现场地脚固定提供基准。主机底部可见弹性减振元件，用于将振动能量在传递到底座前进行衰减，降低整机运行时的噪声与地面冲击。

　　管路连接方面，罐体与压缩主机之间采用金属弯管衔接，走向沿设备上部轮廓布置，避免与运动部件和散热区域干涉。压力开关及控制盒安装在主机侧上方，便于操作人员观察压力状态并进行检修，接线与气动管路分区明确，减少后期维护时的误碰风险。卧式储气罐采用椭圆封头结构，相比立式罐体更有利于降低整机重心，在移动或车载工况下具备更好的稳定性。

　　从安装边界判断，整机外形呈长方体布局，长度方向主要由卧式罐体决定，宽度方向由压缩主机与底座外轮廓限定，高度方向最高点为罐体顶部及管接头。底座四周的安装孔可直接与设备机架或地基面对接，现场布置时需在主机散热侧预留通风间隙，保证冷却空气能够顺畅流经缸体散热鳍片。罐体排水口位于低位区域，便于日常维护时排出冷凝水，防止罐内锈蚀。

　　在结构建模层面，该模型完整还原了紧固件、管接头、支撑脚、减振垫、电气控制盒等细节，可用于设备总体布局校核、安装空间确认以及维修拆装路径分析。对于气动系统集成人员而言，这类一体化单元能够减少单独选型主机、罐体和控制阀的工作量；对于结构设计人员，则可参考其支撑布置、管路走向与隔振设计思路，在类似紧凑型动力站开发中控制整机尺寸并提升运行可靠性。
