3D打印挤出机热端集成安装托架

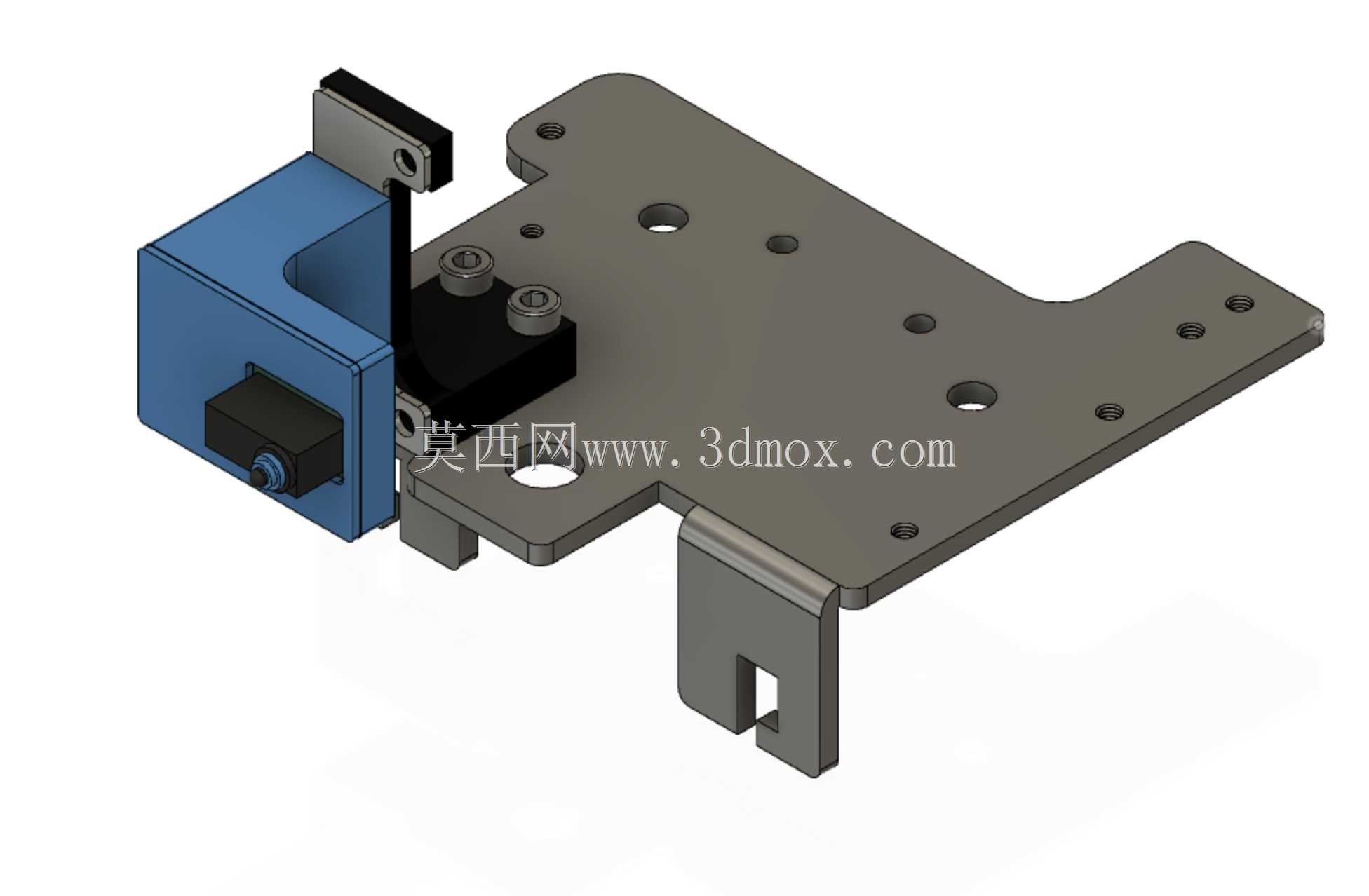

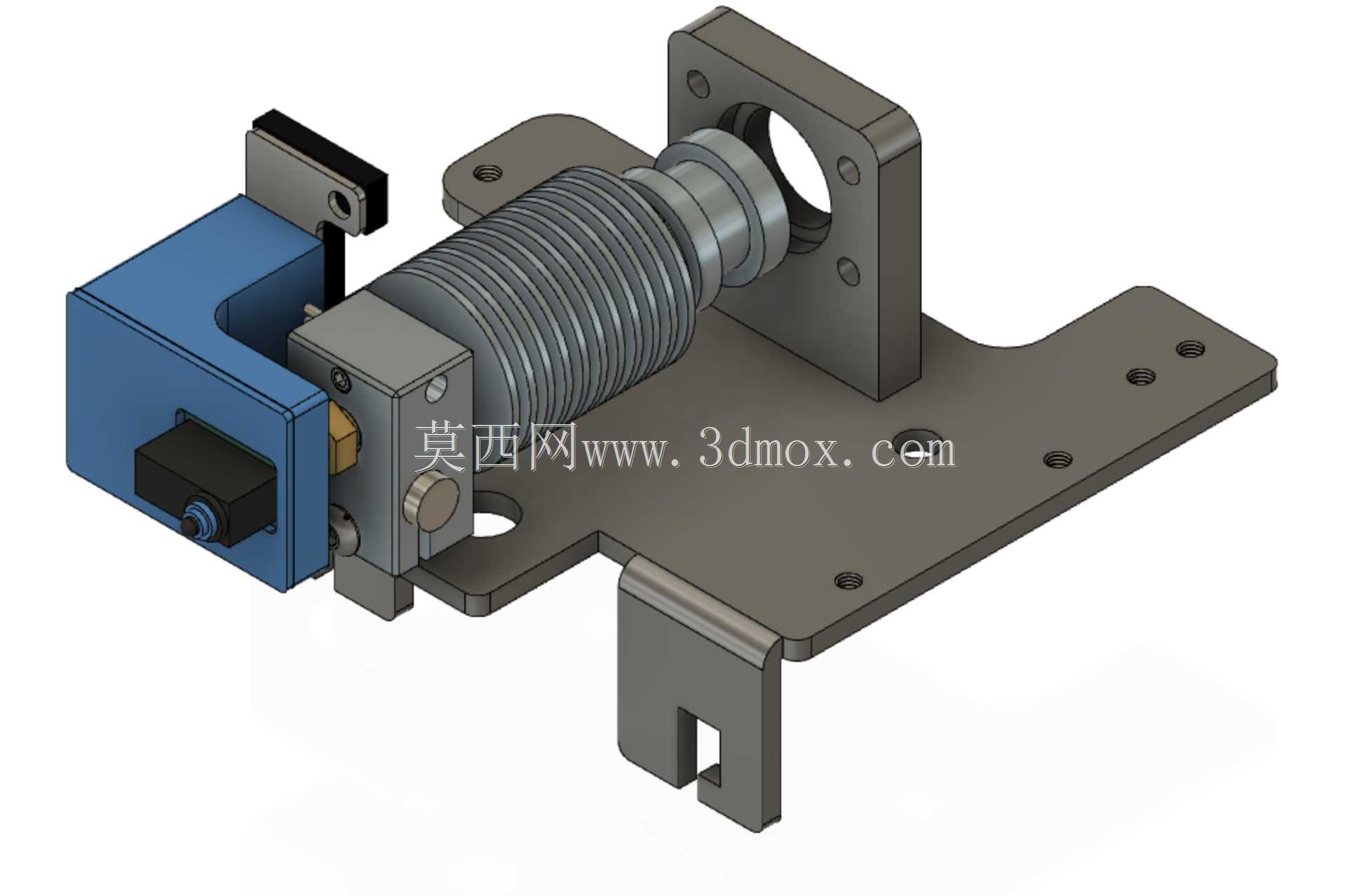

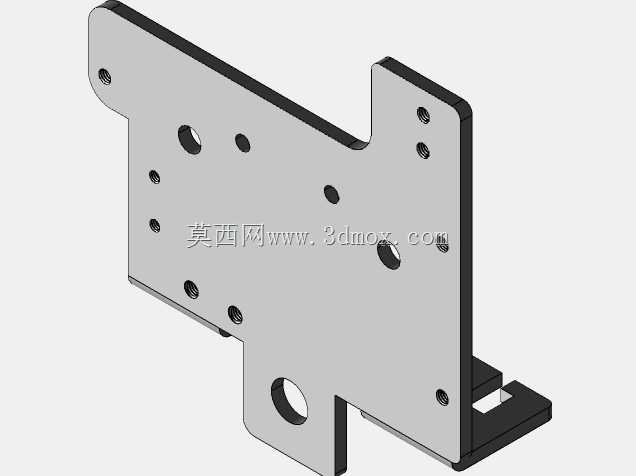

　　这套结构件主要面向桌面级FDM熔融沉积成型设备的X轴运动端，承担热端挤出总成与运动滑块之间的刚性连接任务。在实际打印工况中，X轴托架需要在高速往复启停、加减速冲击以及热端持续辐射热量的环境下保持喷嘴位置稳定，因此其结构刚性、安装孔位匹配度与热隔离设计直接影响首层附着、尺寸精度和长时间连续打印的一致性。从装配关系看，底板采用折弯钣金形态，一侧通过多组安装孔与直线运动模组或滑块贴合，另一侧预留挤出机与热端的固定接口。这种布局把挤出机驱动齿轮、散热管、隔热块和喷嘴沿送料方向串联布置，使耗材从进入挤出轮到熔融挤出的路径尽量短而直，减少耗材在输送过程中的弯折阻力。对于柔性耗材而言，较短且约束连续的送料通道能够显著降低堵头概率；对于硬质耗材，

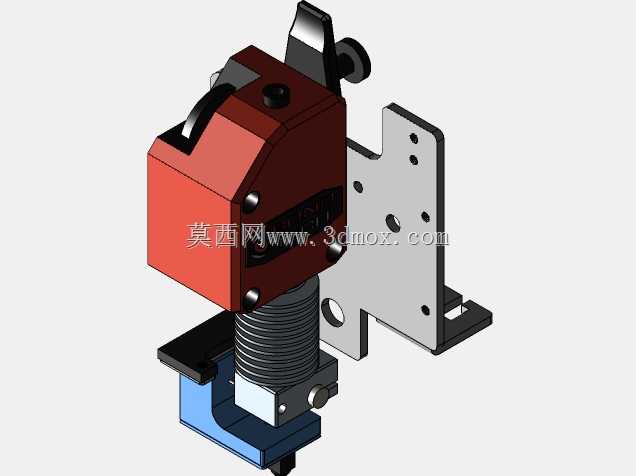

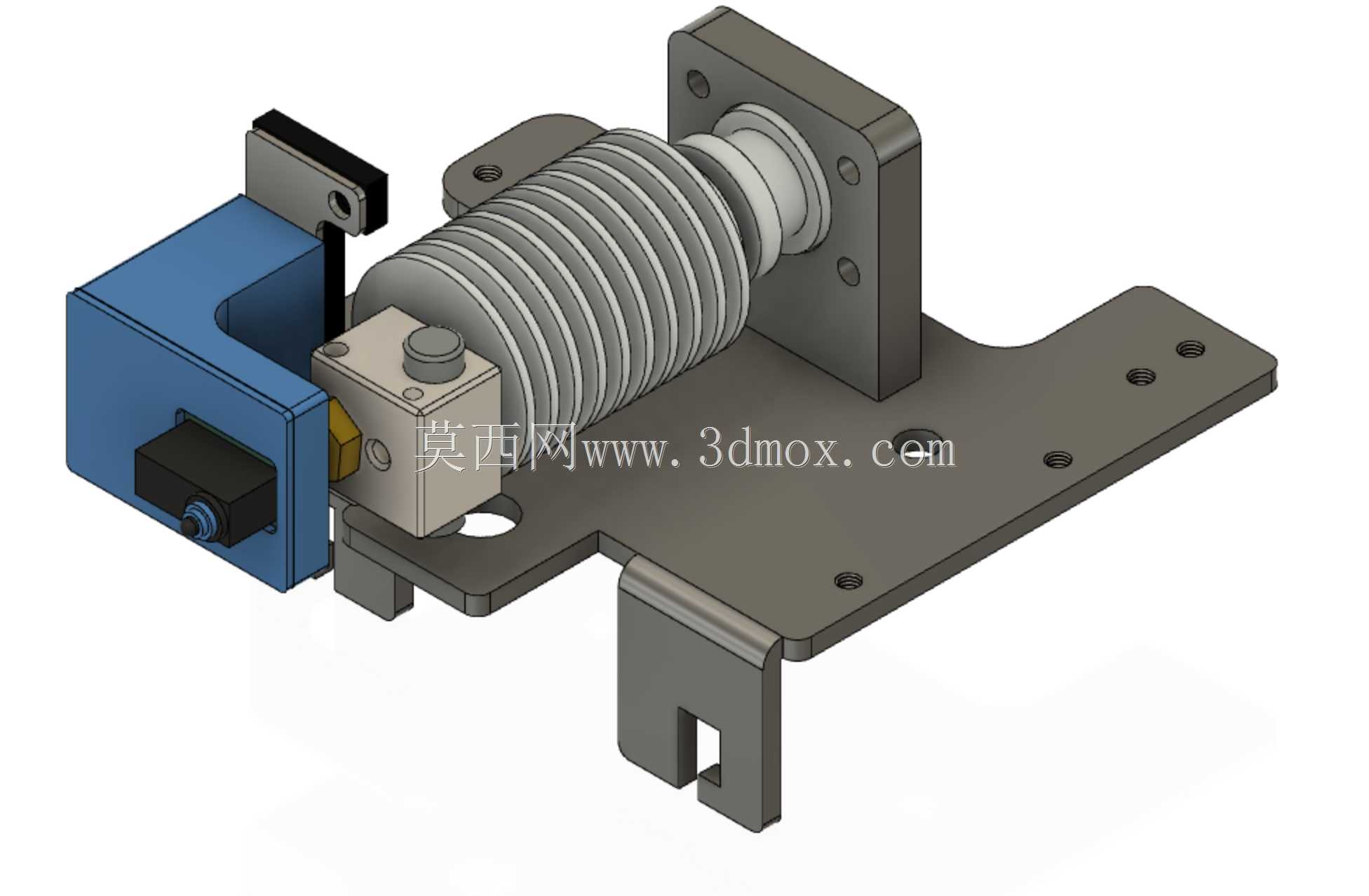

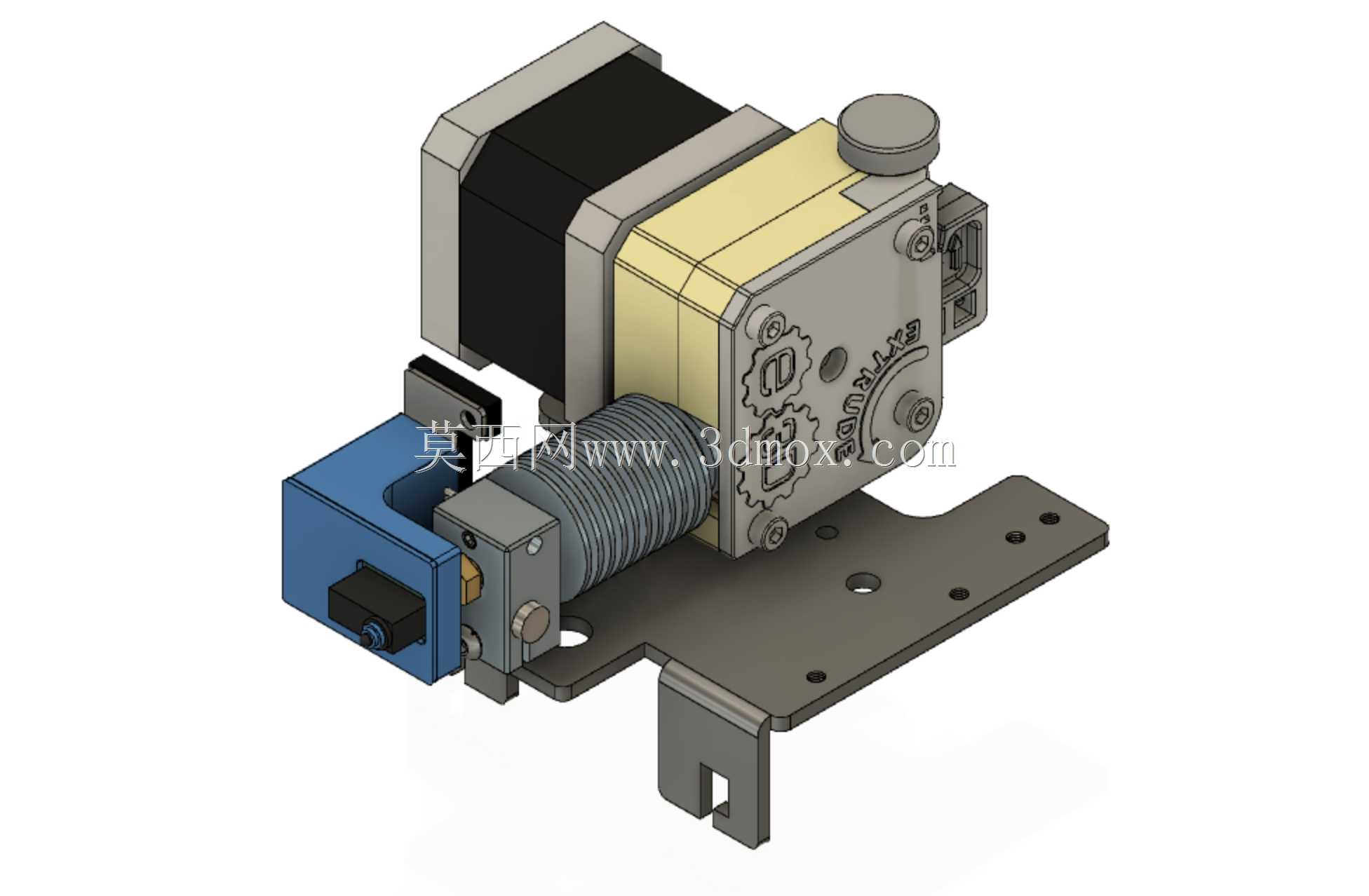

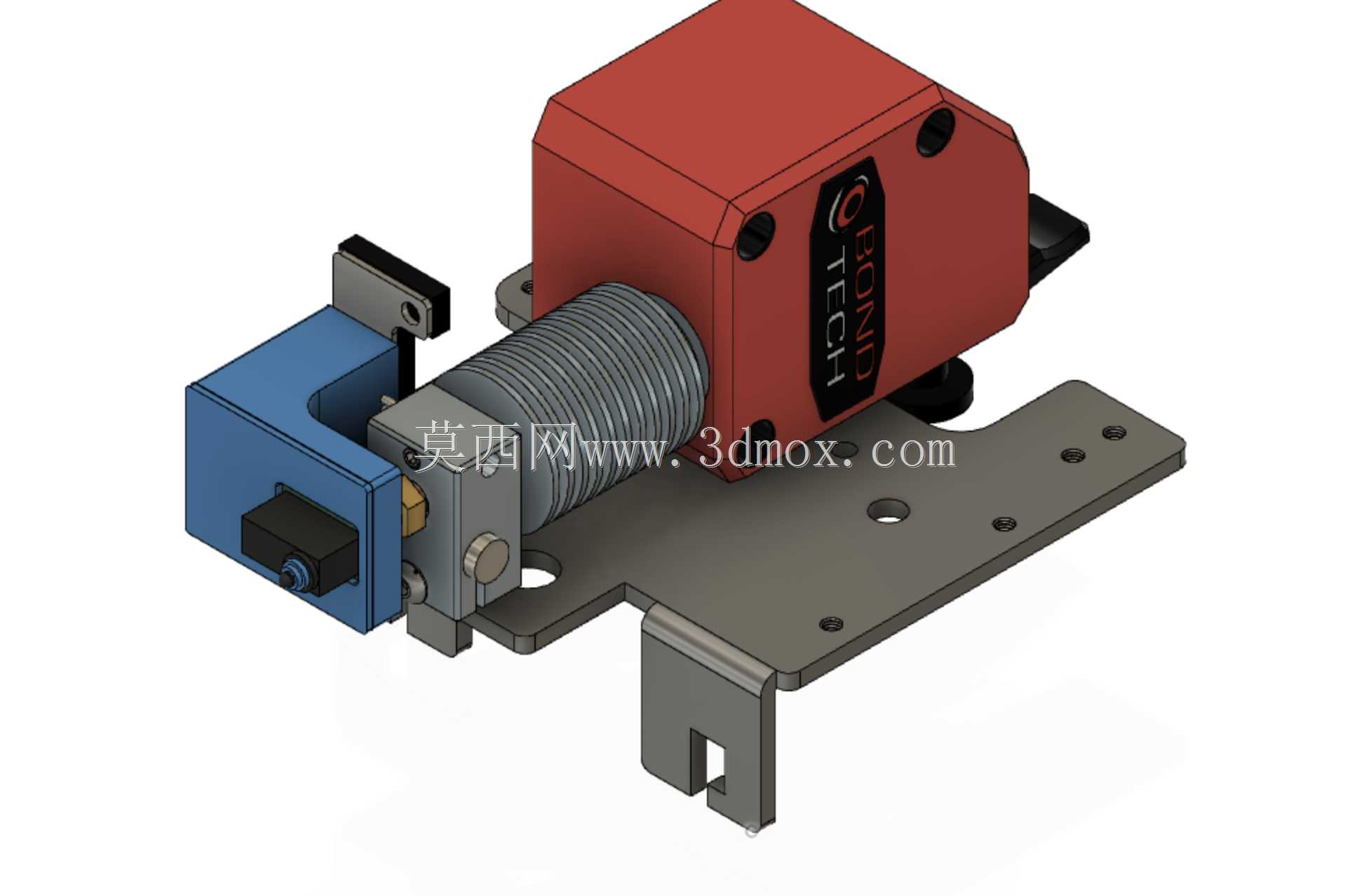

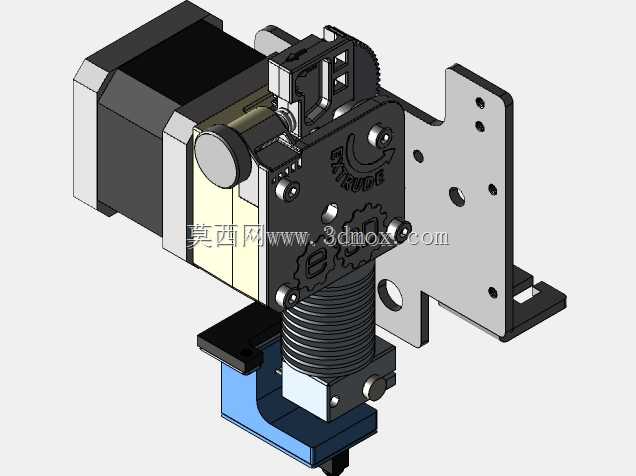

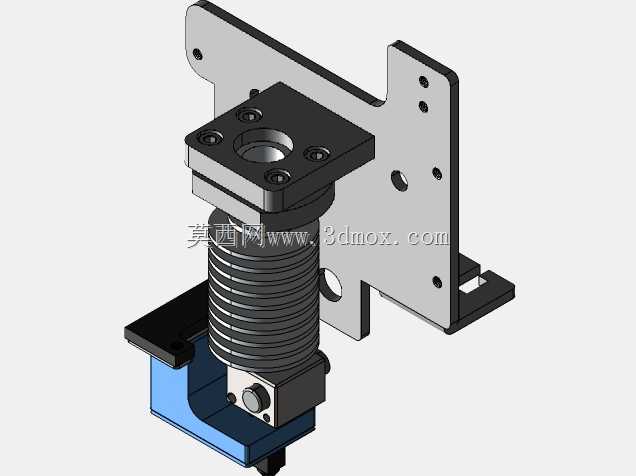

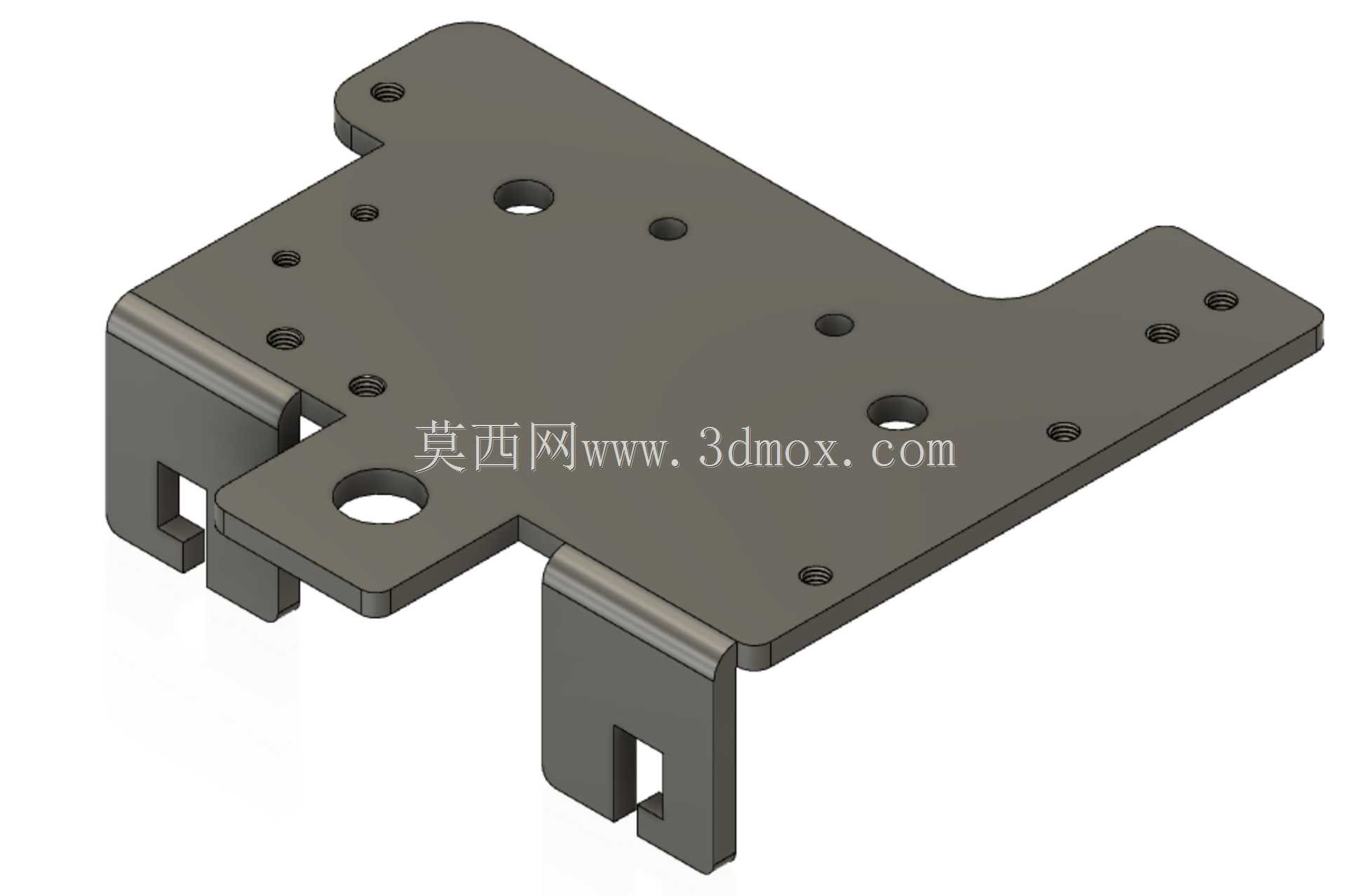

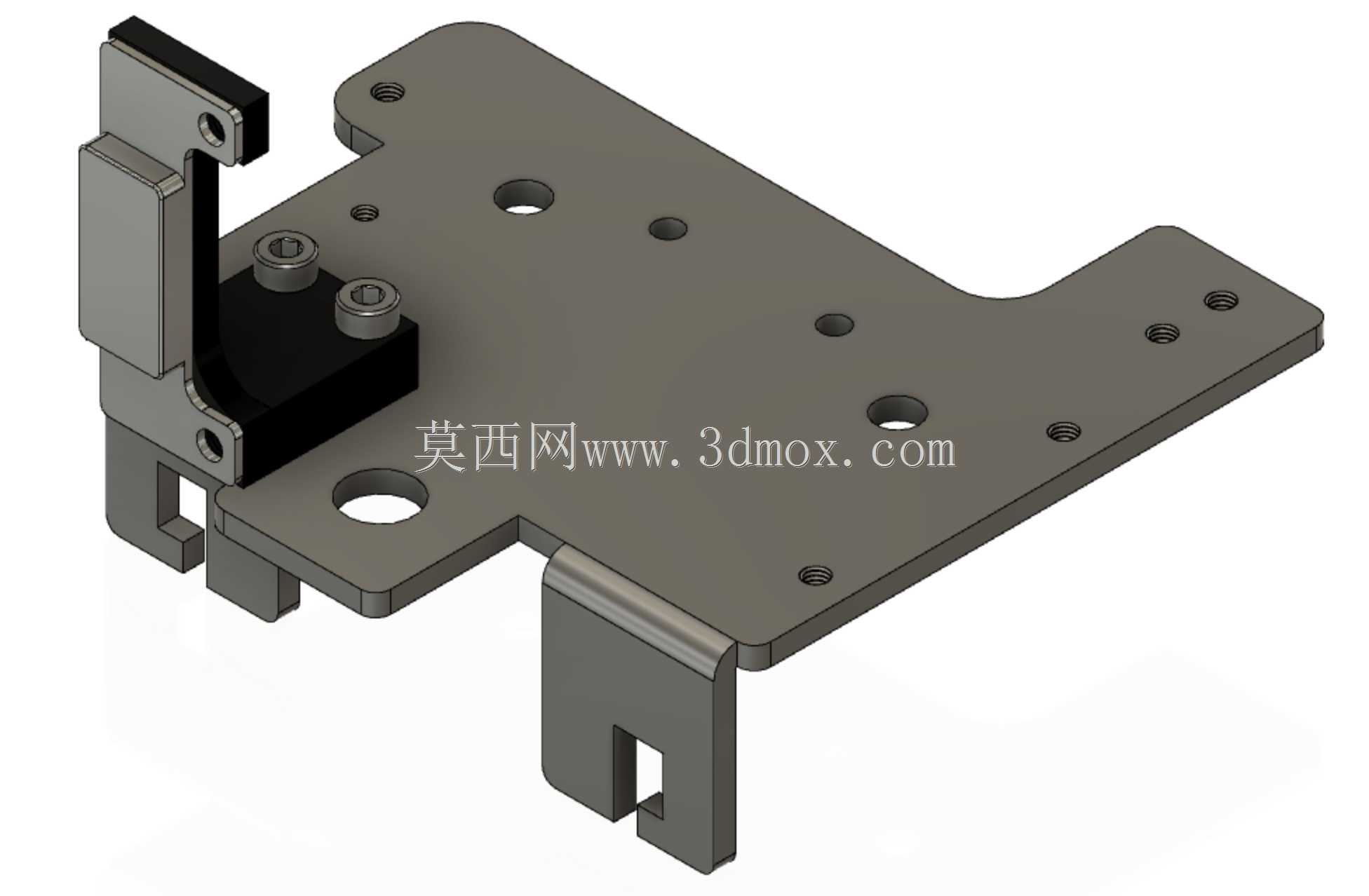

　　则有助于提升回抽响应速度，减少拉丝。散热段采用密集鳍片结构，目的是在热端上方建立足够的散热面积，阻止热量沿喉管向上传导至挤出轮区域。若上部温度过高，耗材会在进入熔融区前提前软化，造成送料轮啃料、挤出打滑或断料。该结构将散热管置于托架中部，由两侧立板和紧固件限位，既保证风道或风扇安装空间，也使热端轴线与喷嘴中心线保持确定位置。喷嘴相对安装底板的悬伸量是整机设计中的关键边界。底板下方需要留出喷嘴与热床之间的运动空间，同时要避免打印件、夹具、风扇罩或调平传感器在X轴全行程内发生干涉。托架上的折弯支脚与异形缺口并非单纯减重结构，它们同时承担定位、避让和装配操作空间的作用：缺口可让紧固件从下方或侧方装入，折弯边则提高薄板在垂直于底板方向的抗扭能力。在高速打印时，挤出机自身质量会形成附加惯性载荷，若底板平面刚性不足，喷嘴会在换向瞬间产生微小摆动，外轮廓表面容易出现振纹。该设计通过加宽安装面、设置局部翻边和把主要质量靠近滑块安装区，降低了质心外悬带来的力矩。挤出机侧部的蓝色方块体为送料驱动单元的安装位，内部容纳齿轮、摇臂、压料调节等机构。双齿轮挤出方案在推送力和耗材适应性方面具有优势，但也会带来更大的外形包络。托架在这一区域留出侧向空间，使耗材进入驱动轮前保持合理导入角度，同时为压料手柄或调节螺钉保留操作余量。若维护时需要更换喷嘴、清理喉管或调整挤出轮压力，这些边界空间会直接影响拆装效率。

　　热端固定位与挤出机输出口之间的同轴度需要重点控制。设计中应保证散热管中心、隔热块中心和喷嘴中心处于同一直线，耗材通过时不会在台阶处产生额外摩擦。三维建模时可先建立喷嘴尖端作为装配基准，再向上反推热块、喉管、散热管和挤出轮出口的位置，这样更容易控制喷嘴相对X轴滑块基准的坐标。对于需要自动调平的设备，还可在底板预留探针或传感器支架孔位，但必须保证探针触发点与喷嘴 tip 的偏移量在固件可补偿范围内。从材料与工艺角度看，钣金托架适合批量生产，孔位精度由冲压或激光切割保证，折弯后需控制平面度。若采用铝板加工，可提高散热能力但成本较高；若采用钢板，则刚性更好但重量更大。选择厚度时要在惯量与刚性之间折中：过薄会在热端紧固时产生翘曲，

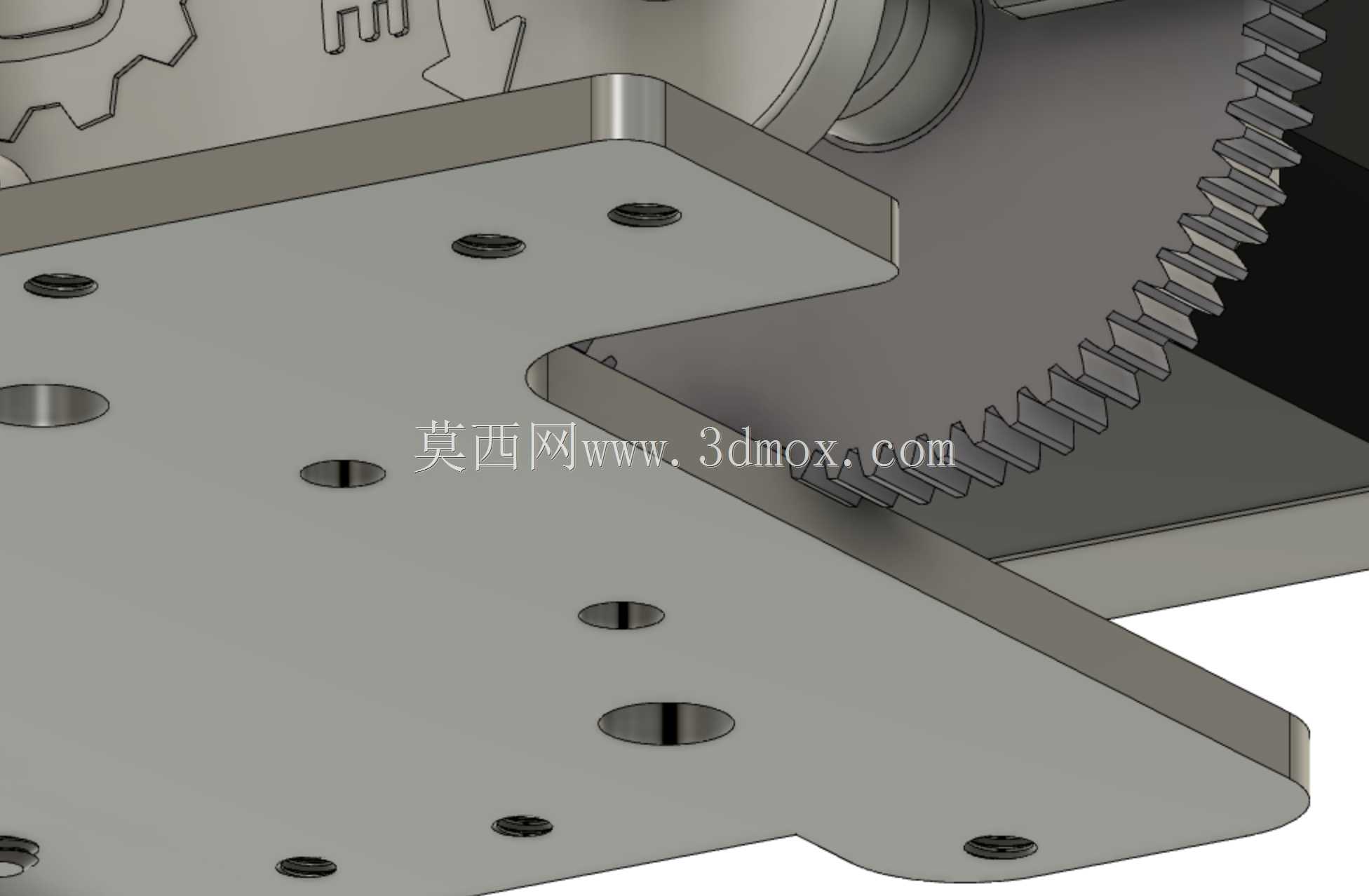

　　过厚则增加运动负载，降低X轴加速性能。模型中各紧固件孔位应区分光孔、螺纹孔和避让孔，尤其在挤出机与热端靠近的区域，要给螺母或扳手留出回转空间。实际应用中，这类托架还需考虑线缆管理。加热棒、热敏电阻、风扇和挤出机电机的走线若悬空摆动，会在高速运动中拉扯接头，甚至触碰打印件。可在托架边缘预留扎带孔或线卡固定位，使线缆沿运动方向形成稳定弯曲半径。热端风扇的风向也应与鳍片方向匹配，保证冷空气从一端进入并穿过散热片，而不是侧向乱流。对于结构设计人员，该模型的价值在于提供了一个可验证的集成布局参考：挤出机、热端、滑块和机架之间并非孤立选型，而是相互制约。喷嘴到安装面的距离决定Z轴最低位置，挤出机宽度决定X轴有效行程，散热管高度影响龙门框架净空，托架质量则影响皮带张力和电机加减速参数。建模时应把这些边界转化为装配骨架，优先检查运动包络、维护空间和热影响区，再细化筋边、孔位与局部倒角。面向三维建模与设备选型从业者，这类结构需要避免只追求外观紧凑而忽略可装配性。合理的托架应当让热端轴线稳定、送料路径顺畅、散热区远离冷端、紧固件可达，并在全行程内与机架、皮带、风扇罩及热床保持安全间隙。通过在数字模型中完成这些校核，可以显著减少实物试装时的干涉返工，提高3D打印机挤出系统在长时间运行中的可靠性。
