3D打印机X轴挤出机安装适配组件

　　这套适配组件主要服务于桌面级FDM 3D打印机的X轴运动端热端与挤出机集成安装场景，针对现有V5、V6系列热端在X轴滑台安装时的位置匹配问题做了针对性结构优化，解决了不同规格挤出机装配时的运动干涉、安装位不兼容的常见痛点。从实际装机使用的角度看，组件的核心功能是为热端、挤出机、限位触发结构提供统一的安装基准，所有安装孔位都做了位置公差适配，不需要用户二次打孔或者切割原有滑台结构，直接替换原有安装支架即可完成装配。

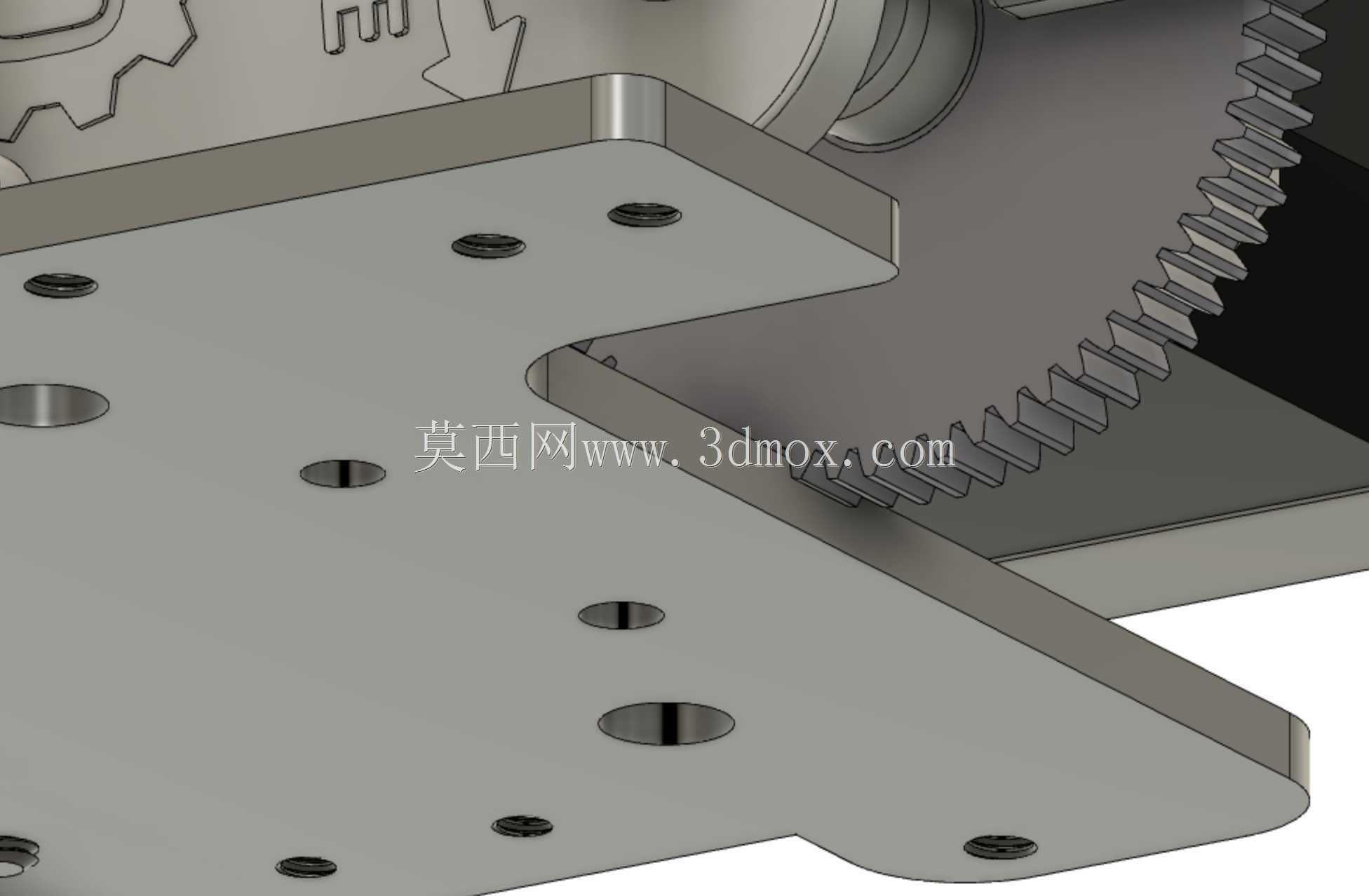

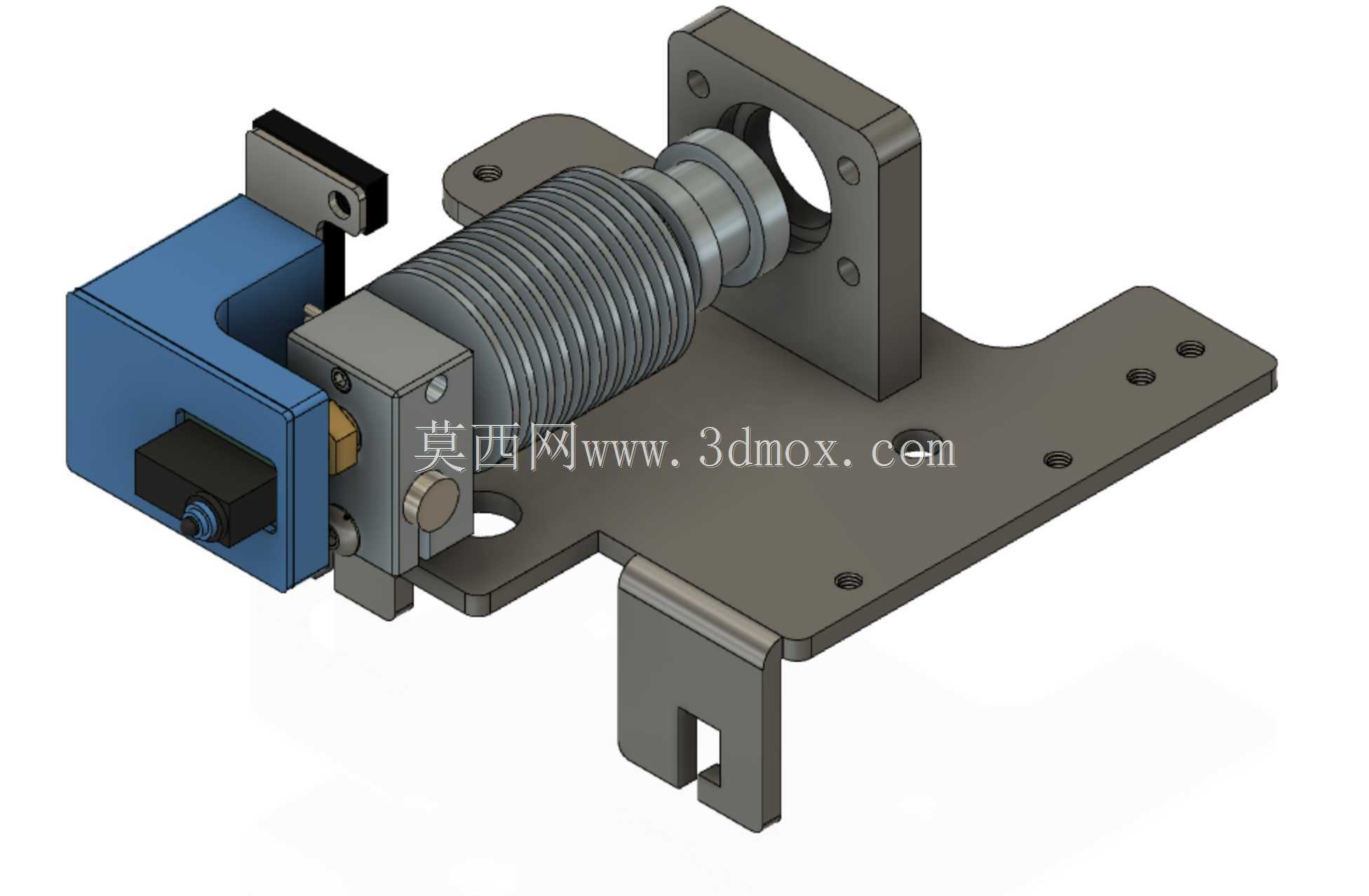

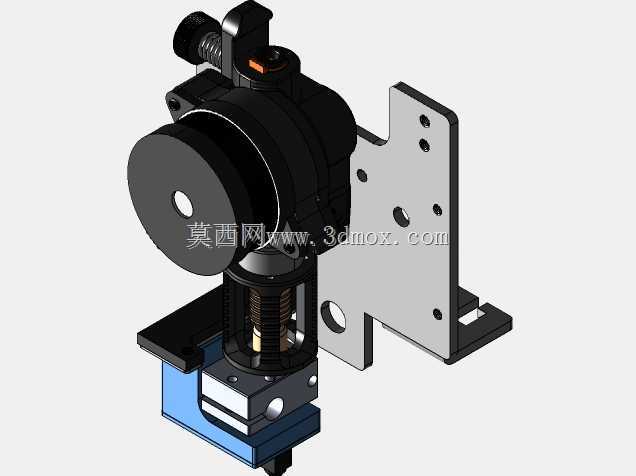

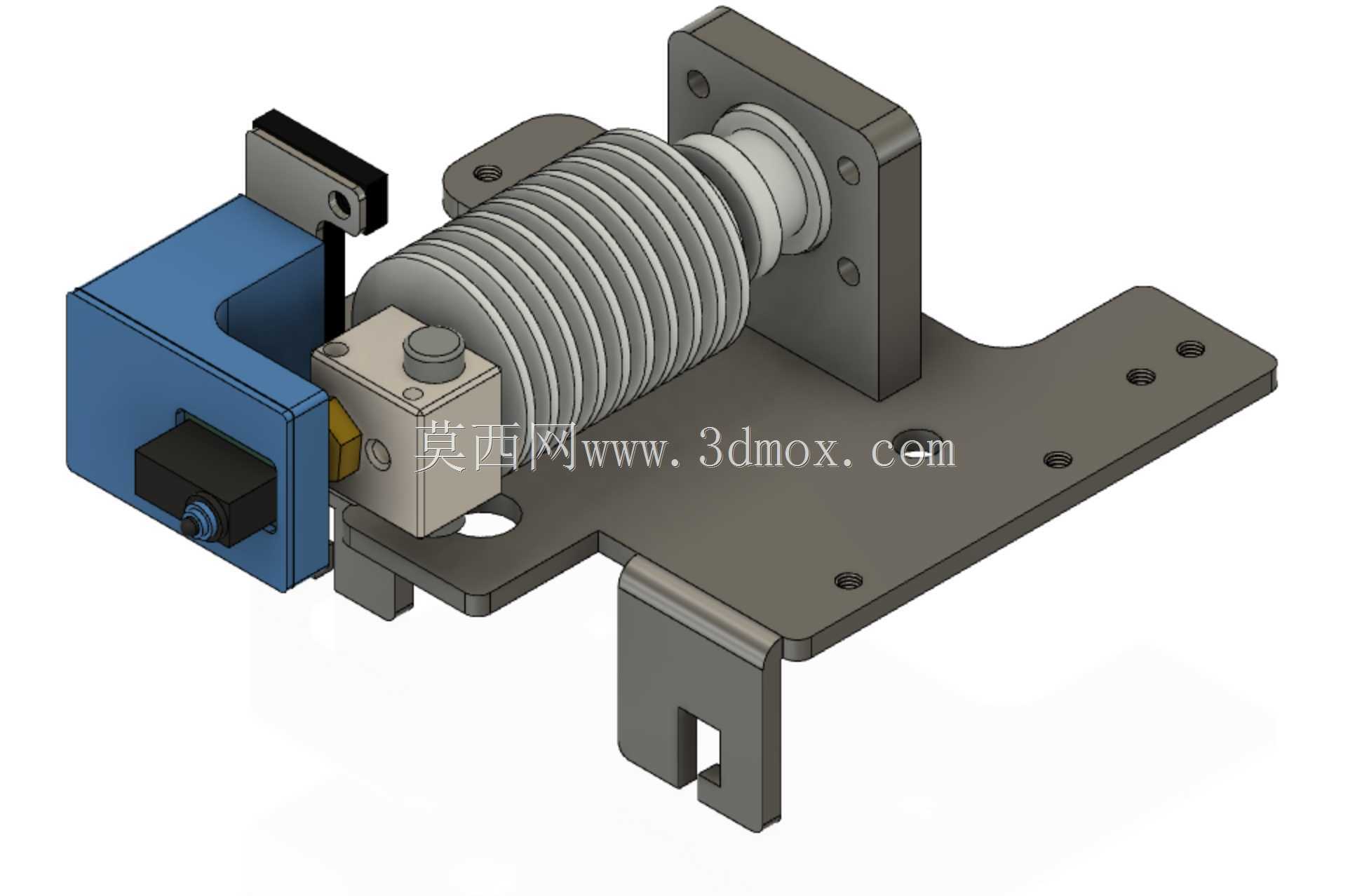

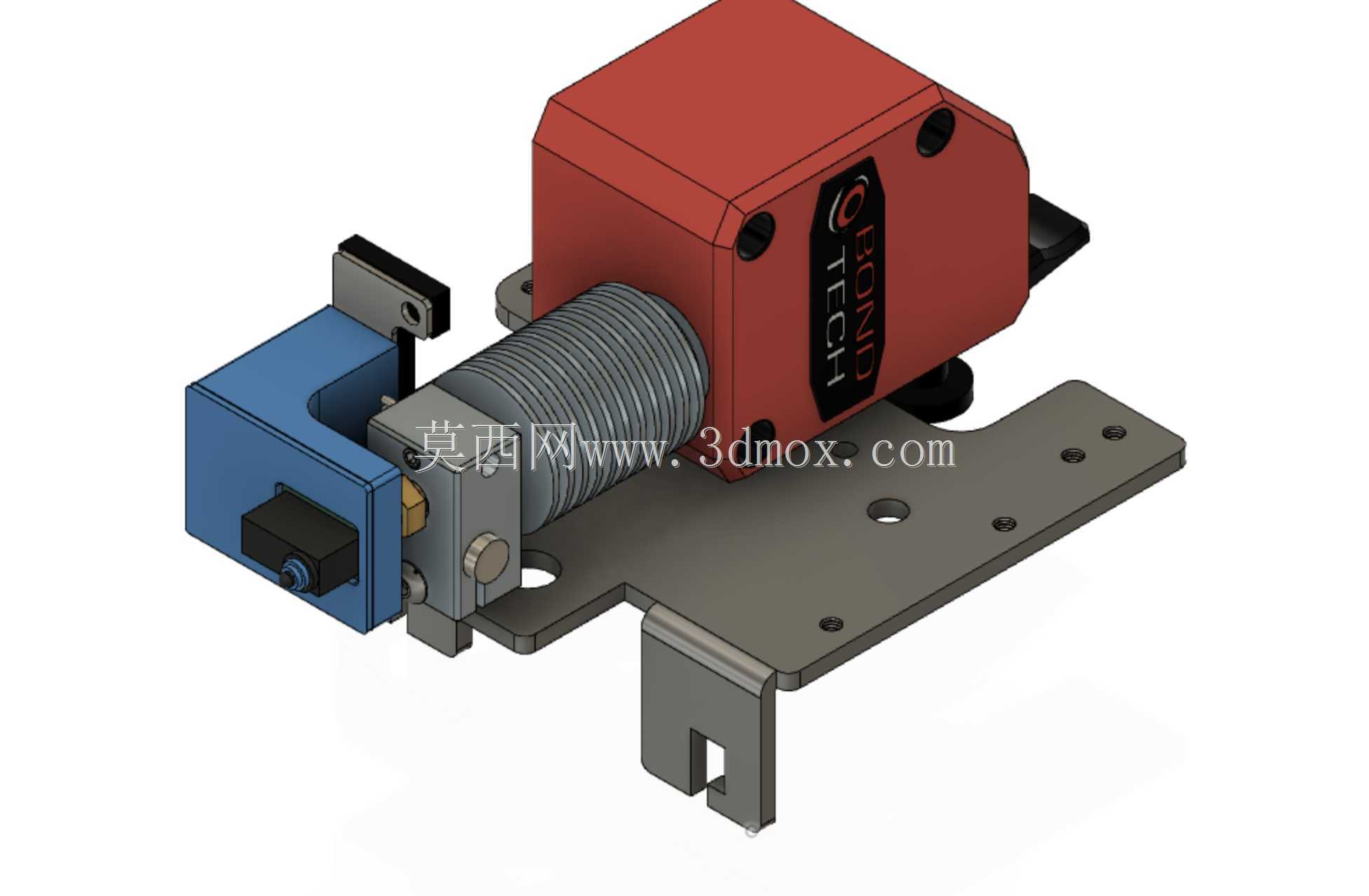

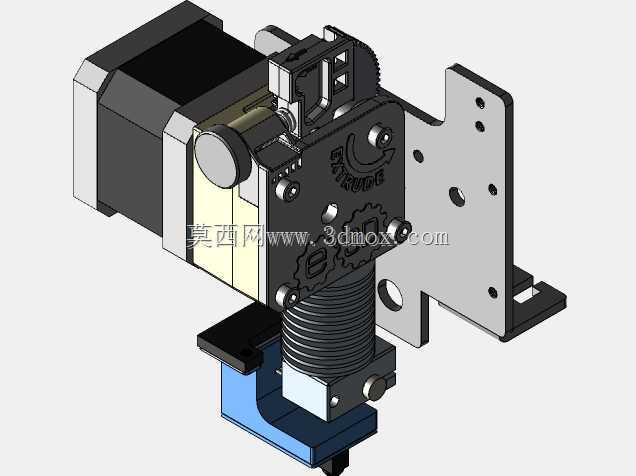

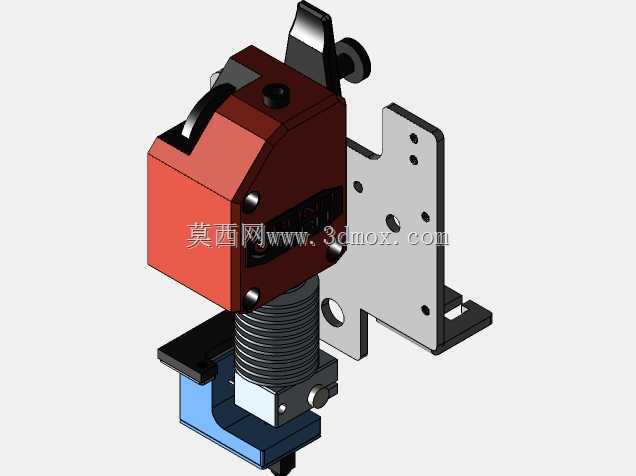

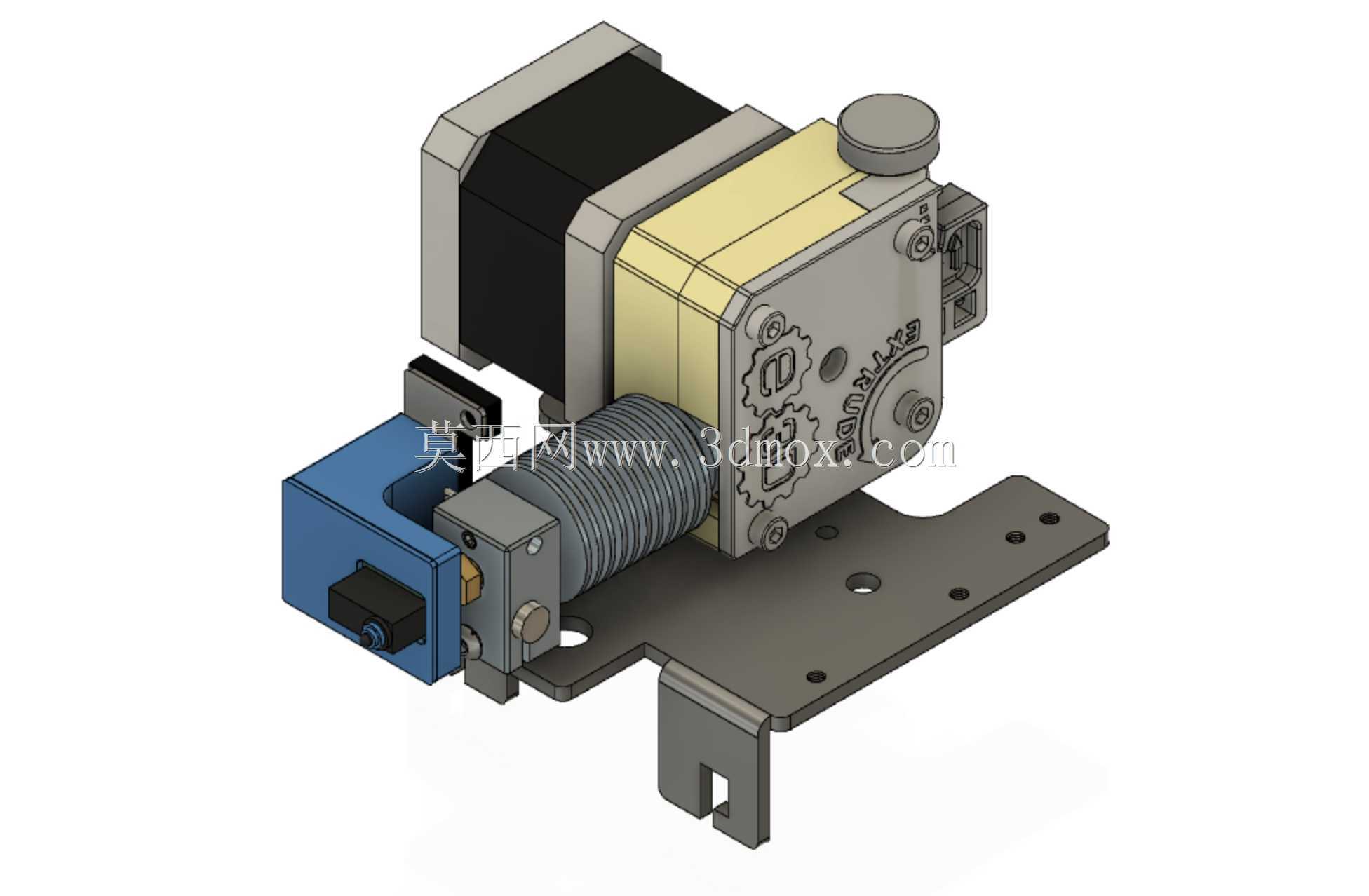

　　设计思路上优先保证了V6热端喷嘴的原始位置基准，也就是让V6热端的喷嘴端面位置和原有V5热端装机后的喷嘴位置完全重合，这样用户更换热端之后不需要重新调整Z轴零点、打印平台调平参数，也不需要重新校准打印头的XY偏移量，大幅降低了热端替换的调试成本。在安装位预留上，组件同时兼容泰坦挤出机和Bondtech挤出机两种主流近程挤出方案，考虑到泰坦挤出机的传动齿轮在X轴运动到极限位置时容易和滑台侧壁发生碰撞，以及BMG类型挤出机的细丝检测翻盖无法完全打开的问题，支架在对应位置做了让位缺口设计，不需要额外打磨挤出机外壳就能获得完整的运动行程和操作空间。

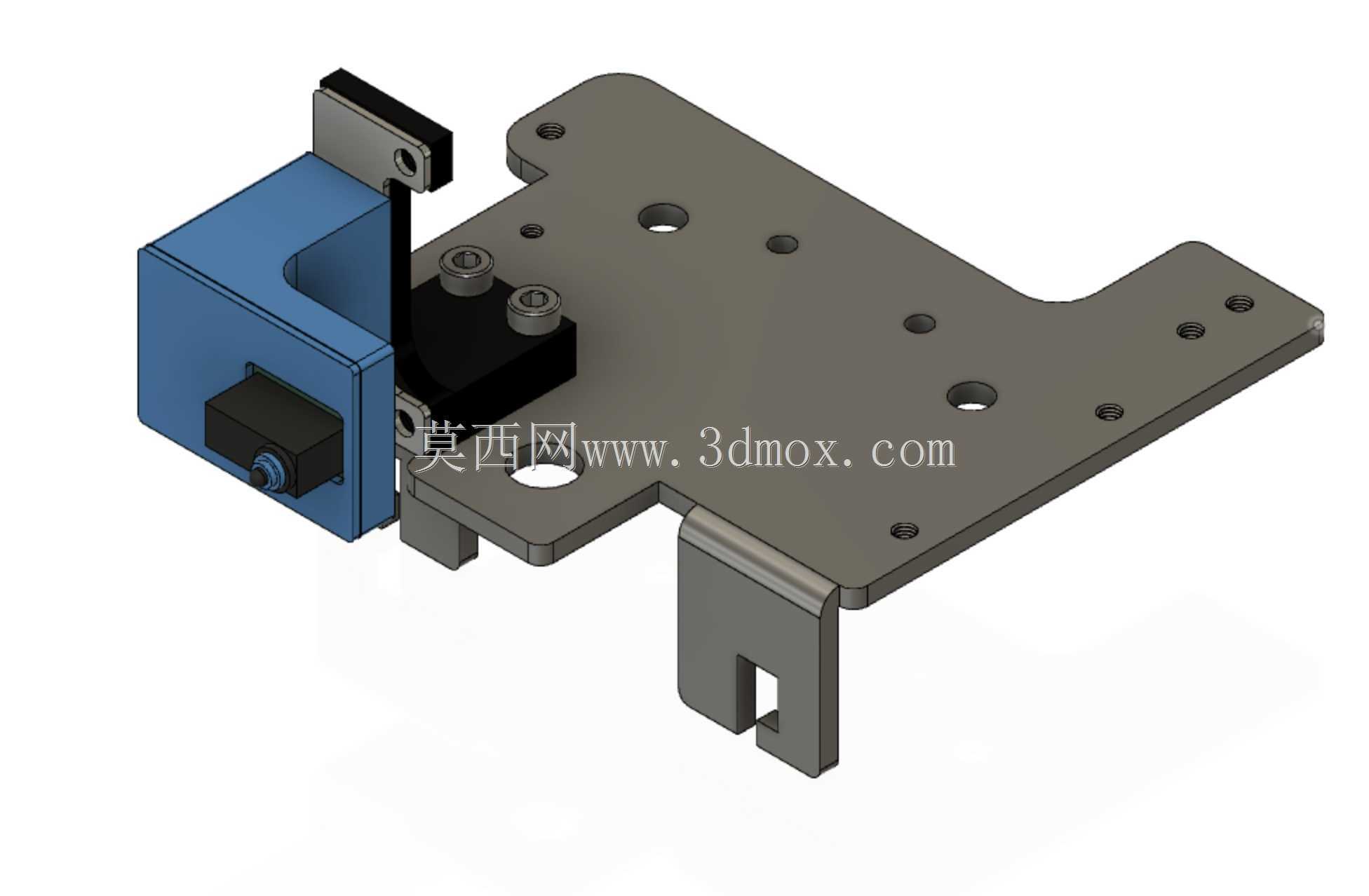

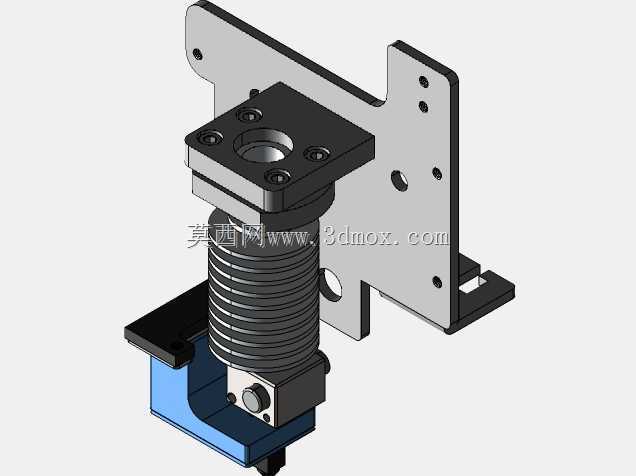

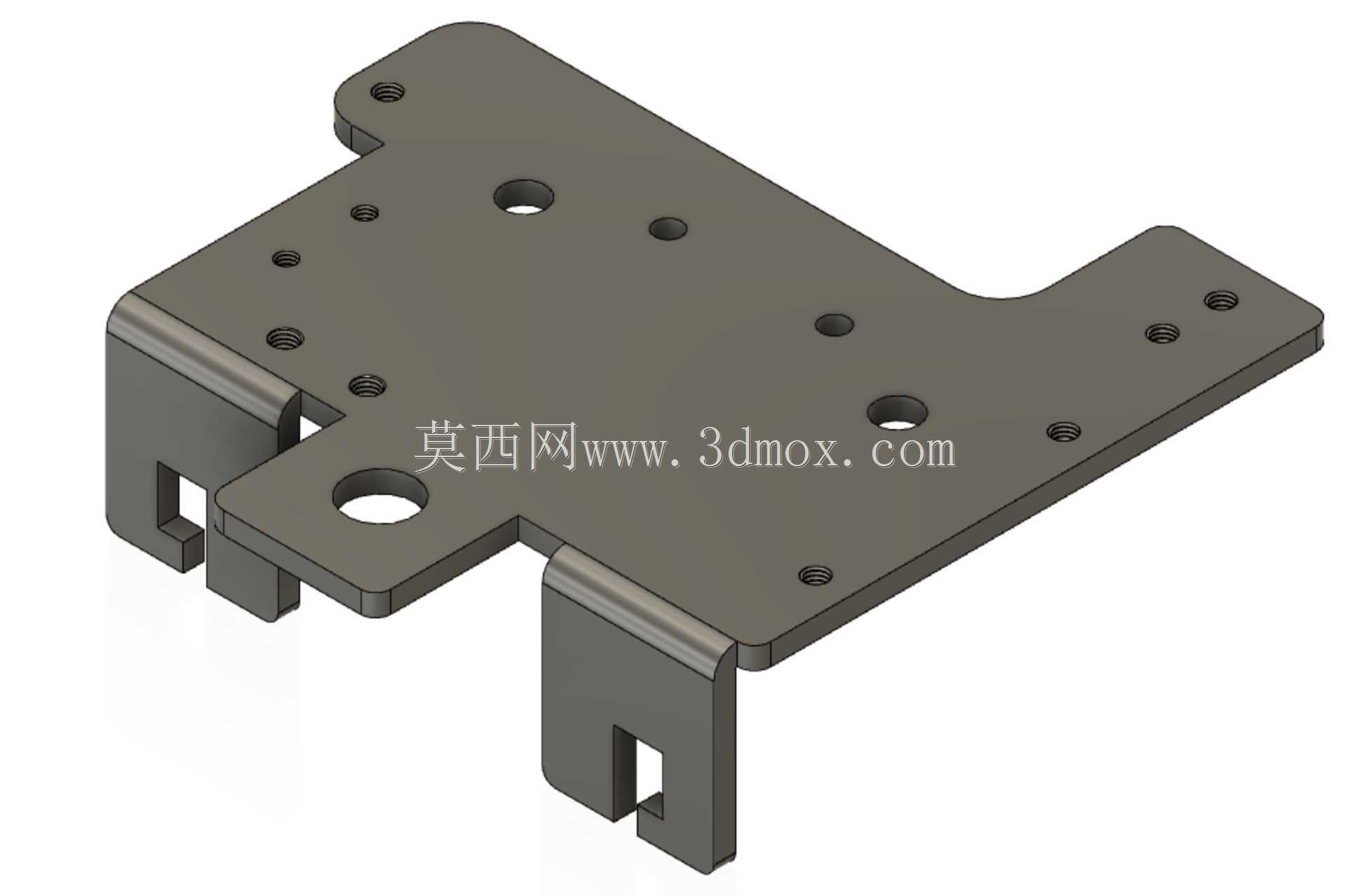

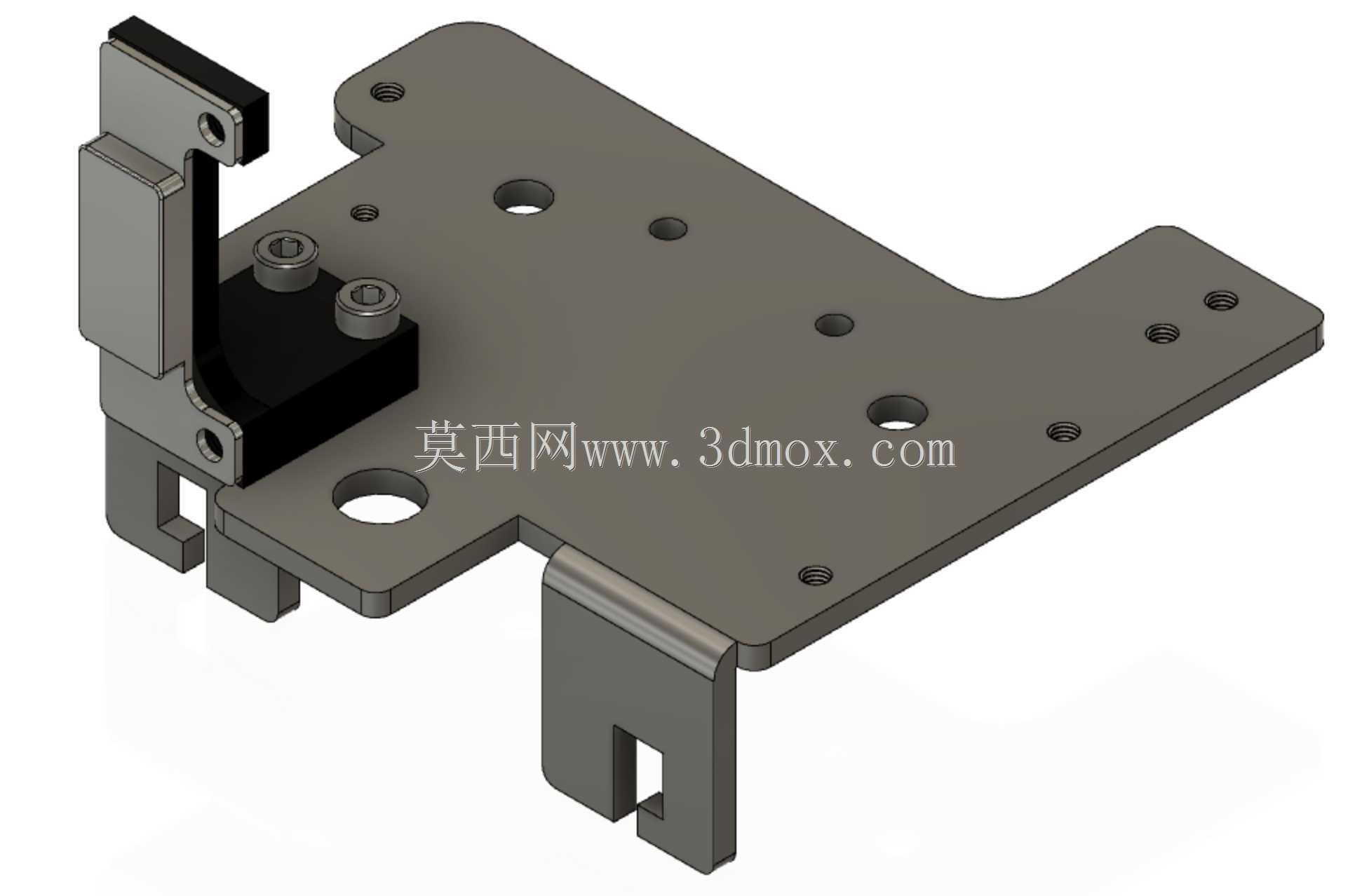

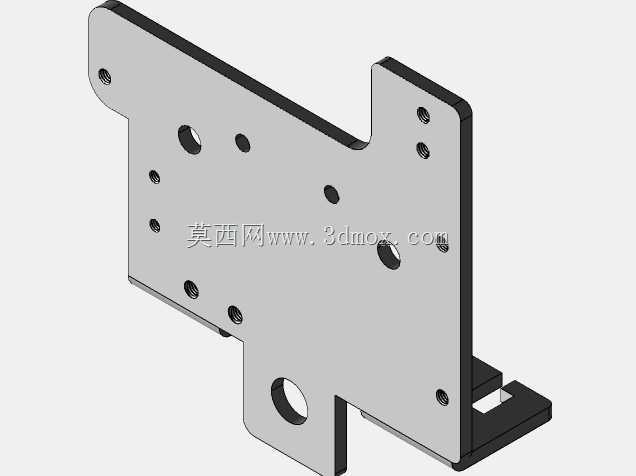

　　从结构细节来看，组件采用一体化折弯安装底板作为承载主体，底板上的长圆孔设计允许用户在小范围内调整热端的前后安装位置，适配不同长度的热端散热管装配需求。左侧的蓝色限位安装座专门用于固定X轴机械限位开关，触发拨片的位置刚好对应X轴原点位置，触发行程控制在2mm到3mm的合理区间，既不会因为触发距离过短导致撞坏限位开关，也不会因为触发距离过长导致原点定位偏差过大。热端安装位的波纹散热管固定座做了环形抱紧结构，配合侧面的顶丝孔可以牢牢固定散热管，避免打印过程中热端因为高速往复运动出现松动移位的问题。

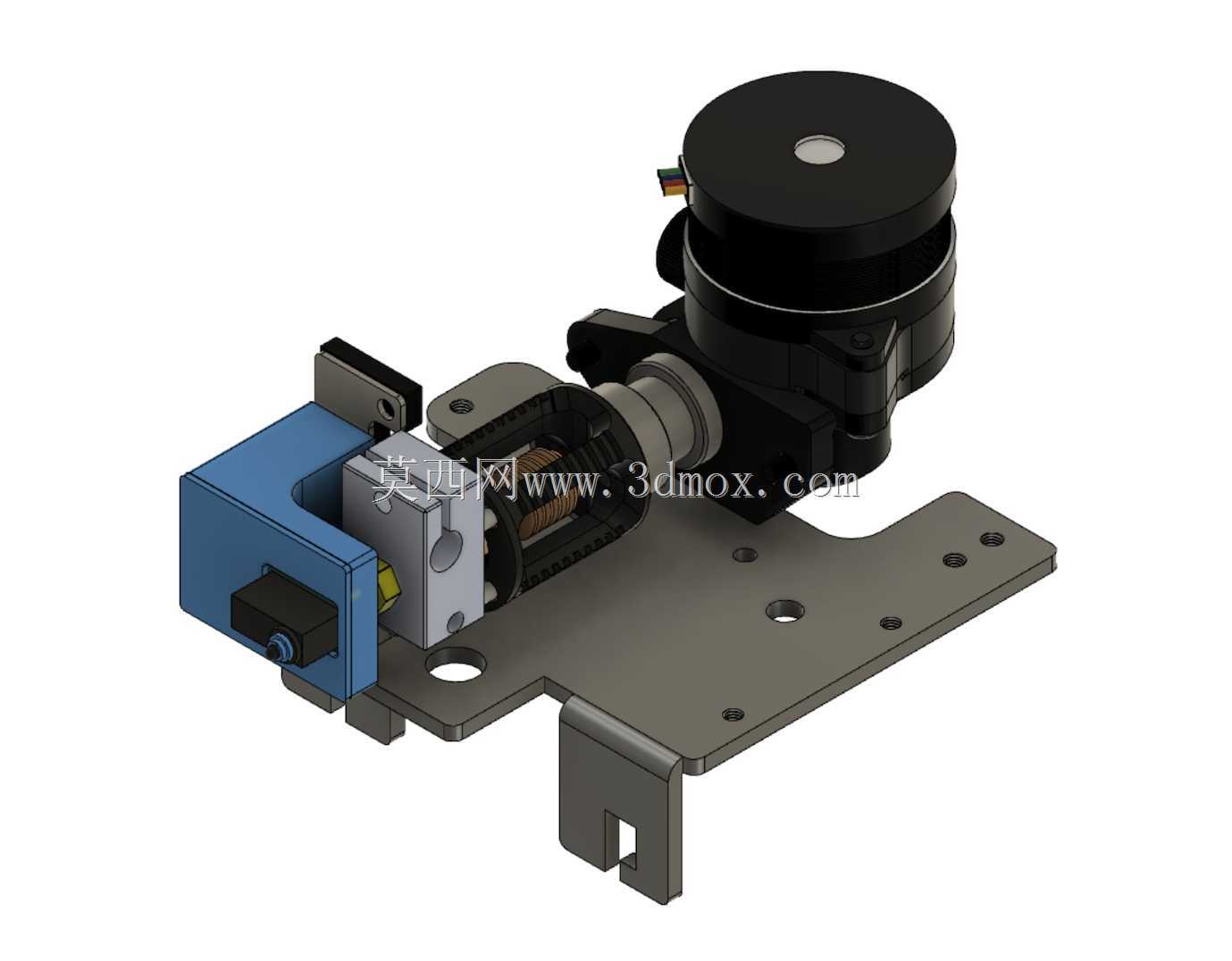

　　安装边界方面，整套组件装配完成后，X轴方向的总宽度控制在原有滑台的宽度范围内，不会超出X轴导轨的运动行程，Y轴方向的突出量比原有V5热端支架减少了4mm，能够有效避免打印大尺寸模型时支架和模型边缘发生剐蹭。Z轴方向的安装高度经过精准核算，热端装配完成后喷嘴到安装底板上表面的距离和原厂支架保持一致，配合原厂的散热风扇罩可以直接安装，不需要额外更换风扇固定结构。组件上预留的磁铁安装位可以用来固定可拆卸的喷嘴清洁毛刷或者自动调平传感器，用户可以根据自己的装机需求拓展附加功能，不需要额外在支架上钻孔固定。

　　实际装机测试过程中，这套支架在X轴最高150mm/s的往复运动速度下没有出现共振松动的问题，所有安装孔位的同轴度误差控制在0.1mm以内，挤出机进料口和热端进料喉的同轴度偏差不会导致耗材进料阻力增大，能够稳定适配PLA、ABS、TPU等不同硬度的打印耗材。针对近程挤出的送料路径优化，支架上的挤出机安装面和热端进料口保持垂直对齐，送料路径没有多余的弯折角度，能够减少耗材送料过程中的阻力，降低长时间打印时出现的堵头概率。
