Anet3D打印机用GT2同步齿形传动带

　　在桌面级FDM熔融沉积成型设备的运动机构里，同步齿形带是把伺服或步进电机的旋转扭矩转化为直线轴精准位移的核心挠性传动部件，这款适配Anet机型的GT2齿带，主要服务于A8机型热床的Y向往复运动，也可在同规格的X轴传动布局中通用。从实际装机工况来看，热床在打印过程中需要承载玻璃平台、打印工件以及加热铝基板的总重量，在频繁启停、加减速的往复运动中，传动带不能出现明显的弹性形变，否则会直接造成层纹错位、尺寸偏移、表面振纹等打印缺陷。GT2齿形的节距为2mm，属于圆弧齿同步带的经典规格，和梯形齿的T2.5、MXL等规格相比，齿形啮合时的间隙更小，多边形效应被大幅削弱，在高速往复运动中传动更平稳，噪音更低，定位精度可以稳定维持在0.1mm级，

　　完全满足桌面级设备的常规打印精度要求。这款齿带采用闭环环形结构，带体背部为耐磨的橡胶复合基材，内部沿长度方向均匀排布多股高强度抗拉线芯，一般为玻纤或者凯夫拉材质，线芯在带体硫化成型过程中被完全固定，长期张紧使用下的延伸率极低，不会出现普通平皮带拉长松垮、需要频繁调整张紧度的问题。带体内侧的齿牙和带轮齿槽精准贴合，啮合过程中齿面受力均匀，不会出现跳齿、爬齿的故障，即使在设备高速回零、快速移动的工况下，也能保证传动比恒定。从安装边界来看，这款齿带的宽度为6mm，是桌面3D打印机最通用的GT2带宽度，对应的GT2同步带轮也为6mm宽规格，带轮的挡边可以完全覆盖带体两侧，避免运动过程中皮带跑偏脱出。装机时需要注意，

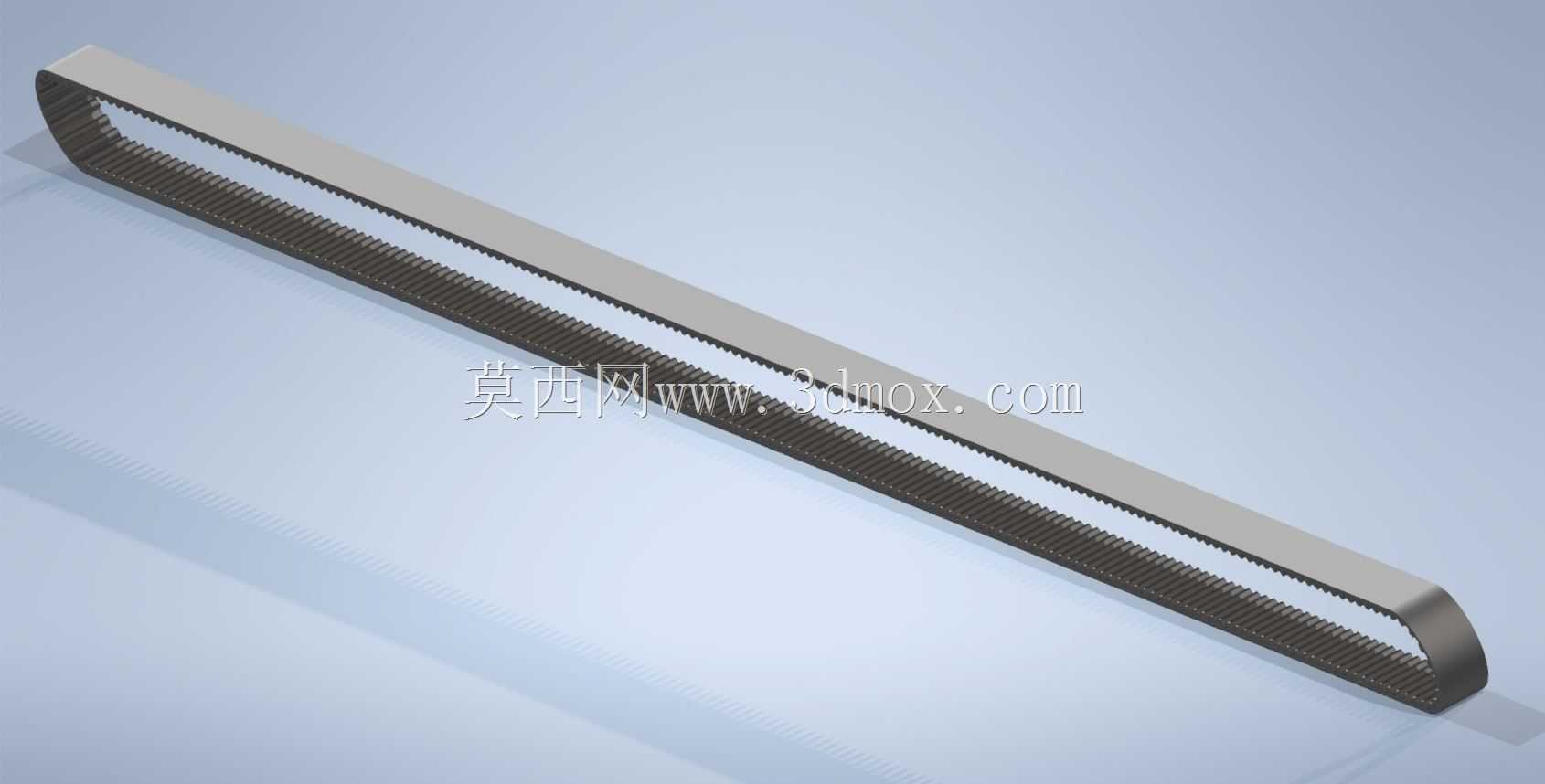

　　带体的张紧度要调整到合理区间：张紧过松会导致啮合间隙过大，传动滞后，打印件出现尺寸误差；张紧过紧则会大幅增加带轮轴和轴承的径向负载，加剧轴承磨损，同时让电机的运行电流升高，严重时会造成电机丢步、驱动器过热。合理的张紧状态一般是用手指按压带体中段，带体可以产生1-2mm的弹性形变，松手后可以立刻复位，没有松垮的晃动感。在设备的长期运维中，这类同步带属于易损件，随着使用时长增加，带体的橡胶材质会逐渐老化，抗拉线芯也可能出现疲劳松弛，需要定期检查带体表面是否有裂纹、齿牙是否有磨损掉块的情况，一旦发现异常就要及时更换，避免打印过程中皮带断裂造成工件报废。在三维建模层面，这款齿带的模型完整还原了闭环带体的整体形态和内侧连续的GT2齿形结构，

　　建模时需要先确定环形带的总周长，再按照2mm的固定节距阵列齿牙特征，保证齿形的节距和标准GT2带轮完全匹配，同时要还原带体的厚度、齿高、齿顶圆弧等细节参数，让模型可以直接用于设备的整机装配干涉检查、传动机构运动仿真，也可以作为备件选型、非标改装设计的参考依据。在整机设计阶段，把齿带模型纳入装配体，可以提前核算两个同步带轮的中心距范围，验证张紧机构的调节行程是否足够，避免出现设计阶段中心距计算失误，导致实际装机时皮带过长或者过短无法装配的问题。对于改装设备的用户来说，准确的齿带模型也可以帮助测算更换不同长度带体时的张紧轮安装位置，优化传动路径，减少不必要的试错成本。这类传动件虽然结构看似简单，但却是整个运动系统精度的基础保障，齿形的精度、带体的材质性能、安装的张紧状态，每一个环节都会最终反映到成型工件的质量上，在结构设计和选型过程中不能只关注周长和宽度两个参数，齿形规格、抗拉线芯类型、带体材质的耐温耐老化性能，都是需要结合实际工况考量的核心要素。比如热床附近的环境温度长期处于40-60℃区间，带体材质就需要具备一定的耐温性能，避免长期受热加速老化，缩短使用寿命。
