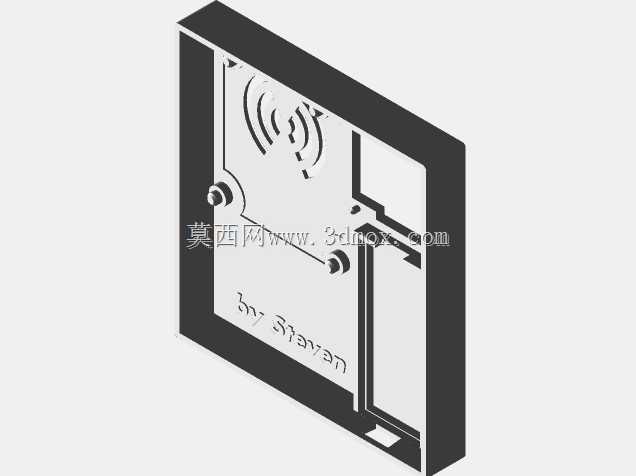

在小型物联网终端的结构落地过程中,板卡的固定、功能模块的外露对位以及手持使用的握持边界,往往是决定原型能否快速验证的核心。这套外壳围绕Arduino Nano控制板、RFID-RC522读卡模块与OLED显示屏的组合搭建,把原本零散的三块功能板整合进单块手持壳体内,避免杜邦线连接带来的拉扯松脱问题,也让现场调试、门禁核验、资产巡检这类短距离读卡场景有了可直接握持的操作载体。从结构布局来看,壳体采用扁平的矩形轮廓,厚度方向优先压缩板卡堆叠空间:Arduino Nano沿壳体内侧长边布置,预留出USB接口的对位缺口,方便不拆壳直接连接电脑烧录程序或取电;RFID-RC522模块的天线区域对应壳体正面的开窗位置,读卡面无金属遮挡,
能保证13.56MHz频段的感应距离稳定在常规有效范围,不会因为壳体壁厚过度衰减信号;OLED屏幕的安装位在正面靠上区域,屏幕边缘与壳体开窗做齐平限位,既可以直接显示读卡卡号、设备状态,也能在调试时输出传感器读数,省去外接电脑的步骤。设计思路上没有采用多余的曲面造型,整体以直边结构为主,一方面能降低FDM打印时的支撑用量,另一方面内部的筋位可以直接贴合板卡安装孔,用少量螺丝就能完成三块板的固定,不需要额外设计铜柱预埋结构。壳体的侧壁预留了按键与走线的避让空间,RFID模块与控制板之间的排针连接区域做了下沉处理,避免合壳时压到引脚;屏幕的FPC排线位置留出弧形走线槽,防止长期开合外壳时排线被直角棱边磨损失效。从安装边界判断,
壳体的长宽尺寸完全围绕三块板的最大外轮廓设定,没有冗余的外凸结构,握持时手掌贴合的侧边做了微小的倒角处理,不会因为直角边缘产生硌手感。内部的固定柱高度经过匹配,让RFID板、控制板与屏幕分别处于不同的高度层,板间预留2mm以上的安全间隙,避免焊盘接触短路。这类集成外壳的实际用途并不局限于单一功能验证:在门禁测试场景中,它可以作为便携读卡终端,直接读取卡片UID并在屏幕上反馈权限信息;在仓储盘点场景中,配合简易的按键逻辑,能快速扫描电子标签并记录条目;在教学实验场景中,一体化的壳体可以保护裸露的板卡,减少学生操作时的引脚弯折、线路接反问题。结构设计时还考虑了不同打印工艺的适配性,壳体壁厚取1.8至2mm,既满足PLA、
ABS等常见耗材的打印强度要求,也能在光固化打印时保证细节成型精度。正面的RFID标识区域做了浅浮雕处理,不需要额外喷涂就能提示读卡区域,用户握持时自然会将卡片贴近该位置,减少操作引导成本。壳体的合壳定位采用四周的止口结构,上下盖对齐后不会出现横向错位,螺丝孔位隐藏在壳体内部,合壳后外观面无明显螺丝孔,兼顾了原型的整洁度。对于需要快速迭代的嵌入式项目而言,这种把结构固定、接口对位、人机操作区域一次性整合的外壳,能大幅减少从面包板验证到实体样机的调整时间,工程师不需要再为每块板单独固定支架,也不用反复调试模块的相对位置,直接将三块板按壳内限位装入即可完成硬件组装。
