50WRGBWCOB发光二极管结构设计

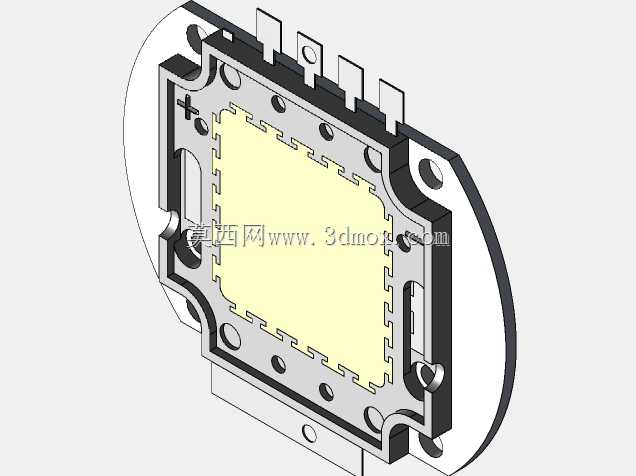

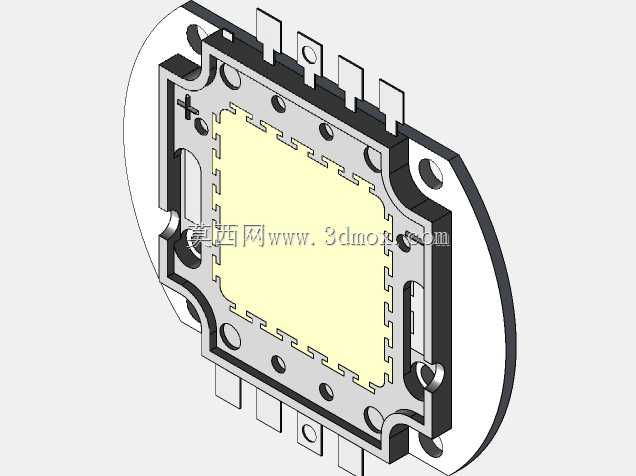

　　这款50W RGBW COB发光二极管的结构建模，核心围绕大功率集成光源在多色混光场景下的实际装配需求展开。从工程应用角度看，这类器件常出现在舞台染色灯具、建筑景观投光、工业视觉补光以及高端摄影柔光设备中，需要在有限发光面内同时承载红、绿、蓝、白四类芯片，通过独立电流控制实现全色域混光与高显色白光输出。建模时最先要处理的是基板与发光区的边界关系：中心大面积矩形发光区对应COB封装的荧光胶与芯片阵列，周边阶梯状压边用于固定封装胶体，既限制胶层流动范围，也能在热膨胀过程中减少胶体与金属基板之间的剪切应力。外围基板采用异形轮廓而非规则矩形，主要是为了匹配特定灯具内腔与透镜支架的安装空间。两侧半圆延伸区设置安装孔，

　　可直接通过螺钉将光源固定在散热器表面；中间区域分布的多个小孔与凸台，一部分用于二次光学透镜的定位，另一部分则承担焊盘、走线槽或结构避让功能。顶部伸出的多个片状引脚对应不同颜色芯片的电极，建模时需要明确引脚间距、宽度与折弯高度，避免后续装配中出现与透镜压圈、驱动引线或外壳侧壁干涉的问题。热设计是这类大功率COB器件的重点。基板底面需要与散热器平面紧密贴合，因此模型中对基板平面度、安装孔沉台以及周边凸台高度都做了明确约束。发光区背面通常是主要热流通道，结构上不能布置凸起或加强筋，否则会造成接触间隙并导致结温升高。正面围绕发光区的金属边框既承担封装限位，也可在一定程度上辅助均热；边缘开槽则用于释放焊接与冷热循环过程中产生的应力，

　　降低基板翘曲风险。从选型角度看，该结构适合需要紧凑光源、高功率密度和多通道色彩控制的设备开发。设计时不能只关注发光面尺寸，还要同步核对透镜高度、密封圈位置、引线焊接空间以及螺钉锁紧后的压合范围。若将其装入密闭灯具，周边异形缺口和引脚区域还需与绝缘片、压线盖配合，保证爬电距离与电气间隙满足安规要求。整体模型以实体方式还原了基板、引脚、封装发光区及安装特征，可直接用于灯具干涉检查、散热组件匹配、支架开孔设计和装配工艺验证。对于结构工程师而言，这类模型的价值不在于外观展示，而在于把光源本体的安装边界、热接触面、电极方向和光学定位关系提前锁定，从而在样机阶段减少透镜偏位、引脚顶壳、散热贴合不良等常见问题。
