磁驱动力集成传感装置结构设计

项目分类:传感器 发布时间:2022-03-28 ID:593109
  • 磁驱动力集成传感装置结构设计
  • 磁驱动力集成传感装置结构设计
  • 磁驱动力集成传感装置结构设计

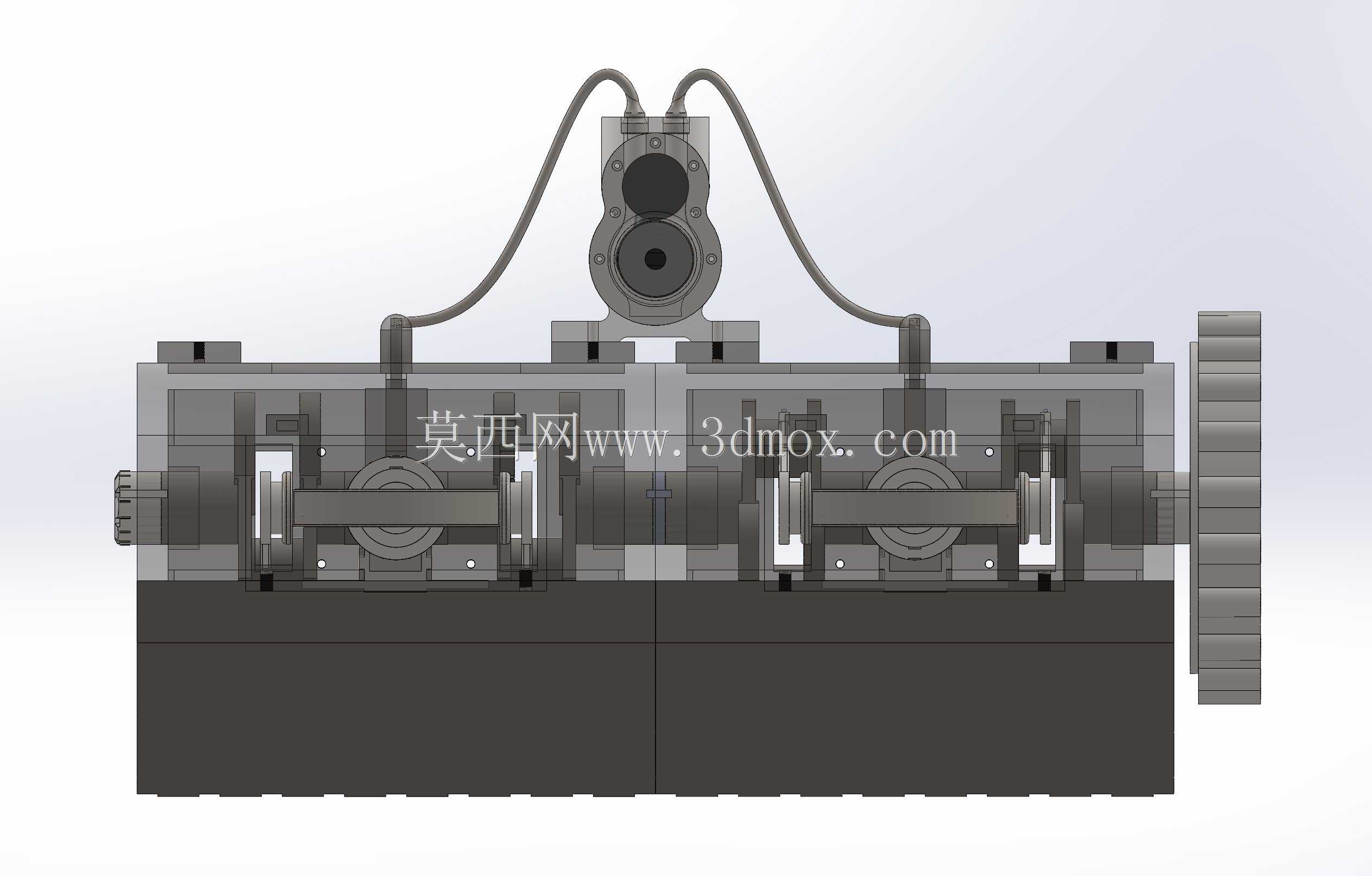

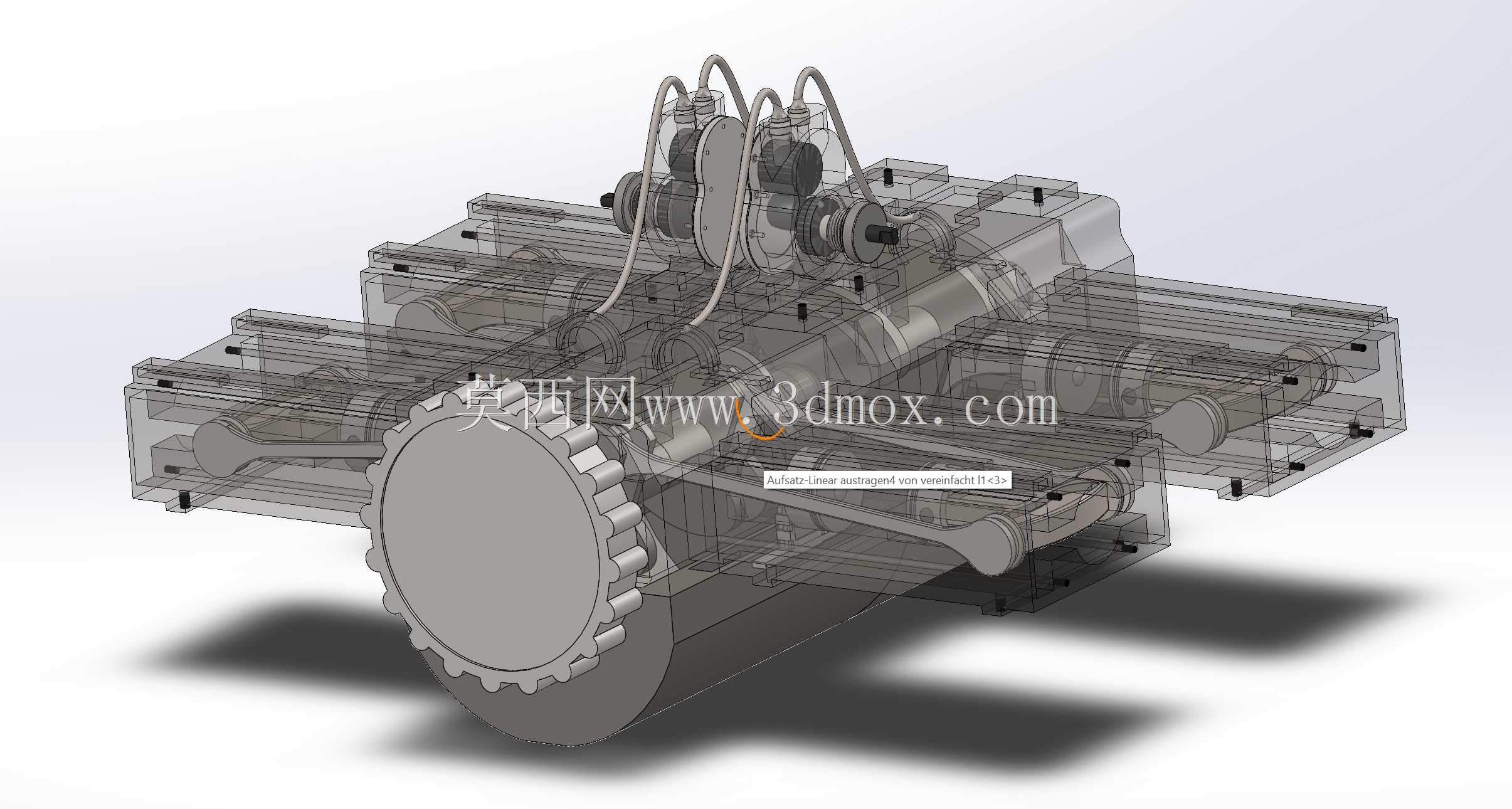

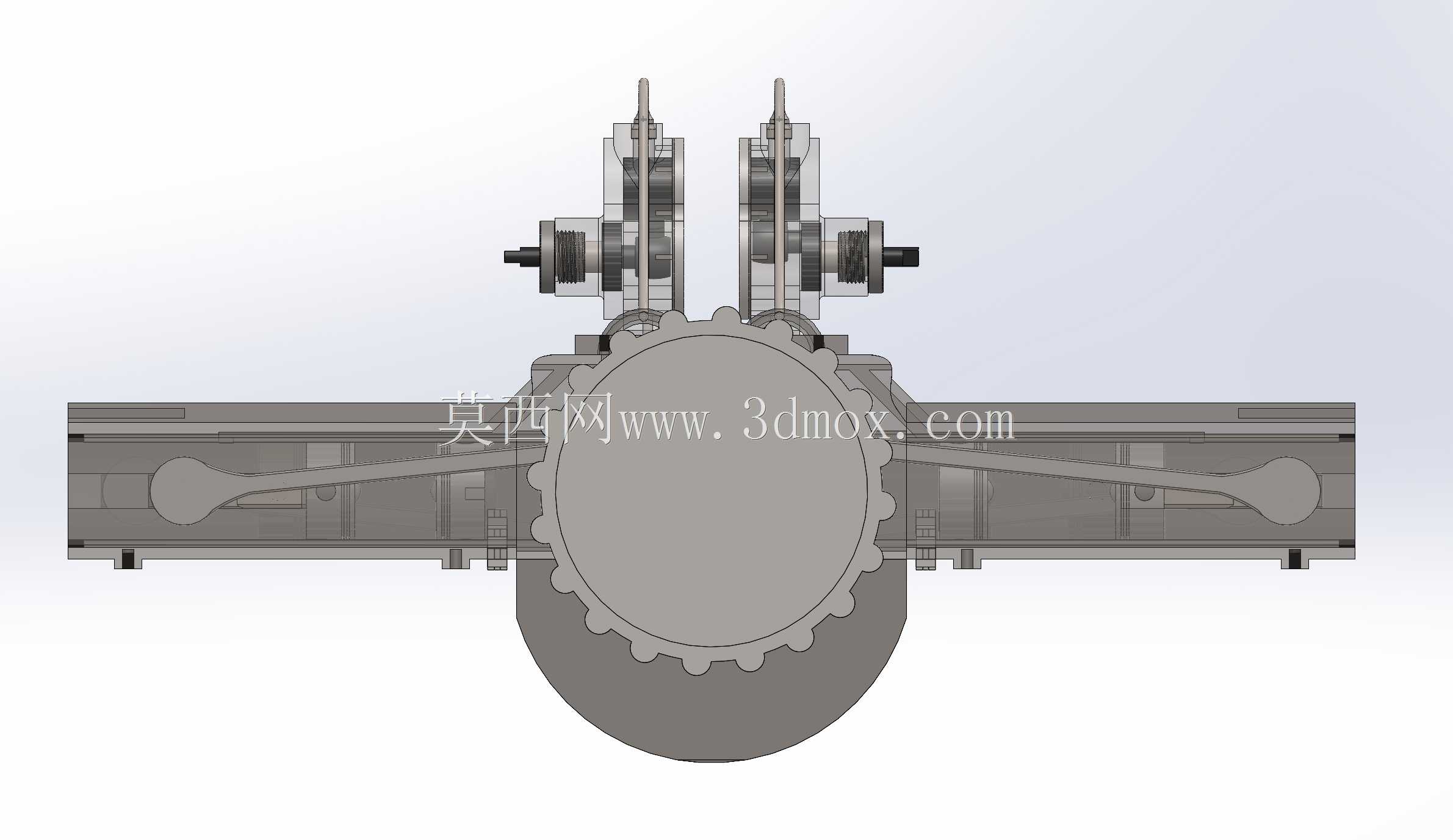

  这套磁驱动力集成传感装置的结构设计,核心围绕动力输出与状态感知的协同需求展开,整体采用半透明壳体的可视化结构布局,能够直观呈现内部曲轴连杆、传动齿轮、电磁组件以及油路管线的排布逻辑,在教学演示、原型验证以及小型动力系统开发场景中都能发挥作用。从实际功能维度来看,装置前端的带齿传动轮作为动力输入输出接口,可与外部负载或者驱动端直接啮合,齿轮的齿形参数按照通用机械传动标准设计,啮合间隙控制在合理范围,既保证传动过程的平顺性,也能降低齿面磨损与运行噪音。内部的曲轴连杆机构将旋转运动与直线往复运动进行转换,连杆与曲轴的连接位置采用轴瓦配合结构,预留了充足的润滑通道,配合装置预设的供油接口,可在持续运行过程中为摩擦副提供稳定的润滑油供给,

  避免干磨导致的零件失效。上部的两组电磁传感组件通过支架固定在壳体顶面,接线端子采用防水防尘的插接结构,既可以采集动力轴的转速、转角位置信号,也能监测内部腔体的压力与温度参数,信号输出线路沿壳体表面的走线槽规整布置,避免运动部件剐蹭线路造成的故障。设计过程中优先考虑了装配与维护的便利性,壳体采用分体式拼接结构,各连接面之间预留密封槽,可加装密封垫片实现腔体的密封防护,既能防止内部润滑油泄漏,也能阻挡外界粉尘、水汽进入内部影响零件精度。所有紧固件的安装位置都预留了标准工具的操作空间,在不拆解主体传动结构的前提下,即可完成传感组件的校准、易损密封件的更换以及油路的清理维护。从安装边界来看,装置底部为平整的安装基准面,

  四周分布的安装孔位可直接与配套工作台或者设备机架对接,安装孔的间距与孔径按照通用小型动力装置的安装规范设定,不需要额外制作转接板即可完成固定。整体外形在长宽高三个方向都做了紧凑化处理,传动轮突出前端面的距离经过精确核算,既保证与外部部件的啮合空间,也不会额外占用过多安装位置;上部传感组件的高度控制在整体轮廓以内,避免在狭小安装空间内与周边部件发生干涉。在结构细节处理上,内部各运动部件的行程都做了限位设计,曲轴的轴向窜动量通过两端的轴承端盖进行调整,可根据实际运行需求灵活设定间隙;连杆的往复运动轨迹与壳体内壁保留足够安全距离,即便在高速运行状态下也不会出现磕碰。油路的走向沿着壳体内部的加强筋布置,既实现了润滑油路的隐蔽式设计,

  也能通过油路带走部分传动过程产生的热量,辅助装置散热。这套结构的设计思路没有追求复杂的冗余功能,而是聚焦动力传输与状态监测的核心需求,把传动机构、磁电传感、润滑供油三个系统整合在同一个壳体内,减少了外部连接管线与额外安装支架的使用,整体集成度更高。在原型测试阶段,这种可视化的结构还能直接观察内部润滑油的流动状态、连杆的运动轨迹以及齿轮的啮合情况,方便设计人员快速定位运行过程中出现的卡滞、异响等问题,针对性调整零件的配合参数。对于面向教学场景的应用,该装置可以直接拆解展示内部各零件的装配关系,帮助学习者理解动力转换、磁电传感以及润滑系统的协同工作原理;面向小型动力设备开发场景,这套结构可以作为基础原型,根据不同的功率需求、传感参数要求调整零件尺寸与组件配置,大幅缩短前期开发的建模与验证周期。装置的所有配合面都标注了明确的形位公差要求,关键传动零件的材质选用兼顾强度与耐磨性能,传感组件的安装位置经过反复校准,保证信号采集的精度不会受到内部磁场与传动振动的干扰,整体结构在满足功能需求的同时,也兼顾了长期运行的可靠性与维护便捷性。
