香橙派ZeroV1.5开发板结构设计

　　该结构件围绕香橙派Zero V1.5单板计算机展开，核心目标不是复刻电路功能，而是把板卡、接口、排针和板上高器件的空间占用关系准确表达出来，为外壳设计、设备集成、支架开孔和堆叠安装提供可直接参考的三维边界。板体采用典型的矩形PCB布局，四角预留安装孔，边缘分布排针与外设接口，板上芯片、接插件和小型圆柱器件按实际高度建立实体，能够在装配阶段直接用于干涉检查。

　　从实际集成角度看，这类单板计算机常被嵌入到物联网网关、小型采集终端、边缘控制节点、教学实验平台和便携检测设备中。结构设计时最先要确认的并不是板卡长宽本身，而是上下方向的有效包络：排针会在板体一侧形成连续凸起，网口、USB或供电接口会在边缘形成插拔空间，板上较高的接插件和圆柱元件会限制外壳内壁与PCB之间的距离。如果只按平板外形建外壳，装配后很容易出现顶盖压到元件、侧壁挡住接口、螺丝柱与焊点冲突等问题。

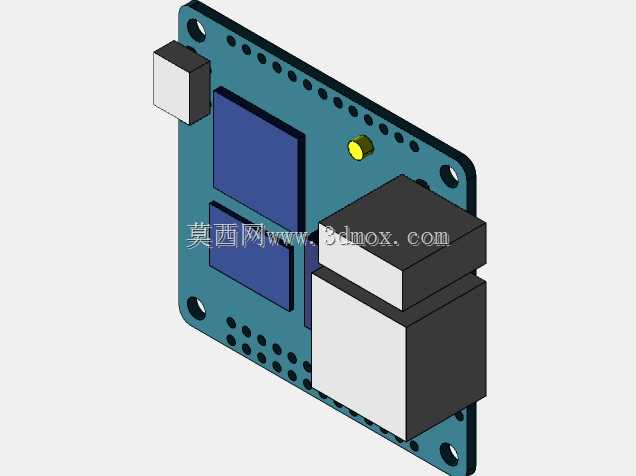

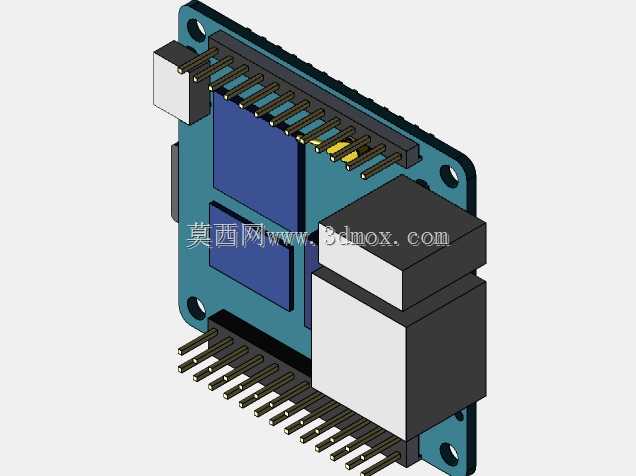

　　模型在外形表达上保留了PCB的蓝绿色板面、深色排针、白色接口体和黄色圆柱元件等视觉区分，这种分层着色有利于在总装中快速识别不同区域。板边的排孔和排针位置按机械图布置，可用于核对连接器间距；四角安装孔则决定了整机固定方式。对于需要把开发板固定在钣金支架、3D打印底座或塑料壳体中的场景，安装孔中心距、孔边到板边距离以及孔周禁布区都应作为关键尺寸控制，避免螺丝头压到附近走线或元件。

　　接口侧的建模重点在于插拔方向与外围空间。开发板接入设备后，网线、USB插头或电源线会沿板边向外延伸，若设备内部还有线束、电池或支架，就必须在接口前方预留足够的操作空间。模型把接口实体从板面抬升到真实高度，能够直接用于剖切检查插头与外壳开口的匹配关系，也能辅助判断接口周围是否需要做沉台、倒角或导向结构。

　　板上高器件的处理同样重要。芯片区域虽然高度较低，但在散热设计中可能需要贴装散热片，外壳内壁不能无限贴近；较高的接插件则会成为整机内部的高度控制点。设计堆叠式安装时，两层板之间的距离不能只按排针高度计算，还要考虑另一侧焊点突出、绝缘片厚度以及维修时手指或工具的操作余量。若设备存在振动工况，还应在板卡与支撑柱之间增加缓冲或限位，避免排针长期承受侧向应力。

　　从建模思路看，先依据俯视图确定PCB轮廓、孔位和接口中心线，再按器件高度逐块拉伸，可以保证整体装配关系清晰。对于不需要详细内部结构的芯片，采用简化方块即可满足结构评审；对接插件、排针和安装孔等影响装配的部位，则应保持位置和包络准确。这样处理后，模型既能用于设备总体布局，也能导入装配体中与外壳、按键、线束、散热片和固定件进行配合验证。

　　在外壳开发阶段，该模型可直接转化为开孔参考。接口开口需要在板卡基准位置上预留装配公差，安装孔对应螺丝柱位置，板卡上方的最高元件决定壳体内腔高度。若采用上下盖结构，还需结合排针方向判断开盖维护路径，避免上盖被插接线缆挡住。对于嵌入式部署场景，结构工程师还可以据此评估板卡与继电器模块、传感器模块或通信模块并排安装时的间距，保证散热、布线和拆装都具备可操作性。

　　整体而言，该三维结构把开发板从二维图纸转化为可装配的空间实体，重点服务于设备集成阶段的尺寸确认、干涉规避和外壳设计，而不是用于电气原理说明。通过准确表达板体轮廓、安装孔、接口位置和高器件包络，它能够帮助设计人员在开模或加工前发现结构冲突，减少样机反复修改。
