自行车车灯22.2毫米车把固定杆夹

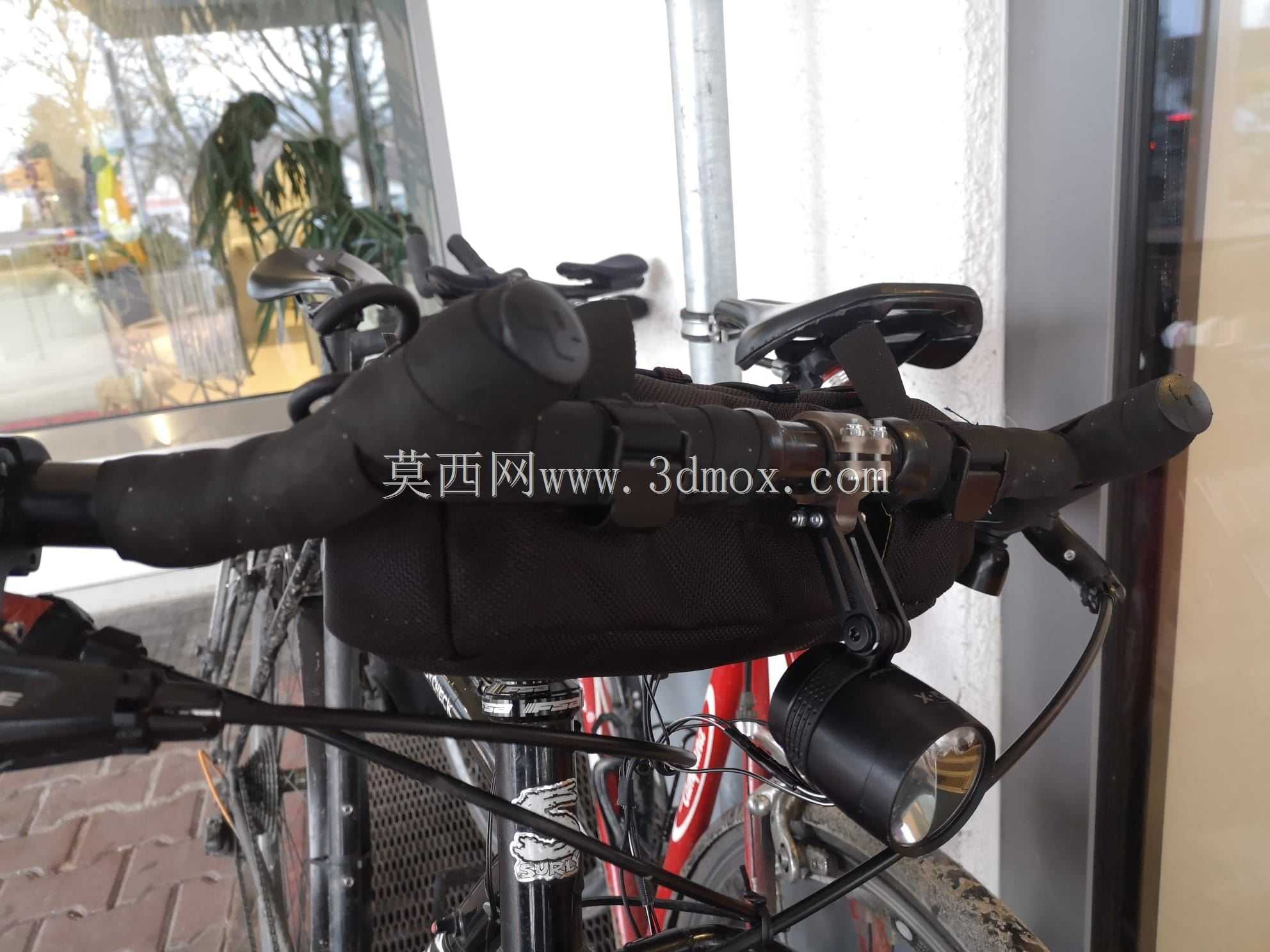

　　这个杆夹的核心任务，是把 Busch und Müller IQ-X 这类自行车前灯可靠地固定在直径 22.2 mm 的车把上，尤其适配 Surly Moloko 一类多姿态弯把或扩展把。实际装车时，灯具并不总是位于把横正中，很多骑行者会根据包具、码表、铃铛和走线位置调整灯位，因此该件采用开口环抱式结构，通过夹紧产生的周向摩擦力锁定位置，同时保留一定的角度微调能力，便于把光斑对准骑行前方路面。

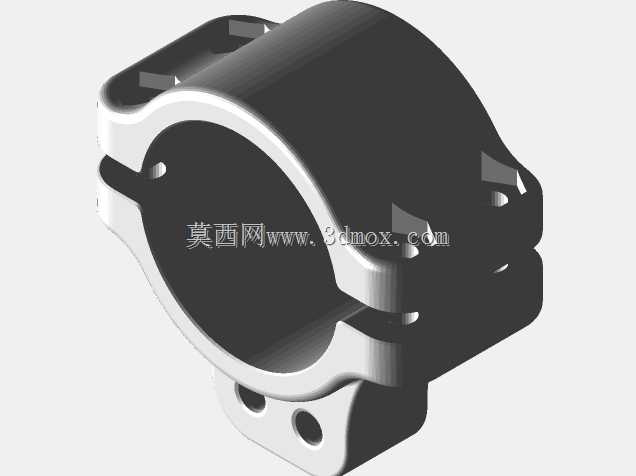

　　夹持主体围绕 22.2 mm 圆柱边界建立。开口一侧预留螺栓拉紧空间，装配时先将夹体扣在车把上，再逐步收紧紧固件，使夹体内壁均匀贴合管材外圆。设计上没有依赖尖锐咬合齿，而是依靠较大的接触弧面分散压力，这样在铝合金车把上更不容易产生局部压痕，也能降低碳纤维或薄壁管材被夹伤的风险。夹体内径需要控制在合理公差范围内：过大会造成锁紧后仍可转动，遇到颠簸路面时灯光下垂；过小则无法完全合入，或者在未夹紧前就出现局部干涉。

　　灯具连接侧设置了安装平台，用于承接 IQ-X 灯具的铝制支架。平台上的孔位对应 M3 紧固件，结构重点在于让螺栓轴线、支架贴合面和夹持中心形成稳定传力路径。车灯工作时会持续受到路面振动冲击，若连接面过小或孔边壁厚不足，长期使用后容易出现松动、裂纹或螺纹失效。因此平台区域保留了足够实体厚度，并在孔周形成局部加强，使锁紧力能够平顺传递到夹体，而不是集中在单薄凸台上。

　　从安装边界看，整件需要同时避让车把本身、螺栓头部、垫圈以及灯具支架的旋转范围。夹体下方和侧面的实体不能过度外扩，否则会影响手部握持，或者与把带、刹把、变速线芯发生干涉。开口槽宽度也要兼顾装配便利性与夹紧行程：槽太窄会降低弹性张开量，拆装困难；槽太宽则在夹紧时两侧过早接触，导致内孔尚未真正抱稳车把就已经机械限位。合理的做法是让螺栓收紧过程先完成内孔贴合，再进入稳定预紧阶段。

　　该结构还考虑了不同使用环境。自行车灯长期暴露在泥水、灰尘和温差变化中，夹持件不能因为轻微腐蚀就失去拆卸性。几何上应避免形成难以清理的积水死角，外露孔位尽量让水流自然排出。对于三维建模而言，内壁圆柱面、开口槽、螺栓孔和安装平面之间的关系必须完整表达，尤其是夹紧状态与自由状态的形状差异不能简单忽略。若只按理想圆建模，实际打印或加工后可能出现装配偏紧；若完全按变形后状态建模，又会损失必要的预紧量。

　　在维修和改装场景中，这类杆夹还承担快速调整灯位的作用。长途骑行者可能在铺装路、碎石路和夜间城市道路之间切换，需要随时改变照射角度。环抱式夹体允许松开少量螺栓后旋转调整，再重新锁紧，不必整体拆卸灯具。为了保证反复调整后仍有足够保持力，夹体材料应具备一定韧性和疲劳强度，能够承受多次开合而不发生脆断。

　　结构设计的另一个重点是质量控制。车灯位于车把前端，过重的夹具会增加把端质量感，影响转向手感；但过度轻量化又会削弱夹持刚度。该件在非受力区域去除多余材料，在螺栓孔、安装面和夹持弧面等传力路径上保留壁厚，使整体在刚度、质量和外观体积之间取得平衡。对于需要自制或替换该零件的人来说，建模时应优先确认 22.2 mm 夹持直径、M3 连接孔位置、支架贴合面高度以及夹体开口方向，这些尺寸直接决定能否顺利装车。

　　总体来看，这不是一个单纯的环形装饰件，而是把照明设备稳定接入自行车操控系统的功能接口。它需要在振动、潮湿、反复调整和有限安装空间中保持可靠夹持，同时不能损害车把表面，也不能干扰骑行操作。完成三维结构时，应围绕真实装配顺序检查每一处边界：夹体能否套入车把，螺栓是否有足够扳手空间，灯具支架是否贴合，锁紧后是否存在应力集中，以及调整角度时是否与周边部件冲突。这些工程细节共同决定了杆夹在实际骑行中的可用性。
