香蕉派M2 Zero开发板结构三维建模

　　在嵌入式硬件结构设计与小型智能设备开发中，单板计算机的三维数模往往是整机布局、外壳设计和装配校验的基础。该模型围绕香蕉派M2 Zero的实体结构展开，完整还原了PCB基板、两侧排针、侧边插针、板载芯片、按键及周边元件的空间关系，可直接用于LCD安装位匹配、设备内部堆叠检查以及外围结构件的干涉验证。从实际工程使用角度看，这类单板常被嵌入物联网网关、便携式数据采集终端、小型显示控制节点、教学实验平台及工业传感边缘装置中。结构工程师在进行外壳设计时，最关注的并非电路原理本身，而是板卡的外轮廓边界、接插件高度、固定孔位置以及最高元件的凸起尺寸。该数模将这些要素逐一呈现，能够避免在后续结构设计中出现排针与壳体顶死、接口开孔错位、

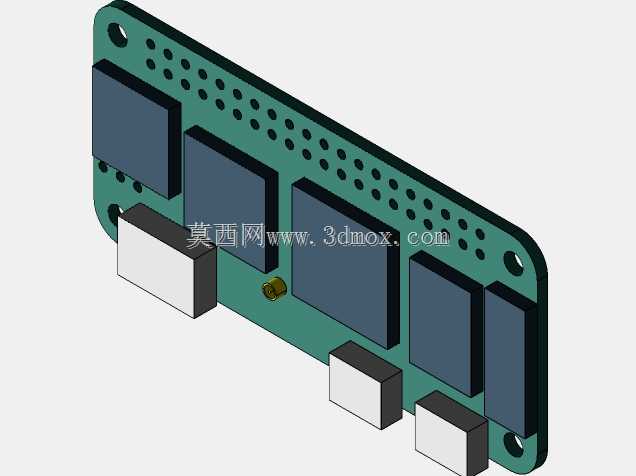

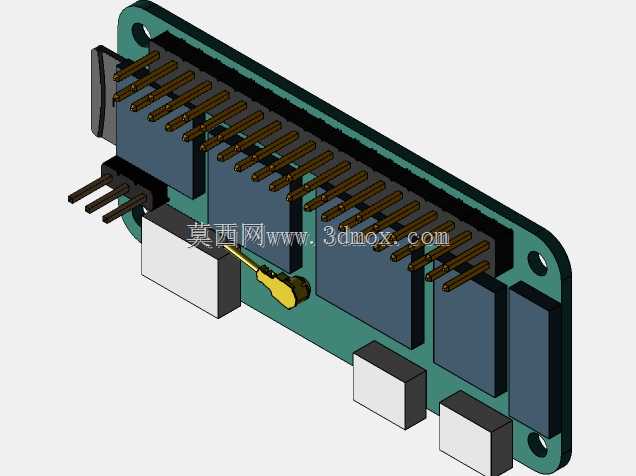

　　固定柱压到元件等常见问题。模型中PCB板体呈狭长矩形，边缘预留安装孔，适合通过铜柱或螺丝固定在设备底板、支架或面板后侧。板卡两侧布置长排针，用于GPIO扩展，其针脚排列方向、间距和整体高度直接决定上层扩展板、排线转接件或外壳避让槽的设计。侧边单独设置的插针接口可用于电源、串口或调试连接，建模时保留了其突出长度与朝向，便于在整机中规划线束走向和插拔操作空间。板载主要芯片以块状体表达，位置与实体板卡一致，能够反映热源分布，为散热片选型、风道预留或导热垫布置提供参考。板上的按键与最高元件区域被单独强调，这一点在LCD俯视图匹配和外壳内腔高度控制中尤其关键。对于需要将屏幕叠加在开发板上方的设计，必须准确知道按键顶面、

　　排针顶端以及最高器件的Z向边界，否则会造成屏幕压接、装配间隙不足或按键无法动作。该模型依据官方dxf轮廓关系建立，外形边界与接口位置具有较好的结构一致性，可用于前期方案评审、空间占位分析和安装方式验证。在具体设计中，可以将板卡数模导入装配环境，与电池仓、显示屏、外壳、连接器、散热片和固定支架进行组合，检查各方向最小间隙。尤其在紧凑型手持设备或面板安装场景中，板卡厚度、排针突出量、侧边接口伸出长度都会影响整机外形尺寸。若设备需要通过导轨、卡扣或螺柱固定，还可依据模型中的孔位和板边距离设计定位特征，减少试装次数。从建模思路上，作品没有追求纹理与丝印细节，而是把重点放在结构工程师真正需要的几何信息上：板体轮廓、元件占位、接口方向、

　　安装孔和高度差。这种处理方式使模型轻量化，同时保留装配价值。对于嵌入式选型人员而言，它能够帮助判断该板卡是否适合放入既定腔体；对于外壳设计者，它可直接作为开孔、支柱和避让区的参照；对于教学与验证人员，它也能直观展示单板计算机各接口的空间布局。整体来看，该数模服务于硬件集成阶段的结构协同，能够在开模或加工前提前发现空间冲突，提升小型智能设备从电路到壳体的设计衔接效率。
