矩形直插黄色发光二极管元件

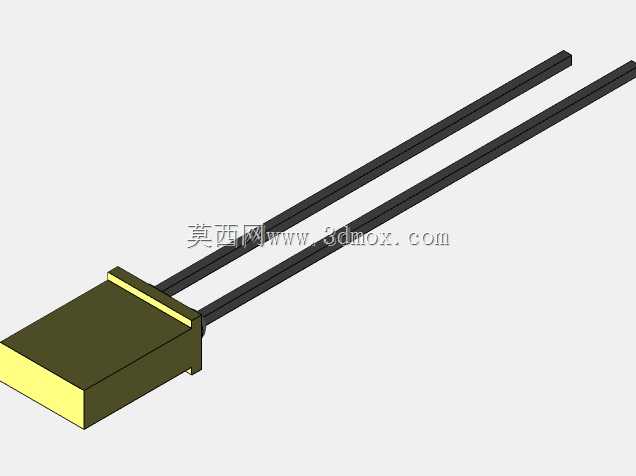

　　在各类工业控制板卡、仪器仪表前面板、小型电子设备的状态指示回路里，直插式矩形发光二极管是出现频率极高的分立指示元件，本次建模的5×2mm规格黄色LED，正是这类应用场景里的典型封装型号。从实际选型角度看，该类元件的核心作用是通过自身发光向操作者反馈设备的通电状态、信号触发、故障告警、运行档位等信息，相比圆形直插LED，矩形发光面在有限的面板开孔区域内能提供更规整的可视范围，光线扩散均匀，不会出现圆形光斑边缘明暗差过大的问题，适配带丝印标识的操作面板，指示灯亮起时可与面板上的矩形标识框完全对齐，视觉一致性更强。建模过程中首先要锁定元件的物理边界：发光主体封装部分的截面为5mm×2mm矩形，本体厚度控制在常规直插LED的标准尺寸区间，

　　两根平行引出的金属引脚从封装尾部同轴伸出，引脚间距、引脚截面尺寸、引脚总长度都完全匹配实物的装配公差要求，引脚的直线度在模型里做了还原，没有出现歪斜或形变，方便后续在PCB封装库中直接对应焊盘位置。结构设计层面，封装头部的发光区域做了半透明黄色材质区分，与后部的黑色塑封基座形成明确的视觉分界，这一细节并非单纯为了外观区分：在实际装配中，黄色发光区是需要露出面板或设备外壳的部分，黑色基座则藏在壳体内部，建模时明确两者的分界位置，能直接给面板开孔深度、壳体避让槽的尺寸设计提供参考，避免开孔过大漏出基座、或是开孔过小遮挡发光面的问题。引脚部分的建模特意保留了直插元件的原生长引脚形态，没有做剪脚处理，这是考虑到不同应用场景的装配需求：

　　手工焊接的实验板、小批量样机制作时，长引脚可直接穿过PCB后弯折固定；而批量波峰焊生产时，工艺人员会根据PCB厚度、焊接后预留的剪脚高度，在生产文件中定义剪脚尺寸，原始模型保留完整引脚长度，能覆盖从样机调试到批量生产的全流程设计需求。从设备安装边界来看，该LED在面板安装时需要在面板上开设对应矩形发光面的避让孔，孔的长宽尺寸需比发光面单边预留0.1-0.2mm的装配间隙，孔位后方需要预留出LED本体的容纳空间，同时要保证两根引脚能顺利延伸到后方的PCB板对应焊盘位置，建模时的本体与引脚相对位置完全按照实物的同轴度设定，结构工程师在做面板与PCB的堆叠设计时，可直接将模型导入装配体，模拟引脚穿过焊盘、本体卡入面板开孔的整个装配过程，

　　检查是否存在与周边壳体筋位、其他元器件的干涉问题。在电气特性对应的结构适配方面，黄色LED的发光波长属于人眼敏感度较高的区间，在车间强光环境下也能清晰辨识，因此常被用于设备的运行状态指示，建模时还原的矩形发光面角度，可支持工程师在做面板导光设计时，直接评估光线的可视角度，判断是否需要在LED前方加装导光块、扩散片来进一步提升指示效果。不同于贴片LED需要严格匹配回流焊的炉温曲线与封装厚度，直插矩形LED的抗机械应力能力更强，在一些存在轻微振动的工业设备面板上，长引脚可提供一定的形变缓冲，不会因为面板与PCB之间的轻微错位导致引脚断裂，模型中引脚与塑封本体的结合位置做了圆角过渡处理，还原了实际元件的应力释放结构，在做结构力学仿真时，可直接参考该过渡位置评估引脚的抗弯折能力。对于三维建模从业者而言，这类分立元件的建模重点不在复杂曲面，而在于所有装配尺寸的精准还原：引脚的中心距必须与PCB封装库的焊盘间距完全一致，本体的长宽高公差必须控制在行业通用范围内，发光面与基座的分界位置必须与实物装配时的外露边界匹配，任何一个尺寸的偏差，都可能导致实际生产时出现面板开孔错位、引脚无法插入焊盘、装配后元件歪斜等问题。该模型可直接导入各类电气装配设计项目中，作为标准元器件复用，无需设计师反复核对实物尺寸重新绘制，能有效缩短仪器仪表、工控设备的面板与PCB协同设计周期。
