碳纤维公路竞速自行车车架结构设计

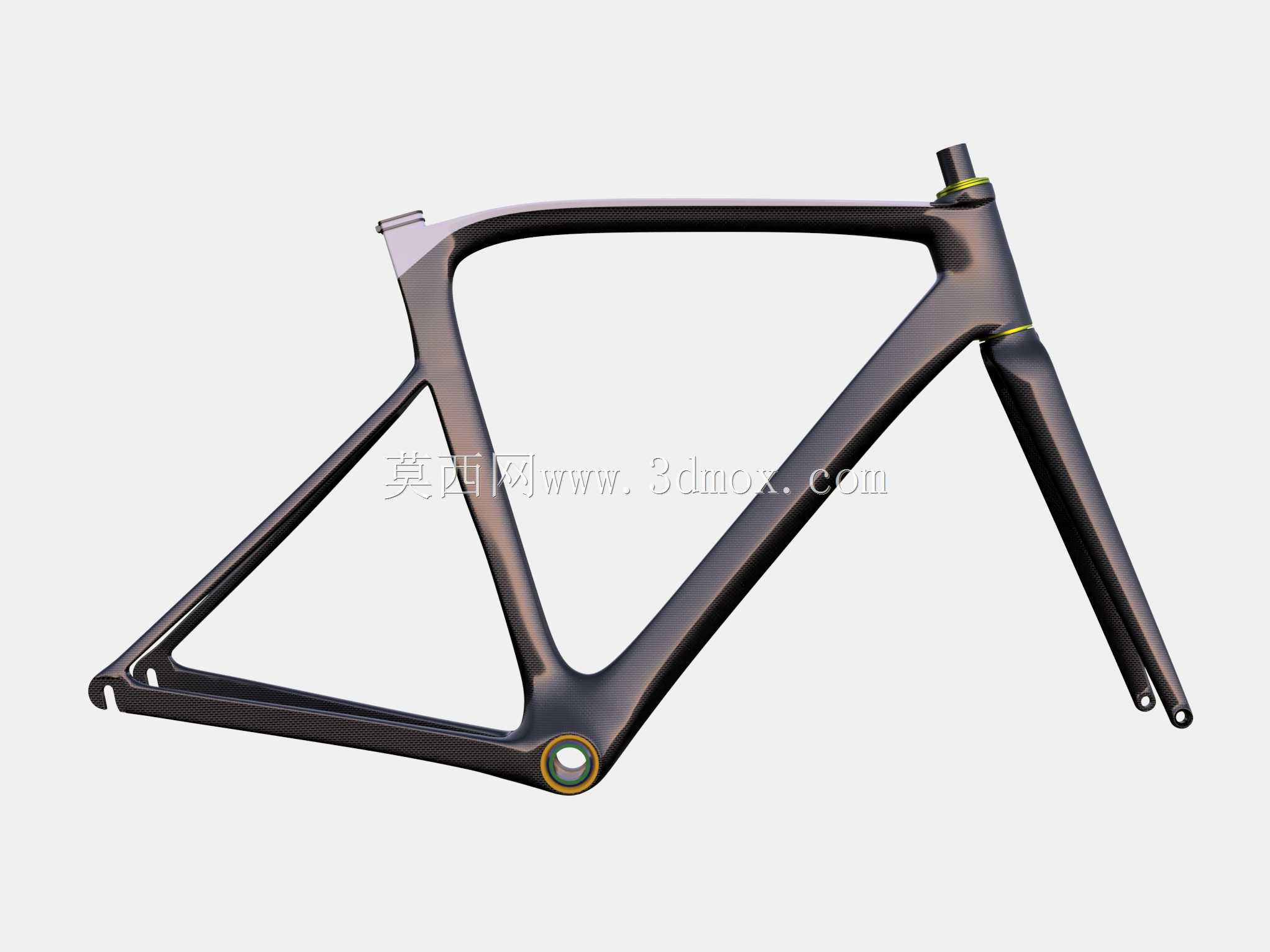

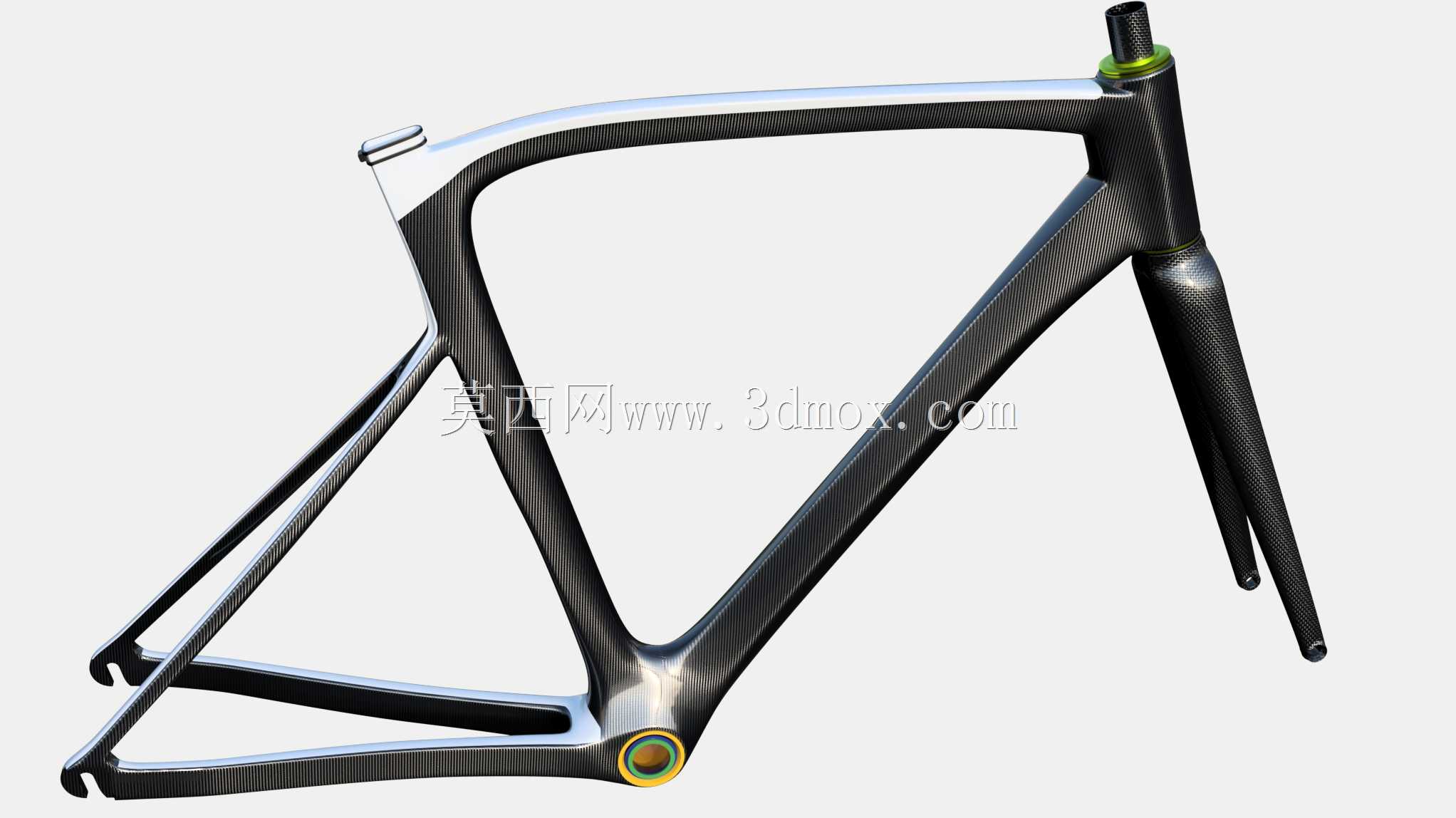

　　这款车架的整体构型围绕公路竞速场景的核心诉求展开，在三维建模阶段就同步完成了管型走向、受力路径与装配边界的协同校验，没有沿用传统圆管拼接的粗放思路。从实际使用场景来看，这类车架主要服务于铺装路面长距离骑行、公路竞速赛事以及日常高性能通勤，需要同时承接骑手踩踏输出的动力、路面颠簸传递的冲击，以及转向过程中产生的侧向载荷，因此结构设计的优先级始终围绕刚性传导、重量控制与骑乘稳定性三者平衡。

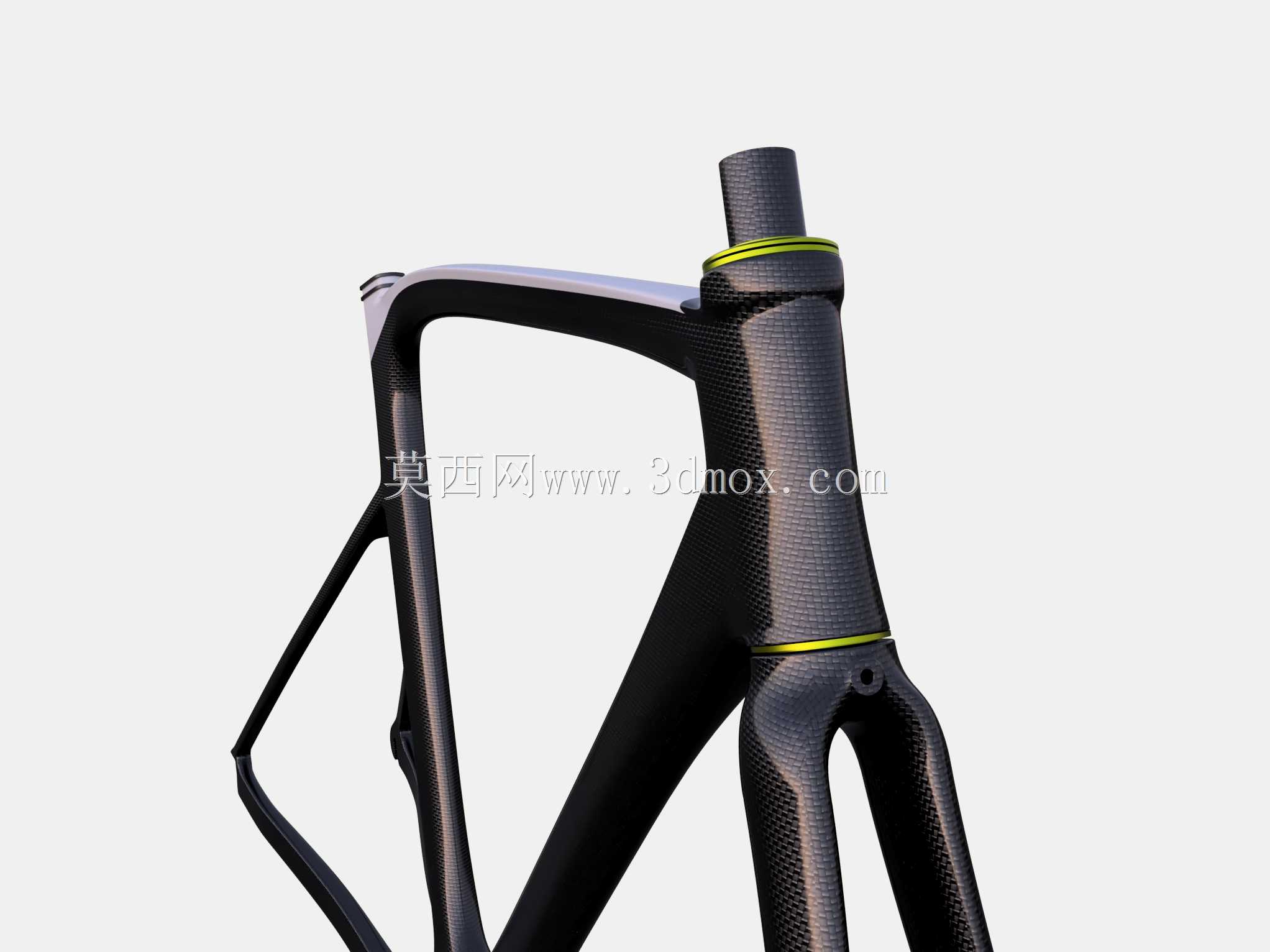

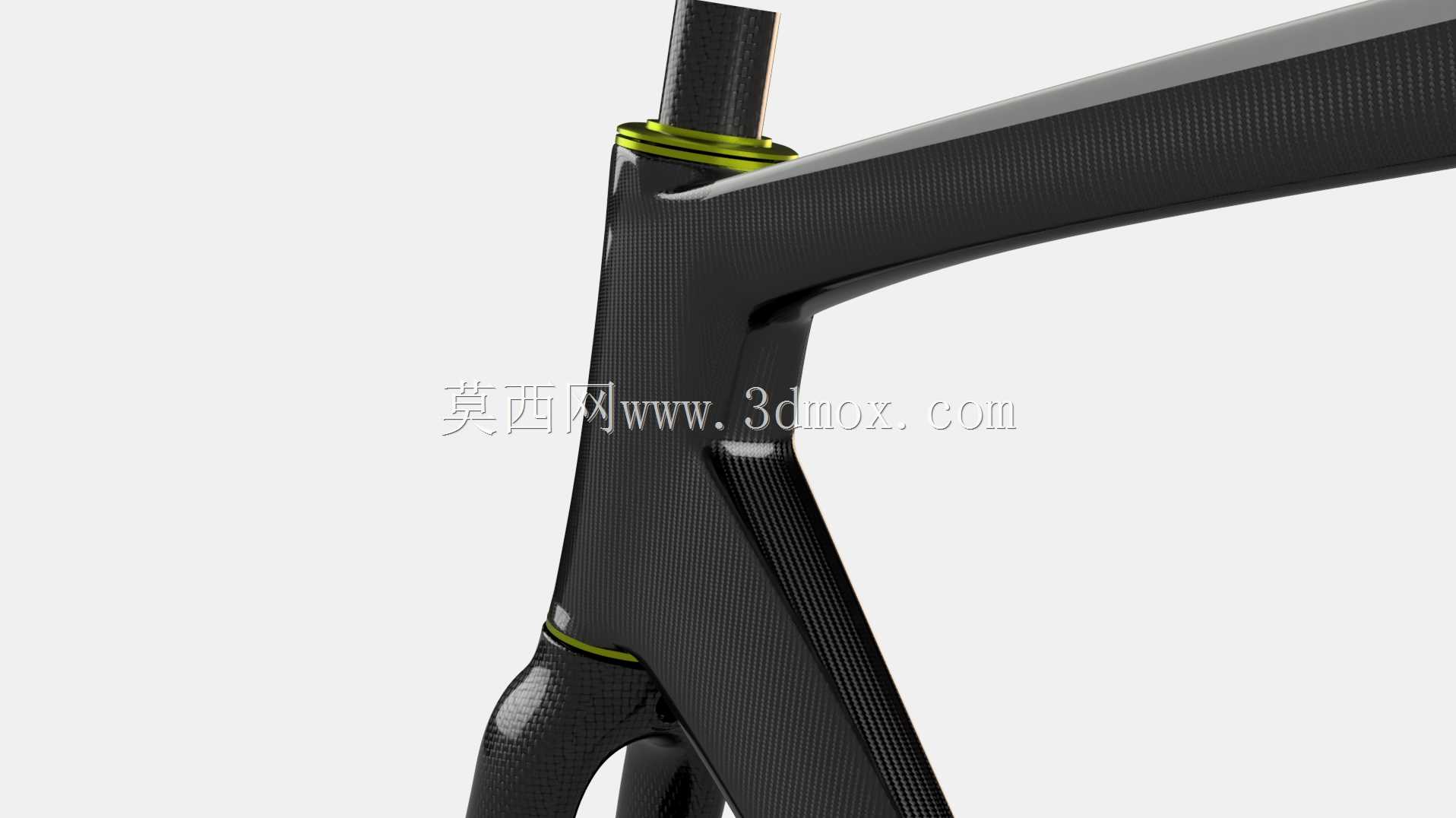

　　车架主体采用一体化破风管型布局，上管与下管均做了扁平化截面处理，截面长宽比经过多轮调整，既能够降低正面迎风面积，削减高速骑行时的风阻，也可以在踩踏发力时提供足够的纵向抗扭刚度，避免动力在管体形变中产生损耗。后三角部分采用纤细的后上叉与后下叉组合，后上叉连接座管区域的位置做了偏移优化，能够在不牺牲整体传动刚性的前提下，过滤一部分路面传来的高频细碎振动，降低骑手长距离骑行的疲劳感。头管位置采用整合式锥管设计，上下轴承的安装位预留了标准配合公差，既可以兼容常规规格的公路车前叉，也能够保证转向时的操控精度，避免头管区域出现旷量。

　　五通位置是整个车架的受力核心，建模时特意做了局部加厚与宽体衔接设计，让左右曲柄踩踏的力量可以直接通过下管、后下叉传递到后轮，减少五通区域的形变。座管接口采用标准圆形口径，内壁预留了足够的插入深度，能够适配不同长度的座管，满足不同身高骑手的座高调节需求。前后轮的安装开档尺寸遵循公路车通用标准，后轮开档宽度适配常规快拆与桶轴规格，前叉端的开口尺寸也与主流公路轮组匹配，不需要额外改装就可以完成轮组装配。

　　走线布局上，车架预留了全内走的管线通道，变速线管与刹车油管可以从车把位置进入头管，沿管体内部延伸至前后变速器与夹器位置，既能够降低管线外露带来的风阻，也可以减少泥水、灰尘对管线的磨损，延长维护周期。车架表面的碳纤维铺层示意在模型中也做了对应体现，不同区域的铺层方向根据受力方向调整，高载荷区域采用多轴向铺层提升强度，非主要受力区域减少铺层数量控制整体重量，实现材料利用率的最大化。

　　从安装边界来看，车架各安装位的同轴度、平行度在建模阶段就做了虚拟装配校验，前后钩爪的对称度控制在合理公差范围内，能够避免轮组安装后出现偏摆；五通螺纹的规格与中轴组件完全匹配，头管上下碗组的座孔深度也符合通用安装标准。整体结构没有多余的冗余设计，每一处管型的弧度、截面的变化都对应实际骑行中的受力需求，既满足竞速场景下的高性能要求，也兼顾了日常使用的装配兼容性与维护便利性。
