牧田RT0700修边机配套铣削升降工装

　　这套结构针对手持电动修边机倒装作业的痛点开发，核心解决木工开槽、修边、仿形铣削过程中刀具伸出量调节精度差、操作安全冗余不足、工位切换效率低的问题。日常应用集中在实木家具开榫、板材边缘倒角、亚克力工件修形、小型铝件轻铣场景，尤其适合DIY工坊、定制家具小批量加工工位，将原本需要双手持握的工具转化为台式铣削单元，操作人员可双手扶持工件进给，大幅降低长料加工时的持握疲劳与跑偏风险。

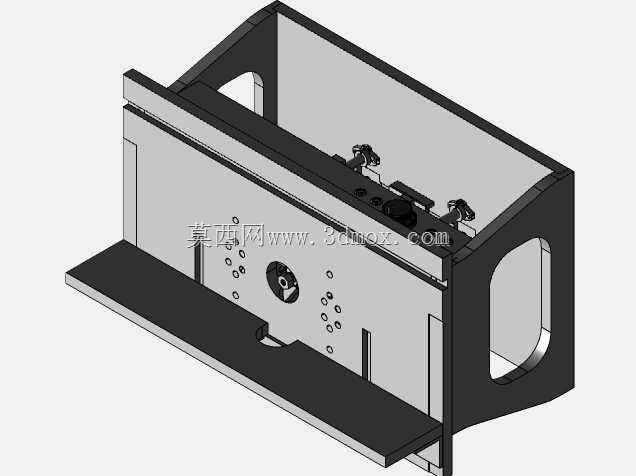

　　从功能实现逻辑看，升降动作依托两侧垂直导向约束完成，驱动端采用前置手轮输入，内部通过螺纹副或偏心凸轮结构将旋转运动转化为安装板的直线位移，调节行程覆盖常用铣刀的有效切削长度范围，锁紧机构可在任意高度位置锁死，避免铣削过程中因切削反冲导致的刀位窜动。安装面板预留密集阵列孔位，适配牧田RT0700主机的固定孔距，同时兼容部分同安装规格的国产修边机，面板中部的大直径开孔供刀头与夹具伸出，周边避让槽用于清理铣削产生的木屑与碎屑，防止积屑卡滞升降导轨。

　　结构设计阶段优先考量刚性与操作便利性的平衡：主体侧板采用折弯成型的厚钢板焊接或螺栓拼接，形成箱式封闭框架，相比单立柱悬臂结构，能有效抵消铣削时的侧向切削力，减少振刀纹产生。底部延伸出的平板底座可通过T型螺栓固定在木工工作台面，也可加装快速压钳实现工位快速转移；侧板上的长圆形镂空既作为升降行程的观察窗口，也方便操作人员伸入内部调整主机接线、更换夹头，同时减轻整体自重。前置操作手轮的高度设置在人体站立操作的舒适区间，调节时无需俯身，刻度标识可直接对应刀头伸出量，重复定位精度可控制在0.1mm级别，满足榫头、槽宽的公差要求。

　　安装边界方面，底座安装孔位间距适配常规工业铝型材工作台与实木工作台的预留槽距，整机放置后不占用过多台面纵深，上方预留的主机散热空间保证长时间运行时电机不会因围挡过热，进料方向两侧无突出结构，支持宽幅板材从任意方向通过。与传统直接倒装在工作台底板的方案不同，这套升降机构无需在台面上反复增减垫片来调整刀高，单次对刀后可通过升降快速切换不同铣削深度的工序，比如先完成深槽开槽再抬刀完成表面浅雕花型，工序间无需重新拆卸刀具。

　　安全设计上，安装板周边设置的挡边可防止工件误触旋转的刀头夹头，框架整体包裹主机的旋转壳体部分，仅露出工作刀头区域，降低衣物、线缆卷入的风险。导向部位采用无油润滑的滑动配合结构，适配木工多尘的工作环境，无需频繁加注润滑脂，日常维护仅需用压缩空气吹净导轨缝隙内的木屑即可。锁紧手柄的位置设置在手轮旁，调节完成后单手即可完成锁止操作，流程连贯无需额外工具。

　　在小批量加工场景中，这套工装还可配合靠山、推把使用，将升降台调整至固定高度后完成重复性的边型加工，相比手持作业的一致性大幅提升，新手也能快速加工出均匀的倒角与榫口。针对不同材质的铣削参数，可通过微调升降高度控制切削量，分层铣削硬木时每次抬刀0.5mm即可减少刀具崩刃概率，这也是固定倒装结构难以实现的灵活度。
