旋转式立体汽车停车升降设备

　　该设备面向城市建成区停车资源紧张的场景，核心作用是把乘用车辆抬升至地面以上的层架车位，通过竖向叠放方式在有限占地内扩展停车容量。设备可布置在老旧小区边角空地、商业楼宇附属场地、办公区零散地块、公共停车场局部改造区域，也可用于厂区内部车辆集中停放。与大面积开挖地下车库相比，这种旋转升降结构对场地改造量更小，适合在不具备大规模土建条件的位置快速形成停车能力。

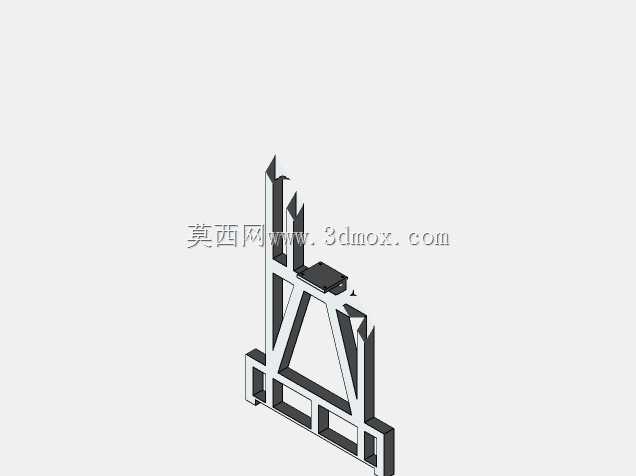

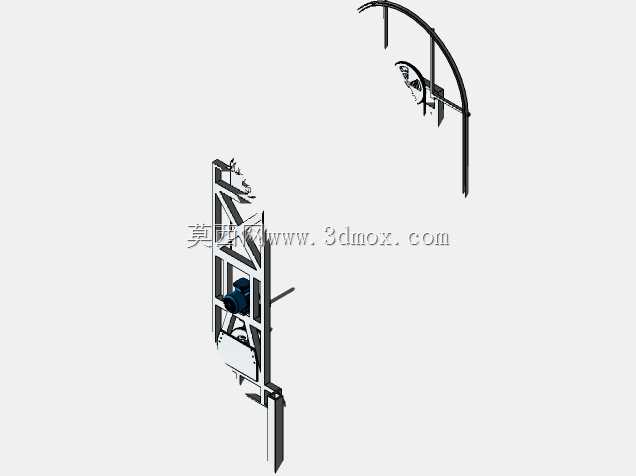

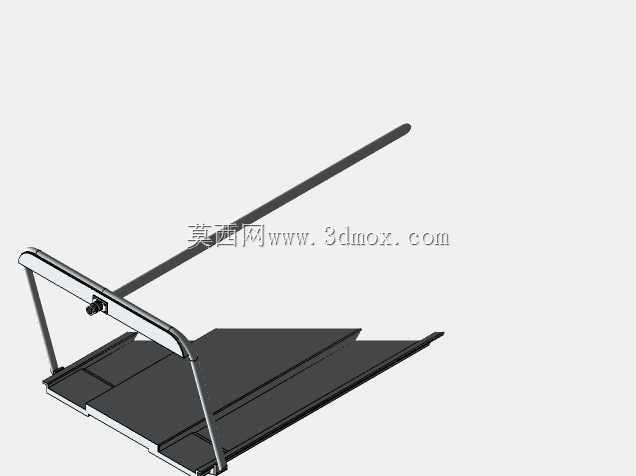

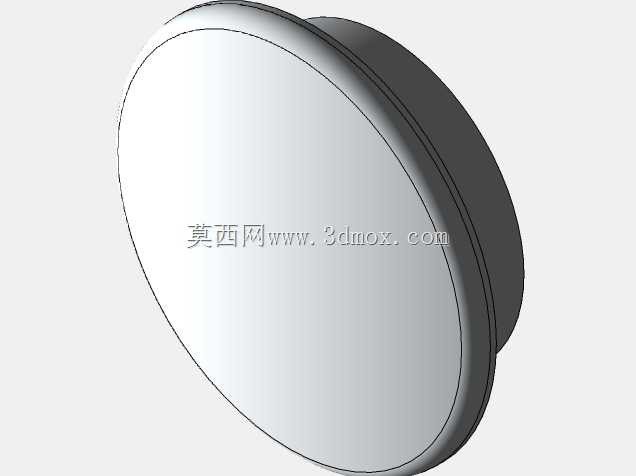

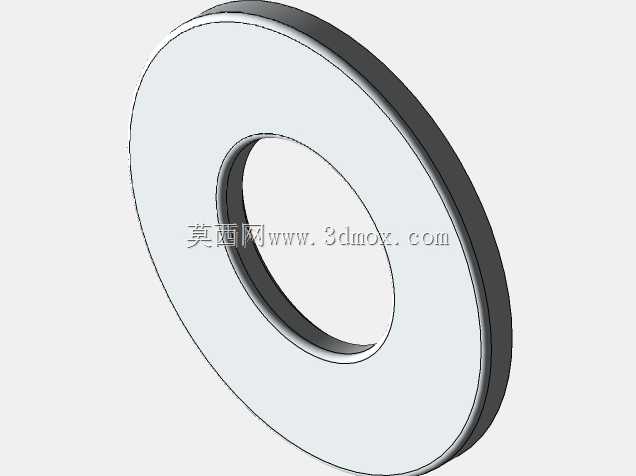

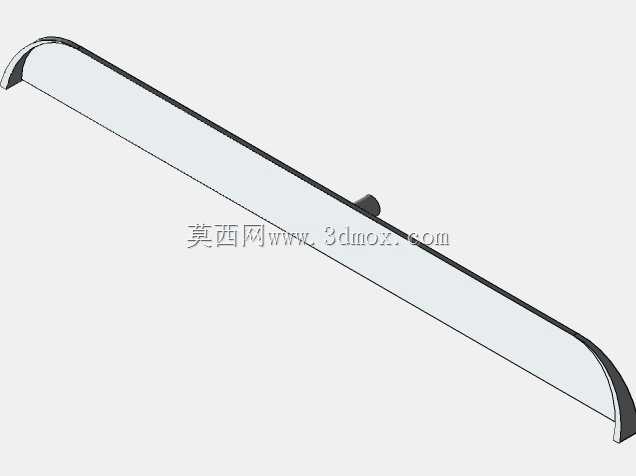

　　从结构逻辑看，设备由竖向承载框架、回转支承、车辆承载平台、弧形防护轨道、驱动单元、底部固定基座以及连接桁架组成。车辆驶入平台后，平台完成定位与锁止，升降机构沿主立柱方向将车辆提升至指定高度，随后回转机构带动平台绕竖向轴线旋转，使车辆对准空置泊位。弧形轨道在高位运行阶段为平台提供侧向约束，降低悬臂状态下的摆动量，保证车辆在提升和回转过程中的姿态稳定。底部基座需要与硬化地面可靠连接，承担整机自重、车辆载荷以及启停过程中的倾覆力矩。

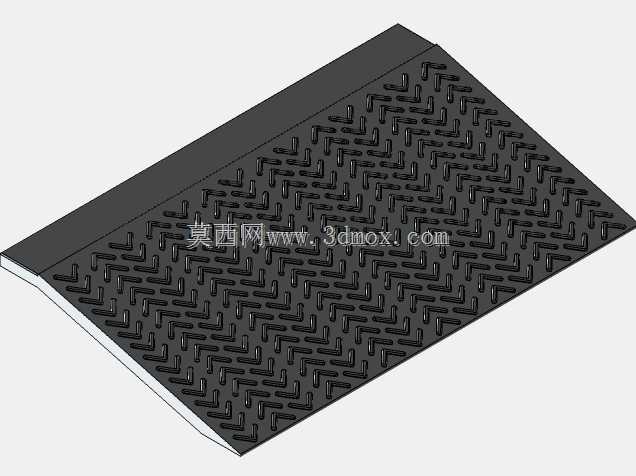

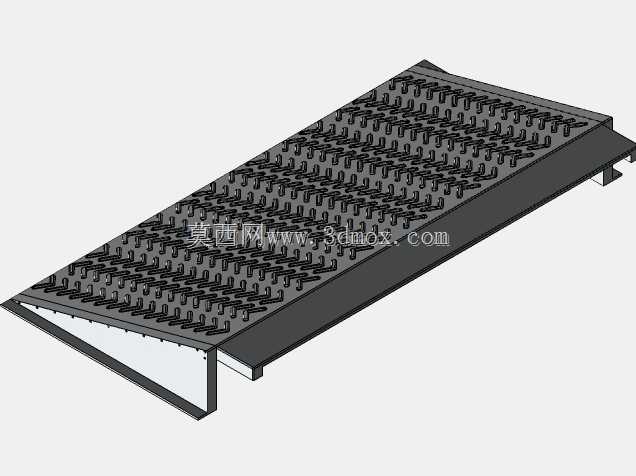

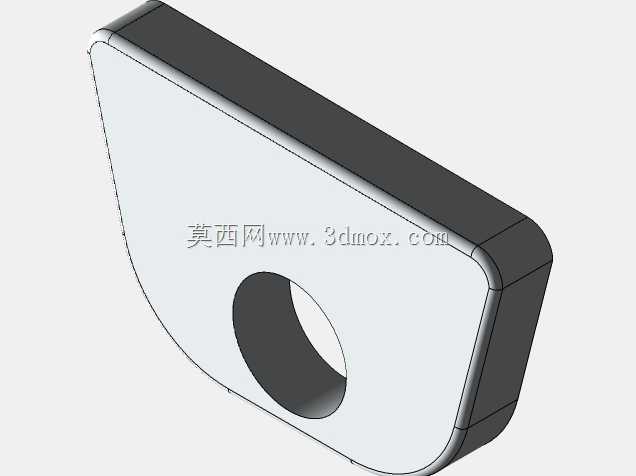

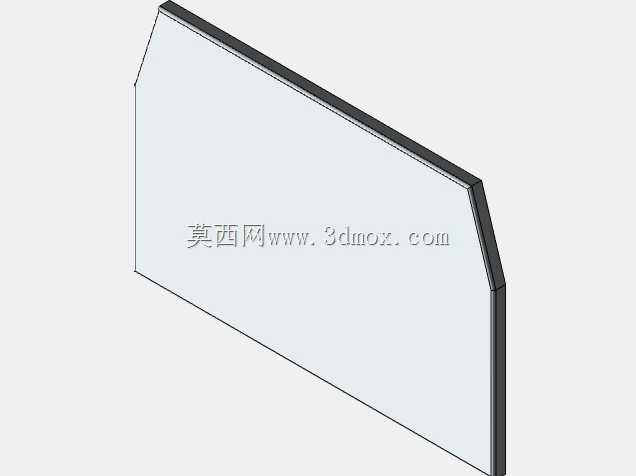

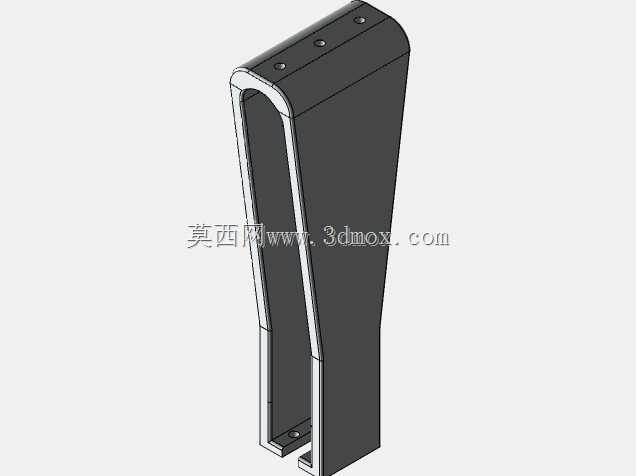

　　设计时首先要处理的是载荷传递路径。车轮载荷经承载平台传递至提升托架，再由导向轮和提升构件汇入主立柱，最终通过底架分散到基础。主立柱不能只按静态受压计算，还要考虑车辆偏置、回转启停、风载荷以及轻微冲击带来的复合受力。平台两侧应设置导向与限位结构，避免车辆停偏后造成重心外移；轮胎挡块、平台表面防滑构造和到位检测位置都需要在三维布局中提前校核，保证驾驶员可直观判断停车边界。

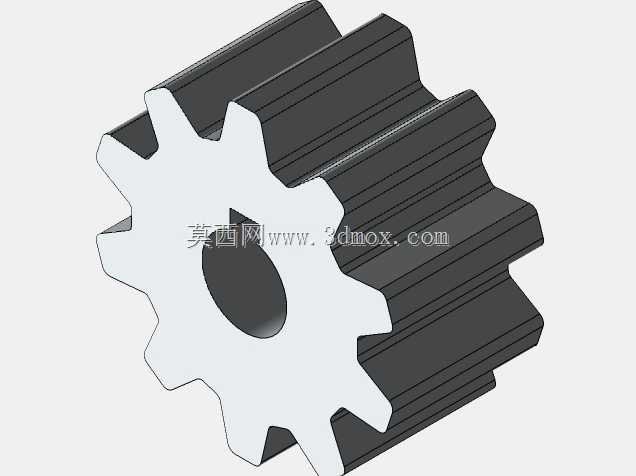

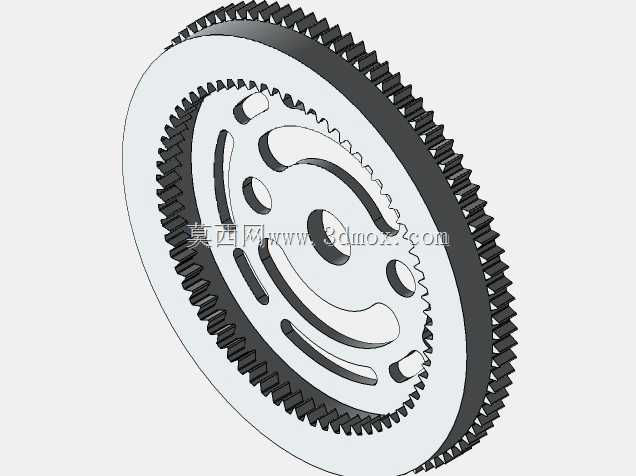

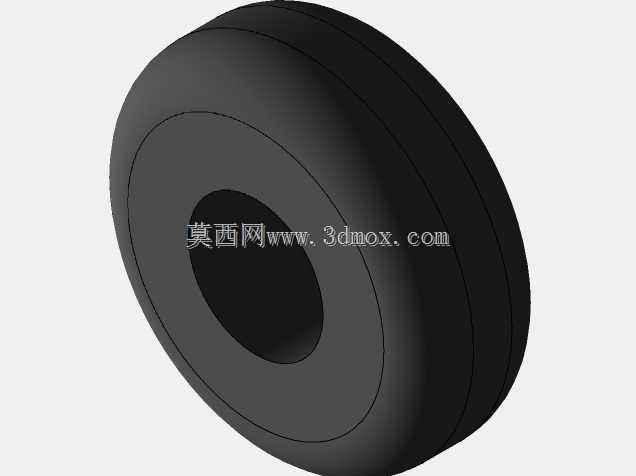

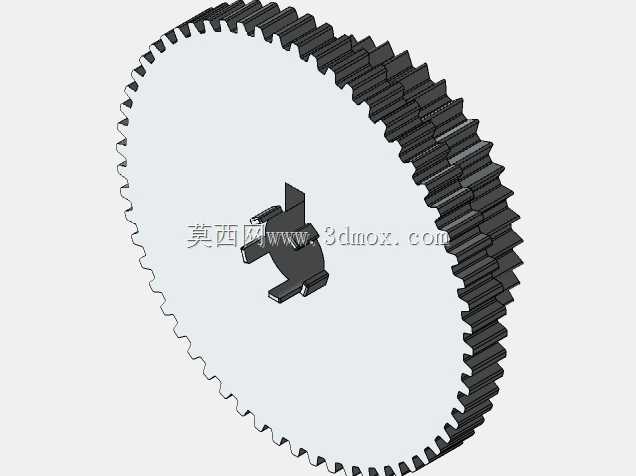

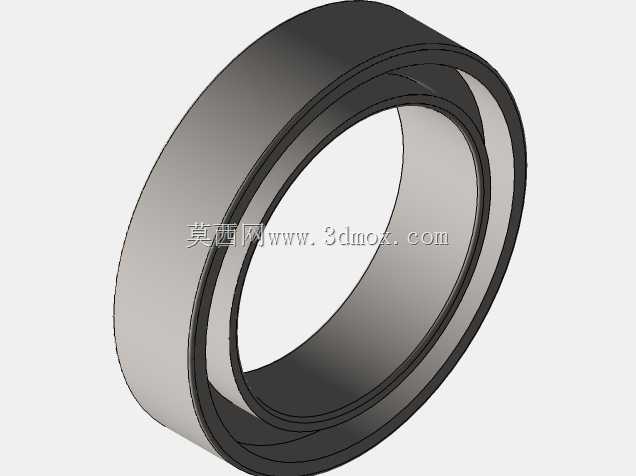

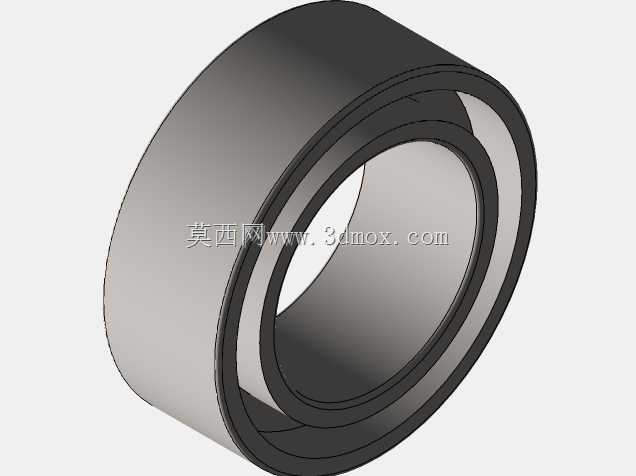

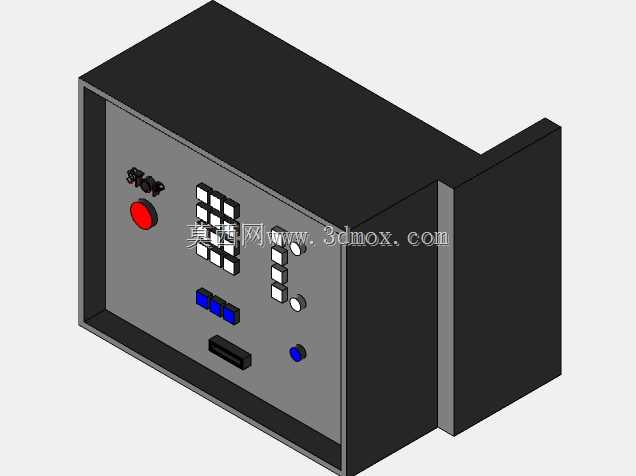

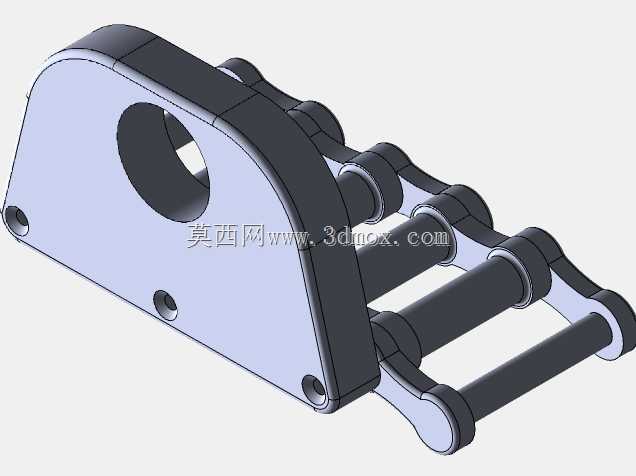

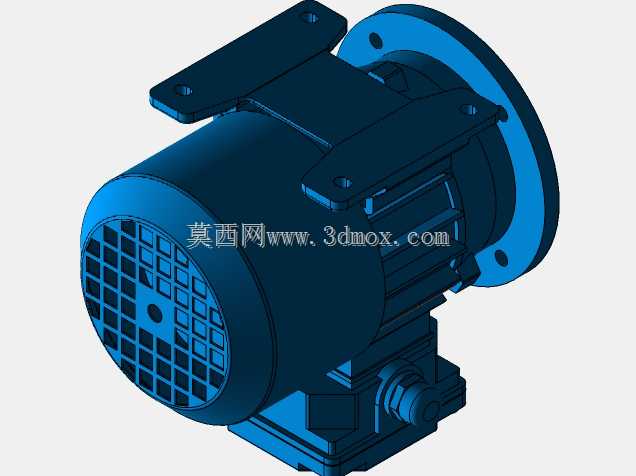

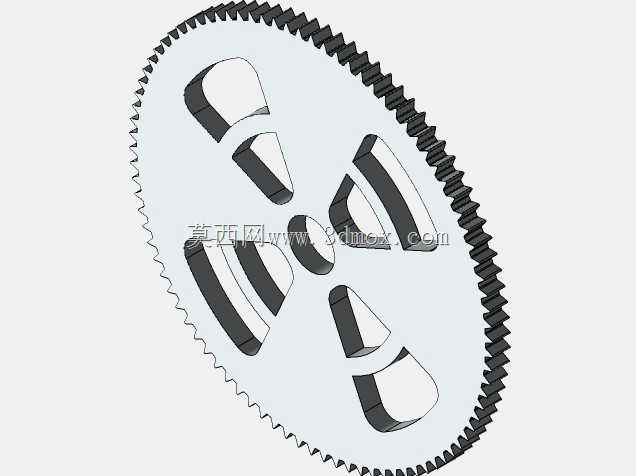

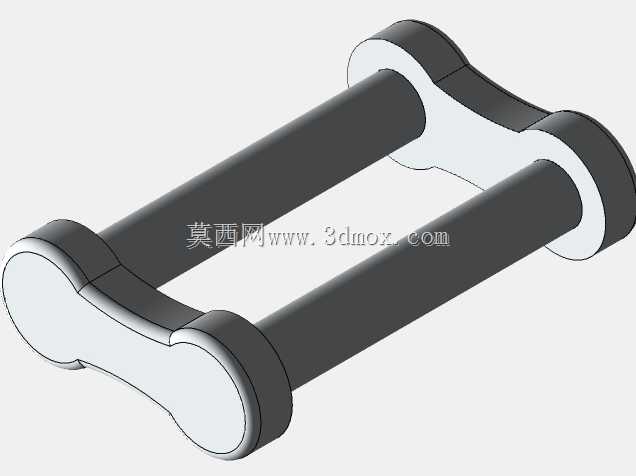

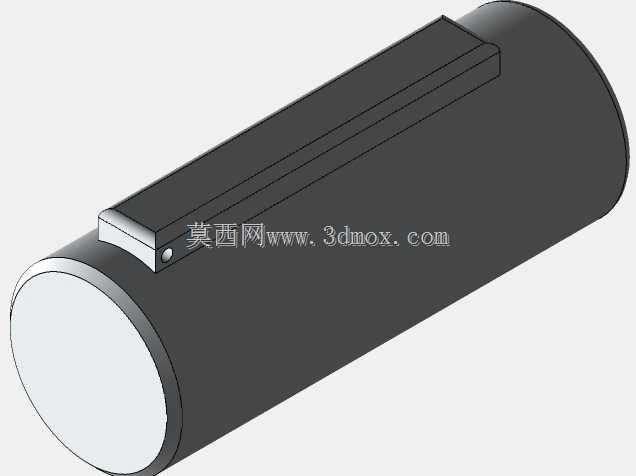

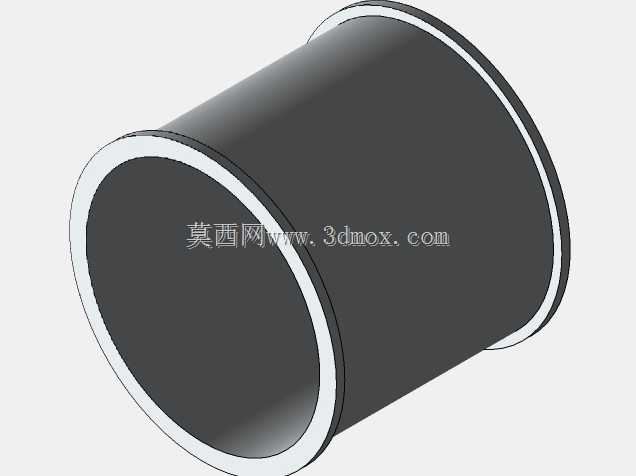

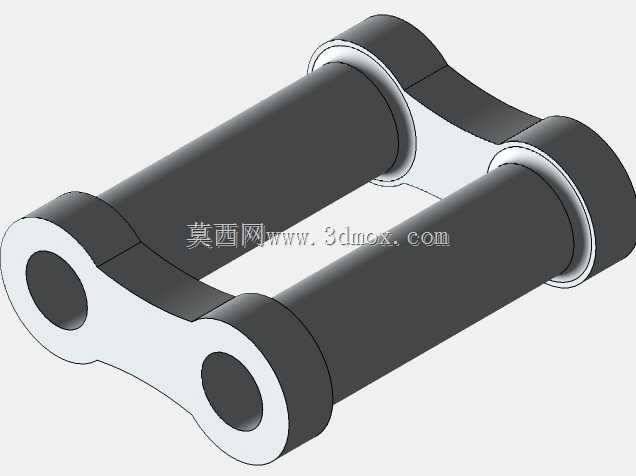

　　旋转机构的选型直接决定设备运行平顺性。回转支承直径不宜过小，过小会使驱动扭矩波动增大，也会削弱平台在偏载下的稳定性。驱动部分可采用电机减速机配合齿轮或摩擦传动，输出端需设置制动和反向锁止能力，防止停机后平台漂移。升降导向宜采用多组滚轮约束，使托架在全行程内保持两个以上方向的接触，减少单导向带来的扭转间隙。若设备用于室外，电气元件、传动部件和润滑位置都要考虑防尘、防雨和维护可达性。

　　安装边界方面，设备不仅要占用车辆本身的投影面积，还要预留平台旋转扫掠空间。高位平台旋转时，车辆外后视镜、车头边角和车尾侧向轮廓都属于最大外廓，设计时应按实际停放车型取包络线，而不是只按平台骨架尺寸定位。设备与周边围墙、照明杆、消防设施、行道树之间需留出安全间隙，底部还应保留人员检修通道和驱动单元拆装空间。地面要求平整、坚实、无明显沉降，基础连接点不能落在松散回填层上；若场地存在坡度，应通过基础找平，而不能依靠机架强行校正。

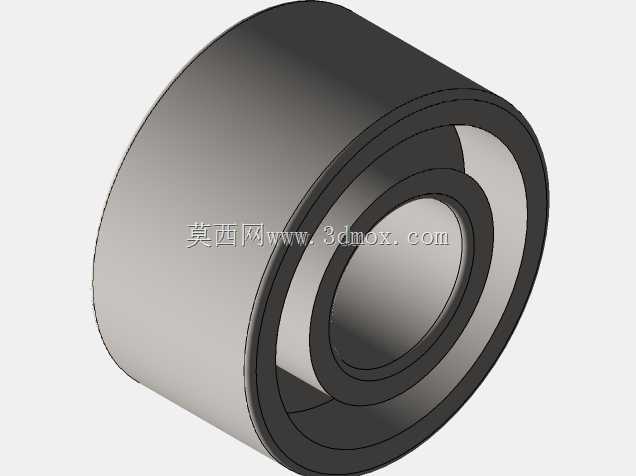

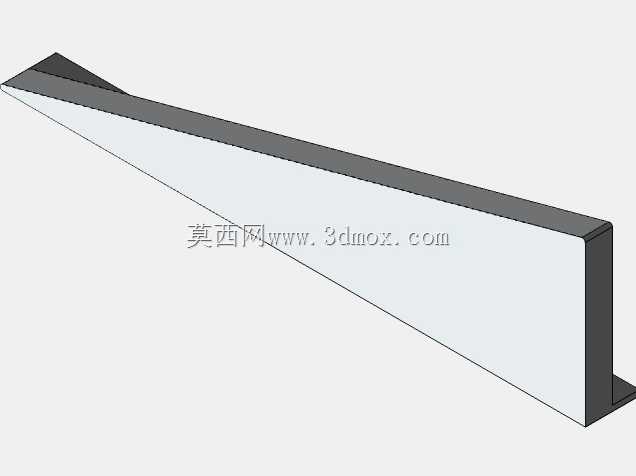

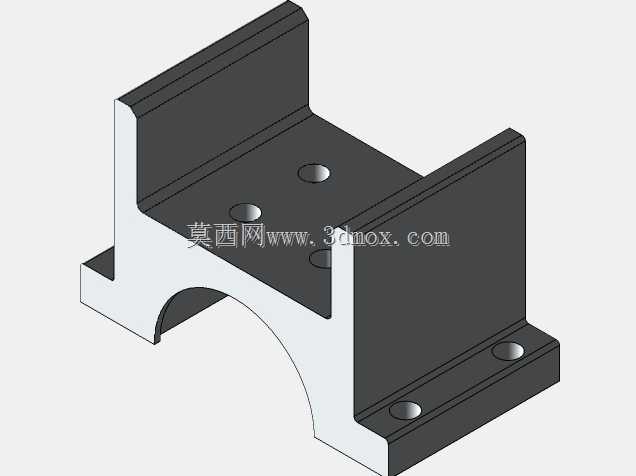

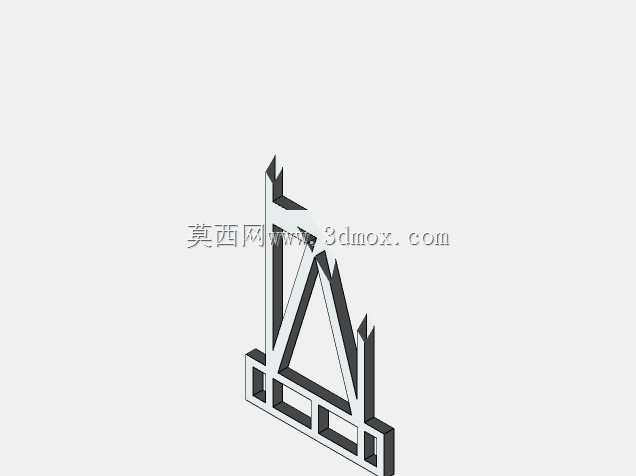

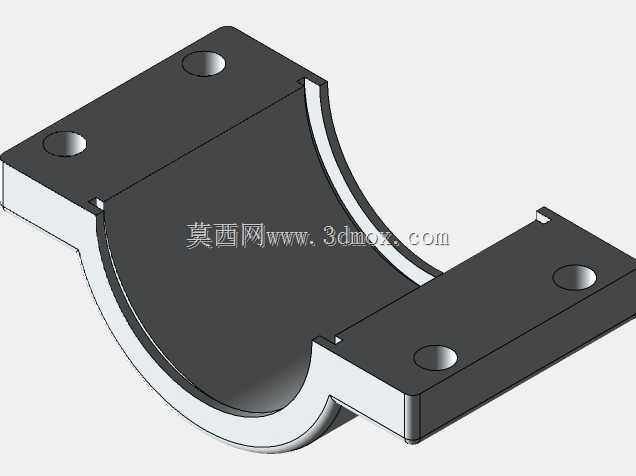

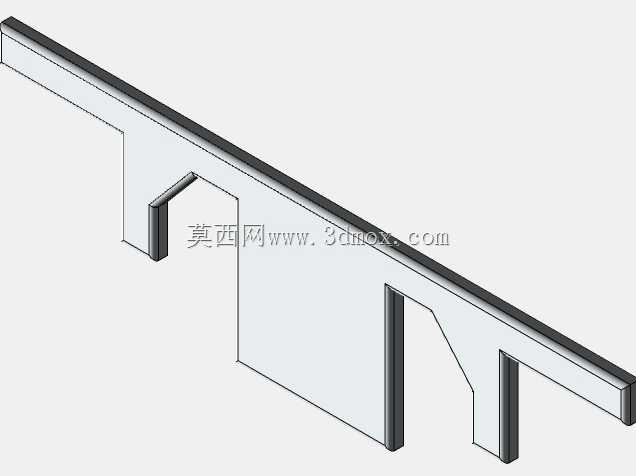

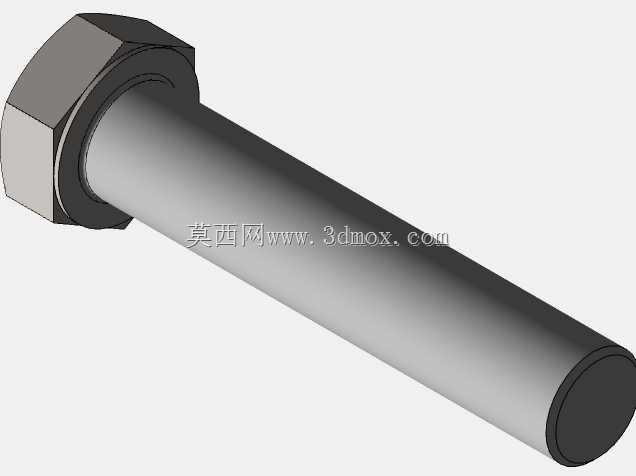

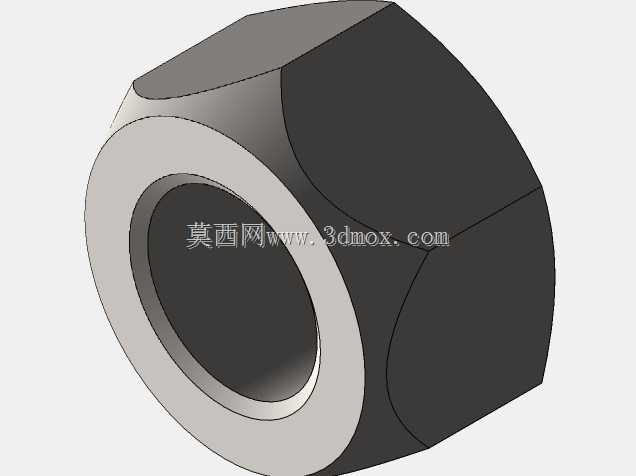

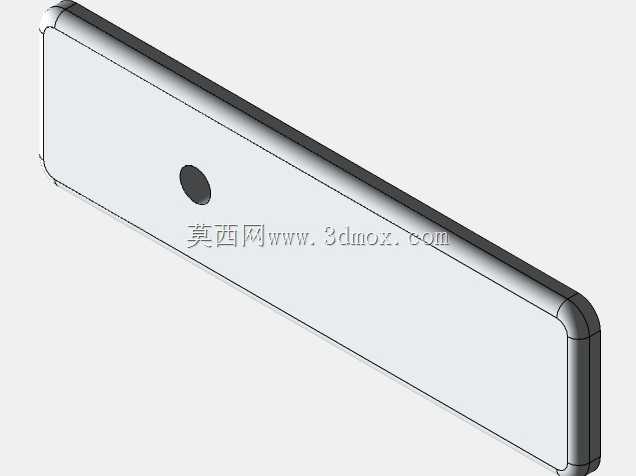

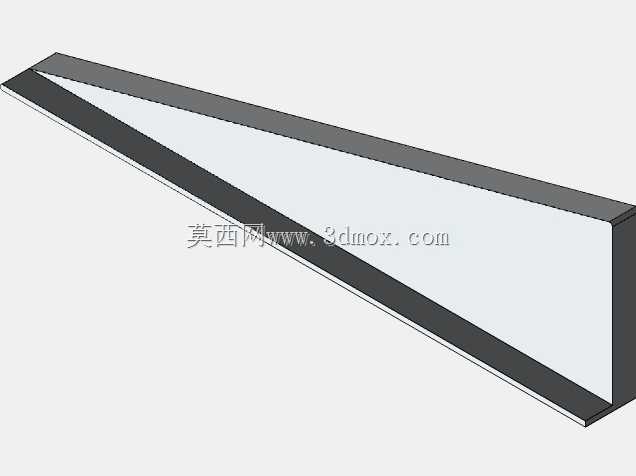

　　三维建模过程中，建议先建立车辆外廓包络体，再反向确定平台宽度、轮挡位置、回转半径和立柱高度。主框架可采用分段型材或焊接箱形截面，连接节点处要避免应力集中，筋板布置应贴合实际传力方向。弧形轨道不是单纯装饰件，其曲率中心、接头位置和支撑间距都要与平台运动轨迹一致，否则运行中会出现卡滞或异响。驱动电机、减速机、轴承座、护栏和爬梯等附件应按真实维护尺寸装配，不能压缩成示意块，否则后续出工程图时容易遗漏检修空间。

　　该类设备的价值不在于追求高速度，而在于在狭窄场地上稳定、可重复地完成车辆换位。结构设计需要在占地、容车率、刚度和成本之间取得平衡：立柱过高会放大顶端挠度，平台过宽会增加旋转半径，导向过紧则会提高加工和安装精度要求。通过三维装配校核，可以提前发现车辆进出路径与立柱干涉、平台回转时与护栏干涉、维修时工具无法接近紧固件等常见问题，从而减少现场返工。对于停车设备设计人员而言，这类模型既可用于方案展示，也可作为进一步细化基础载荷、驱动功率和安全防护配置的结构基础。
