剪叉式液压升降作业平台结构设计

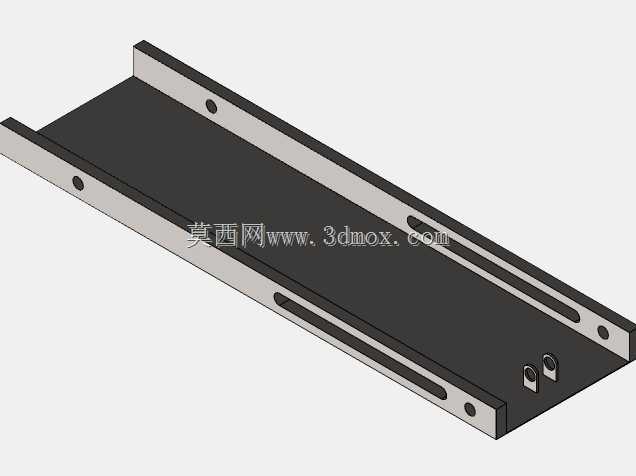

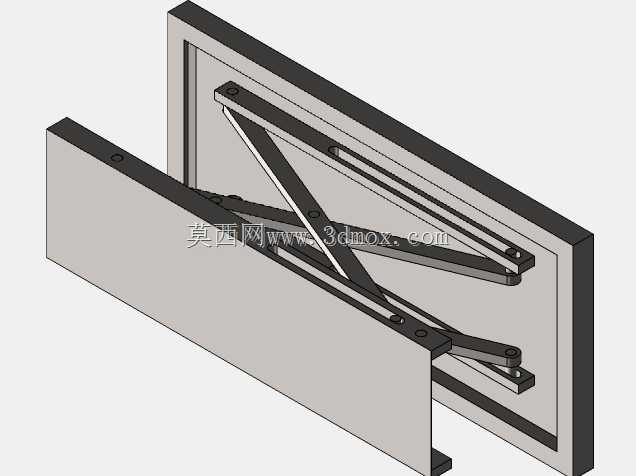

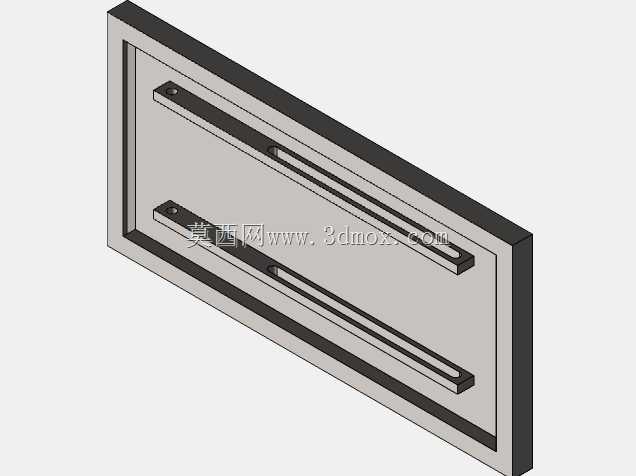

　　在车间物料转运、工装夹具高度适配、设备检修以及自动化产线工位对接场景里，固定工位的垂直举升需求往往不需要复杂的行走机构，反而对平台刚性、最低收拢高度和展开过程的同步性有明确要求。这套剪叉式液压升降结构正是围绕这类工位级举升任务搭建，整体采用上下两块矩形承载板作为安装基准，中间布置交叉铰接的剪叉臂组，依靠剪叉支点的相对位移改变上下板间距，实现稳定的垂直升降。

　　从实际用途看，该结构可嵌入装配工位作为高度可调工作台，也可安装在料架下方完成托盘的举升对接，还能作为小型检修平台支撑操作人员与工具靠近高位设备。其额定承载能力设定为500kg，能够覆盖多数轻型工件、工装板以及常规检修载荷，避免大吨位升降平台在轻载场景下出现结构冗余、占用空间过大的问题。

　　功能特性上，剪叉机构本身具备良好的横向约束能力，升降过程中上下平台不会发生明显偏转，多铰接点共同分担载荷，应力分布比单臂举升更均匀。交叉臂之间通过销轴连接，转动副间隙控制在合理范围后，平台在高位停留时的晃动量能够满足工位作业要求。液压驱动方式具备承载大、启停平稳、可在任意位置锁止的特点，配合油路中的保压元件，可让平台长时间保持在设定高度，不会因载荷波动出现缓慢沉降。上下承载板表面预留了安装孔位，现场可直接固定工装夹具、输送辊道或防护围栏，不需要额外焊接转接板。

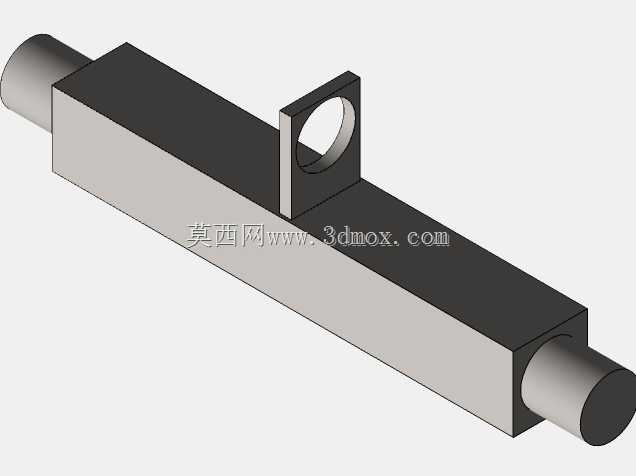

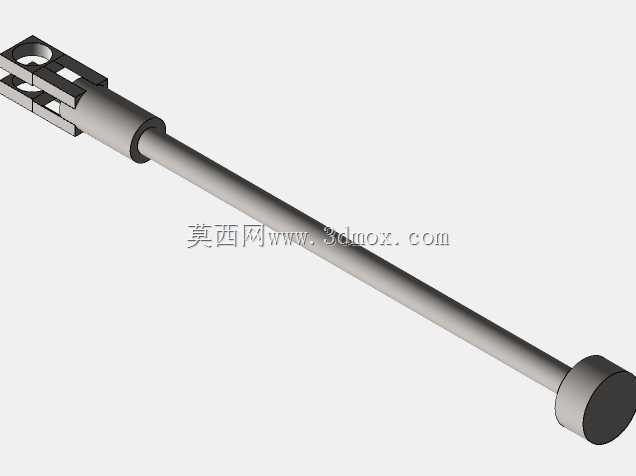

　　设计思路围绕“低收拢高度、大行程比”展开。剪叉臂采用型钢或板材焊接成型，臂体截面经过抗弯校核，在500kg均布载荷下，臂体中部挠度控制在允许范围内，保证平台工作面的平面度。铰接点位置经过优化，使液压油缸在全行程内的推力变化曲线尽量平缓，降低液压系统峰值压力，同时避免机构在最低位出现死点。油缸一端连接下机架，另一端驱动剪叉臂的滑动支点，支点沿导轨滚动或滑动时摩擦阻力小，升降动作顺畅。上下平台与剪叉臂的连接区分固定铰点和活动铰点，活动端设置限位挡块，防止超行程展开或收拢时发生碰撞。

　　外形尺寸与安装边界方面，收拢状态下整体高度较低，可直接放置在地面基坑或平整地坪上，不需要深挖大型地坑；展开后平台高度覆盖常规作业区间，满足站立操作、设备对接和物料举升的高度需求。安装时只需保证下平台基础平面水平并具备足够的承载强度，将设备固定后连接液压动力源即可投入使用。周边需要预留液压管路、油缸检修以及销轴润滑的操作空间，侧面不应紧贴墙体或其他设备，以免影响剪叉臂展开。对于需要与输送线对接的场合，可根据上下游设备高度调整平台最高位限位，并在平台边缘设置导向块，保证托盘或工件流转时对位准确。

　　结构细节上，各铰接销轴采用标准紧固件连接，便于磨损后快速更换；剪叉臂内侧预留油缸安装空间，整体布局紧凑，外露运动部件轮廓清晰，方便后期加装防尘罩或安全防护裙板。平台在最低位时，上下板之间保留足够间隙，避免挤压液压管路和电缆；最高位设置机械限位与液压限位双重保护，防止油缸完全伸出后机构继续受力。这种简化结构没有多余的装饰件，全部以功能实现为核心，三维建模过程中各零件装配关系完整，运动副约束清晰，可直接用于运动仿真、干涉检查和工程图输出，也方便设计人员在此基础上扩展滚轮、护栏、转盘或动力单元等模块，适配不同的工位举升需求。
