长条形COB集成LED光源结构设计

　　在工业照明、设备状态指示、狭长空间补光这类场景里，常规圆形点光源的出光均匀度很难满足要求，200毫米规格的长条形COB LED恰好填补了这一结构空白。这类元件的核心优势是把多颗发光芯片直接绑定在长条铝基或玻纤基板上，省去了传统贴片灯珠的分立封装间隙，出光面连续无暗区，在机床工作灯、设备轮廓照明、超薄线条灯、展柜线性补光等结构中，不需要额外增加匀光扩散结构的厚度，就能实现连续柔和的光带输出。

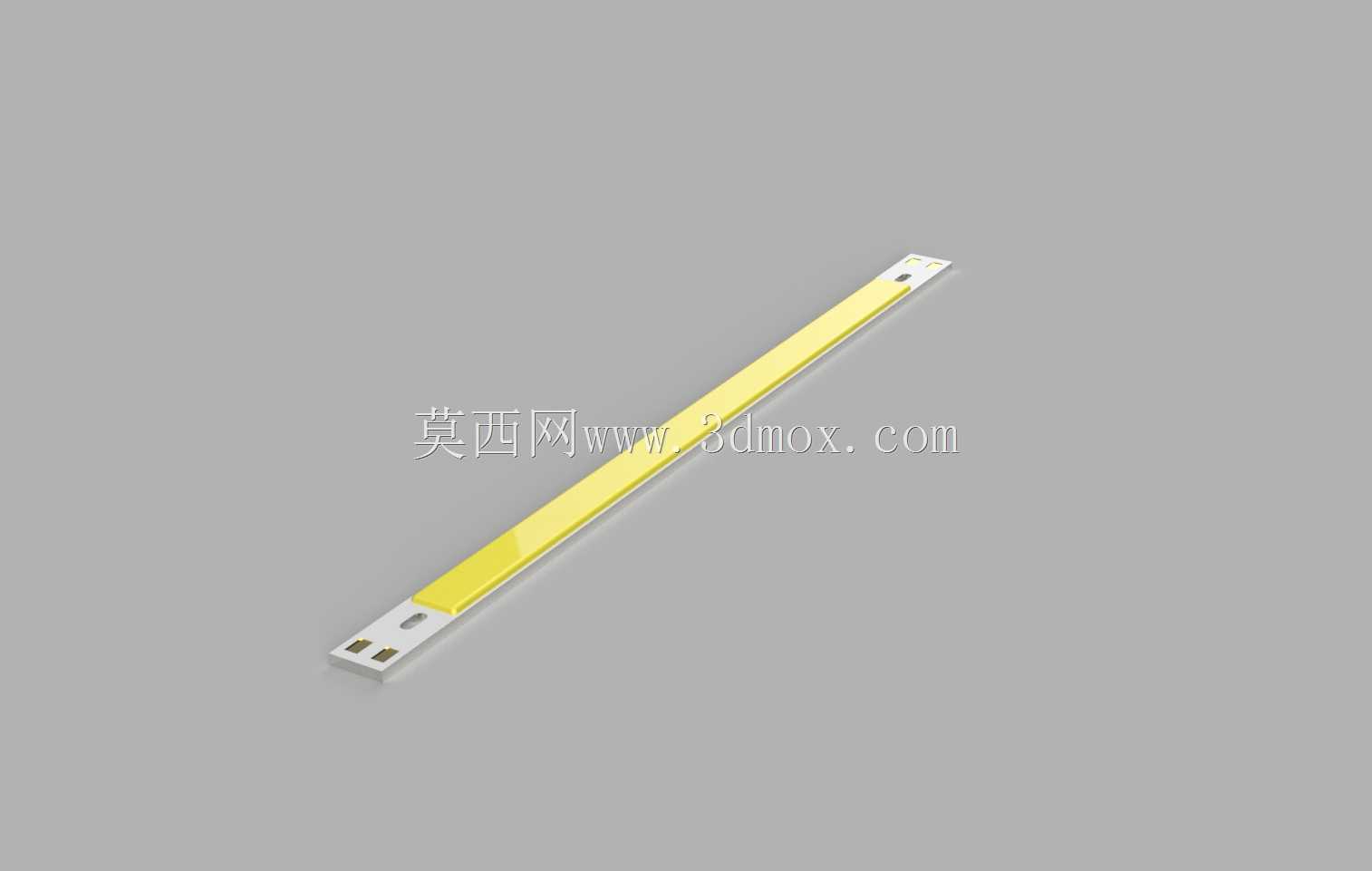

　　从结构设计逻辑来看，这款长条COB LED的基板同时承担了电路承载、芯片固定、散热传导三重作用。基板整体为细长条状，长度方向对应200毫米的发光覆盖范围，宽度控制在10毫米，刚好适配市面上绝大多数线性灯具的卡槽安装尺寸，两端预留的焊盘区域既可以直接焊接导线供电，也能匹配对应规格的接插件，在批量装配时能减少接线工序的耗时。发光区域沿基板长轴居中布置，芯片排布间距经过匹配，点亮后相邻芯片的发光光斑完全重叠，不会出现传统灯条上一颗颗灯珠的颗粒感。

　　实际选型和结构建模时，首先要明确安装边界：元件总长度200毫米，宽度10毫米，基板本身厚度极薄，在灯具结构里预留的安装槽深度只需要覆盖基板厚度加上焊接导线的凸起高度即可，不需要给分立灯珠预留额外的高度空间。两端的接线端要注意和灯具端盖的位置避让，避免装配时端盖压到焊点造成短路。如果是用于密闭式工业灯具，基板背面需要和灯具的铝制壳体完全贴合，中间可以涂覆薄层导热硅脂，把COB工作时产生的热量直接传导到灯具外壳上，避免芯片结温过高导致光衰加快。

　　这类COB光源的应用场景远不止普通民用照明。在自动化设备内部，经常需要在狭长的设备腔体里布置照明，用来观察内部传动机构的运行状态，长条COB的尺寸可以沿着腔体侧壁直接粘贴或卡槽固定，不需要额外设计复杂的灯板支架。在传感器配套的视觉补光结构里，均匀的长条出光可以给线阵相机提供连续的照明基准，避免点光源造成的局部反光过曝。还有一些设备的状态指示条，会把不同色温的COB芯片分段布置在同一块长条基板上，通过不同区段的点亮颜色来展示设备的运行、待机、故障状态，比零散布置的指示灯整体性更强。

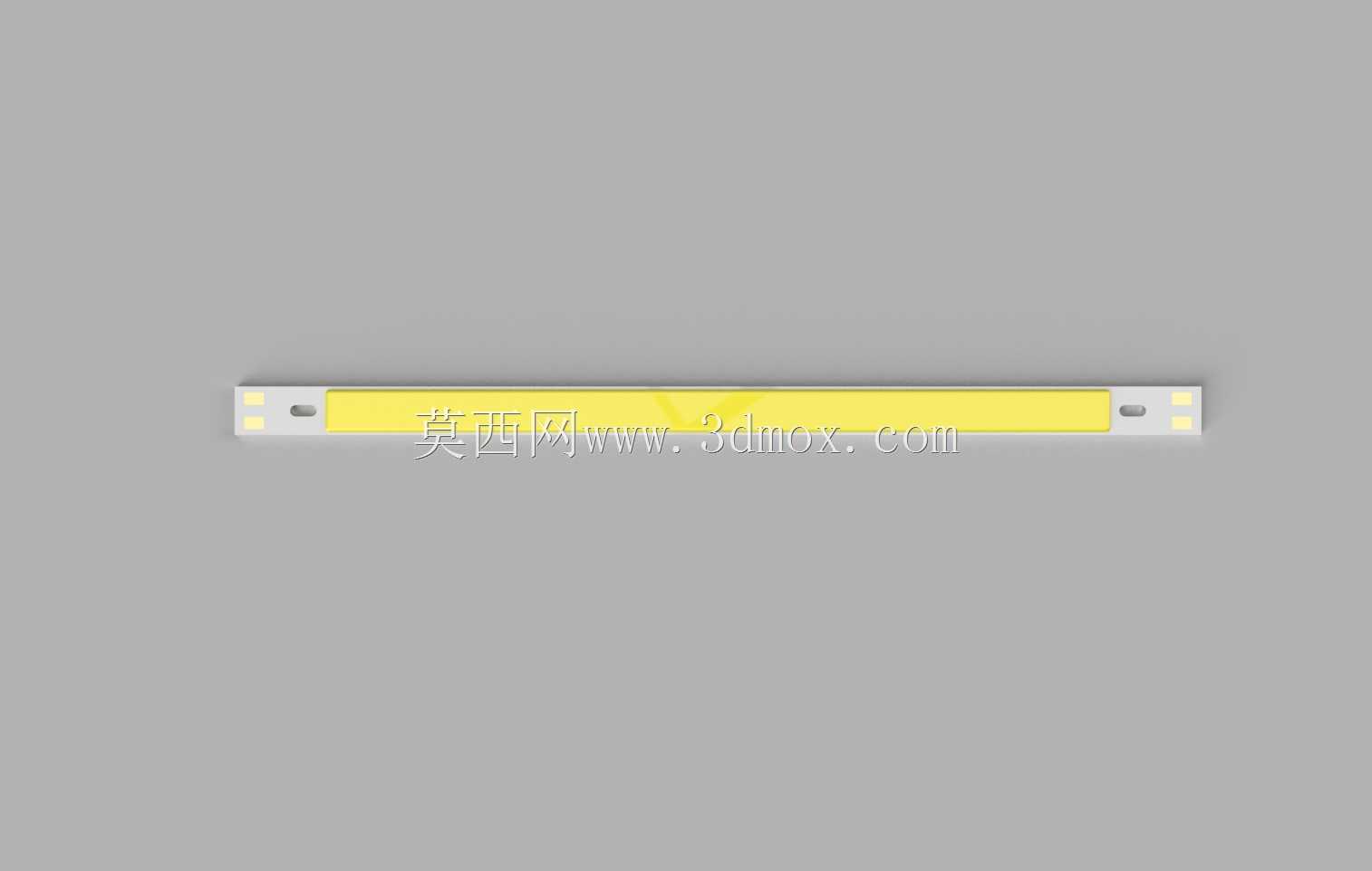

　　建模过程中需要重点还原几个关键结构特征：一是基板两端的安装定位缺口或小孔，部分同规格COB会在端部预留 tiny 的定位孔，用来和灯具壳体上的定位柱配合，防止装配时灯条移位；二是两端焊盘的尺寸和位置，焊盘的宽度要匹配常规导线的焊接面积，建模时要保留焊盘和发光区之间的绝缘间隙，这个间隙是防止焊接时焊锡流到发光区造成芯片短路的关键结构；三是发光面的荧光胶层轮廓，COB的荧光胶是覆盖在所有绑定芯片上方的整体胶层，边缘和基板之间有清晰的分界，这个特征直接决定了渲染时出光区域的视觉效果。

　　从装配兼容性来看，这款200×10毫米的尺寸是跨境平台上线性灯具配件的通用规格，替换性很强。在做灯具结构设计时，不需要单独开定制的灯板，直接选用标准规格COB就能匹配通用的卡槽、端盖、扩散罩配件，能大幅降低整套灯具的开模成本。如果是用于改造老旧设备的照明系统，也可以直接把原有损坏的长条灯板替换成同尺寸COB光源，不需要改动原有灯具的机械结构，适配效率很高。

　　散热设计是这类长条COB应用中不能忽略的环节。虽然单颗COB的总功率不算极高，但长条状的元件如果背面悬空安装，热量只能通过两端的焊点和空气散发，长时间工作会导致基板中部温度累积，加速中部芯片的光衰。因此在结构设计时，要尽量让COB基板的整个背面都贴合金属散热面，尤其是基板中部的发光核心区域，不能出现悬空间隙。如果是在塑料壳体的灯具里使用，需要在COB背面额外增加一条铝制散热衬条，把热量均匀传导散开。

　　电路设计层面，COB基板上的芯片已经通过板上走线完成了串并联连接，外部只需要匹配对应规格的恒流驱动电源即可，不需要再给每颗芯片设计单独的外围电路。建模时不需要还原每一颗微观的芯片结构，只需要准确表达整体发光区的范围、基板轮廓、端部焊盘位置这几个核心结构要素，就能满足整机装配的干涉检查、尺寸匹配需求。对于结构工程师而言，准确的三维模型可以在设计阶段就验证灯条和扩散罩、壳体、端盖之间的配合间隙，避免生产装配时出现尺寸不匹配的问题。
