带黄色指示灯的触觉微动开关结构

　　该模型呈现的是一款集成黄色LED指示功能的触觉式微动开关，型号标识为LY-L01。从结构上看，它并非单一裸按键，而是将触发机构、发光指示、定位弹片与外接引脚整合在一个小型壳体中，适用于需要状态反馈的紧凑型电子设备内部。

　　在实际设备中，这类开关常用于控制面板、检测治具、小型仪器按键板以及需要人工确认动作的工位。普通微动开关只负责通断信号，操作人员很难从外观判断回路是否已经可靠触发；加入黄色LED后，按键被压下或回路处于有效状态时可形成直观光信号，减少误操作，也便于调试阶段快速排查接线与触发逻辑。

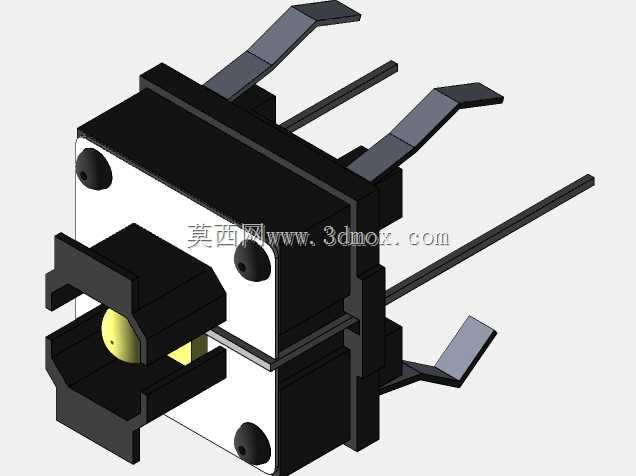

　　模型中部可见黑色触发块与黄色发光区域，外部壳体采用黑白分件表达。壳体上的圆形凹位对应装配定位或固定孔位，周边伸出的多组金属弹片并不只是装饰结构：一部分用于焊接或插接在PCB上，承担电气连接；另一部分带弯折角度的弹片可作为安装卡爪、限位支撑或接触弹片，帮助开关在面板与电路板之间保持稳定位置。细长引脚的走向和间距需要在布局阶段重点核对，否则三维装配时容易与周边电阻、电容或外壳筋位发生干涉。

　　设计思路上，该开关把机械触发与光指示合并，能够节省面板空间。触发块位于前部，按压行程短，反馈明确，适合频繁点动；LED位于触发端附近，光线从按键区域透出，使用者不需要额外查看远端指示灯。壳体外侧的台阶、卡槽和凸台用于与面板开孔、支架或塑胶外壳配合，建模时不能只关注外观体块，还要保留这些装配特征，因为它们直接决定卡扣压缩量、插入方向和拆卸空间。

　　从安装边界看，该元件属于板装与面板固定结合的小型器件。布置PCB时，应在引脚周围预留焊盘与走线通道，同时在开关本体下方保留必要的离地间隙，避免焊点顶到壳体或绝缘片。面板侧需要根据触发块外形预留按压孔，并控制孔边与按键之间的间隙：间隙过小会造成卡滞，间隙过大则容易偏摆并影响手感。若设备存在振动，建议在开关周边增加限位筋或固定压片，不能完全依赖引脚承重。

　　电气集成方面，LED与开关触点通常属于不同回路，建模和选型时应区分信号脚与灯脚。黄色LED适合提示待机、触发或警告类状态，若用于低电压控制板，需要在外部串联限流电阻；若直接接入较高电压回路，则必须重新核算灯珠参数并增加保护元件。开关的触发行程、按压力和回弹力虽然在静态三维模型中不可直接体现，但结构工程师在调用该模型时应同步确认规格书，确保按压面高度、壳体厚度与面板装饰件相匹配。

　　对于三维建模从业者而言，该类模型的价值不只在还原外形，更在于表达装配关系。多组弹片的折弯角度、引脚伸出长度、触发块与壳体之间的活动空间，都应在数模中保留合理位置；做整机干涉检查时，还要考虑按键被按下后的位移，而不是仅按未按压状态计算距离。将其放入仪器仪表、控制台或检测设备总成中时，可进一步验证面板开孔、PCB固定孔、线束走向以及手指操作空间是否同时满足要求。
