罗技X530扬声器DIY蓝牙改造机箱结构

　　这个结构件的核心价值，在于把一只现成的罗技X530扬声器单元，重新封装进可独立使用的蓝牙音频终端壳体里。它不是单纯复刻原厂外观，而是在保留喇叭安装位、声学前腔和固定耳片的基础上，把后端空间重新分配给蓝牙解码板、按键、电池或供电模块，使原本依附于整套多媒系统的卫星箱，能够脱离主机单独工作。

　　从实际使用场景看，这类改造件常出现在桌面近场听音、工位背景音乐、小型展示台扩声和旧音响再利用项目中。原厂X530单元的盆架和安装孔已经决定了前面板的基本边界，因此建模时不能只按喇叭外径画一个圆筒。前法兰需要同时承担定位、密封和外露装饰三种作用：两个带孔耳片用于螺丝固定，中心开孔必须避开折环运动范围，唇边则要给网罩、泡棉垫或前面板装饰件留下贴合面。若开孔边缘距离振膜过近，大音量下会产生蹭边或气流噪声；若法兰过薄，锁紧螺丝后又容易出现翘曲，使声腔密封不均。

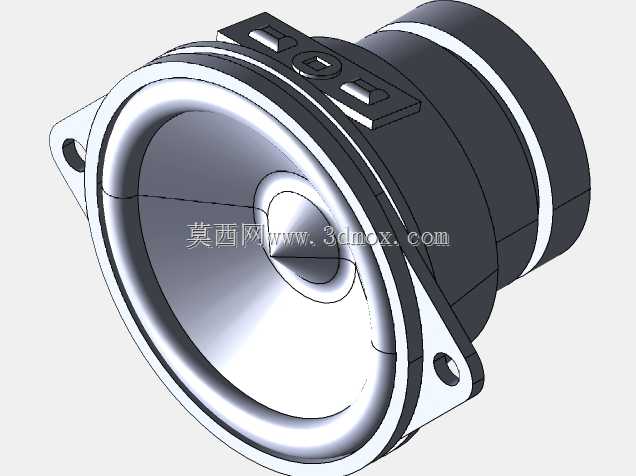

　　后部筒身是设计重点。图中可见壳体上方布置了按键与接口区域，这说明内部并非空筒，而是要容纳蓝牙功放板的操作面。结构设计时需要先确定PCB的长宽高、按键行程、接口深度和线束转弯半径，再反推壳体外形。顶面的两个长形按键区适合做音量加减或曲目切换，中间圆形凹陷可对应电源或模式按键。按键孔不能只追求外观整齐，还要考虑按键帽与壳体之间的间隙：间隙过小，温湿度变化或打印件变形后会卡键；间隙过大，则会影响手感并让异物进入。

　　声学方面，这个壳体承担了扬声器后腔的作用。对于小口径全频单元，后腔容积会直接影响低频下限和阻尼感。筒身长度不能随意缩短，否则内部空气刚度升高，低频会显得干硬；也不能盲目拉长，因为蓝牙板、电池和连线会占用空间，过长的壳体还会让安装重心后移。比较稳妥的做法是在三维模型中先放入喇叭、电路板和接插件，按实际装配关系检查剩余容积，再在筒壁上预留1至2毫米的壁厚变化区间，以适应不同加工方式。若采用3D打印，层纹和内壁尖角可能形成驻波，可在内部增加平缓的加强筋或不规则肋条，但不能让筋条伸入振膜后方的主要空气通道。

　　安装边界主要集中在前法兰。两个固定孔的中心距必须与目标支架或外壳孔位一致，孔周需要设计局部加厚凸台，避免螺丝锁紧时把法兰拉裂。法兰背面应留出一圈浅槽，用于粘贴EVA泡棉或橡胶垫圈，这样既能改善气密性，也能补偿安装面的平面度误差。喇叭装入后，盆架与壳体之间不应出现硬接触导致的共振传递；若使用胶粘固定，还要在模型上预留溢胶槽，防止胶水挤入折环或弹波区域。

　　后端结构需要兼顾维修和装配。蓝牙模块通常要通过螺丝柱或卡扣固定在壳体内壁，螺丝柱位置不能与喇叭磁路发生干涉。磁钢外径往往比外观看到的筒身更小，但后端接线端、焊片和保护线路会占用径向空间，因此建模时应按磁钢组件的最大包络做避让，而不是只按标称尺寸留孔。走线槽应尽量贴着内壁布置，并在按键板和功放板之间保留柔和弯曲半径，避免组装时导线被法兰边或螺柱压住。

　　从外形尺寸控制上看，前面板直径由喇叭折环外径决定，耳片外伸量则受安装孔位限制；筒身外径可以在满足内部器件布置的前提下略微收窄，以减轻重量并让产品看起来更紧凑。顶部按键区需要保持足够平面，便于贴膜或安装按键帽；筒身与前法兰相接处应设置圆角过渡，既降低应力集中，也减少打印或注塑时的缺陷。若后续还要增加网罩，前唇边的高度和直径必须同步设计，否则网罩会压到振膜或无法卡紧。

　　这个模型的意义，是把旧扬声器的机械接口、声学空间和电子改造需求整合到同一件壳体中。对结构设计人员来说，它考验的不是复杂曲面，而是对运动边界、装配顺序、密封、按键手感和内部空间堆叠的综合把握；对DIY制作者来说，按这些边界完成加工后，就能把一只原厂喇叭稳定地改造成可独立使用的蓝牙发声单元。
