KCD4型四脚船型翘板电源开关

　　在桌面级FDM熔融沉积成型设备的电控回路里，主回路通断器件的选型直接决定整机操作的安全性与维护便捷性，这款适配Anet A8机型的KCD4四脚船型翘板开关，正是针对民用增材制造设备、小型数控装置、桌面型工控终端的交流主回路通断需求设计的手动操作元件。它采用双路同步通断的结构设计，四个接线引脚分为两组独立回路，可同时切断火线与零线，相比单极开关能在设备断电后完全断开交流输入，避免待机状态下的电源板空载损耗，也能降低维修拆装时的触电风险，适配220V交流市电输入的各类小型机电设备。

　　从实际安装边界来看，这类KCD4系列船型开关采用行业通用的面板卡装结构，安装时只需在设备钣金或塑料面板上开出对应尺寸的矩形开孔，将开关本体从面板正面推入，依靠本体两侧的弹性卡扣即可完成固定，无需额外螺丝紧固，拆装效率远高于传统螺纹固定的钮子开关。开关本体下方的四个插片式接线引脚采用标准间距设计，可直接搭配6.3mm规格的冷压插簧接线，接线时无需焊接，用压线钳将插簧与导线压接牢固后直接插接到引脚即可，导线规格推荐选用1平方毫米的多股铜芯线，可承载10A以内的额定工作电流，完全覆盖桌面3D打印机整机加热棒、热床、主控板的总功率需求。

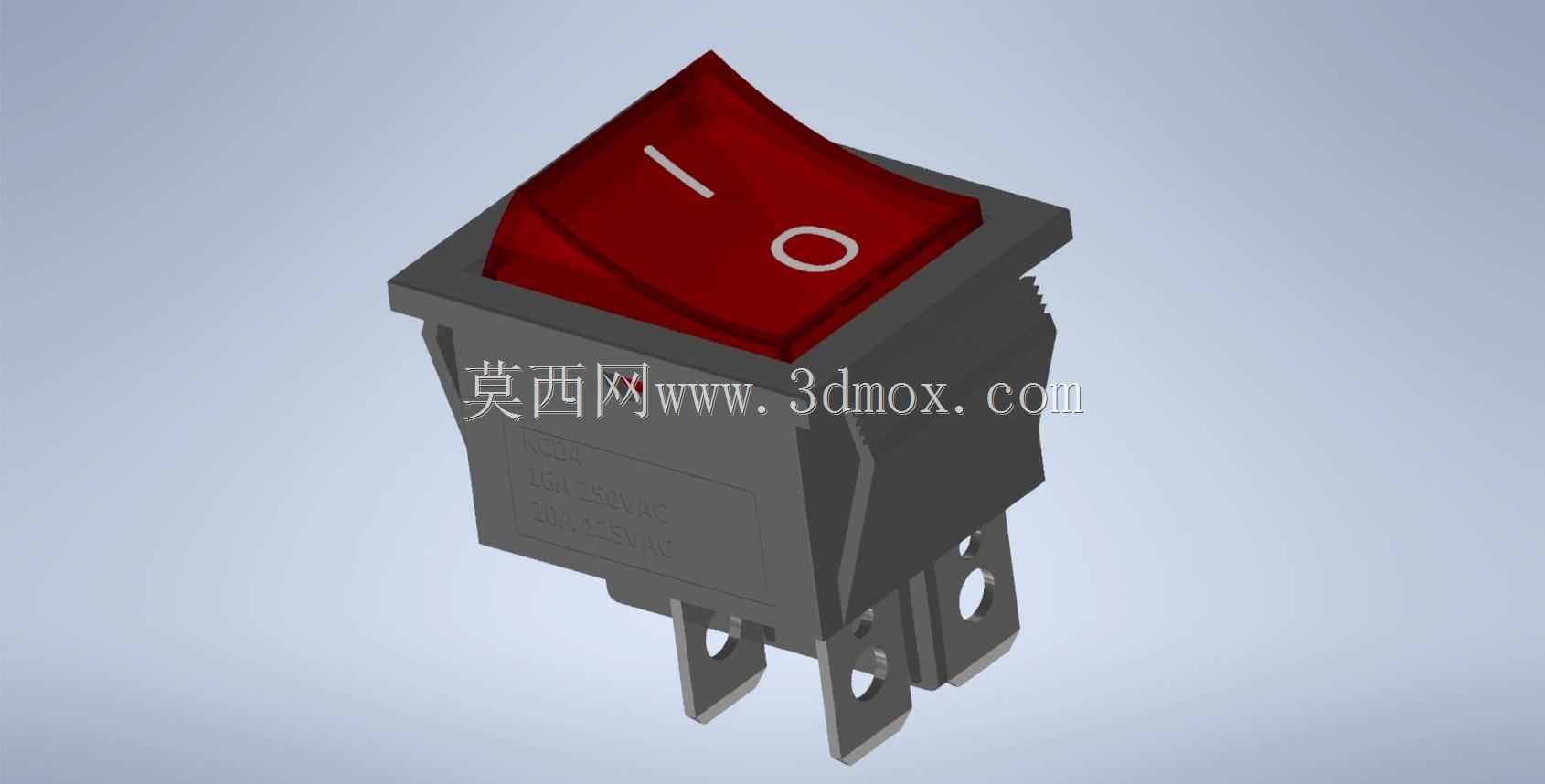

　　翘板操作面的设计充分考虑了日常操作的辨识度，红色翘板表面模压出标准的通断标识，横线标识对应回路接通状态，圆圈标识对应回路断开状态，操作人员无需额外查看说明书即可快速判断设备供电状态，翘板的操作行程与按压力度经过调校，按动时带有清晰的档位反馈手感，既不会因为力度过轻易被误碰触发断电，也不会因为力度过大导致日常操作费力。开关底座采用黑色阻燃工程塑料注塑成型，具备良好的电气绝缘性能与耐温性能，在设备内部长期处于40至60摄氏度的工作环境下不会出现形变、脆化问题，内部的导电接触件采用铜合金材质，表面做镀镍处理，抗氧化能力强，长期使用不会出现接触不良、触点发热的问题，机械寿命可达万次以上操作，完全满足民用小型设备的使用频次需求。

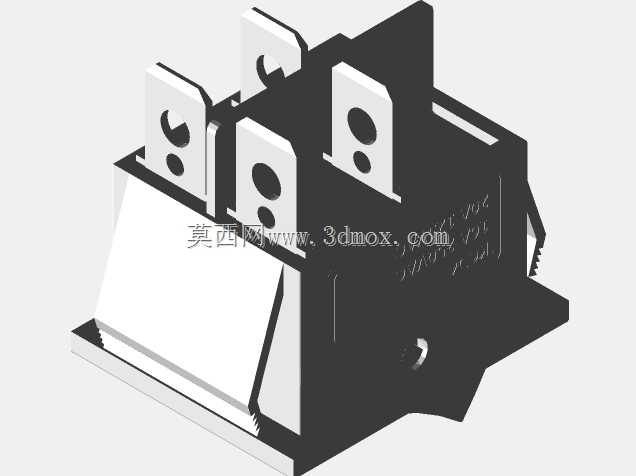

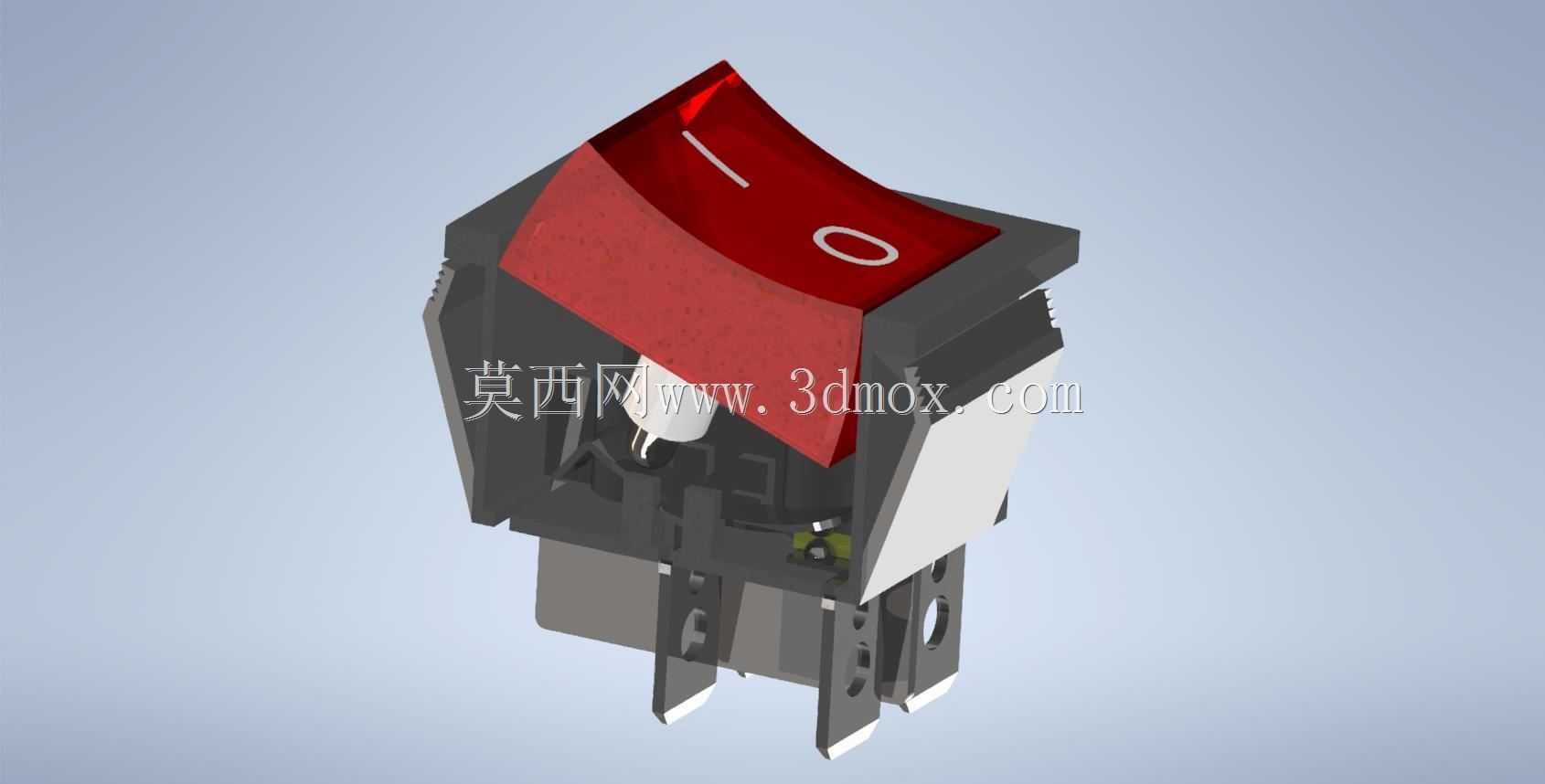

　　在三维建模层面，这款开关的模型完整还原了实物的所有装配特征：翘板的弧形曲面、底座两侧的弹性卡扣结构、下方四个引脚的开孔与间距、翘板表面的标识凹槽都做了精准复刻，设计人员在进行设备整机布局时，可以直接将该模型导入装配体，验证面板开孔尺寸是否匹配、开关与周边电源、主控板的安装间隙是否充足，避免出现开孔尺寸偏差导致开关无法装配，或是引脚与周边金属部件距离过近引发放电隐患的问题。在设备的实际装配场景中，这类开关通常安装在设备机架的侧面板或前面板的下部位置，既方便操作人员伸手即可操作，又能避免设备运行过程中被意外触碰，接线时需严格按照引脚标识区分输入与输出端，将市电输入线接在开关的进线侧，设备电源的输入线接在出线侧，接线完成后需在引脚裸露部分套上热缩管做绝缘处理，避免运输或使用过程中导线脱落引发短路。

　　除了桌面3D打印机之外，这款开关还可广泛应用于小型激光雕刻机、桌面型数控雕刻机、小型台式电焊机、工控配电箱、测试治具等各类需要手动控制交流主回路通断的设备中，通用的安装尺寸让它具备极强的互换性，设备售后维护时如果原有开关损坏，无需修改面板开孔即可直接替换同规格的KCD4开关，大幅降低维护成本与备件储备难度。设计人员在选用这款开关时，需要重点核对面板的开孔尺寸与开关本体的卡装厚度，确保面板厚度在开关允许的夹持范围内，过厚的面板会导致卡扣无法完全弹出固定不牢，过薄的面板则会导致开关安装后出现松动旷量，同时要根据设备的总功率核算开关的额定电流参数，留足安全余量，避免长期满负载运行导致触点过热烧蚀。
