Omedica正压通气呼吸机结构设计

　　该设备面向资源受限场景下的基础呼吸支持需求，核心任务是在患者自主呼吸不足时，通过受控气流建立稳定正压，把含氧气体送入气道，并在呼气阶段维持设定压力或容量关系。整机不是简单的风机加外壳，而是把气源、传感、控制、人机交互和供电边界压缩到一个可快速制造、可维护的紧凑箱体中，适合在临时病区、基层转运单元以及常规医疗资源紧张时作为补充通气装置使用。

　　从实际用途看，装置重点解决两类问题：一是连续正压通气，二是按呼吸阶段调节送气参数。风机采用连续旋转鼓风方案，气路入口经过滤后进入稳压腔，再由控制板根据压力、流量信号调节风机转速。系统支持压力通气与容量通气两类逻辑，前者以气道压力为闭环目标，后者更关注送入气量；在吸气相，风机转速提升以建立目标压力或流量，在呼气相则降低输出并保持呼气末正压，避免肺泡塌陷。

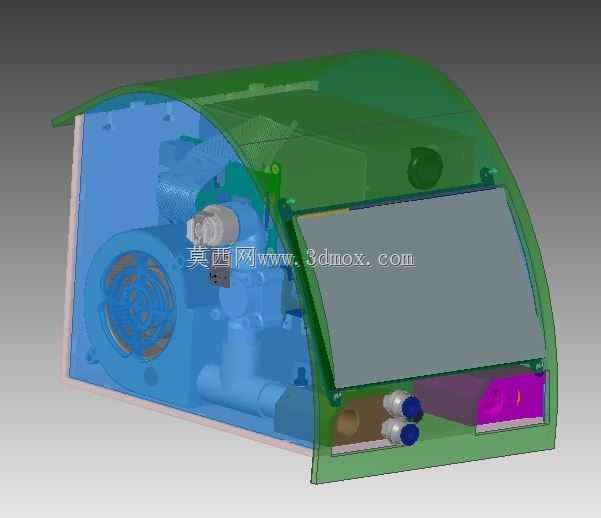

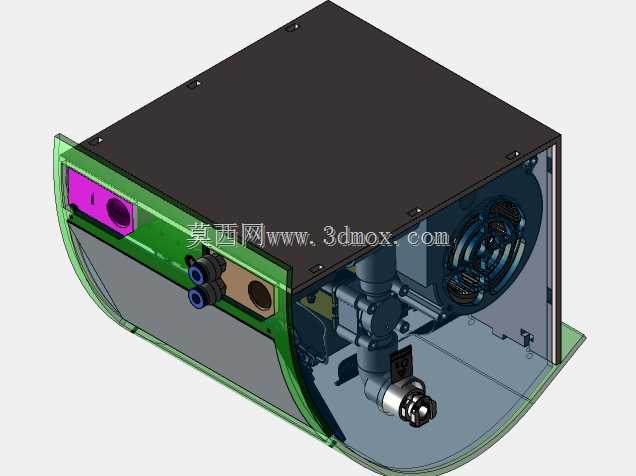

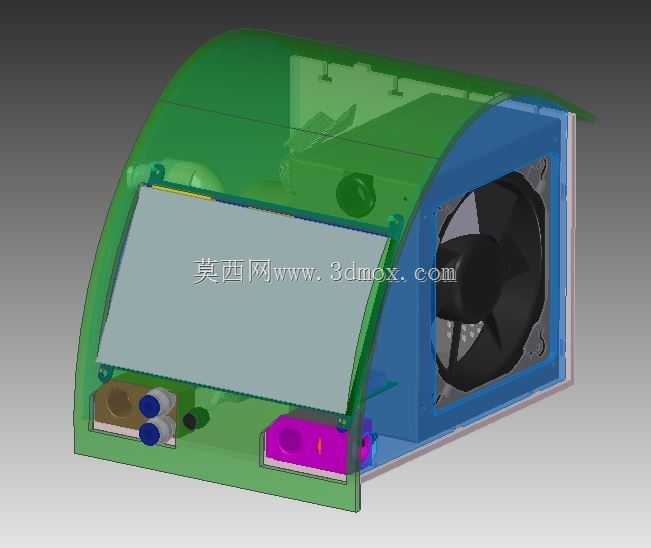

　　结构上，设备被拆成气动区、电控区和交互区三个边界清晰的部分。透明上盖用于展示内部布局，量产时可替换为不透明阻燃壳体；前部倾斜布置触摸LCD，操作者站立或坐姿均可读取参数并完成设置。屏幕后方为主控板，基于单板计算机运行控制与交互程序，板载接口连接压力、流量、温度传感器以及风机驱动模块。右侧大尺寸轴流风机形成主要气源，底部布置电源输入、滤波和保护元件，左侧预留气路接口、过滤件和阀件安装位。

　　设计思路强调可制造性与可替换性。外壳件优先采用板材折弯、3D打印或简易模具成型，内部支架用标准紧固件连接，减少复杂曲面和专用工装。PCB布局与机械结构同步约束：强电输入与弱电传感分区走线，风机附近预留减振垫安装面，传感器取压口尽量靠近气道出口以缩短反馈路径，避免长管路造成信号滞后。气路内壁避免突变截面和锐角，降低湍流噪声；风扇与壳体之间保留足够进风面积，防止高转速下入口负压过大。

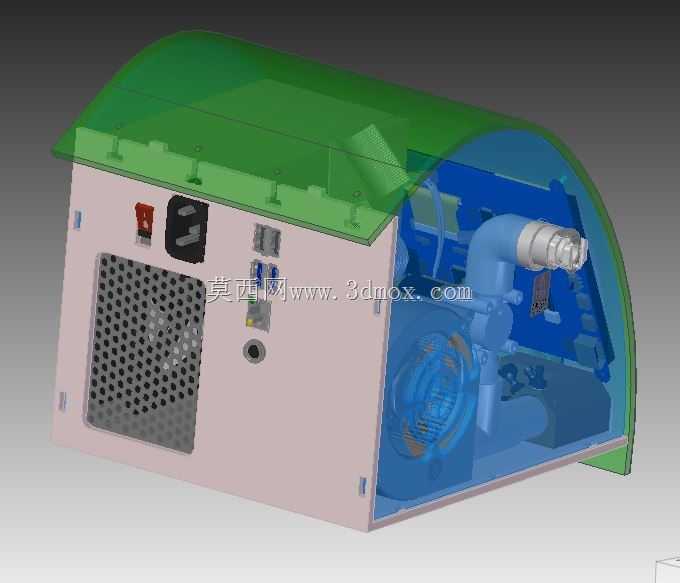

　　安装边界方面，箱体外形接近小型桌面设备，后部为风机出风与散热区域，不能贴墙封闭；底部需留出走线和排水、排凝空间。前面板屏幕与按键区域应处于操作者易触及范围，侧向气路接口要预留管路插拔半径。若装入车载或移动支架，底部固定孔位需与标准支架兼容，并在重心附近设置减振支撑。供电侧同时考虑交流适配器和直流外部电源接入，内部电池作为备选，电源切换不能导致控制器复位或风机骤停。

　　功能实现上，传感器数据进入控制器后完成滤波、零点校准和阈值判断，再输出PWM或模拟调速信号给风机。触摸LCD用于设置呼吸频率、吸呼比、压力上限、潮气量报警等参数，也可显示实时波形与故障状态。软件控制阶段需要区分待机、送气、呼气和报警四种状态，任何传感器断线、风机失速或压力超限都应进入安全模式。

　　对结构工程师而言，建模时不能只关注外观，更要把气路密封、散热、电磁隔离和维护拆卸同时纳入。上盖与箱体接合处需要连续密封面，滤芯和传感器应做到免工具快速更换；风机固定架既要提供刚性，又要阻断振动传递到外壳；线束在翻盖或抽拉维护时不能被拉扯。整体方案体现的是一种低成本、开源化、可快速本地化制造的医疗设备开发路径，其三维结构可作为气路布置、电控集成和人机界面安装的参考样例。
