桌面级微型LOM激光切割成型设备

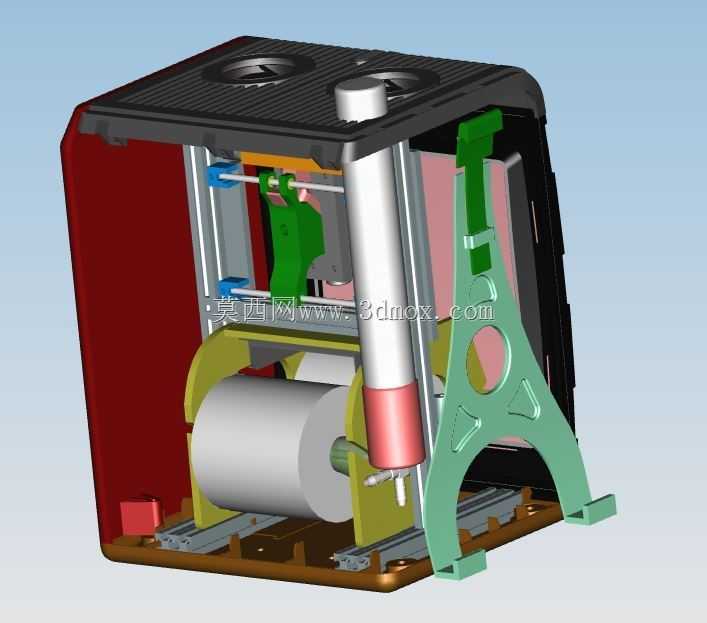

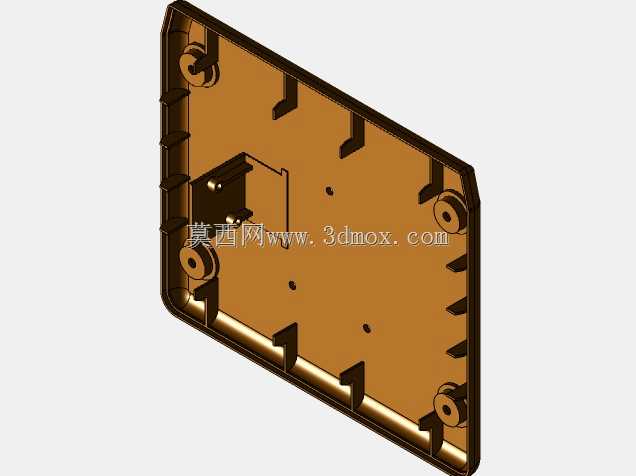

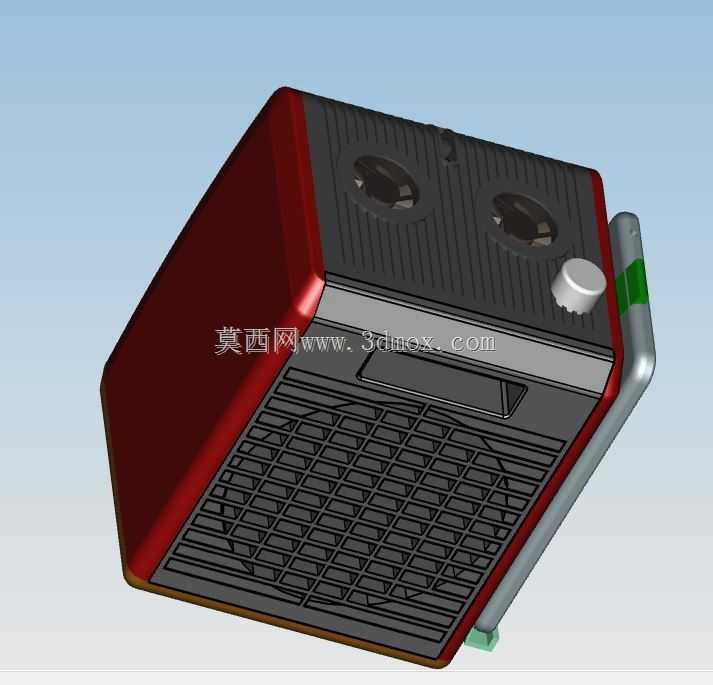

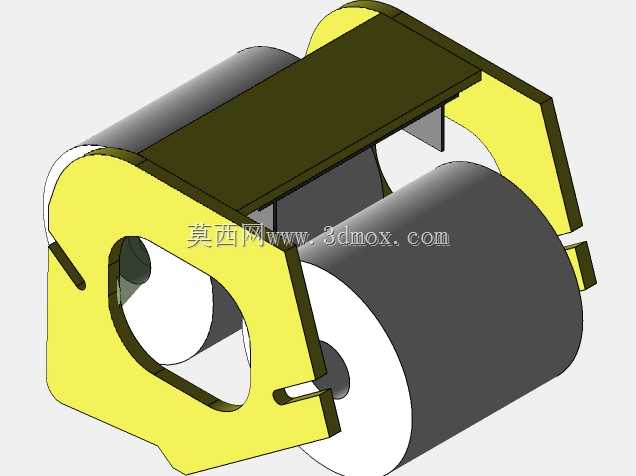

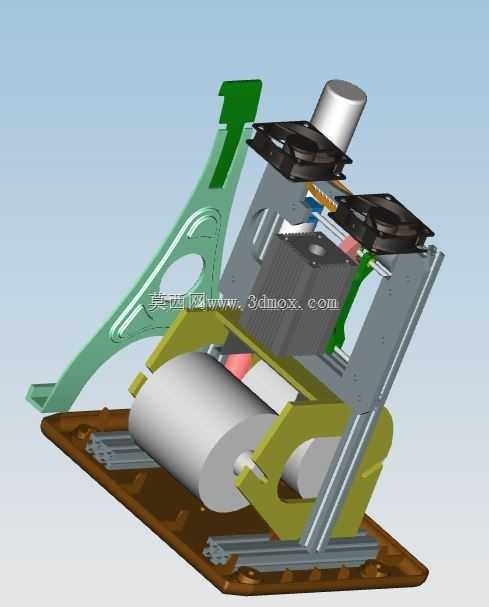

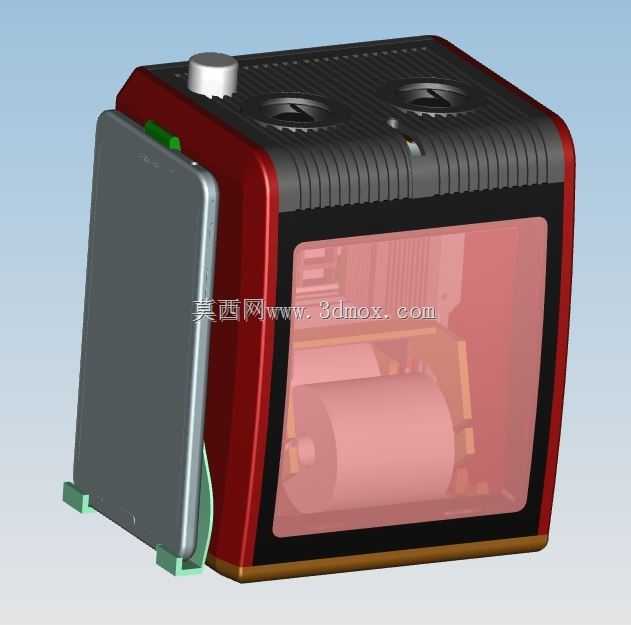

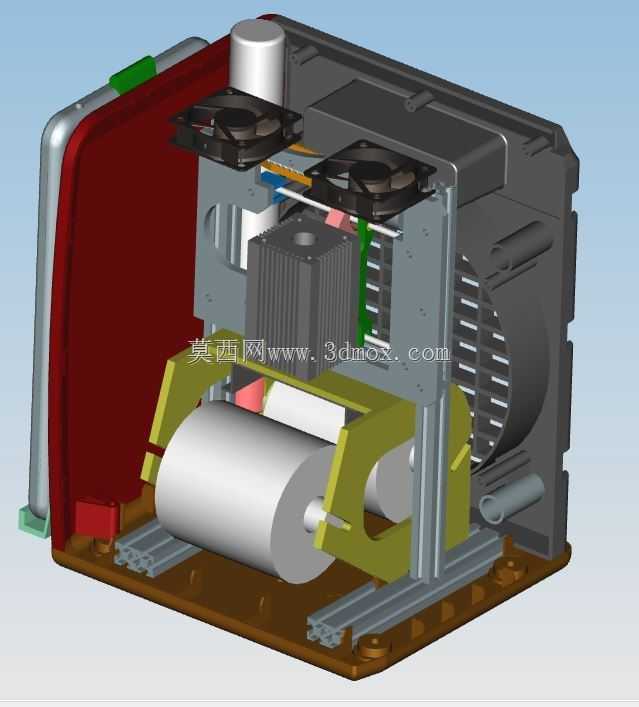

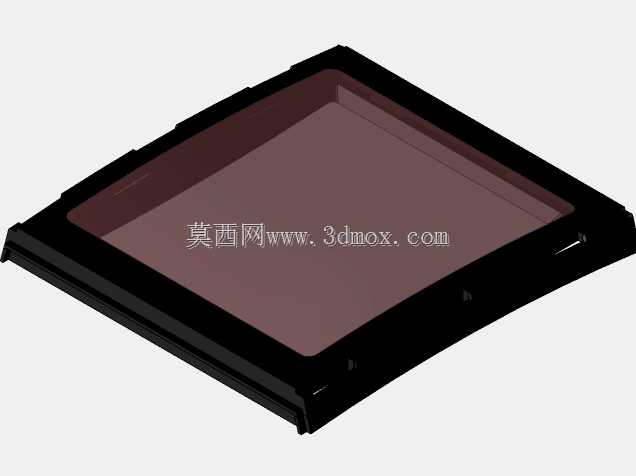

　　这套三维数模聚焦桌面场景下的LOM分层实体制造方案，核心是把箔材送进、热压贴合、轮廓切割、余料分离等动作压缩到较小的机身边界内。设备前部设置大面积透明观察窗，既用于观察层压与切割状态，也构成封闭防护边界，避免激光散射与碎屑外溢；顶部布置调节旋钮与操作接口，侧面预留外置料盒或控制模块的安装位，底部支撑脚确定整机放置基准。从结构关系看，机身内部需要容纳卷料仓、热压辊、激光切割头、升降工作台和废边收集通道。卷状热敏纸从侧部或背部送入，经热压机构逐层粘结到成型平台，激光头按照当前截面轮廓切割箔材，网格状余料在成型结束后剥离，最终得到三维实体。这种工艺不依赖丝状耗材，材料成本较低，成型件刚性较好，适合早期概念验证、教学演示、

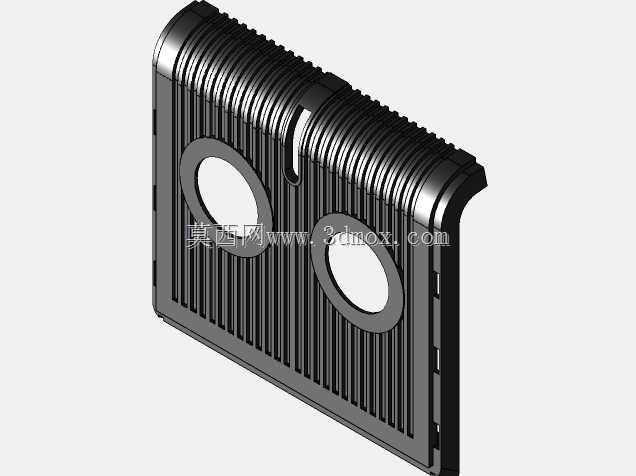

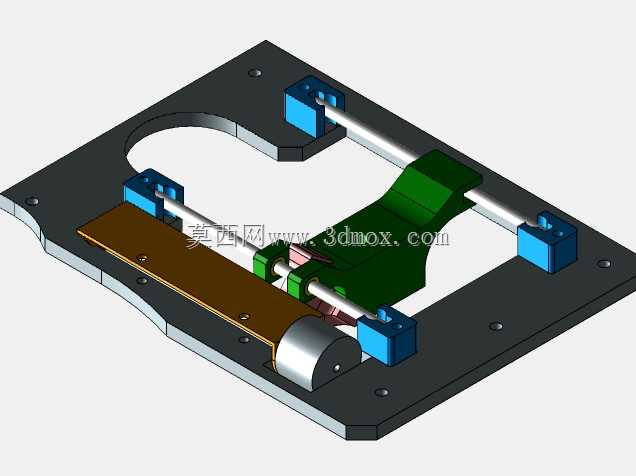

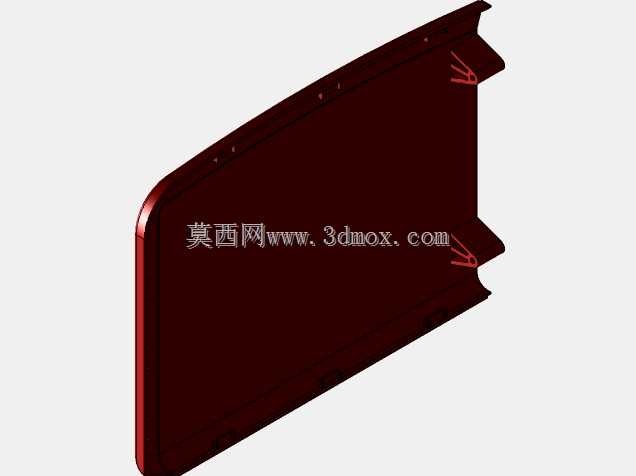

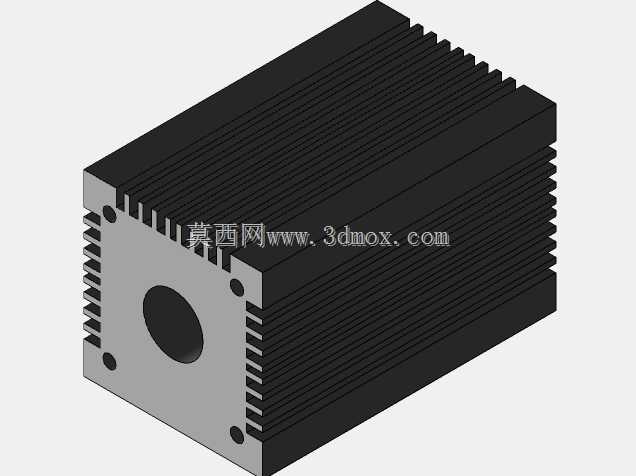

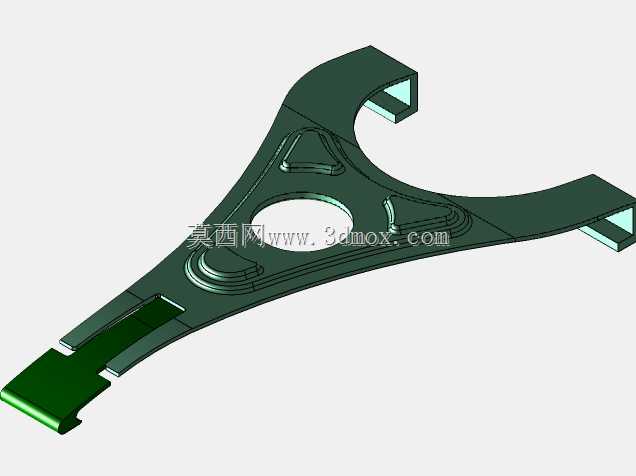

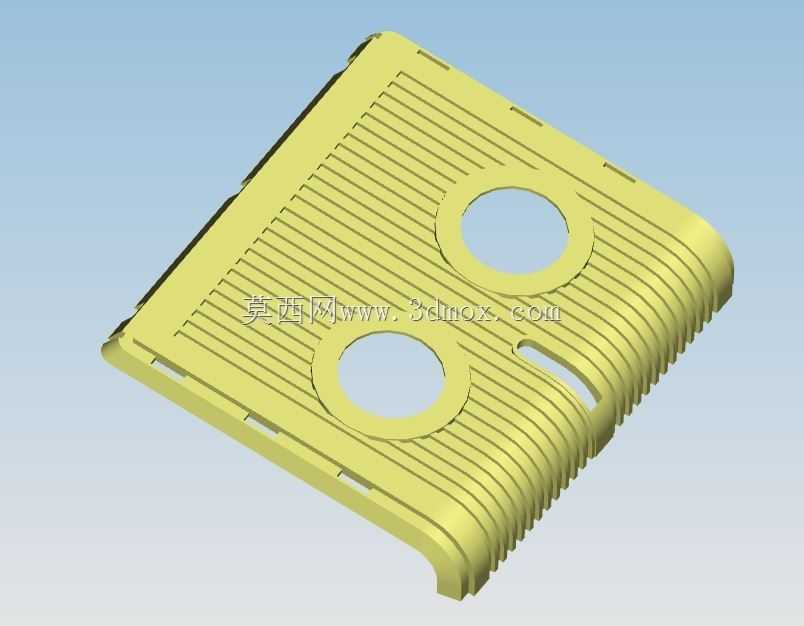

　　简单工装制作和小尺寸样件快速输出。设计时需要同时处理几类工程约束。其一是运动边界，X-Y切割运动、Z向升降、送料与热压往复必须在箱体内完成，不能与观察窗、侧板和电气元件发生干涉；其二是热影响区，热压区域需要与激光模块、控制板保持合理隔热距离，热敏纸走料路径要平顺，避免褶皱、跑偏和层间错位；其三是维护边界，观察窗、料卷、废屑收集区应便于开合清理，顶部旋钮和侧部接口的位置要符合桌面操作习惯。数模对外形比例、内部腔体和部件装配关系做了完整表达，外壳采用圆角过渡与分色造型，顶部散热筋既强化视觉层次，也暗示内部热量管理需求。前部窗体占据主要操作面，使用者无需开盖即可判断成型进度；侧部附加模块通过支架与主机连接，形成可扩展的安装界面。

　　对于结构设计人员，这类模型可用于检查桌面快速成型设备的总体布置，验证送料、压合、切割和升降模块的空间占用；对于设备选型人员，可据此评估实验室、教室或工位上的放置尺寸、开门距离、操作高度与维护空间；对于三维建模从业者，可参考其外壳分块、透明件表达、内部机构简化与装配层级组织方式。LOM工艺在桌面化过程中还要平衡精度、速度与安全性。激光功率、走纸张力、热压温度和层厚相互耦合，切割过深会损伤下层或工作台，切割过浅则导致余料难以去除；热压不足会引起分层，热压过度又可能造成材料变形。模型虽然处于概念阶段，但已经把这些功能对应的物理空间预留出来，包括成型仓容积、辊轴跨度、激光头运动范围、Z轴支撑间距以及电控元件的布置区域。

　　整机放置在普通工作台面上即可使用，不需要额外地基，四周预留散热与操作余量后，适合小批量样件制作、工艺试验和教学展示。通过该数模可以直观看到小型LOM设备如何在紧凑外壳内集成材料输送、热能压合、光学切割和三维升降，也能为后续细化传动组件、选型标准件、布置线束和完善安全防护提供明确的结构基础。
