实验性LED小型电路板外壳结构

项目分类:传感器 发布时间:2022-03-28 ID:593185
  • 实验性LED小型电路板外壳结构
  • 实验性LED小型电路板外壳结构
  • 实验性LED小型电路板外壳结构
  • 实验性LED小型电路板外壳结构
  • 实验性LED小型电路板外壳结构

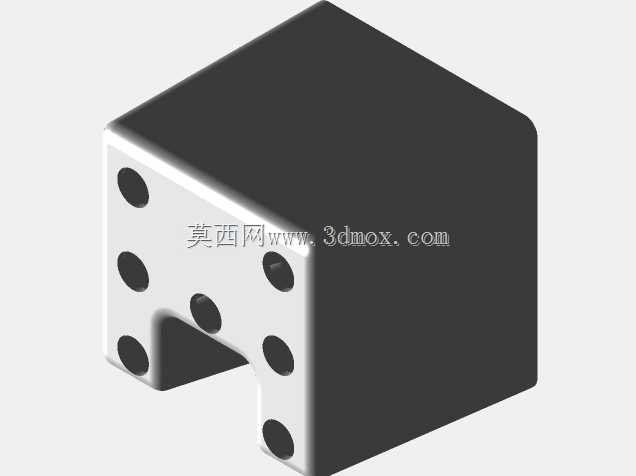

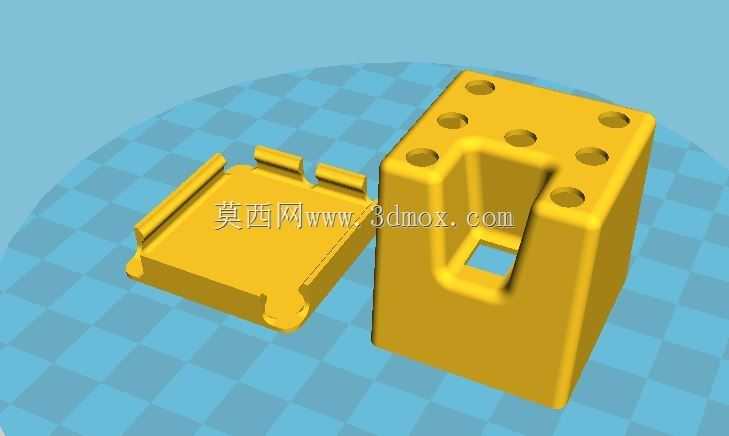

  这套壳体面向小型LED电路板的实验验证与功能展示,核心作用是把零散的发光元件、走线和供电接口约束在一个稳定、可观察、可反复拆装的空间内。实际使用中,它既可以作为电子入门课程里的焊接练习载体,也能放在传感器测试台、桌面演示装置或简易状态指示模块中,用来呈现多点发光、孔洞定位和电池供电的组合关系。壳体采用近似立方体的围合造型,顶面预留多个LED安装孔,孔位按照非对称阵列布置,能够同时容纳不同朝向的灯珠,满足实验阶段对发光角度、可视范围和排布密度的调整需求。侧面开设内凹式操作缺口,便于手指伸入更换电池、拨动开关或检查板卡连接状态,而不必将整个上盖完全拆开。底部设置加宽边裙,既增加放置时的接触面积,降低桌面倾倒风险,也为后续加装螺钉、

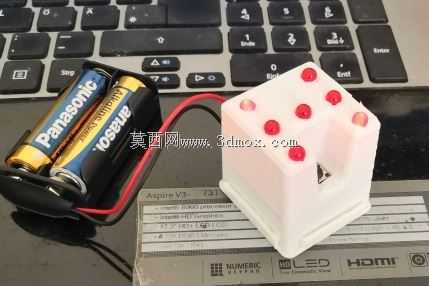

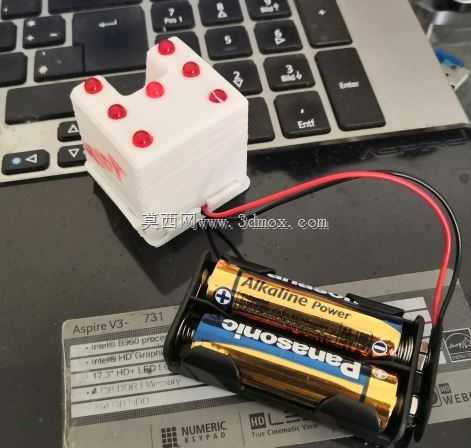

  磁吸片或双面胶固定预留了平整边界。从结构设计思路看,该件优先考虑的是实验过程中的可修改性,而非量产外观的封闭完整性。壁厚选择偏向常规打印与小批量加工的稳定区间,顶面孔周保留局部实体区域,避免灯珠受力后直接撕裂薄壁;内腔转角做了适度过渡,减少尖角造成的应力集中,同时让电路板在推入时不会被锐边划伤阻焊层。孔位与灯珠直径采用小间隙配合,既保证LED能够卡紧定位,又允许在焊接偏差较大时进行轻微修正。供电部分由独立电池盒通过导线接入,壳体不直接封闭电池仓,这种分离方式的好处在于实验者可以快速更换不同电压规格的电池,对比亮度变化,也能在出现短路、反接或发热时迅速断开电源。对于教学场景,这种开放式布局更利于讲解串联、并联、限流电阻和极性判断;

  对于传感器验证场景,则可把LED作为状态输出端,配合光敏、温敏或接近信号完成通断提示。安装边界方面,壳体外形紧凑,适合在狭小实验台、面包板周边或设备面板旁布置;底部平面可直接贴合金属板、木板或亚克力板,若需要长期固定,可沿边裙打孔锁附,或在底面预留胶位。顶面灯孔中心距、边距和孔深均围绕常见小型直插LED设定,能够兼容常规引脚间距,减少额外转接板的使用。内腔高度则兼顾元件最高高度与导线弯折半径,避免盖上后压到电容、电阻或焊点。整体结构没有复杂侧抽芯结构,适合通过增材制造直接验证,也可在修正拔模斜度后转为小批量注塑方案。工程人员拿到该结构后,可重点核对电路板外廓与内腔间隙、LED伸出高度、导线出口位置以及电池盒摆放距离;

  若用于长期运行的指示装置,还应在壳体侧面补充散热缝隙或通风口,防止密闭空间内热量累积。若用于展示模型,则可保持现有半透明材质效果,使内部光线形成柔和漫射,增强多点发光的层次感。该设计把功能验证、拆装便利和定位稳定性放在同一壳体中协调处理,能够为小型LED实验电路提供可靠的机械承载与清晰的视觉呈现。
