亿佰特E73蓝牙射频模组结构设计

　　在做物联网终端结构堆叠时，最先卡住整机厚度的往往不是电池或者外壳，而是板载的无线射频模组——这类器件既要预留净空区保证天线性能，又要控制整体贴装高度，还要和周边主控、电源器件保持合理的布局间距。这款基于nRF52840方案的2.4G射频模组，就是针对这类紧凑型穿戴设备、工业传感节点、智能家居主控做的标准化贴片单元，建模时需要把屏蔽罩、侧边排齿、底部PCB基板和板载晶振的层级关系完全还原，才能在整机装配阶段提前排查干涉。

　　从实际选型场景看，这类模组常被用在三类设备里：一类是手持数据采集终端，需要靠它完成蓝牙低功耗数据透传，把传感器采集的温湿度、位置信息上传到网关；第二类是工业现场的无线传感节点，模组贴装在控制板角落，靠屏蔽罩隔绝周边功率电路的电磁干扰，保证复杂电磁环境下的通信稳定性；第三类是消费类智能外设，比如无线键鼠、健康监测设备，对模组的贴装高度和侧边焊盘的共面度要求极高，稍有偏差就会导致回流焊后虚焊。

　　建模过程中最先要确认的是安装边界：模组采用半孔贴片封装，两侧的镀金半孔焊盘沿PCB长度方向等距排布，焊盘中心距、焊盘外露长度都严格对应 datasheet 里的推荐封装尺寸，结构工程师在绘制主板封装时，不能只按本体长宽画占位框，必须给半孔焊盘预留足够的焊接钢网开窗，同时在模组本体下方保留完整的禁布区——既不能走高速信号线，也不能放置高于0.5mm的贴片元件，避免回流焊时元件顶到模组屏蔽罩。

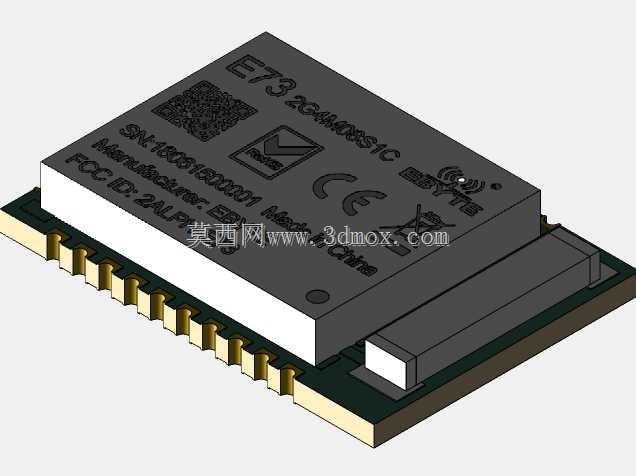

　　模组顶部的金属屏蔽罩是建模的重点细节，它并非简单的矩形方块：罩体表面印有丝印标识、二维码和认证标识，边角做了小弧度冲压折弯，既避免屏蔽罩锐边划伤组装人员，也能减少回流焊时的应力集中。屏蔽罩下方覆盖了射频前端、主控芯片和匹配电路，侧面预留的开槽位置刚好对应板载陶瓷天线，建模时要准确还原天线区域的净空边界——这个区域不能有任何金属遮挡，甚至外壳内侧的金属镀层都要避开这个范围，否则会直接导致天线谐振频率偏移，通信距离大幅缩水。

　　从堆叠尺寸看，模组整体由三层结构组成：底层是FR-4材质的PCB基板，厚度控制在1.0mm以内，边缘半孔做了沉金处理保证焊接可靠性；中间层是贴装在PCB上的晶振、阻容元件和射频芯片，其中板载的高精度晶振紧贴主控芯片布置，缩短高频时钟走线长度；顶层是冲压成型的洋白铜屏蔽罩，通过回流焊和PCB接地焊盘连为一体，既屏蔽外界电磁干扰，也防止自身射频信号对外辐射影响周边电路。三层堆叠后的总高度控制在极低水平，完全适配厚度10mm以内的紧凑型手持设备。

　　做整机结构校验时，不能只关注模组本身的尺寸，还要考虑三个工程细节：第一是模组上方的外壳内壁要预留至少0.3mm的安全间隙，不能直接压在屏蔽罩上，否则外壳受力时会把应力传递到焊盘，长期使用后可能出现焊盘开裂；第二是模组侧边的定位Mark点要在主板封装上对应预留，贴片机通过光学识别Mark点完成精准定位，建模时要把Mark点的位置和尺寸准确还原，避免生成的钢网文件出现定位偏差；第三是天线区域对应的外壳部分，要优先选用低介电常数的塑料材质，比如ABS或者PC，不能使用金属外壳或者带有电镀层的外壳，若必须使用金属外壳，就要在天线对应位置开窗，用非金属材质填充。

　　对于电路设计工程师而言，这个三维模型的价值不止于外观展示：通过测量屏蔽罩和周边元件的间距，可以提前调整主板上DC-DC电路、电感的位置，避免功率器件的开关噪声耦合到射频前端；通过模拟模组回流焊的温度场，可以判断屏蔽罩周边的阻容元件是否会出现立碑、偏移问题；通过导出模组的精确STEP模型，可以直接导入整机装配中，完成跌落、振动仿真时的应力分布校验——尤其是侧边半孔焊盘的位置，在整机跌落时最容易出现应力集中，提前通过仿真优化焊盘周边的PCB铺铜连接方式，能大幅提升产品的长期可靠性。

　　和传统的直插式无线模块不同，这种贴片式射频模组省去了插针和插座的高度，整体贴装后和主板几乎齐平，非常适合对体积要求苛刻的物联网终端。建模时特意还原了屏蔽罩表面的丝印方向和引脚排序，工程师在画板时可以直接对照模型确认第一脚位置，避免出现封装反向的低级错误；同时模型也准确还原了PCB底部的露铜接地区域，主板对应位置要做完整的地过孔阵列，保证模组接地良好，这直接决定了射频发射功率和接收灵敏度的实际表现。
